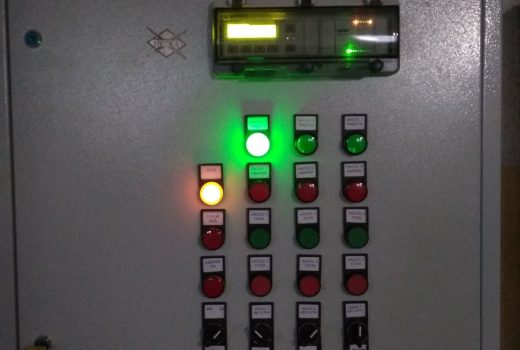

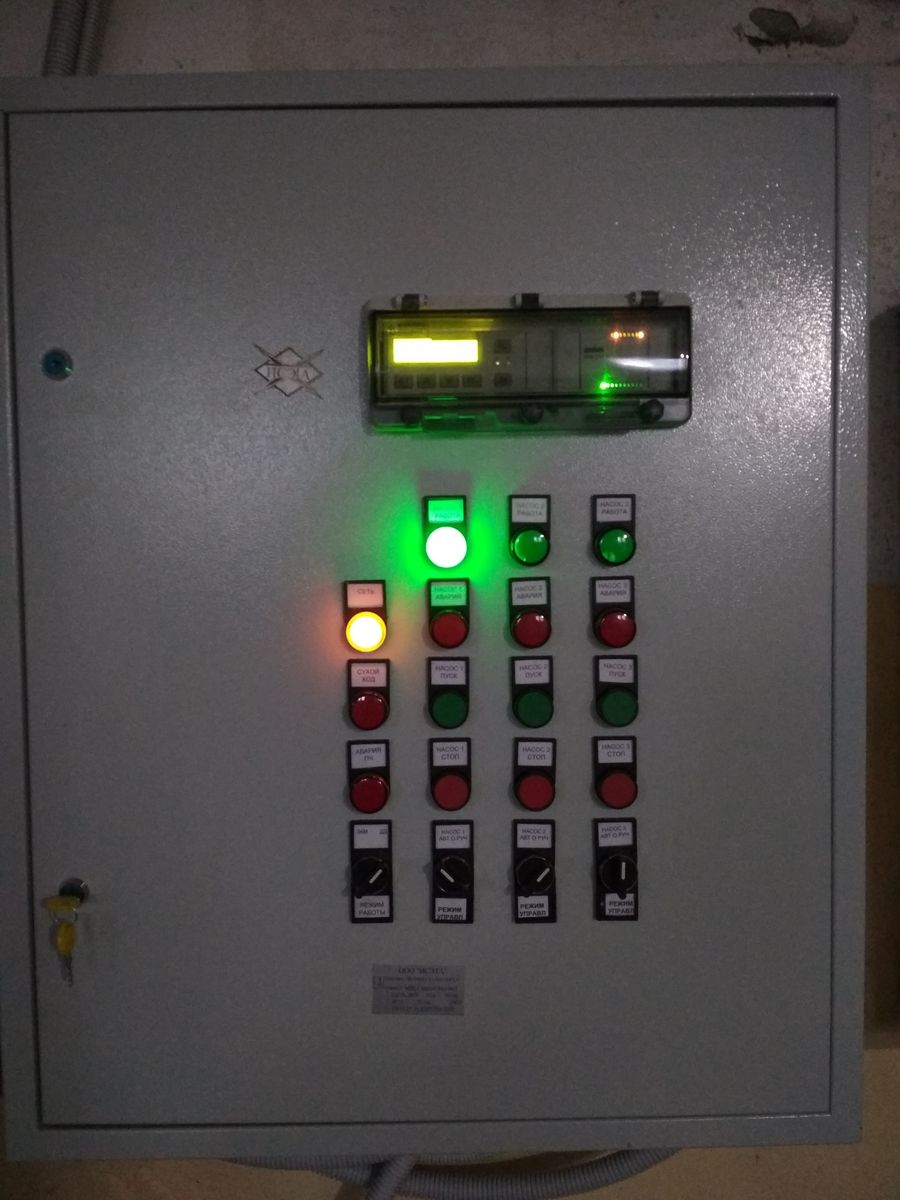

Автоматическая система управления насосами второго подъема с диспетчеризацией разработана и изготовлена компанией «ИСЭТА» для восстановления системы водоснабжения без использования ветхих водонапорных башен, с использованием шкафа управления ИСЭТА-ШУНА.
Система обеспечивает работу трех насосов второго подъема как в автоматическом, так и в ручном (прямой пуск) режимах управления.
При работе в автоматическом режиме любого числа насосов, для которых установлен автоматический режим, шкаф управления обеспечивает необходимые защиты насосов (сухой ход, обрыв фаз, перекос фаз, понижение/повышение напряжения сети и т.п.). Насосы, на которых возникает авария, автоматически выводятся из работы. Исправные насосы включаются и отключаются каскадно – каждый вновь вводимый насос разгоняется при помощи частотного преобразователя, если производительности насоса не хватает, он переводится на прямую работу от сети и включается следующий насос от частотного преобразователя. При избытке производительности насосы последовательно отключаются. Насос, работающий в текущий момент времени от частотного преобразователя, плавно регулирует давление в водопроводной сети по заданию давления.
Особенностью системы является возможность ее работы с поддержкой давления в установленных границах при отказе датчика давления по сигналам от ЭКМ.
Система имеет диспетчеризацию на основе облачного сервиса OwenCloud. Вышедшие из строя насосы автоматически выводятся из работы, с сообщением об аварии через push-уведомления облачного сервиса OwenCloud.
Диспетчер контролирует параметры системы на своем мобильном устройстве и на компьютере.
При разработке системы управления было также использовано следующее оборудование ОВЕН:

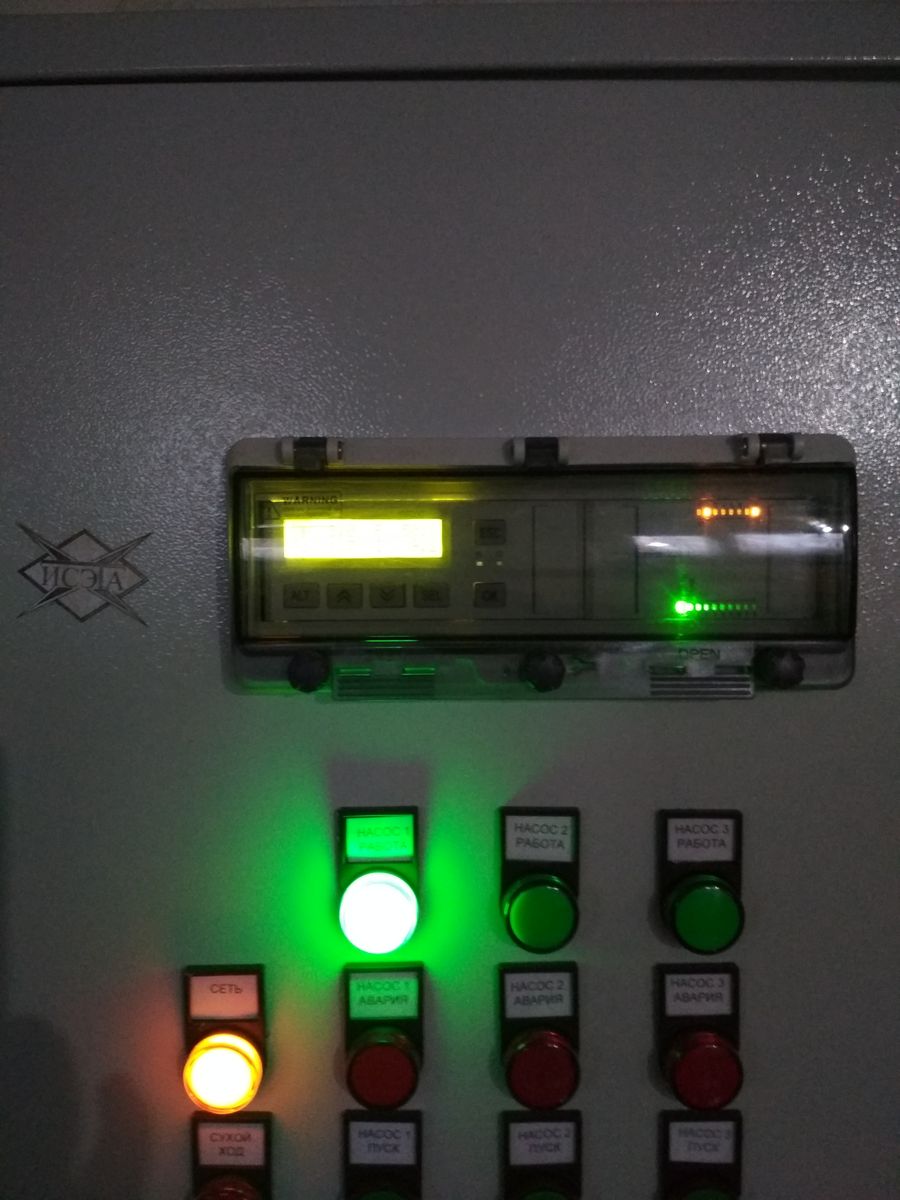

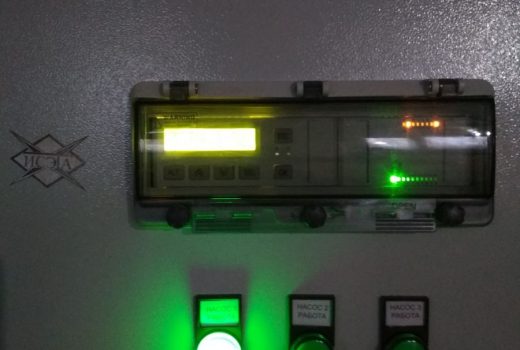

- Программируемое реле ПР200.
- Модуль расширения ПРМ220.1.
- Шлюз ПМ210.
- Антенна АНТ-5.
- Датчик давления ПД100И.
