О проекте
На базе оборудования ОВЕН произведена модернизация системы автоматики для 4-х контуров отопления, 2-х контуров ГВС и контура предварительного подогрева приточной вентиляции в ЦТП МИАН (Математический институт имени В. А. Стеклова Российской академии наук) г. Москва.

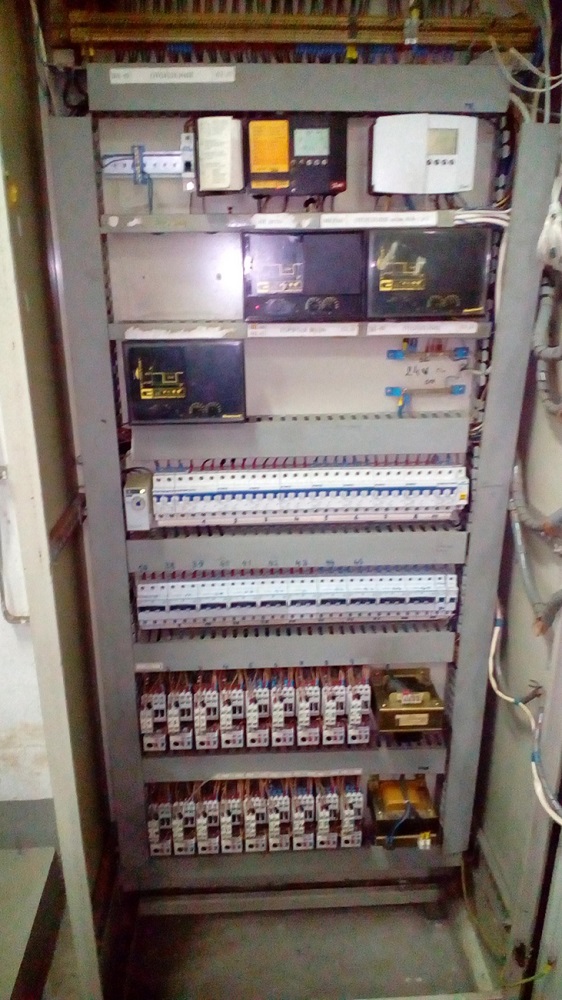

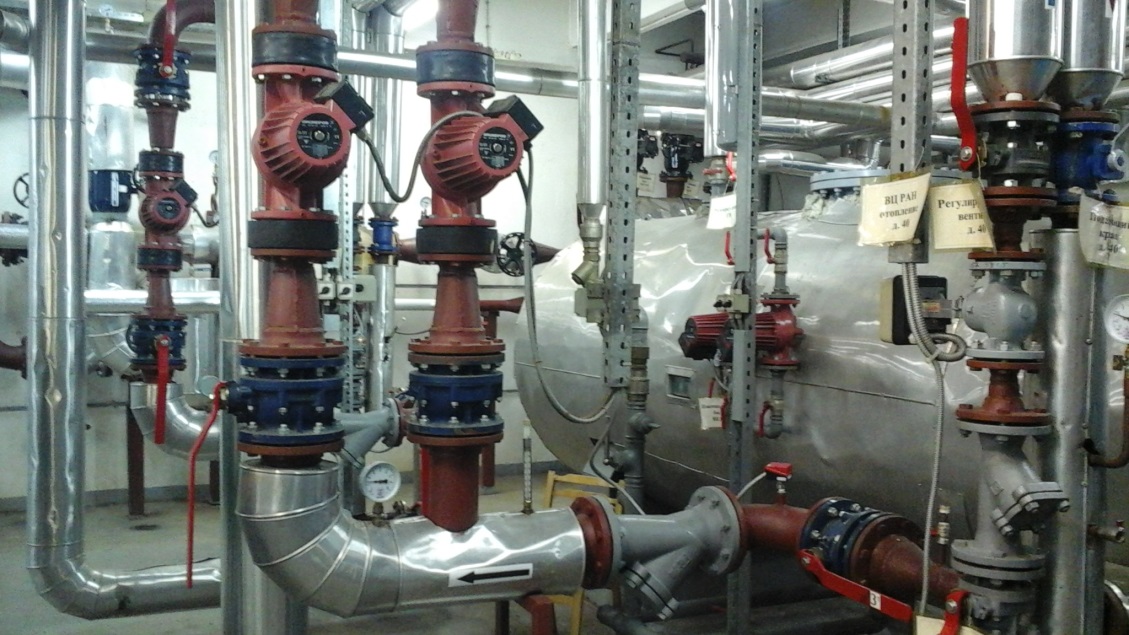

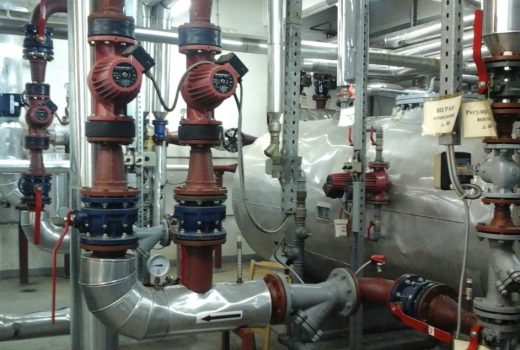

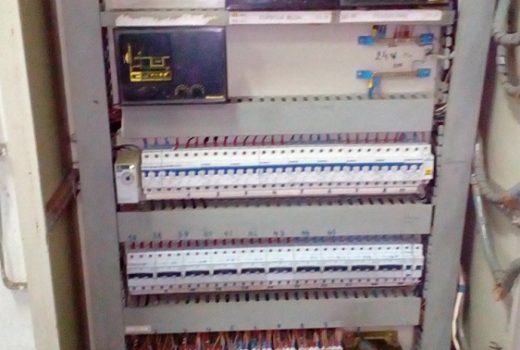

Цель модернизации заключалась в замене устаревших, вышедших из строя контроллеров иностранного производства. При этом было необходимо максимально сохранить существующий шкаф управления, исполнительные механизмы, первичные преобразователи. Дополнительно требовалось организовать современное автоматизированное рабочее место диспетчера – визуализация, управление процессом, архивация данных.
Выполненные работы

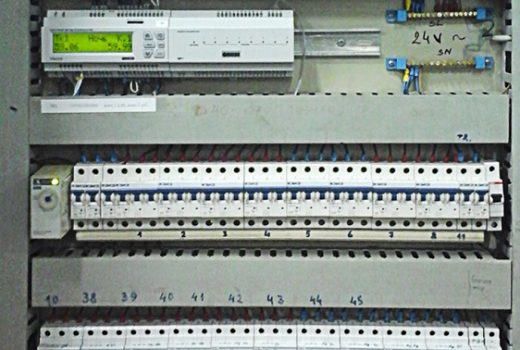

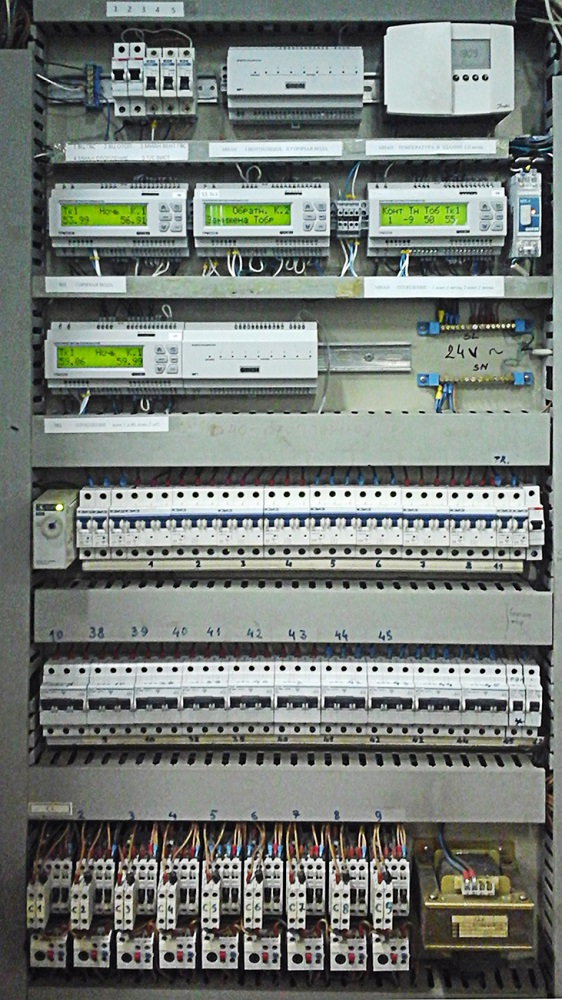

- Переработка существующей схемы автоматики под контроллер ТРМ232М.
- Демонтаж/монтаж контроллеров и первичных преобразователей (замена устаревших электроконтактного типа).
- Проверка датчиков, исполнительных механизмов.
- Настройка и отладка ПИД-регуляторов.

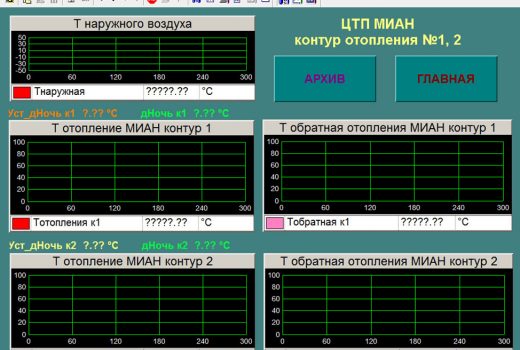

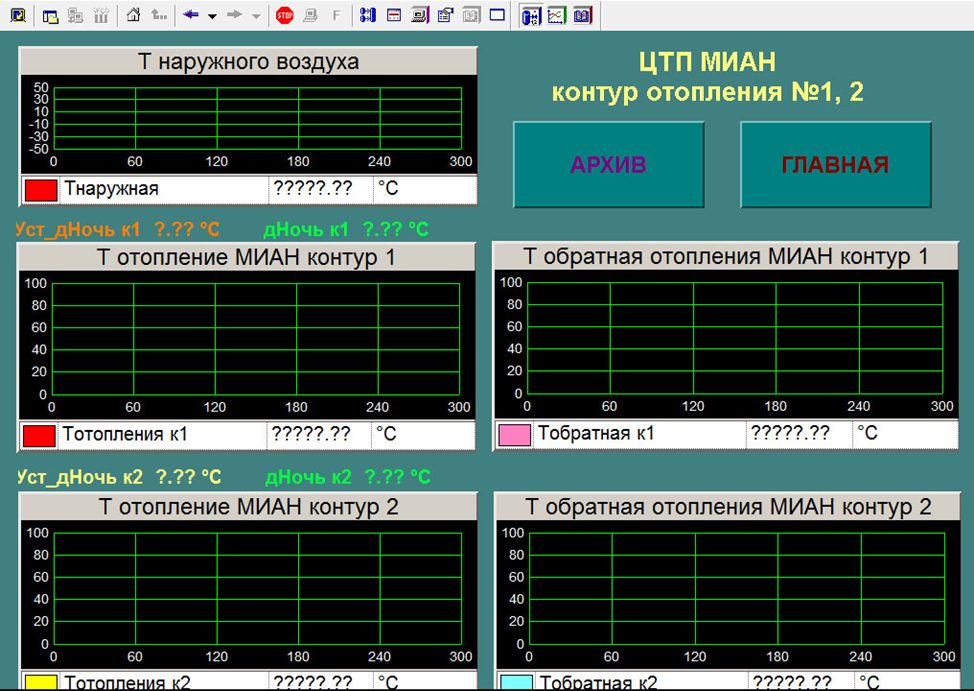

- Программное обеспечение АРМ диспетчера – программный код сгенерирован в среде проектирования InSAT MasterSCADA Версия 3.7 (RT32ReleaseMax).

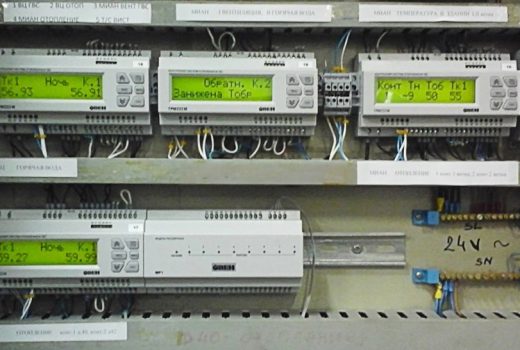

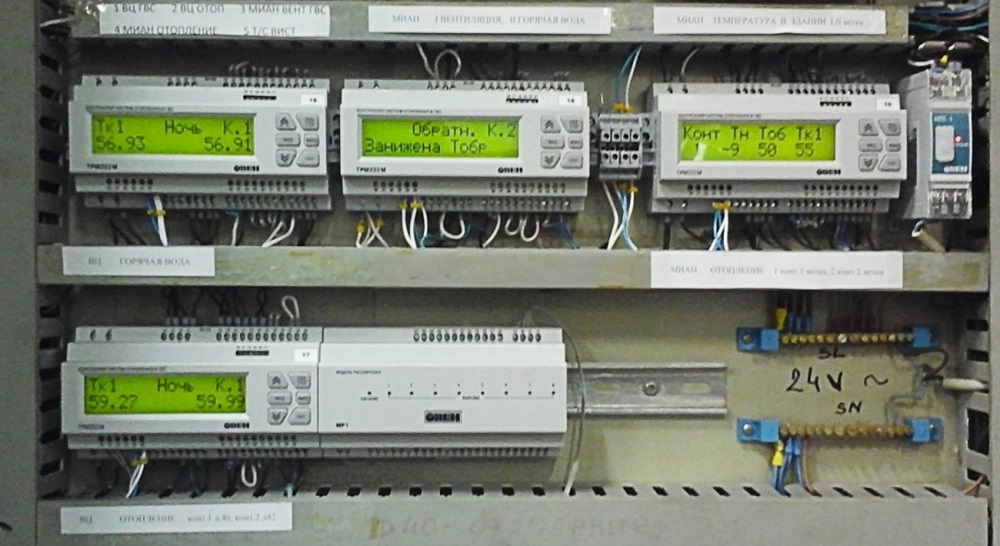

Оборудование ОВЕН, используемое в проекте
- Контроллер для систем отопления и ГВС ОВЕН ТРМ232М-Р
- Модуль расширения выходных элементов МР1-Р
- Нормирующий преобразователь НПТ-1
- Автоматический преобразователь интерфейсов USB/RS-485 ОВЕН АС4
- Термосопротивления HVAC ДТС3ххх
Преимущества модернизации
Повысилась надежность оборудования, точность поддержания заданных параметров, за счет снижения аварийных ситуаций возросли технико-экономические показатели, стала удобнее эксплуатация и обслуживание системы, низкобюджетная стоимость решения.
