Автоматизация комплекса по утилизации твердых бытовых отходов ТБП-5000

Автоматизация комплекса ТБП-5000 термического обезвреживания ТБО. Задача автоматизации заключалась в обеспечении бесперебойной работы и автоматизированного управления комплекса ТБП-5000 (производства ООО «Термотехнологии»), осуществляющего утилизацию ТБО до 5 тонн в час. Также необходимо было обеспечить удаленную диспетчеризацию параметров качества выбросов на SCADА-систему для трансляции на общедоступный сайт.

Подзадачи, решенные в рамках данного проекта

1. Разработка и отладка системы управления ТБП для минимизации человеческого фактора – контроль за критическими ограничениями.
2. Анализ и контроль содержания до 8 различных газов в выбросах ТБП с последующим изменением технологических параметров для снижения вредных составляющих.
3. Автоматизация процесса розжига и завершения смены.
4. Отображение и сохранение всех произведенных действий с возможностью дальнейшей настройки и отладки технологии.

Реализация проекта и выбор средств автоматизации

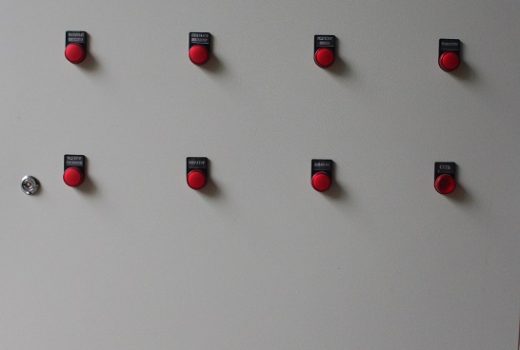

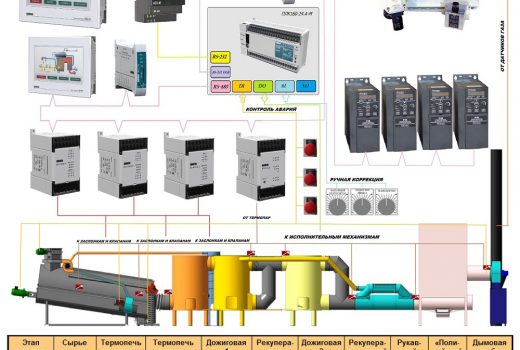

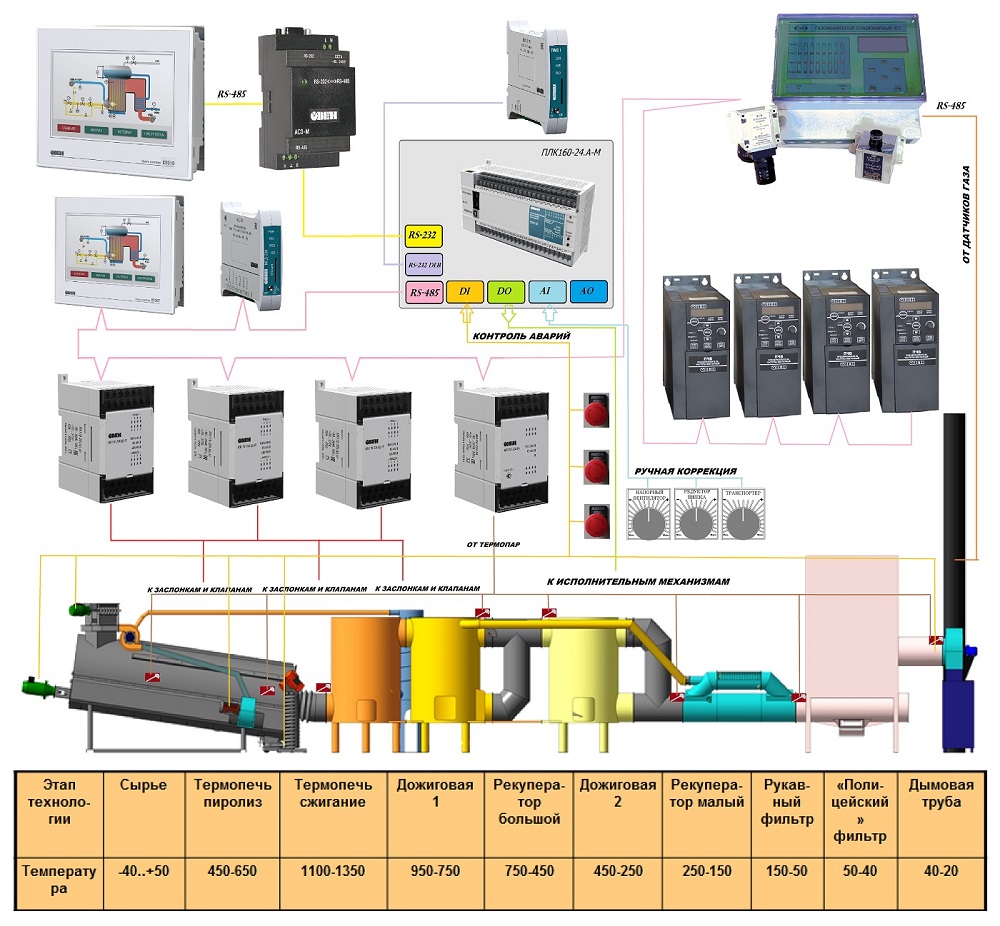

Компания ПО «АЭЛИТА» (г. Электросталь), занимающаяся проектированием, монтажом инженерных систем по заказу ООО «Термотехнологии», осуществила разработку и изготовление системы управления для комплекса ТБП-5000, строящегося в селе Рахманово Пушкинского района Московская области. Автоматизированная система управления и диспетчеризации комплекса ТБП-5000 осуществляет управление 6-ю электродвигателями, 4 из них – с управлением от преобразователя частоты ОВЕН ПЧВ2, 14-ю электромагнитными клапанами, несколькими постоянными потребителями, контролирует технологический процесс с помощью 8 высокотемпературных термопар ОВЕН (до 1250 С) и восьмиканального стационарного газоанализатора ЭГС производства ЗАО «НПП «Электронстандарт» (г. Санкт-Петербург).

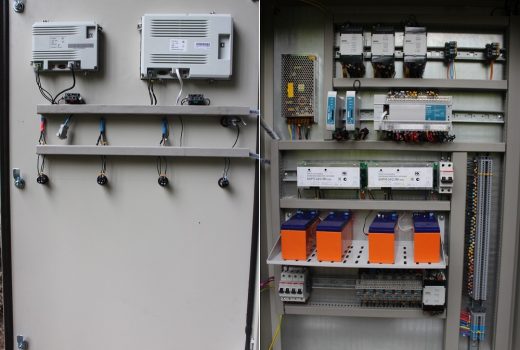

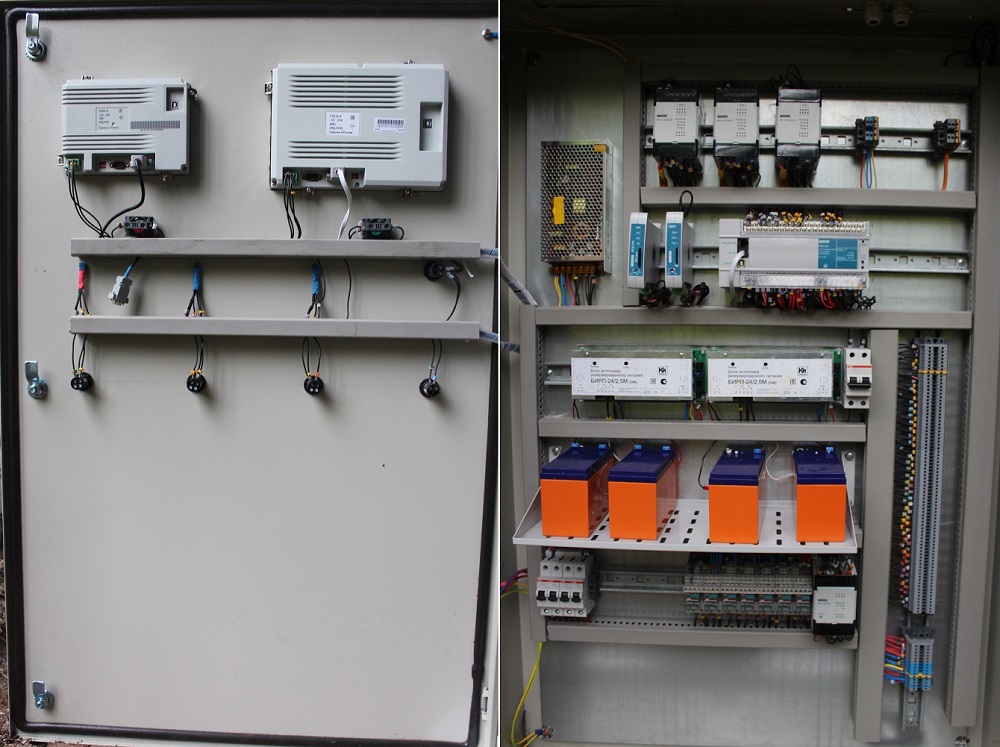

Система управления данным объектом была построена на основе приборов компании ОВЕН:

• программируемого логического контроллера ПЛК160-24.А-М;
• сенсорных панелей оператора СП310-Б и СП307-Б;
• модуля ввода-вывода дискретных сигналов МК110-8Д.4Р;
• модуля ввода аналоговых сигналов МВ110-8А;
• модуля сбора данных МСД-200;
• GSM/GPRS-модема ПМ01-24;

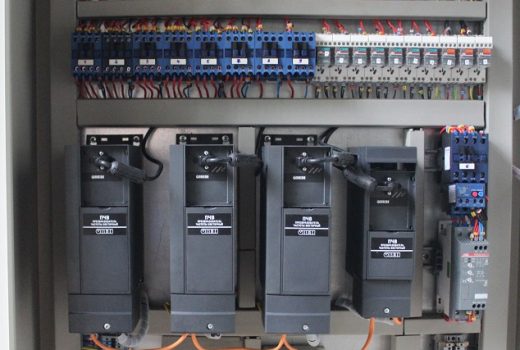

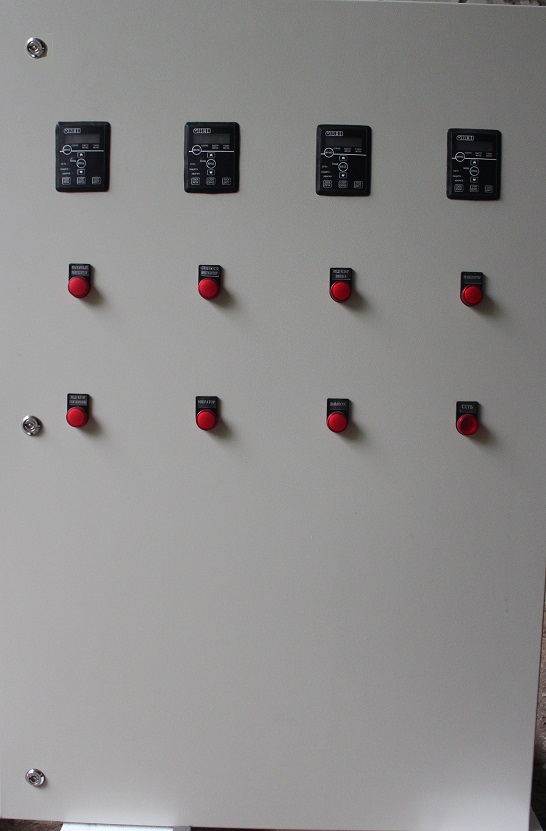

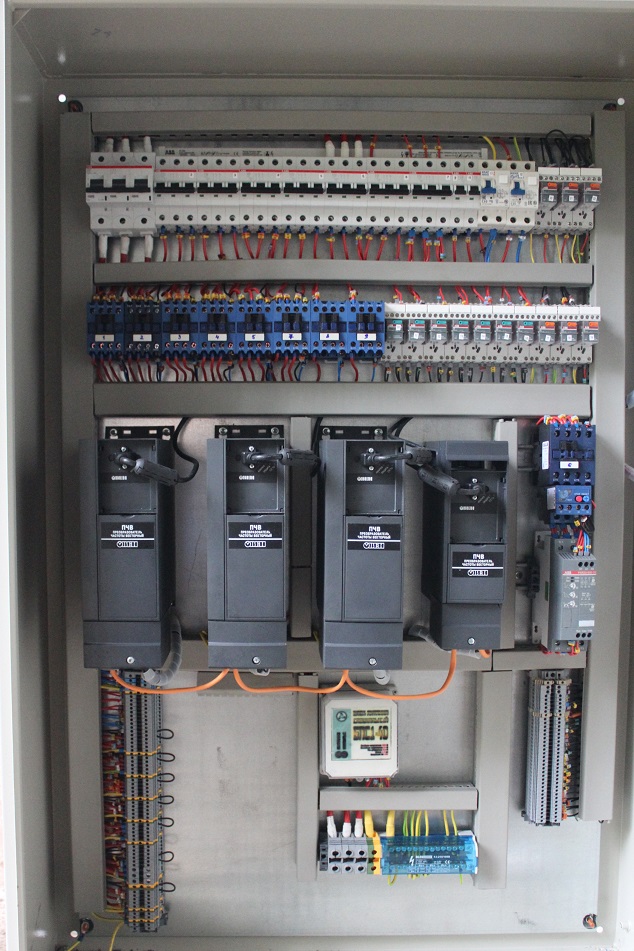

• преобразователей частоты ПЧВ2 (4 шт.);
• высокотемпературных термопар ДТПK, ДТПL модели XX5 (8 шт.).

Разработанная система управления и диспетчеризации обеспечивает

• Управление ленточным конвейером подачи ТБО с помощью преобразователя частоты ОВЕН ПЧВ2, с возможностью ручной коррекции в допустимых диапазонах, аварийной остановки и с контролем аварии.
• Управление редуктором горловины с возможностью аварийной остановки и контролем аварии.
• Управление высокотемпературным вентилятором с помощью преобразователя частоты ОВЕН ПЧВ2 и контролем аварии.
• Управление нагнетающим вентилятором с использованием преобразователя частоты ОВЕН ПЧВ2, с возможностью ручной коррекции в допустимых диапазонах и с контролем аварии.
• Управление редуктором шнека с использованием преобразователя частоты ОВЕН ПЧВ2, с возможностью ручной коррекции в допустимых диапазонах, аварийной остановки и с контролем аварии.
• Управление дымососом с задержкой выключения по завершению смены по достижению определенных температур выброса.
• Выход на технологические параметры при запуске и контролируемое завершение смены.
• Подача реагентов в зависимости от анализа состава выброса.
• Управление технологическими заслонками и клапанами.
• Разграничение доступа в систему для оператора и наладчика.
• Опрос и передачу в SCADА-систему параметров газоанализатора.
• Непрерывный контроль аварийных параметров и сигнализирование при возникших авариях и неисправностях.
• Архивирование списка аварийных ситуаций и параметров работы комплекса ТБП-5000.

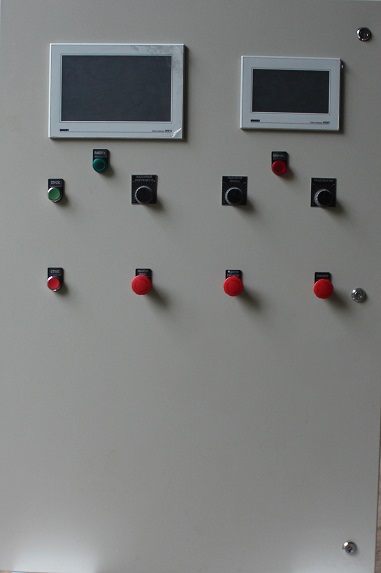

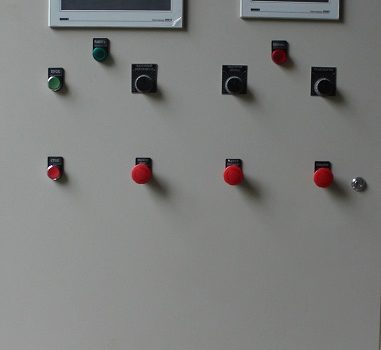

• Отображение на панели оператора технологических параметров.

Результат автоматизации

Результатом автоматизации представленного объекта явилась разработка, успешная отладка и ввод в эксплуатацию автоматизированной системы управления и диспетчеризации комплекса ТБП-5000 для обеспечения экологической утилизации ТБО на основе приборов компании ОВЕН, обеспечивающей автоматизированный контроль и управление, максимально исключив человеческий фактор.

Данная система осуществляет диспетчеризацию и ведение журналов аварийных и технологических параметров, а также действий оператора, что позволяет произвести отладку данной технологии для дальнейшего серийного производства комплексов утилизации. Стоимость ввода в эксплуатацию и эксплуатация данных комплексов на порядок меньше аналогичных комплексов импортного производства.
