Первой особенностью проекта является тот факт, что он разработан и реализован для бюджетной организации и является полностью бюджетным. В проекте применены все элементы, модули и комплектующие с невысокой стоимостью. При этом качество реализации проекта и надежность системы реализована на высоком уровне.

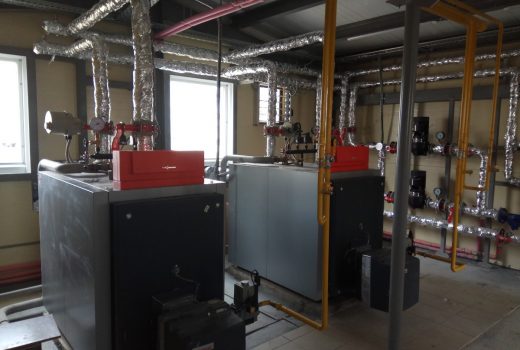

Вторая особенность – полная автоматизация объекта и всех происходящих в нем процессов: управление, сигнализация, измерение. В проекте реализовано следующее:
Автоматизированы все системы обеспечения – пожарная сигнализация, охрана периметра, видеонаблюдение, контроль протечек, контроль загазованности, контроль электроснабжения.

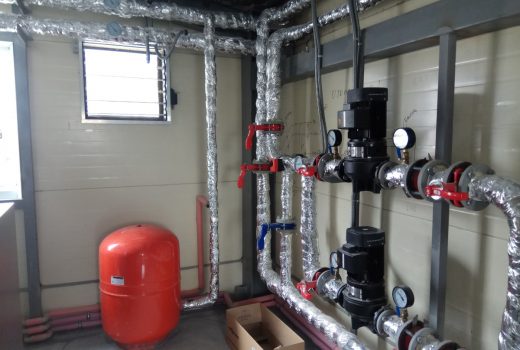

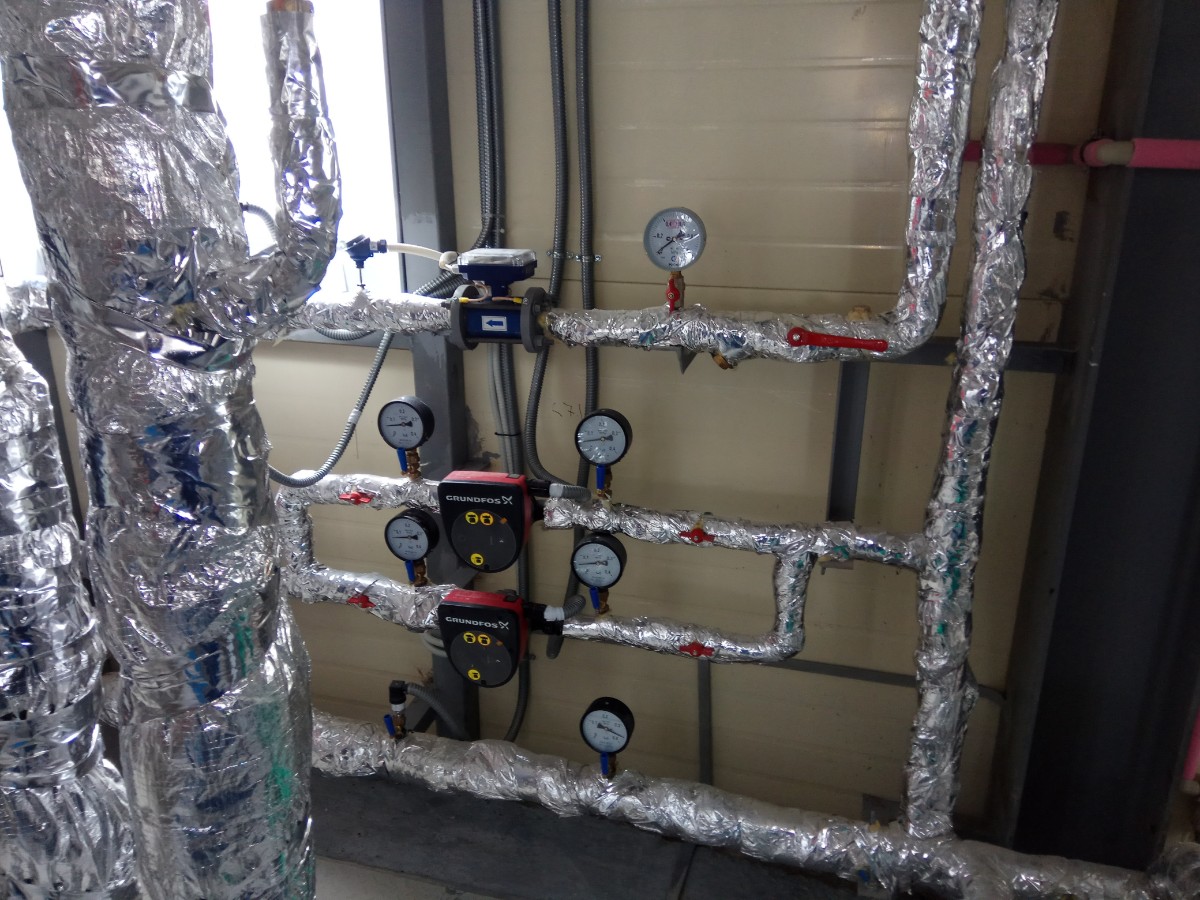

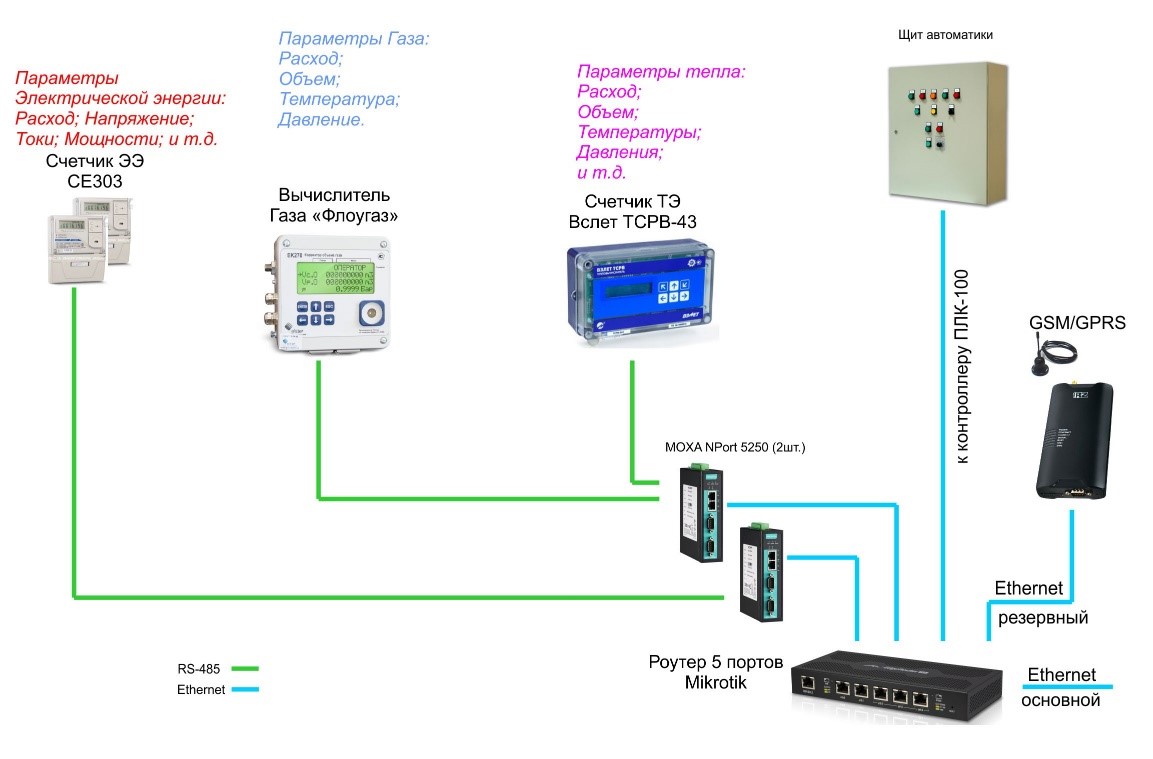

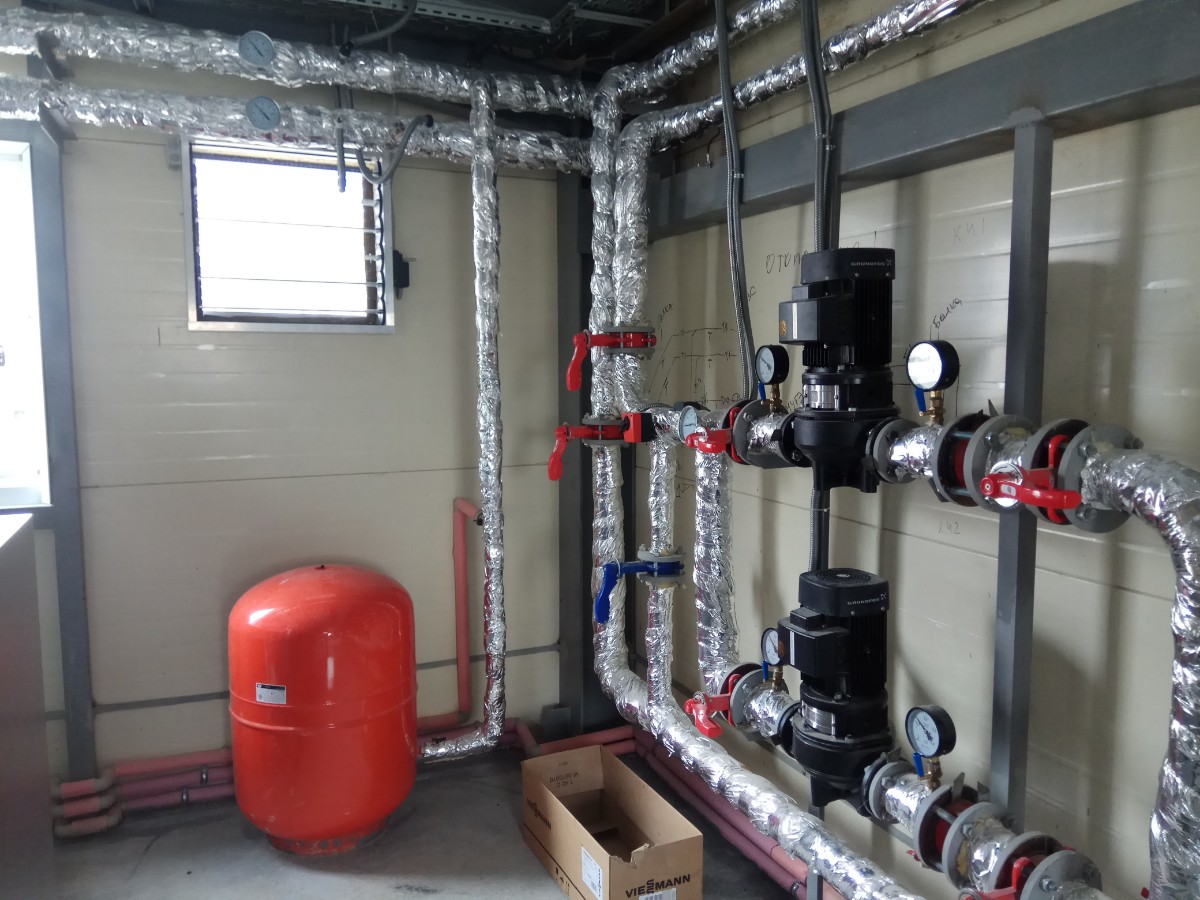

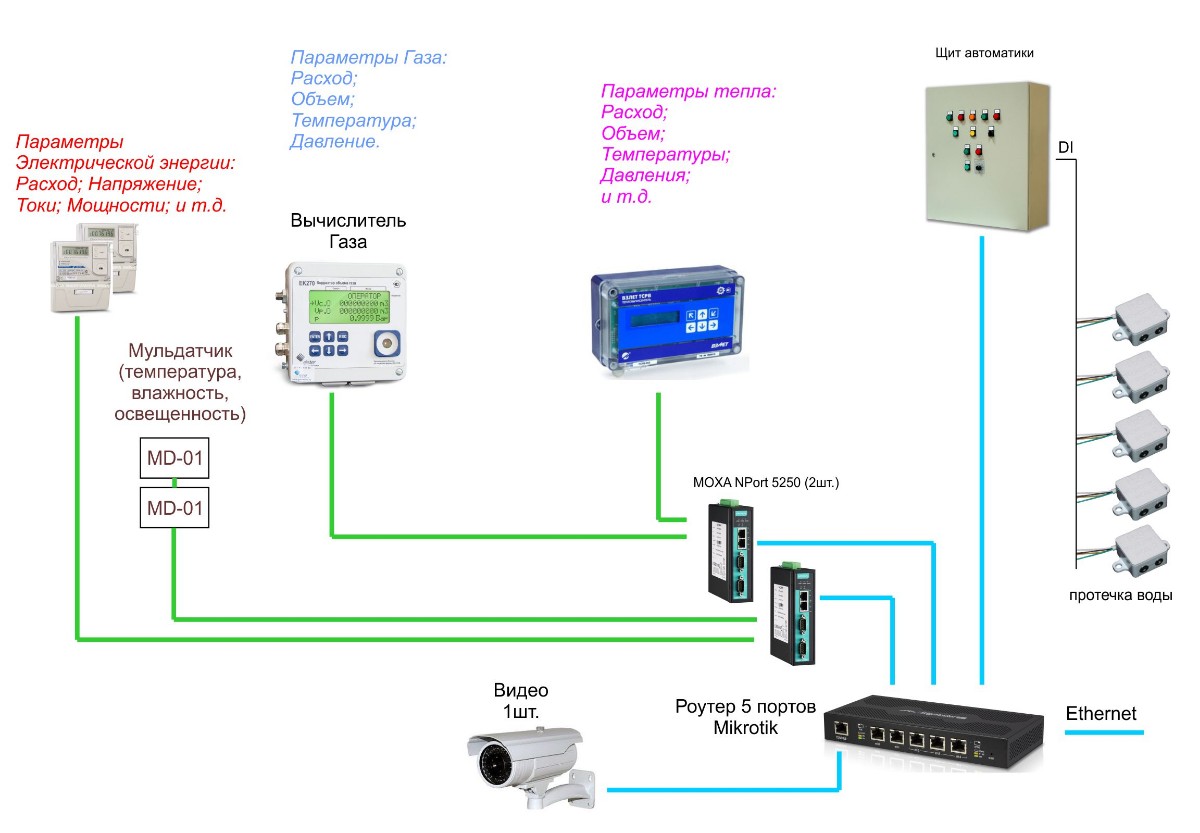

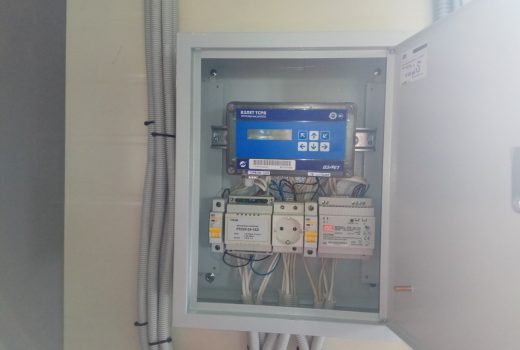

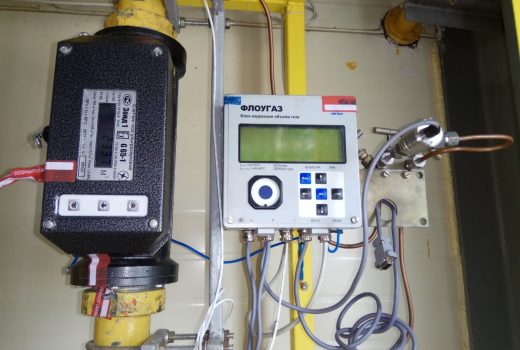

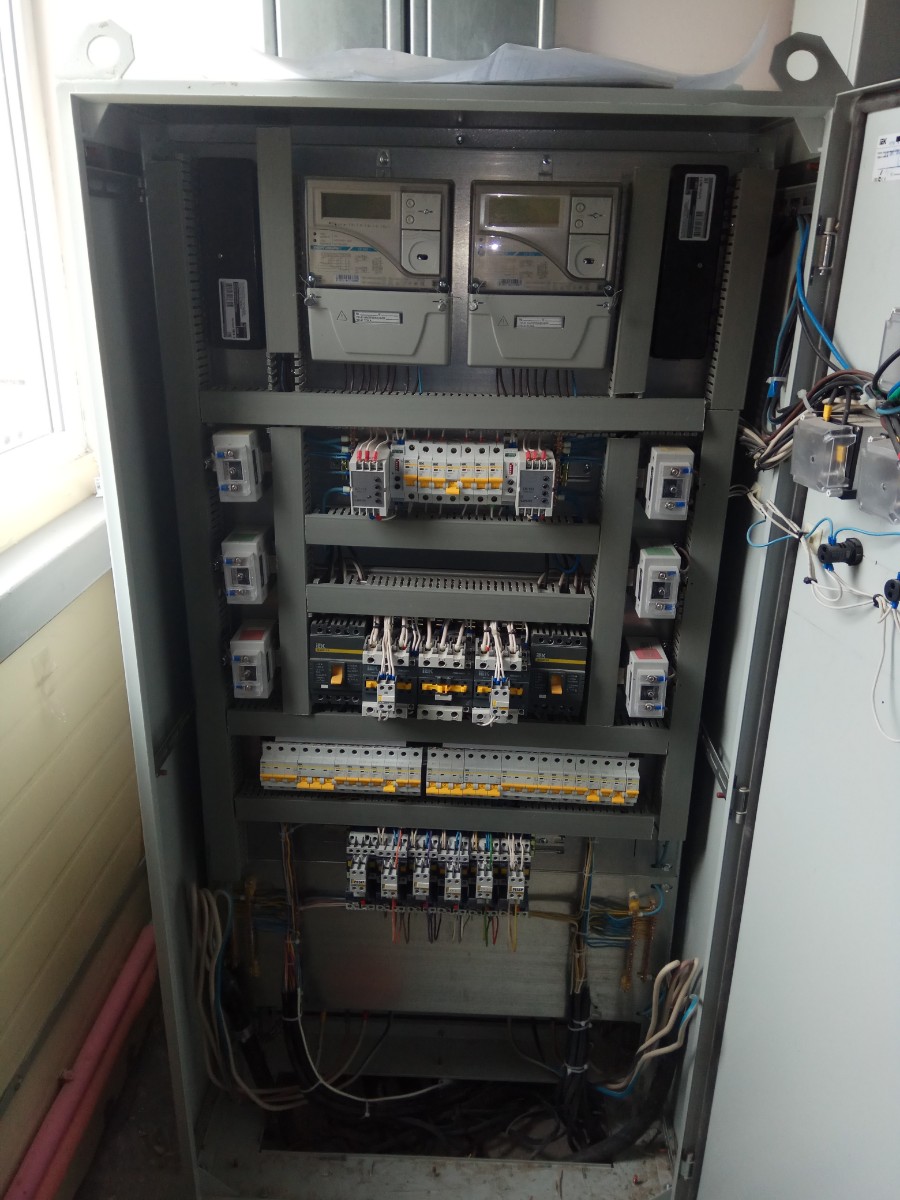

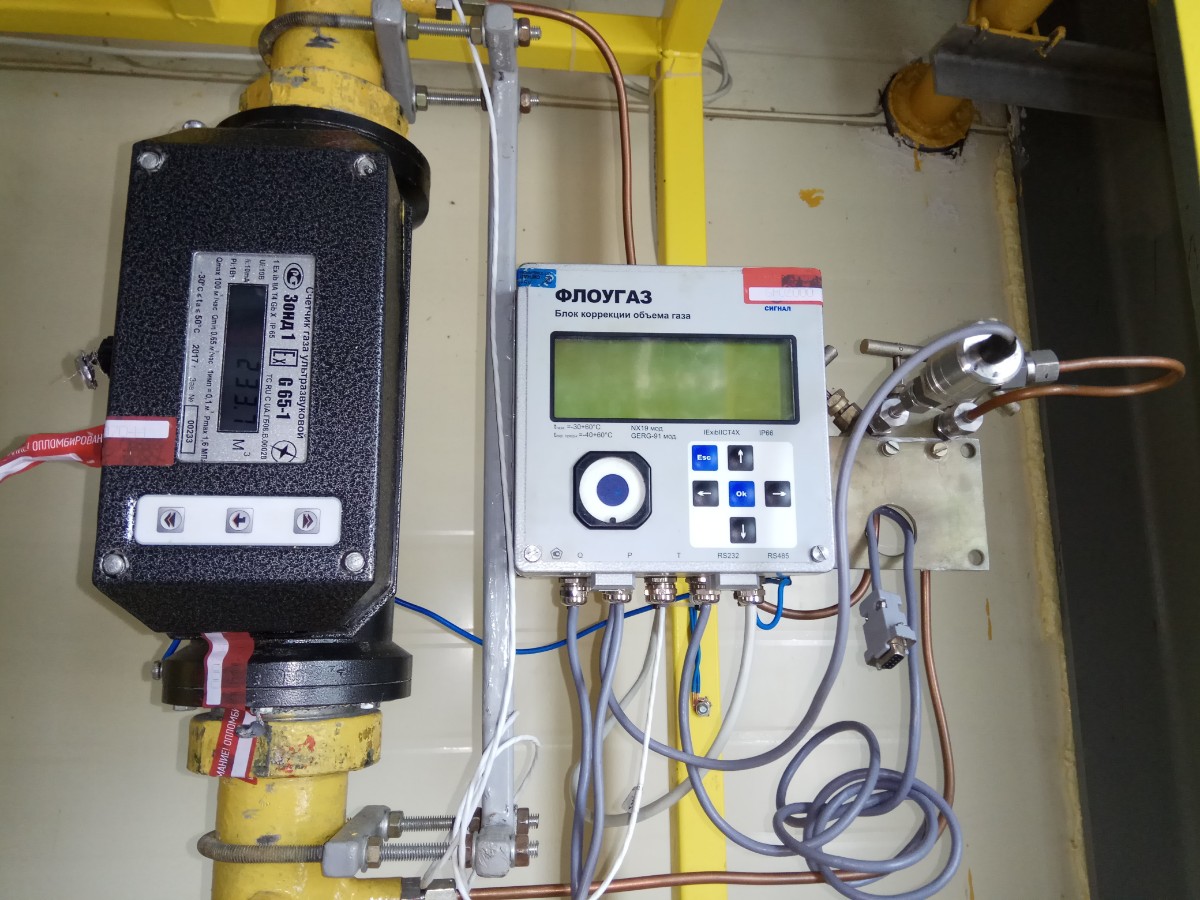

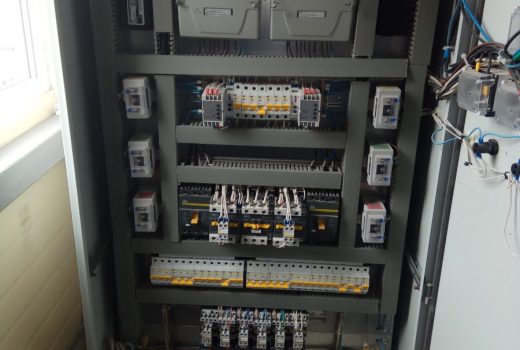

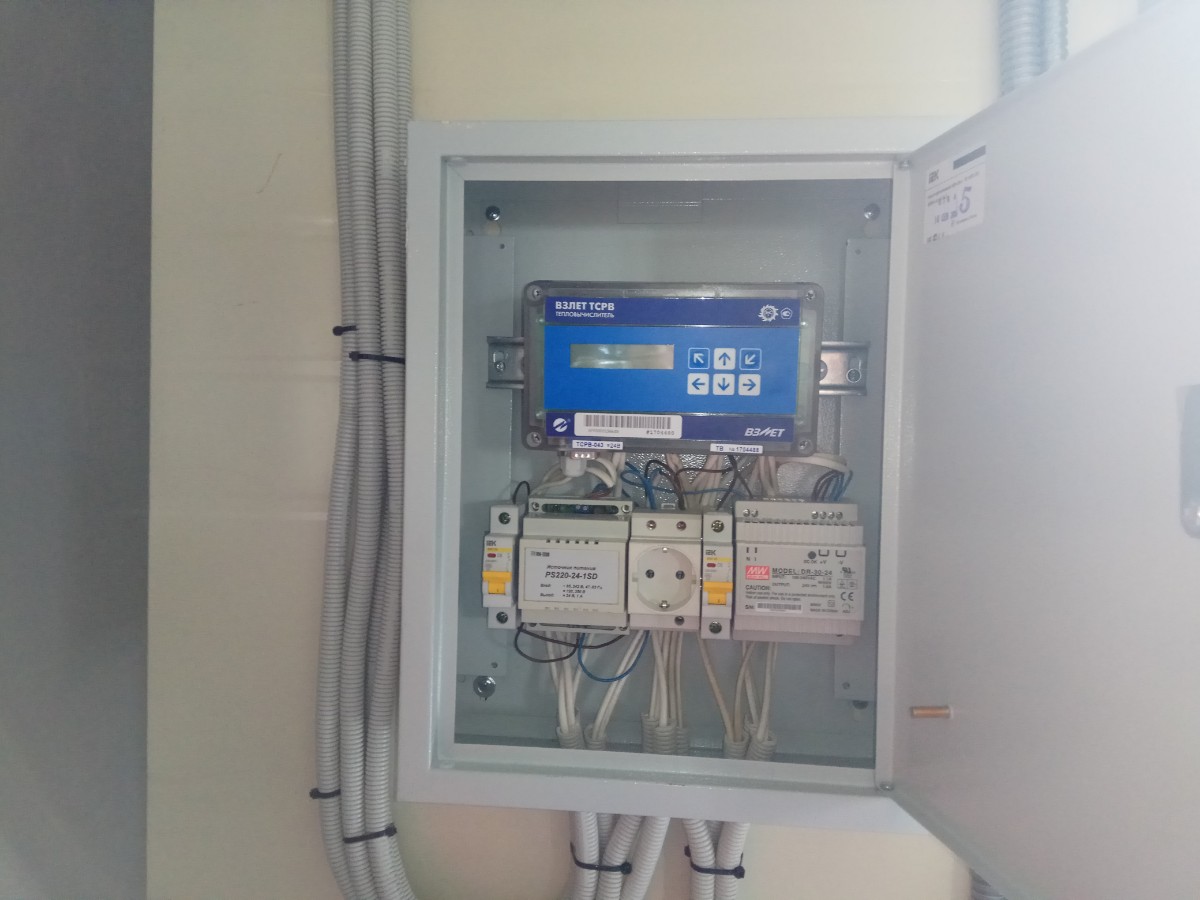

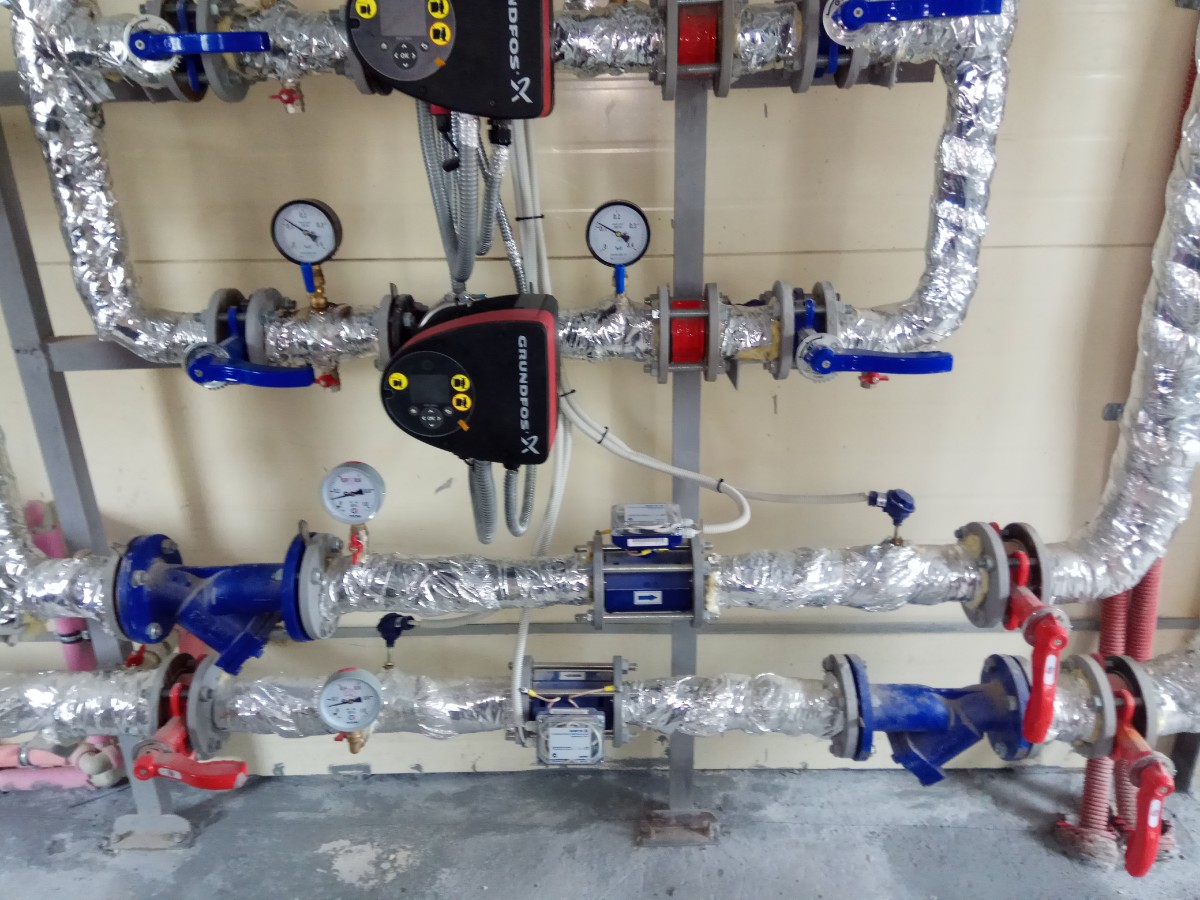

Сбор данных по учету всех энергоресурсов – вода, газ, электрическая энергия, тепловая энергия.
На контроллер ОВЕН ПЛК100 поступают следующие группы сигналов.
Аналоговые входные данные:
- датчики температуры воды – 4…20 мА;
- датчики температуры воздуха – 4…20 мА;
- датчики давления – 4…20 мА.
Дискретные входные данные:
- датчики протечки;
- положение (состояние) клапанов и задвижек;
- режим работы насосов;
- режим работы АВР электроснабжения и его состояние;
- аварии и неисправности котлового оборудования;
- аварии и неисправности насосного оборудования;
- сигналы «ПОЖАР», «ПРОНИКНОВЕНИЕ»;
- сигналы «ЗАГАЗОВАННОСТЬ СО»;
- сигналы «ЗАГАЗОВАННОСТЬ СН4»;
- сигнал «Сейсмоопасность».
Дискретные выходные данные (сигналы управления):

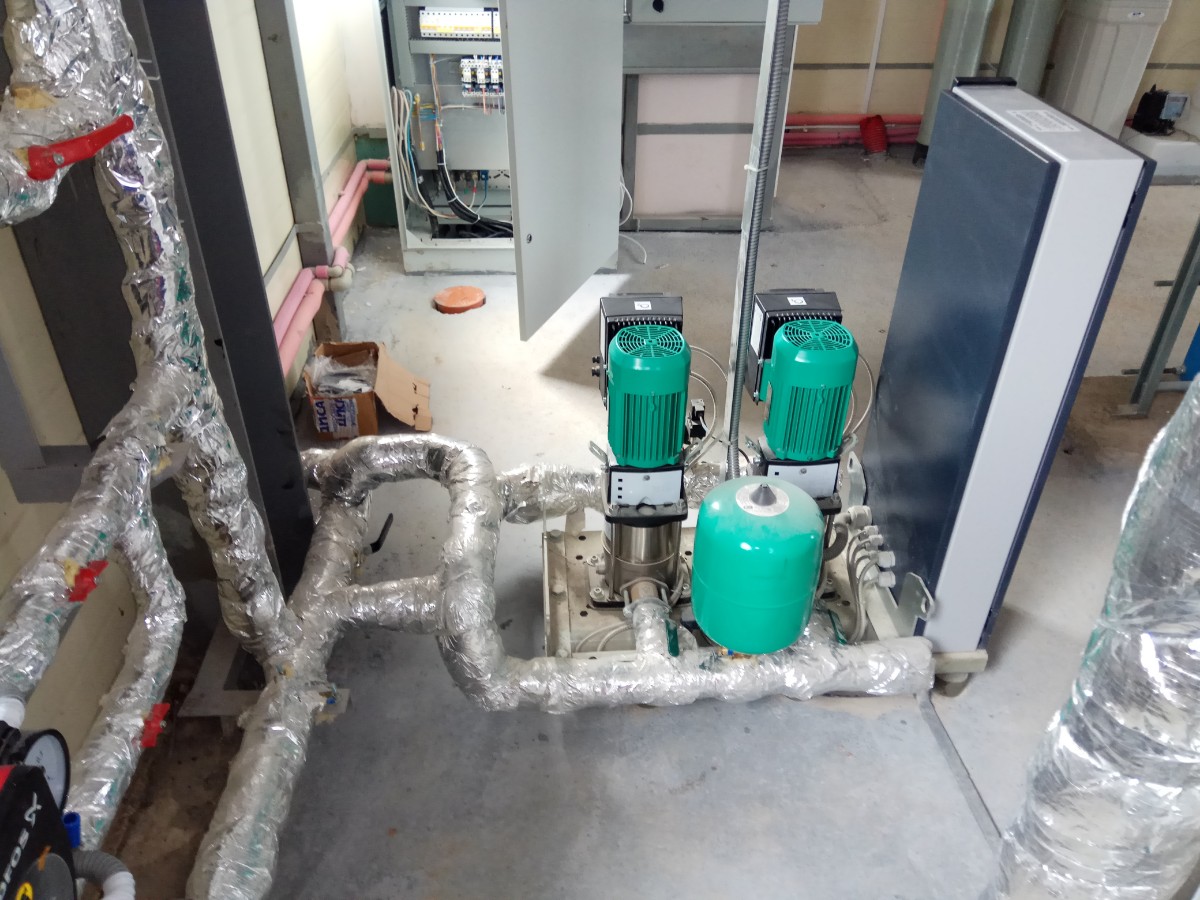

- управление насосами;

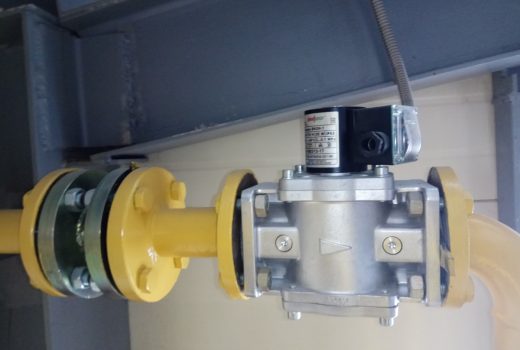

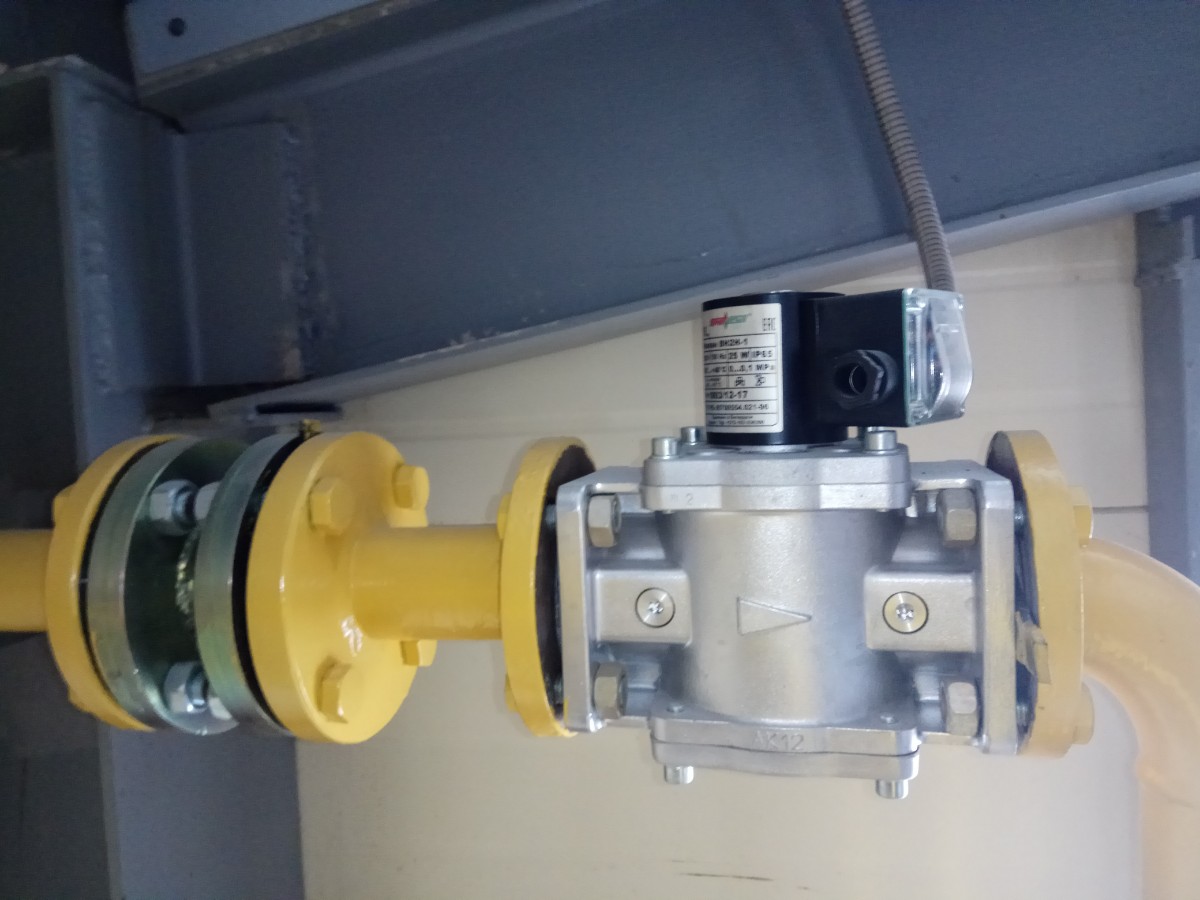

- управление клапанами и задвижками;
- управление котловым оборудованием;
- управление системой охраны периметра (снятие, постанов, сброс);
- вывод сигналов на панель щита – ламповая индикация.
Аналоговые выходные данные:
- управление расходом сетевых насосов– 4…20 мА.

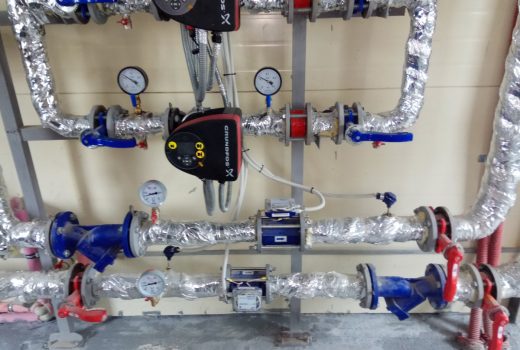

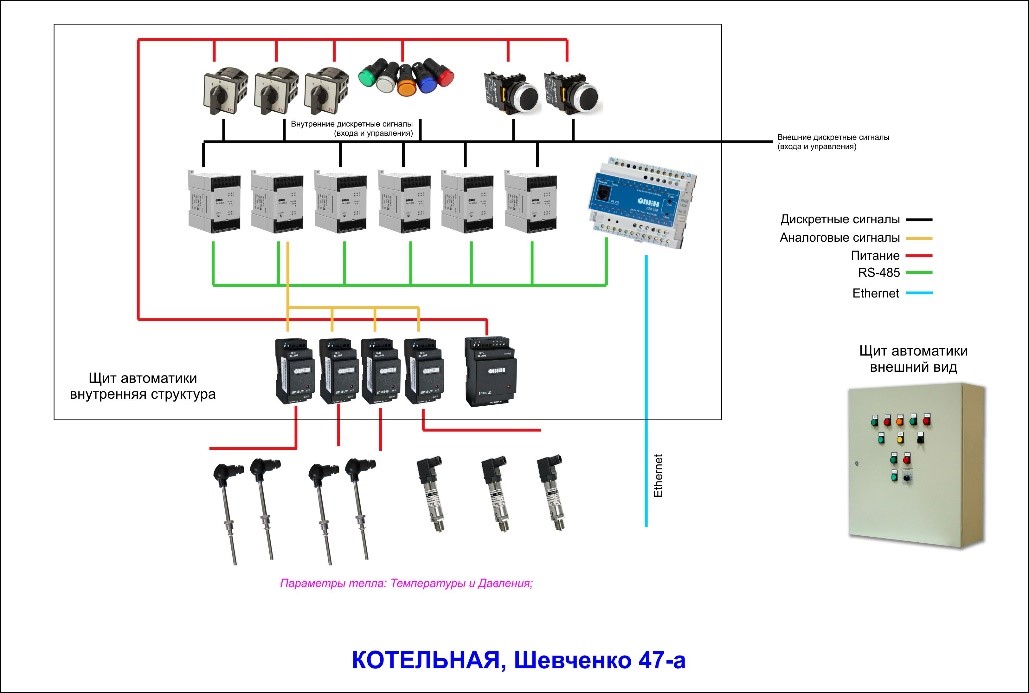

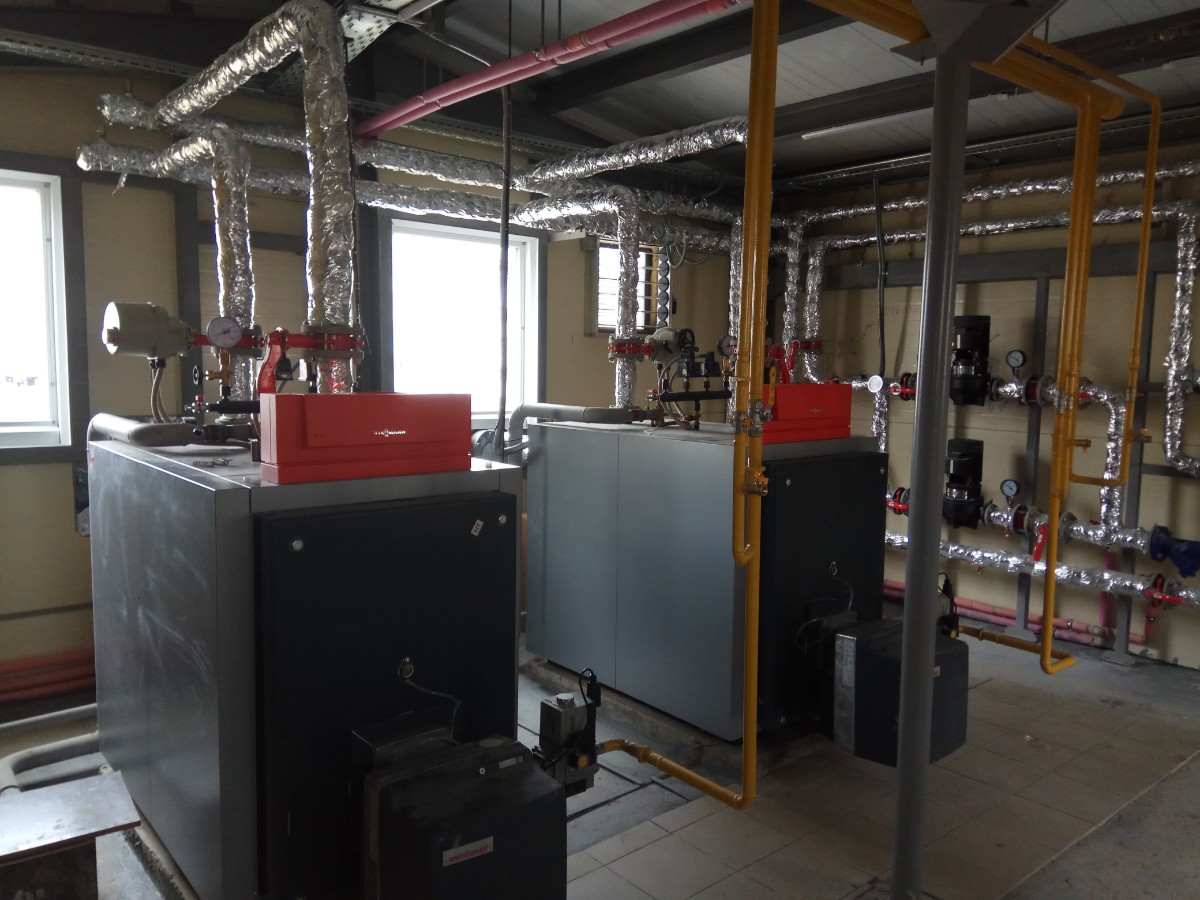

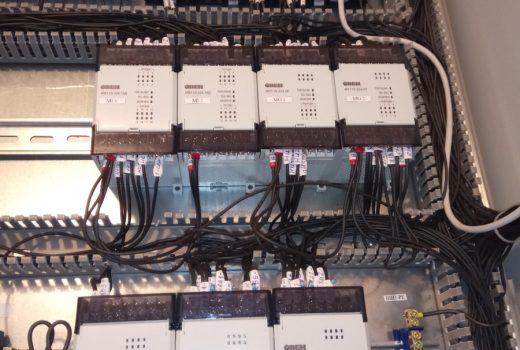

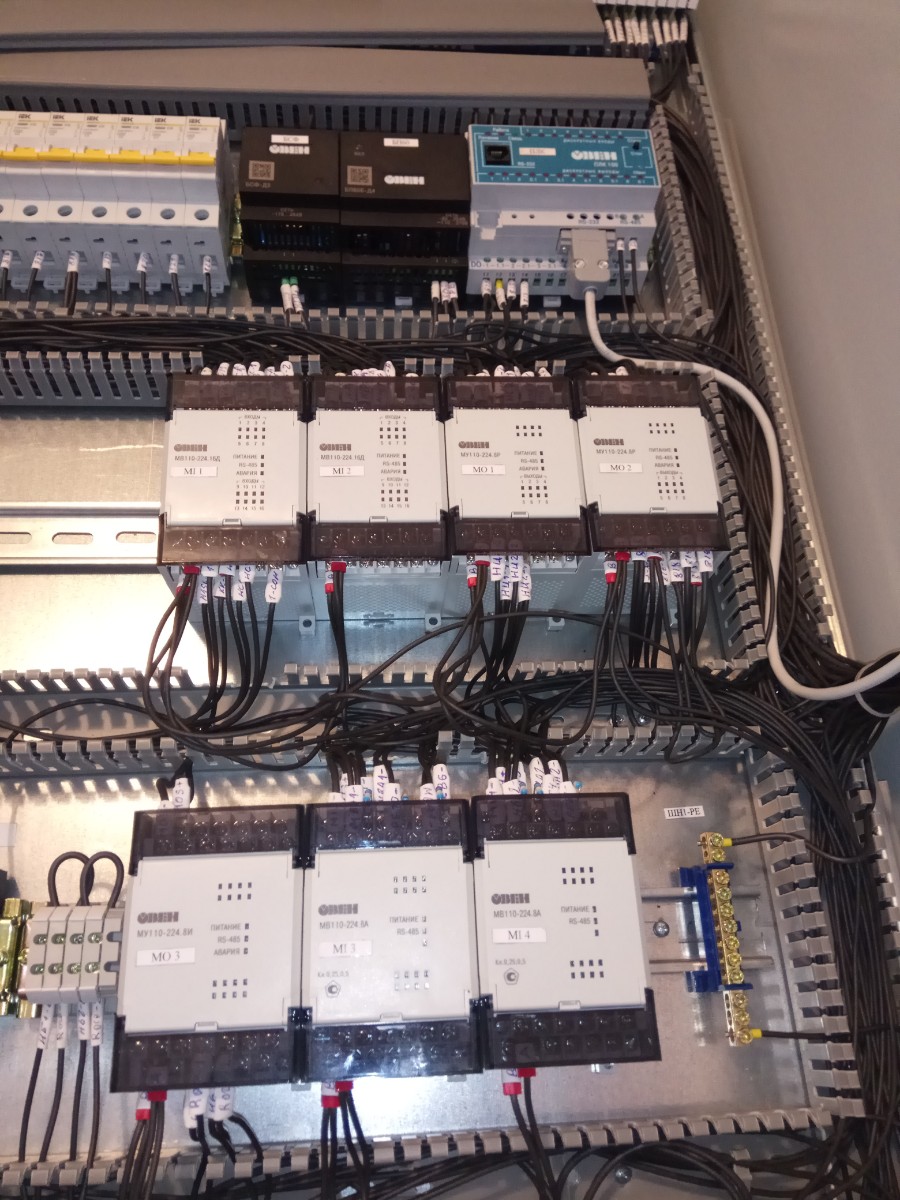

Все сигналы поступают на модули ввода-вывода или непосредственно на входы/выходы контроллера ПЛК100.
Индикация реализована на сенсорной панели оператора СП270. Все модули соединены по интерфейсу RS-485 и подключены к контроллеру ПЛК100. Также к контроллеру ПЛК100 подключены основной и резервные каналы связи системы АСОДУ через маршрутизатор. На экран панели сенсорной, которая расположена на двери щита автоматики, выводится необходимая для управления и индикации режимов информация.

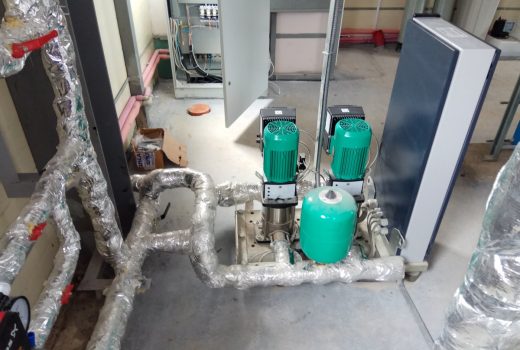

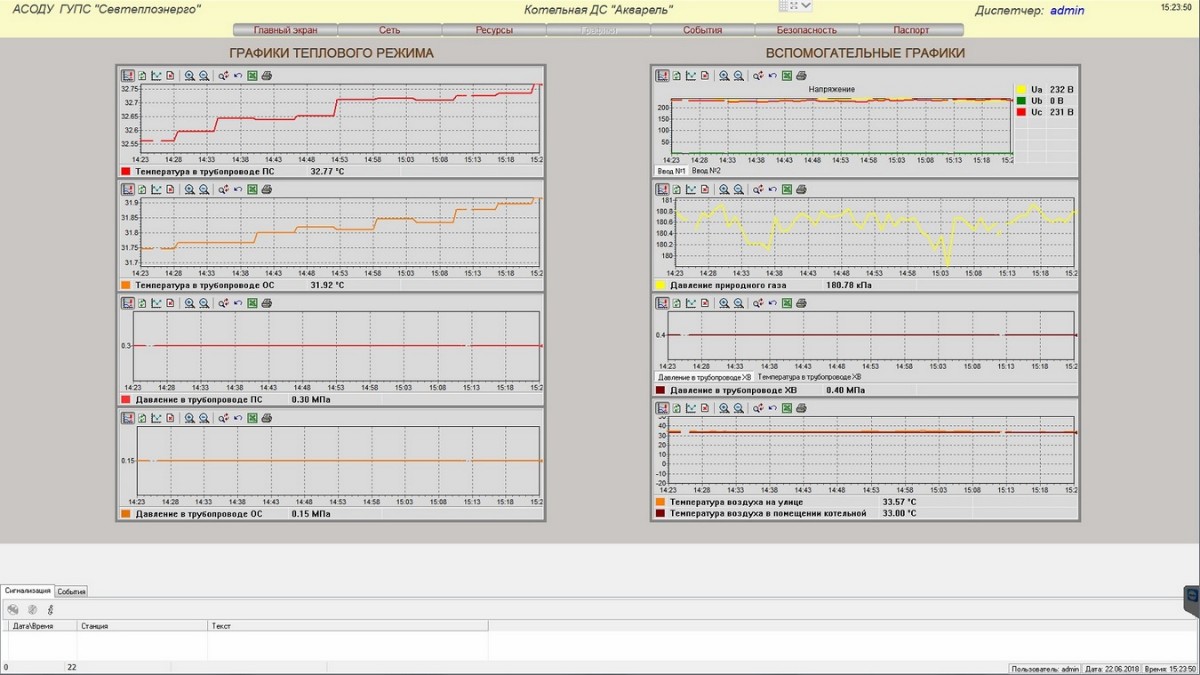

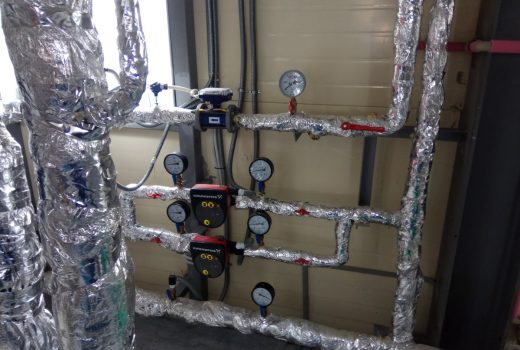

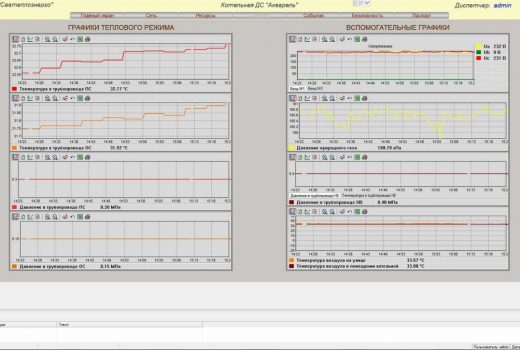

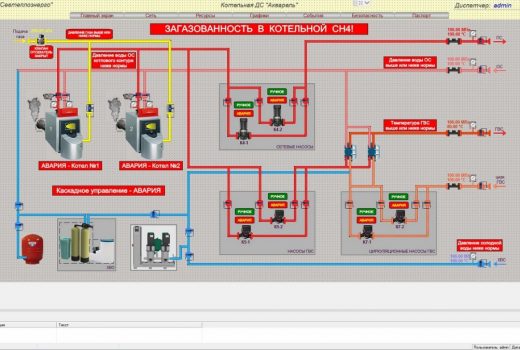

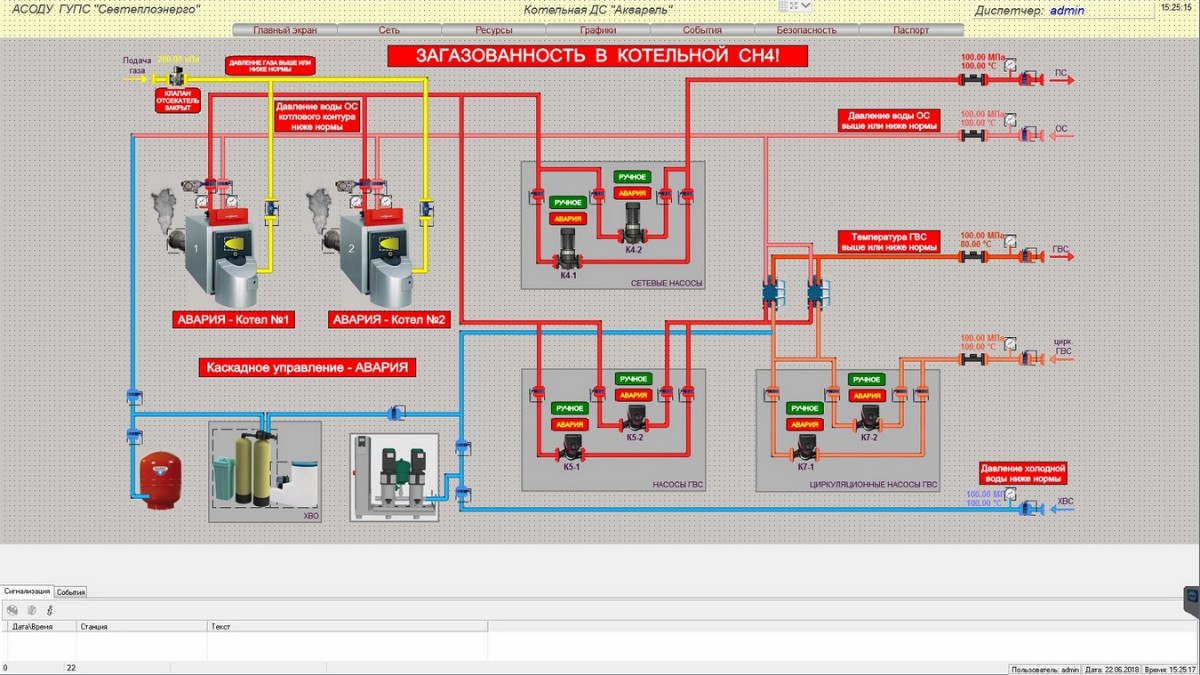

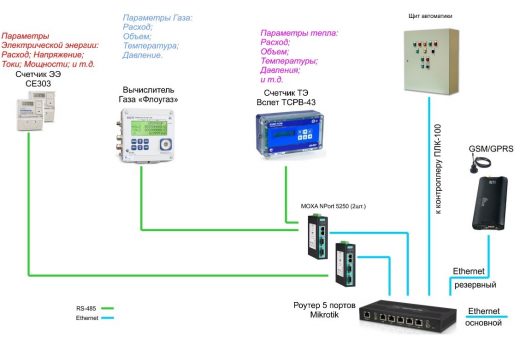

Алгоритмы управления и вся АСУТП построена на базе контроллера ОВЕН ПЛК100 и программе, разработанной в среде в CODESYS. Информация от контроллера и других источников (см. структуру) поступает в SCADA-систему ЭНТЕК и визуализируется у диспетчера АДС АСОДУ «Севтеплоэнерго» на экране.
