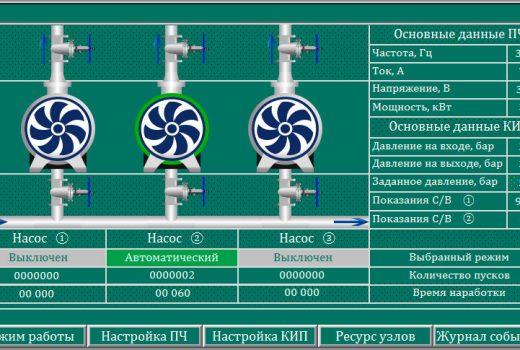

Автоматизированная система управления предназначена для оперативного контроля и управления процессом подачи воды к группе жилых домов. Питание электрооборудования системы управления осуществляется от трехфазной сети переменного тока напряжением 380 В ± 10 % и частотой 50 Гц ± 1 % (3 фазы N+PE). Номинальный ток вводного выключателя Iн.= 40 А. Питание внутренних цепей управления, сигнализации, внешних полевых устройств осуществляется напряжением =24 В.

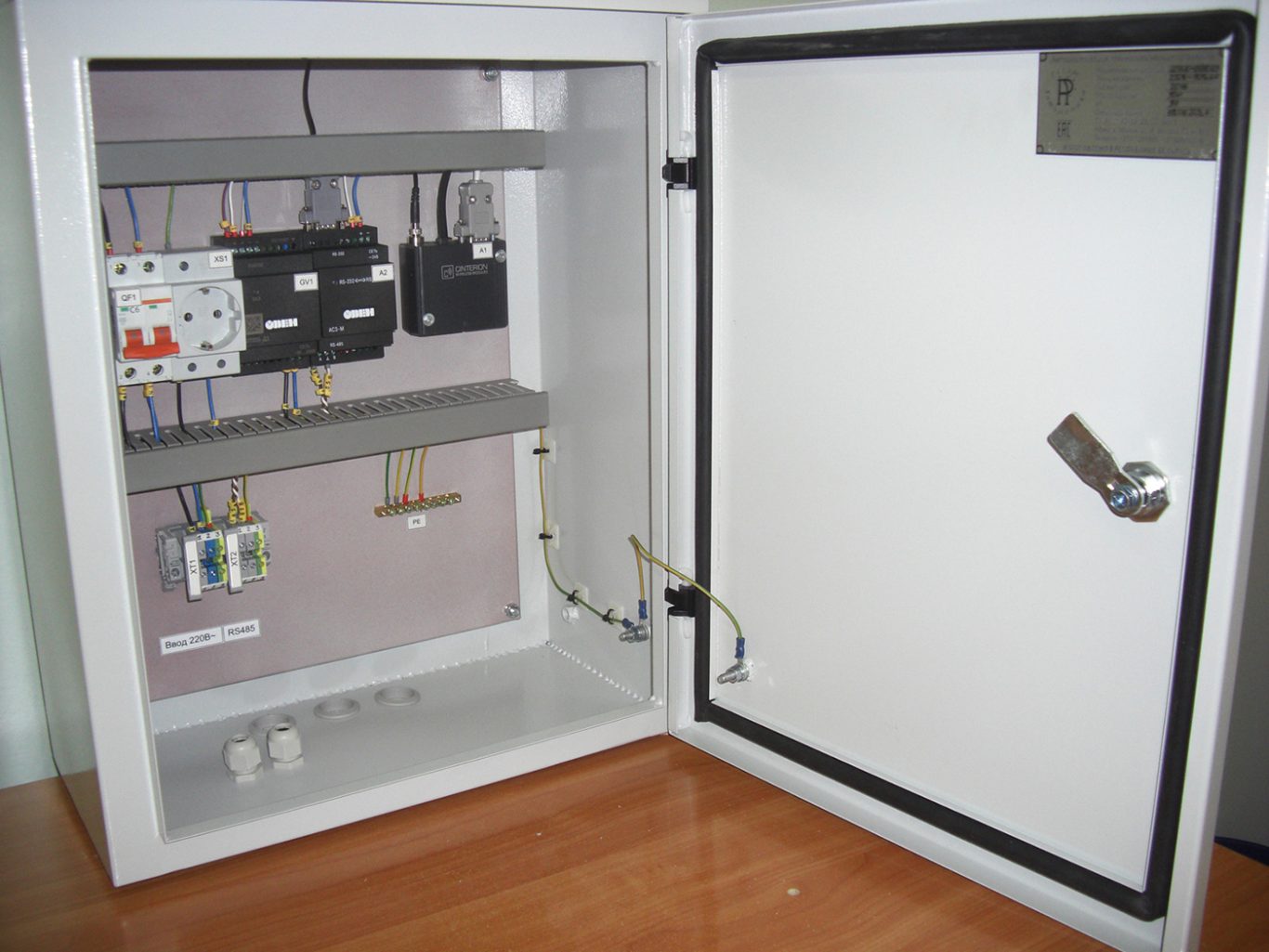

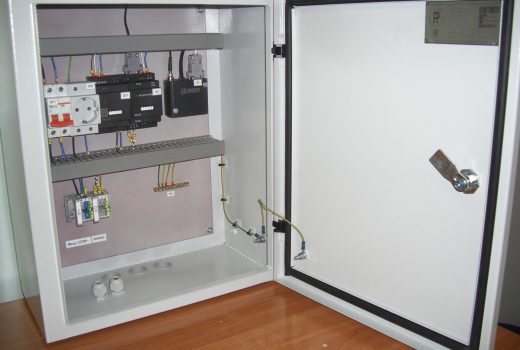

Общее управление системой осуществляется программируемым контроллером ПЛК110 производства компании ОВЕН. В состав системы управления также входят: модуль скоростного ввода аналоговых сигналов ОВЕН МВ110-24.8АС, преобразователь интерфейсов ОВЕН АС3-М, блок питания ОВЕН БП30Б-Д3-24.
Система управления обеспечивает

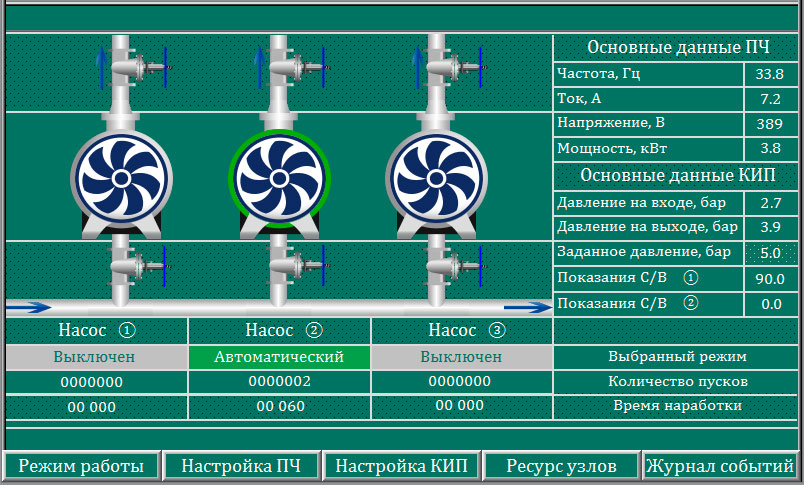

- Управление вращением трех насосных агрегатов с ЧРП.
- Сбор данных с двух приборов учета расхода воды.
- Регулирование давления воды на выходе станции второго подъема.

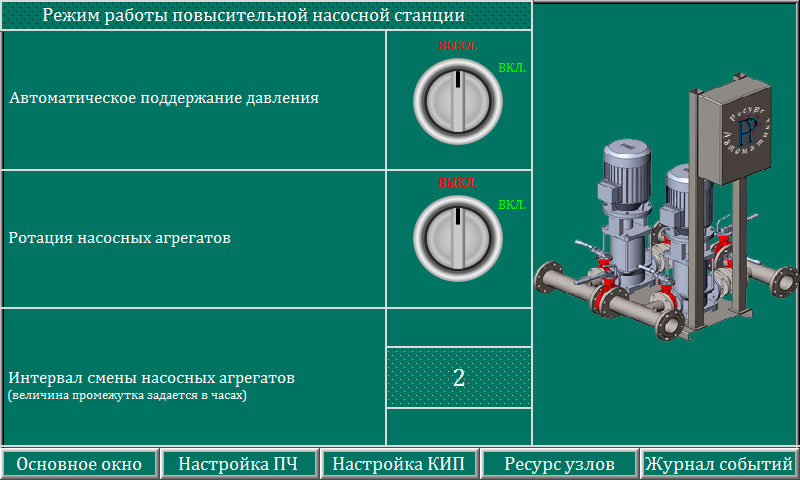

- Автоматический ввод резервного насосного агрегата в работу при выходе из строя основного.
- Контроль проникновения в павильон станции и сигнализацию информации на диспетчерский пункт.

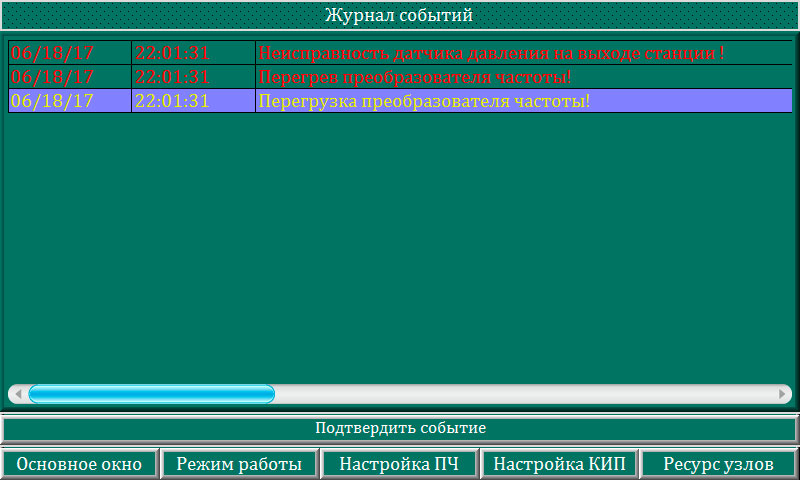

- Контроль всех аварийных ситуаций и передачу их на диспетчерский пункт.
- Подключение в локальную сеть Ethernet для связи с верхним уровнем посредством канала связи GPRS-модема.
