Автоматизация склада бестарного хранения муки

Задача автоматизации

Обеспечить в автоматическом режиме поддержание уровня муки в бункерах на ОАО «Первый хлебозавод» г. Калининграда.

Принцип работы

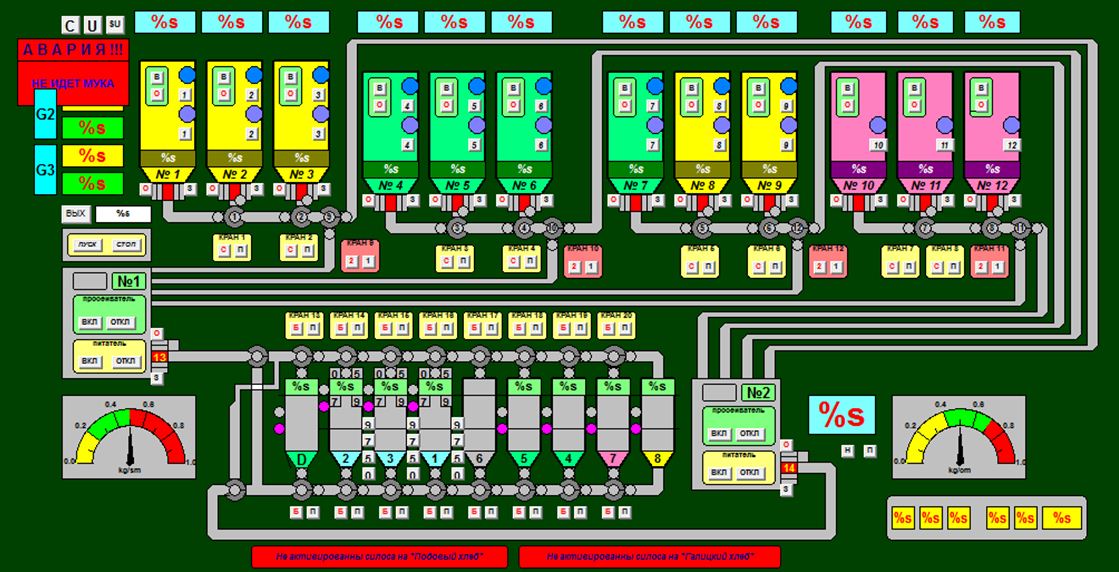

Из двенадцати 32-тонных силосов, заполненных мукой трех сортов, мука одного или двух сортов автоматически подается в девять двухтонных рабочих бункеров, откуда она разбирается на нужды производства для выпечки различных наименований хлеба и хлебобулочных изделий (см. мнемосхему).

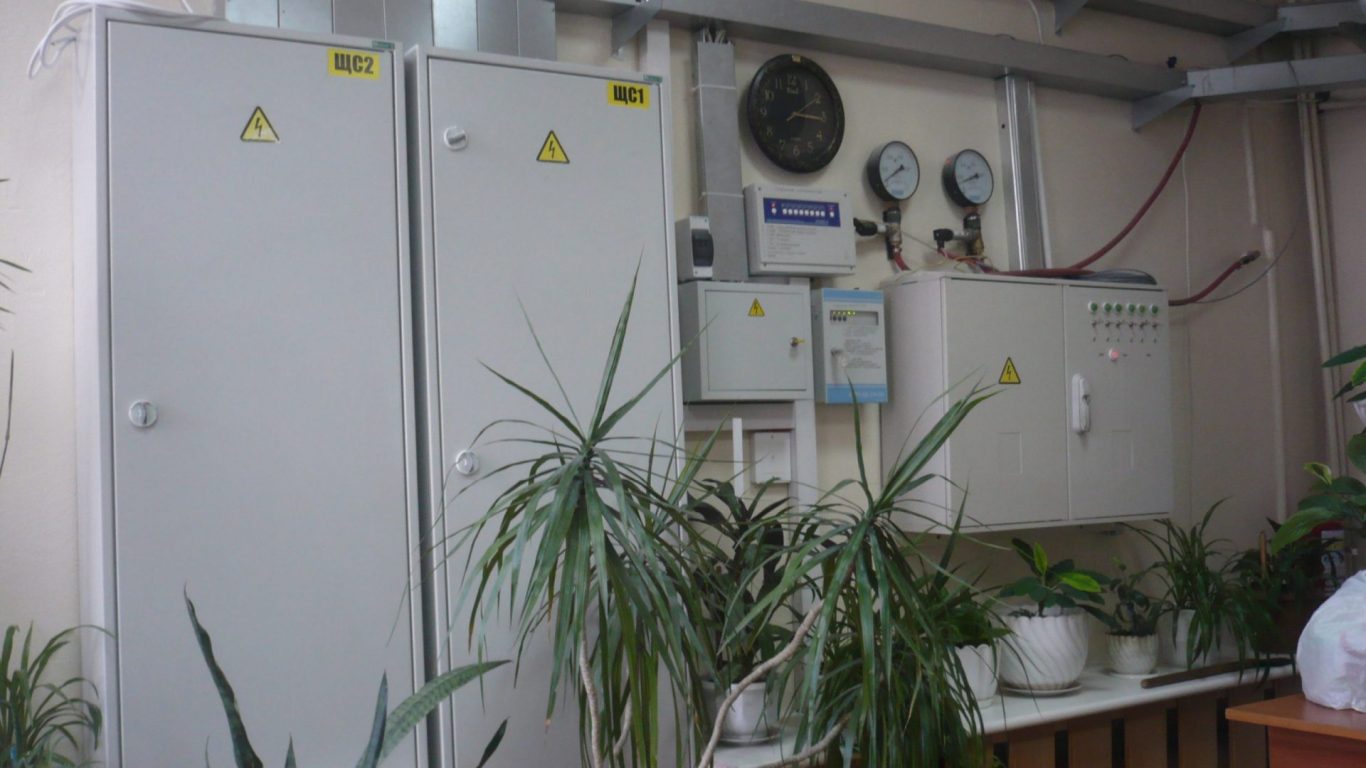

Система автоматики, созданная на базе оборудования ОВЕН, отслеживает наполнение бункеров и в случае снижения уровня ниже допустимого запускает подачу с помощью пневмотранспорта и наполняет их. Все процессы выполняются в автоматическом режиме, и присутствие наладчика требуется только в экстренных случаях (как показала практика, в основном из-за поломок исполнительных механизмов).

Система автоматики построена на следующих приборах ОВЕН:

• Программируемый логический контроллер ПЛК150
• Панель оператора СП270
• Модуль ввода аналоговых сигналов МВА8
• Модуль вывода управляющий МВУ8
• Модуль ввода-вывода дискретных сигналов МДВВ
• Модуль дискретного вывода МУ110-16Р
• Модуль ввода дискретных сигналов МВ110-16Д
• Модуль расширения МР1

Основной функционал системы:

• Отслеживание уровня муки в силосах.
• Отслеживание уровня муки в бункерах.
• Подача муки в бункеры.
• Аварийная сигнализация:
  – Застряла мука в силосе.
  – Неисправность крана при переключении.
  – Неисправность задвижки.
  – Засорился просеиватель.
• Визуализация на АРМ оператора.

Результат автоматизации

В результате внедрения удалось сократить расходы на обслуживающий персонал; уменьшить количество нештатных ситуаций; увеличить качество отгрузки муки за счет устранения ошибок оператора.
