Автоматизация станции обезжелезивания воды

Автоматизированная система управления предназначена для оперативного контроля и управления процессом обезжелезивания воды.

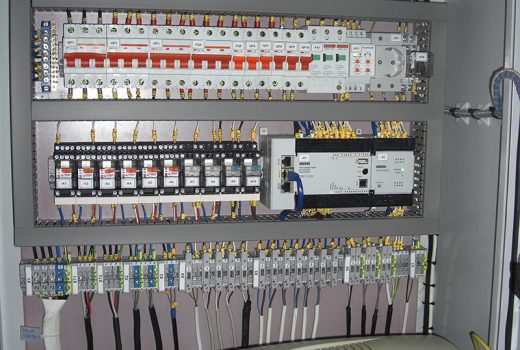

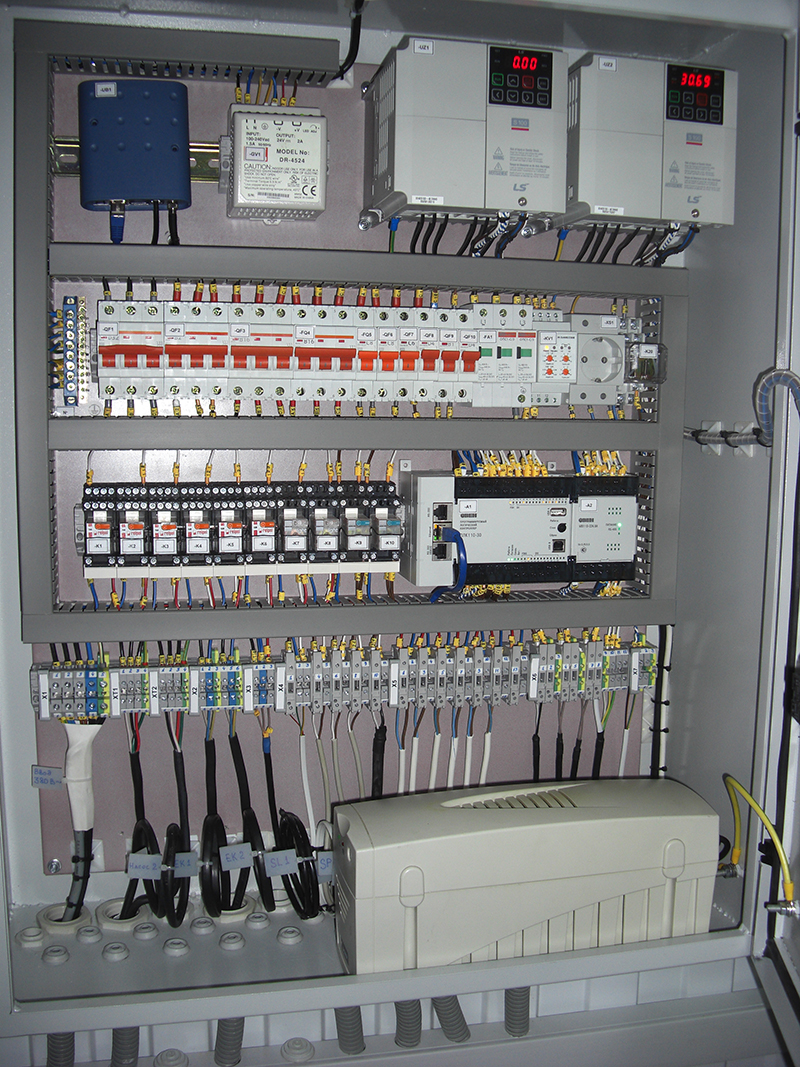

Питание электрооборудования системы управления осуществляется от трехфазной сети переменного тока напряжением 380 В ± 10 % и частотой 50 Гц ± 1 % (3 фазы N+PE). Номинальный ток вводного выключателя Iн.= 32 А. Общее управление системой осуществляется программируемым контроллером ПЛК110 компании ОВЕН. В системе управления также применяются:

• Модуль ввода аналоговых сигналов ОВЕН МВ110-8А.
• Однофазный амперметр ОВЕН МЭ110-224.1Т.
• Термосопротивления для измерения температуры воздуха ОВЕН ДТС3005.
• Датчики давления общепромышленные ОВЕН ПД100-ДИ1,0-111-1,0.

Система обеспечивает

• Управление вращением двух насосных агрегатов, частотно-регулируемыми приводами S100 фирмы LS Industrial Systems.
• Поддержание микроклимата внутри помещения при помощи двух обогревателей и датчика температуры воздуха.
• Контроль проникновения в павильон станции и сигнализацию информации на диспетчерский пункт.
• Контроль работы насоса дренажного приямка.
• Регулирование давления воды на выходе станции обезжелезивания.
• Стабилизированное питание микропроцессорного устройства контроля состояния фильтров.

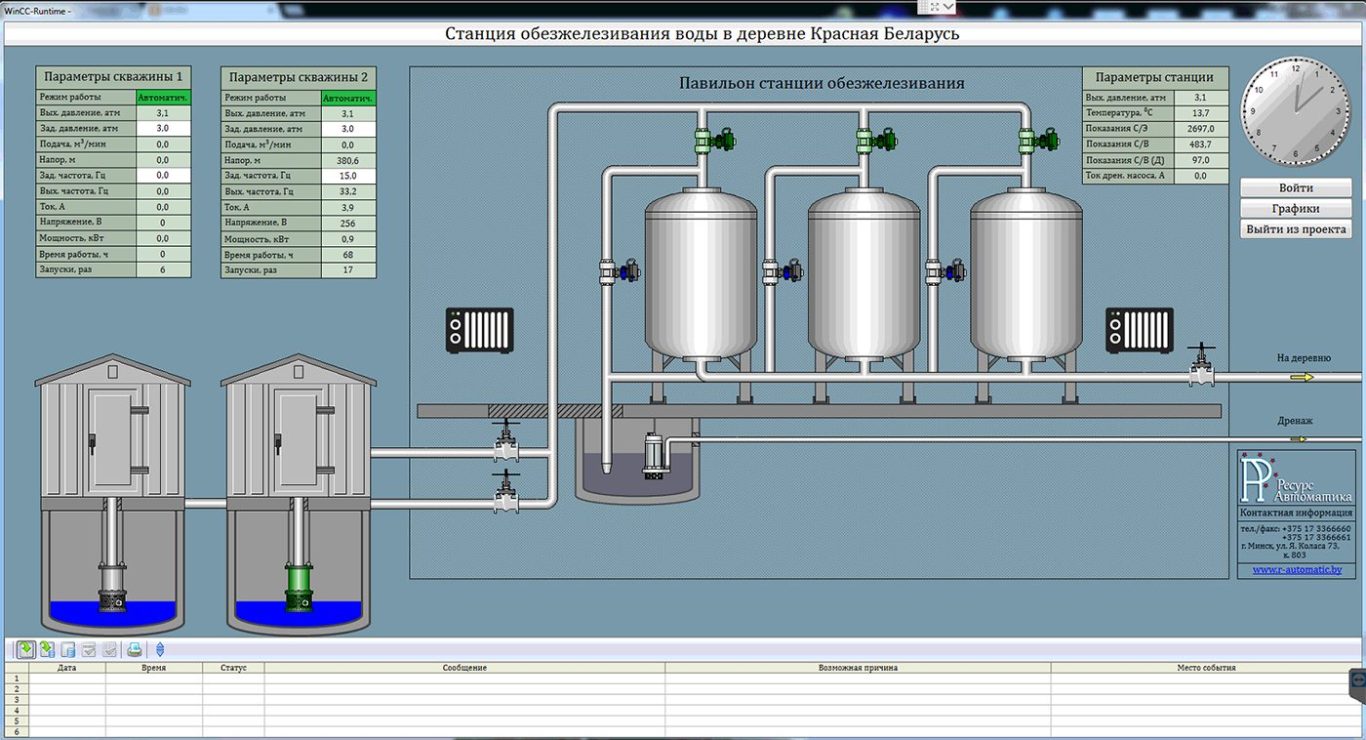

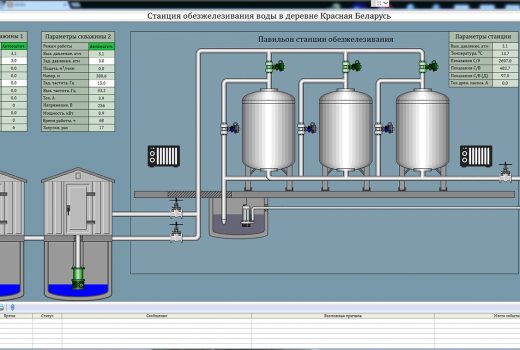

• Подключение в локальную сеть Ethernet для связи с верхним уровнем посредством канала связи GPRS-модема.

Питание внутренних цепей управления, сигнализации, внешних полевых устройств осуществляется напряжением =24 В.
