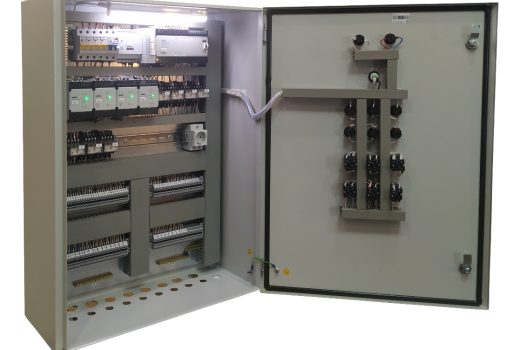

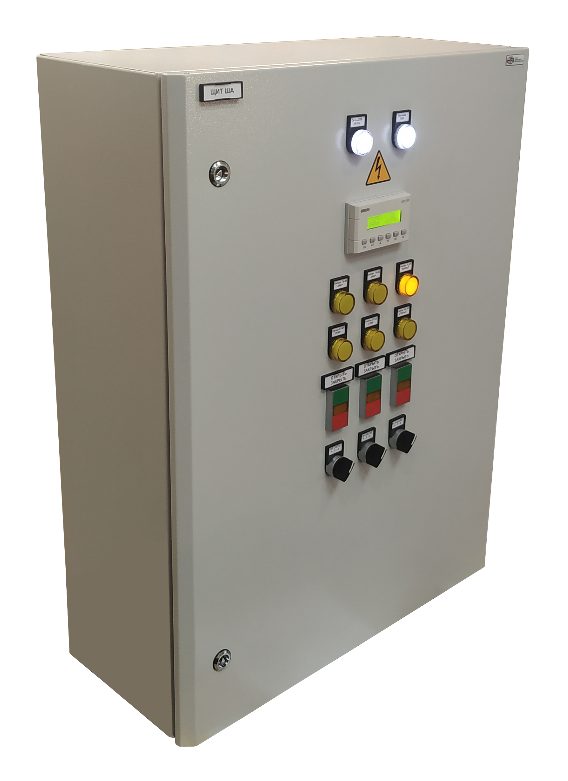

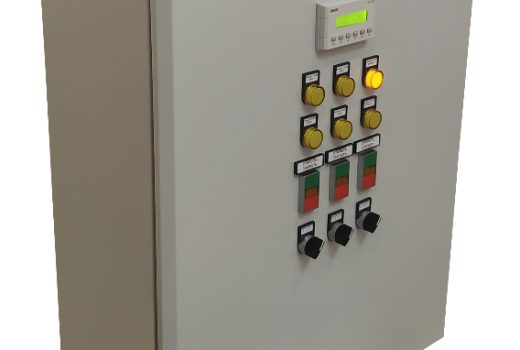

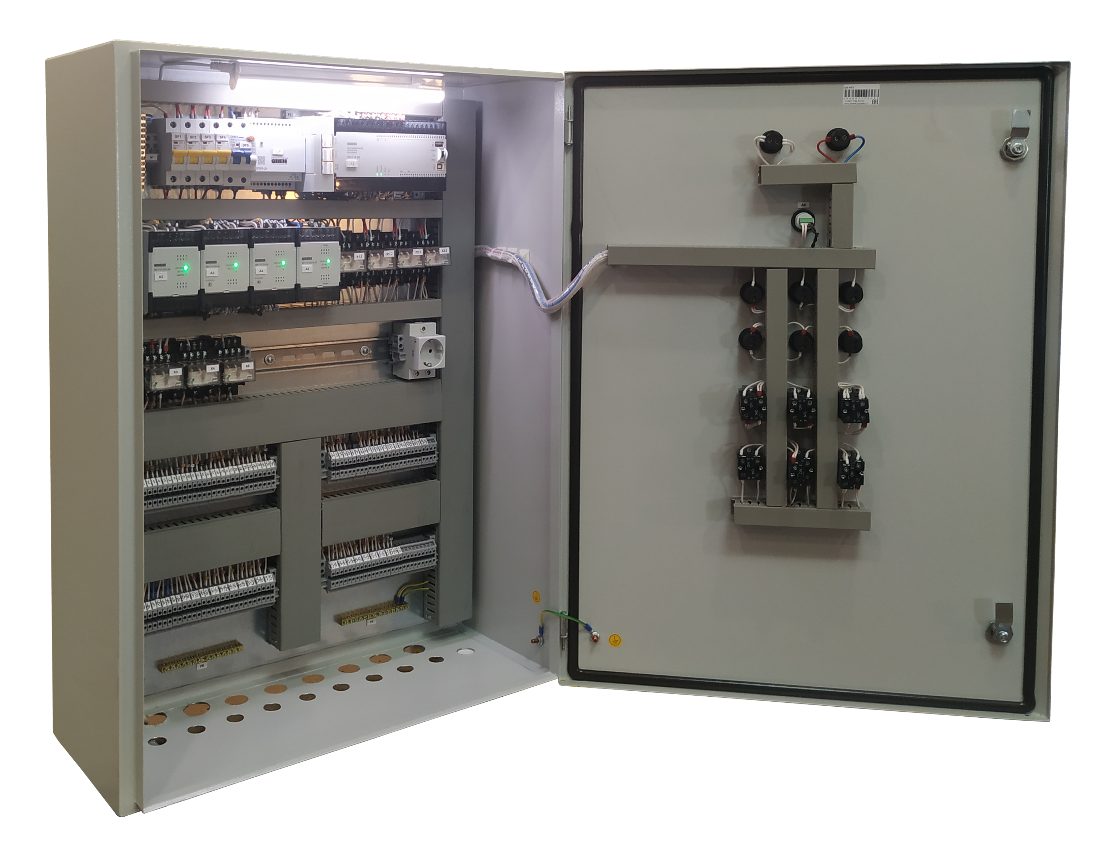

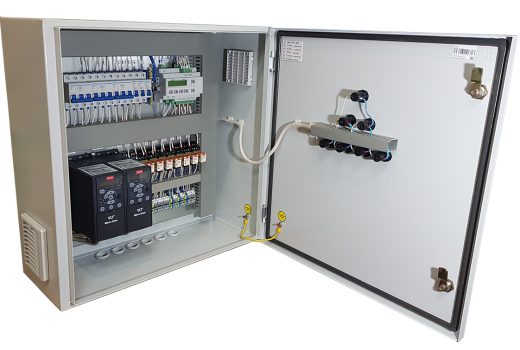

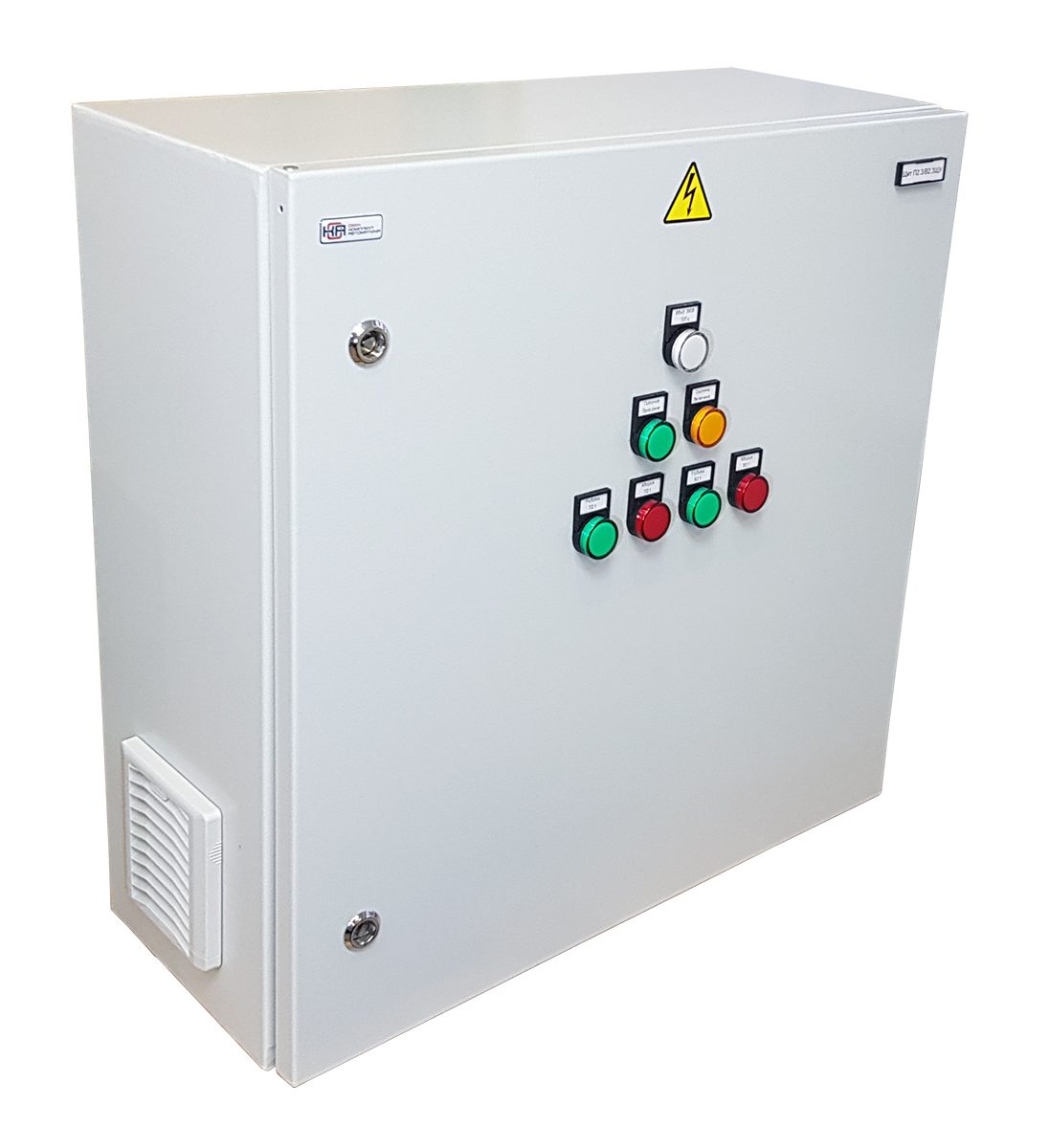

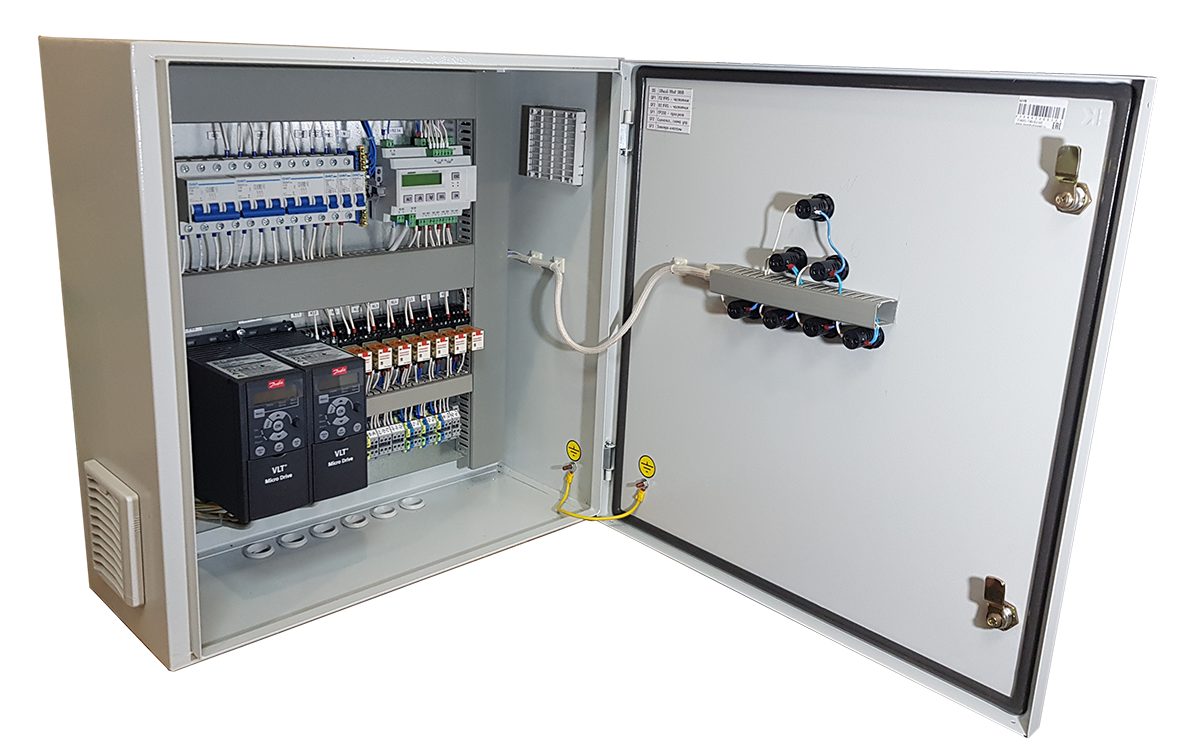

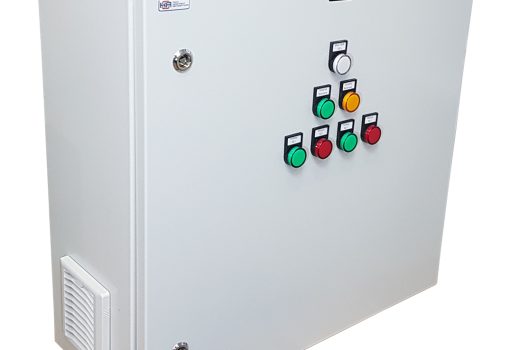

Шкаф управления вентиляцией (ШУВ ИТП) с программируемым реле ПР200, предназначен для контроля и регулирования температуры воздуха в помещении индивидуального теплового пункта.
Алгоритм работы ШУВ ИТП
- Автоматический перевод системы в зимний/летний режим работы по температуре наружного воздуха.
- Режим работы вентиляции в зимний и переходные периоды года: При увеличении температуры в помещении ИТП свыше +30°С открывается клапан наружного воздуха, приточный воздух подаётся впомещение, избытки тепла удаляются вытяжной вентиляцией. При уменьшении температуры ниже +15°С, контроллер ПР200 подаёт сигнал на закрытие клапана наружного воздуха, открывается клапан внутреннего воздуха приточной системы, переводя систему в режим рециркуляции. Происходит нагрев помещения за счёт тепловыделения от оборудования и труб теплового пункта. При рециркуляции вытяжной вентилятор работает в режиме минимального воздухообмена.
- Режим работы вентиляции в летний период года: Вентиляция в помещении ИТП осуществляется за счёт притока наружного воздуха через приточный клапан и удаления избыточного тепла через вытяжной, в постоянном режиме, без включения системы рециркуляции.
ШУВ ИТП обеспечивает:
- Дистанционный режим управление приточной и вытяжной вентиляцией:
- Поддержание заданной температуры в помещении ИТП.
- Автоматический перевод системы в зимний/летний режим работы по температуре наружного воздуха.
- Контроль состояния вентиляторов по сигналам датчиков — дифференциальных реле давления. Управление производительностью вентиляторов преобразователем частоты (ПЧ).
- Управление электроприводами воздушных заслонок.
- Сигнализация нормальной работы и аварийных систем вентиляции на щитах автоматики.
- Автоматическое отключение систем вентиляции при пожаре (сигнал типа «сухой контакт»).
- Дистанционный режим по принципу включить/выключить через интерфейс RS485 и диспетчеризация на АРМ оператора.
Местный режим управления:
- Пуск/Стоп вентсистем с панели управления ПР200.
