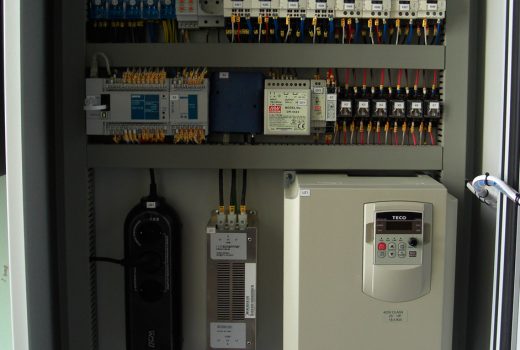

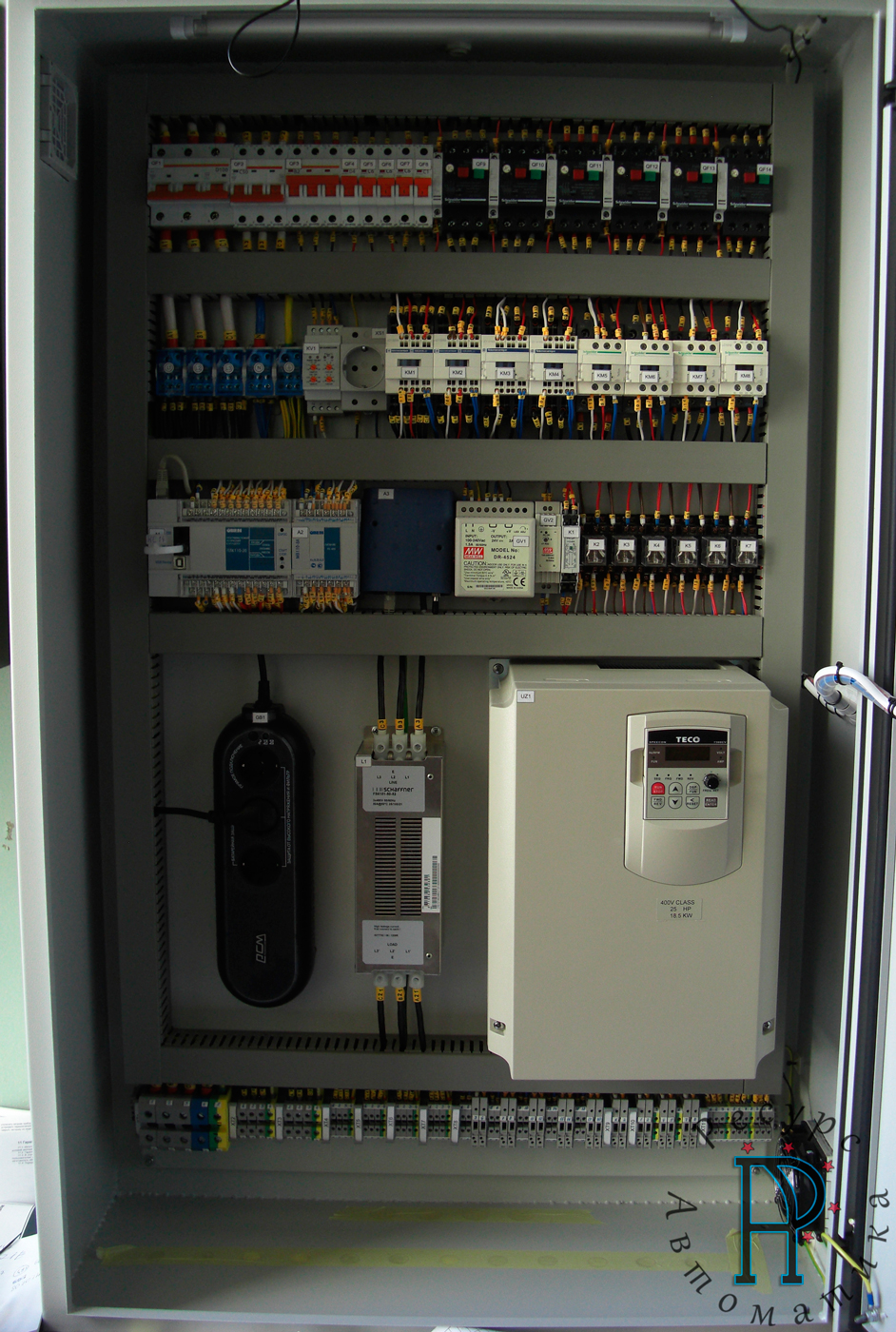

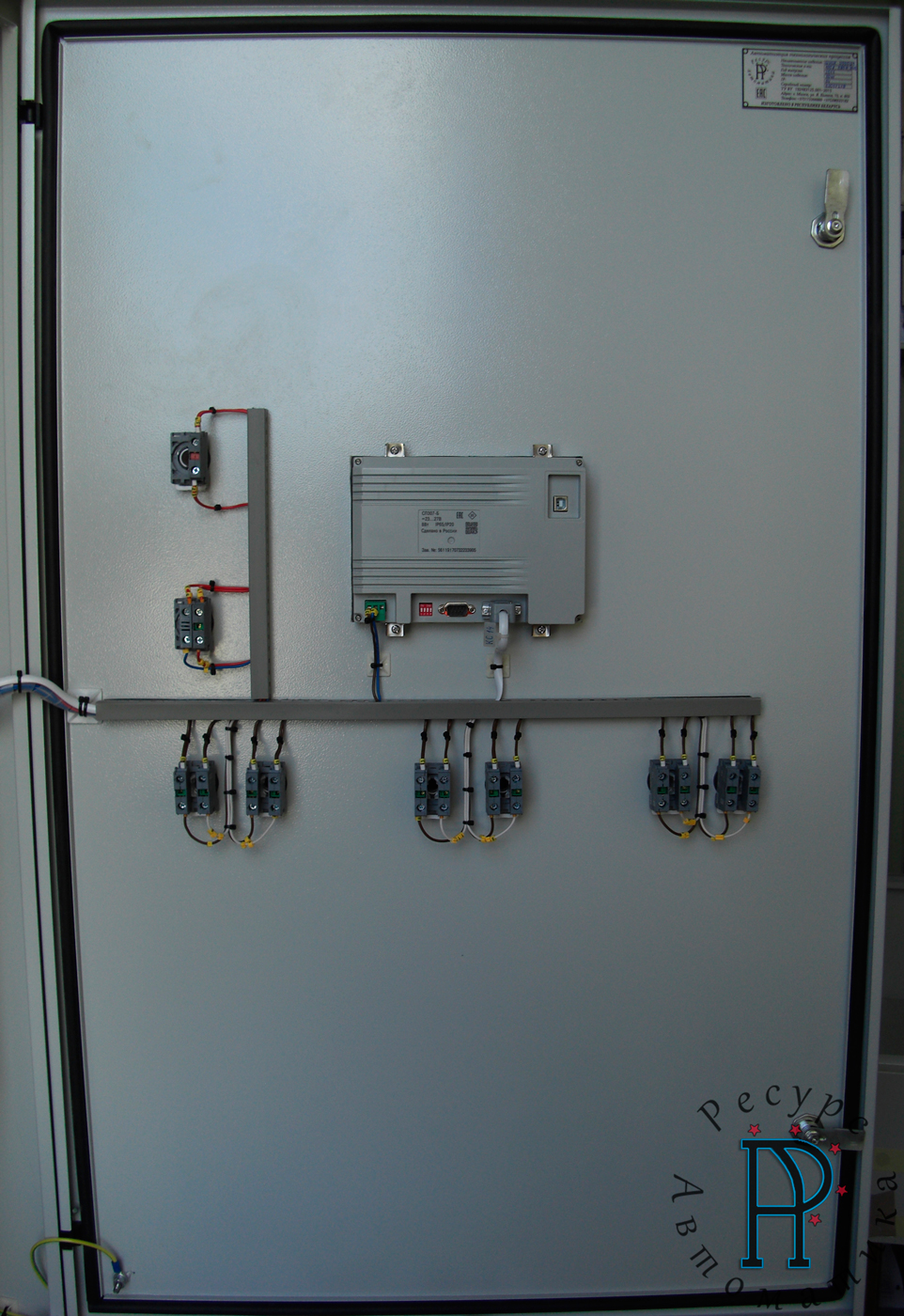

На базе оборудования ОВЕН разработана система управления тепловым пунктом. Питание электрооборудования системы управления осуществляется от трехфазной сети переменного тока напряжением 380 В ±10 % и частотой 50 Гц ±1 % (3 фазы N+PE). Номинальный ток вводного выключателя Iн.= 100 А.

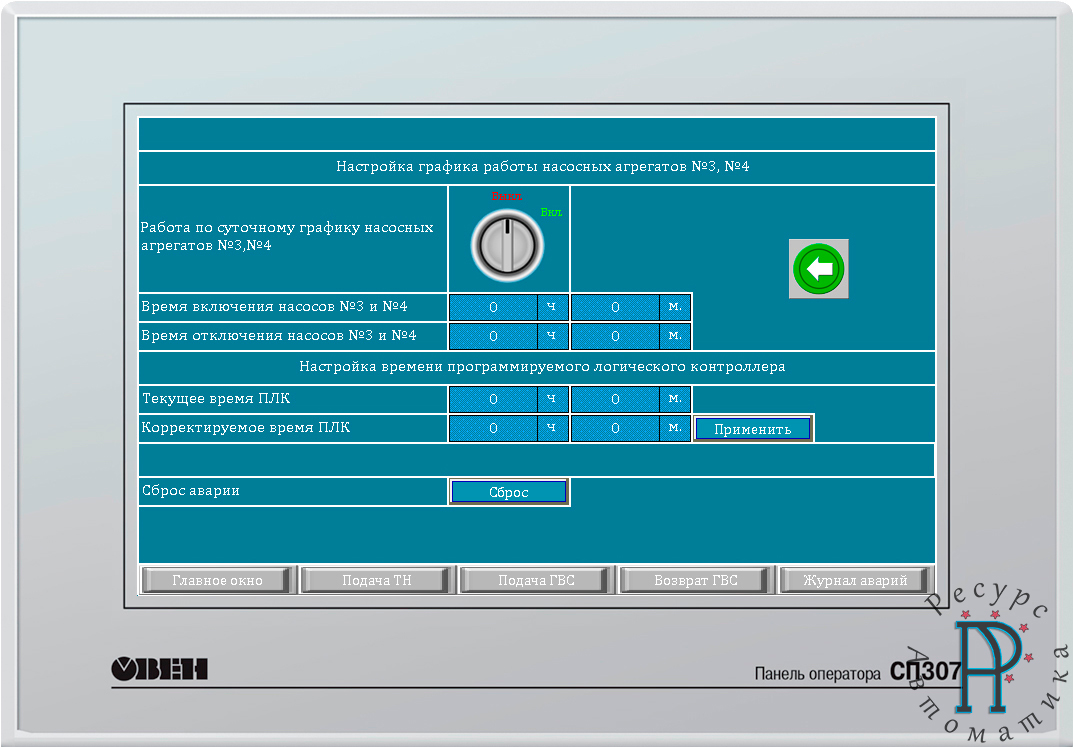

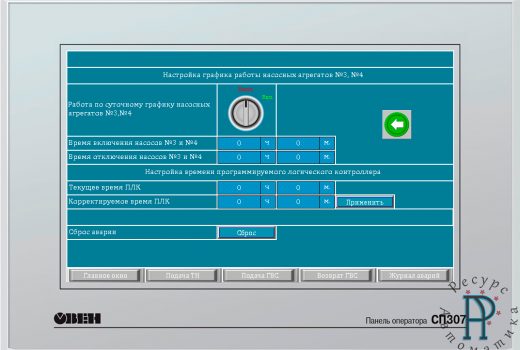

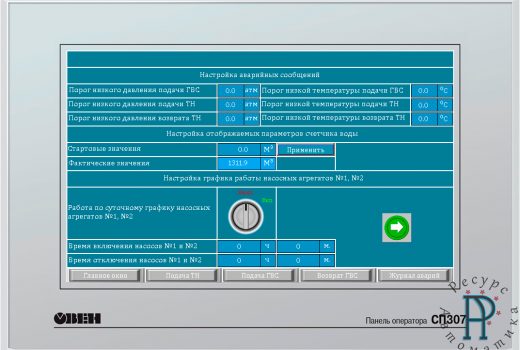

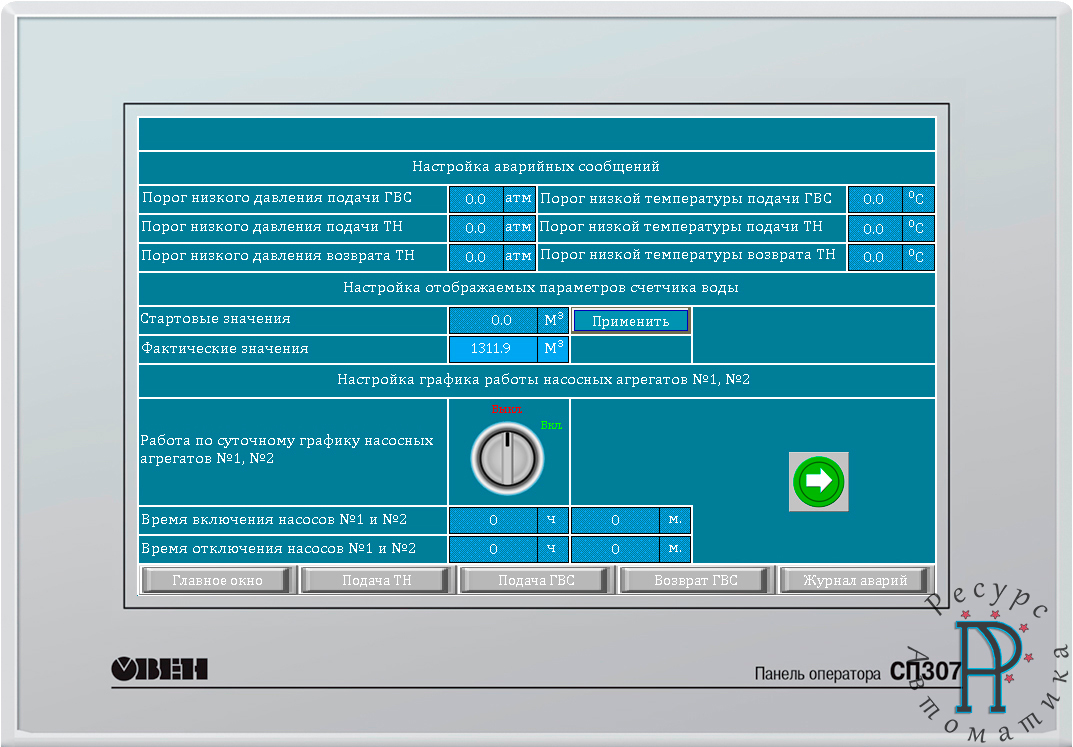

Общее управление системой осуществляется программируемым контроллером ОВЕН ПЛК110. В системе также используется сенсорная панель оператора ОВЕН СП307, модуль ввода аналоговых сигналов ОВЕН МВ110-224.8А, датчик температуры ОВЕН ДТС035Л и датчик давления ОВЕН ПД100.
Система управления обеспечивает
- управление вращением шести насосных агрегатов как с помощью частотно-регулируемого привода, так и прямого включения насосных агрегатов в сеть при помощи контакторов;
- сбор данных с прибора учета расхода воды;
- контроль проникновения в павильон теплового пункта и сигнализацию информации на диспетчерский пункт;
- контроль всех аварийных ситуаций и передачу их на диспетчерский пункт;
- смену насосных агрегатов в зависимости от времени наработки;
- автоматический ввод резервного насосного агрегата в работу при выходе из строя основного;

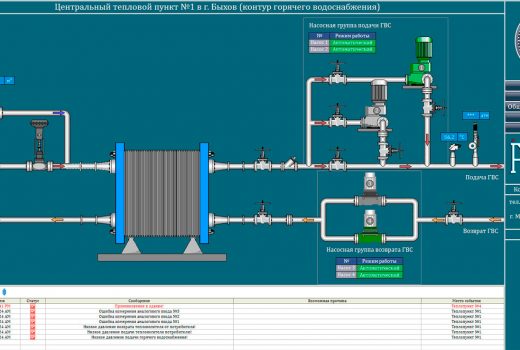

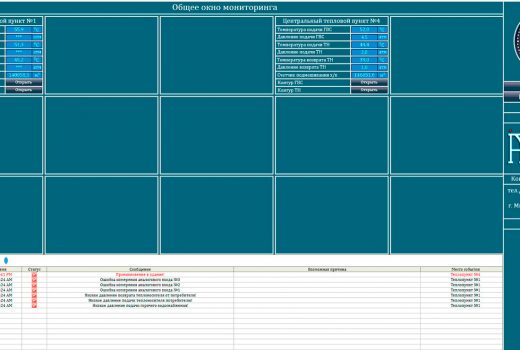

- подключение в локальную сеть Ethernet для связи с верхним уровнем посредством канала связи GPRS с помощью модема.
Питание внутренних цепей управления, сигнализации, внешних полевых устройств осуществляется напряжением =12/24 В.
