Автоматизация угольной котельной в поселке Оловянная

Компания «Монтаж автоматики» выполнила автоматизацию котельной в поселке Оловянная.

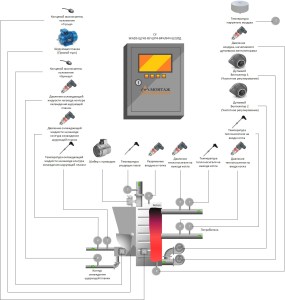

SKAZIS-ЩУК3-ВУ-ШП4-В4Ч/В4Ч-Ш220Д является станцией управления водогрейным угольным котлом КВм-1,85, оборудованным:

• Водогрейный угольный котел, оборудованной шурующей планкой:
• Привод шибера дымохода — 1 шт.;
• Электродвигатель дутьевого вентилятора (до 4 кВт) — 2 шт.;
• Электропривод шурующей планки (до 4 кВт) — 1 шт.

СУ имеет в своем составе необходимый перечень элементов и обеспечивает автоматическое управление котлом, контроль технологических параметров и автоматическую подачу топлива.

Цели:

• Обеспечение автономной работы объекта без необходимости присутствия дежурного персонала, сокращение фонда оплаты труда;
• Снижение затрат на эксплуатацию объектов за счет оптимизации режимов работы оборудования;
• Повышение надежности функционирования объектов за счет замены устаревшего и изношенного оборудования.

Задачи:

• Обеспечение автоматической работы котельного оборудования;
• Поддержание технологических параметров на требуемом уровне;
• Контроль состояния и обеспечение защиты электрооборудования объектов.

СУ обладает следующими функциями:

1. Управление оборудованием котла в ручном и автоматическом режимах;

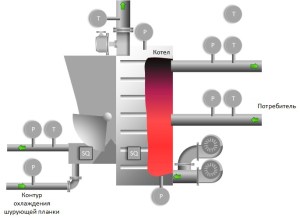

2. Измерение, индикация и контроль технологических параметров работы котла:

• температура теплоносителя на выходе котла;
• давление теплоносителя на выходе котла;
• температура теплоносителя на входе котла;
• давление теплоносителя на входе котла;
• давление воздуха, нагнетаемого дутьевыми вентиляторами;
• разрежение в топке котла;
• температура наружного воздуха;
• температура уходящих газов;
• давление теплоносителя на входе контура охлаждения шурующей планки;
• давление теплоносителя на выходе контура охлаждения шурующей планки;
• температура теплоносителя на выходе контура охлаждения шурующей планки;

3. Отображение на лицевой панели станции управления значений основных технологических параметров:

• температура теплоносителя на выходе;
• давление теплоносителя на выходе;
• температура теплоносителя на входе котла;
• давление теплоносителя на входе котла;
• разрежение в топке котла;
• давление воздуха, нагнетаемое дутьевым(и) вентилятором(ми);
• время, оставшееся до загрузки угля в топку котла;

4. Блокировки и защиты:

• контроль напряжения питающей сети (посредством РКФ), отключение электродвигателей при отклонении напряжения за установленные пределы;
• останов котла (блокировка работы дутьевого(ых) вентилятора(ов) и шурующей планки – прекращение подачи топлива) при недостаточном разрежении в топке котла;
• останов котла при отсутствии циркуляции теплоносителя;
• останов котла при неработающем дымососе
• останов котла при отклонении температуры или давления теплоносителя на входе или на выходе котла за установленные пределы;
• останов котла при отклонении температуры или давления теплоносителя в контуре охлаждения шурующей планки за установленные пределы;
• останов котла при аварии дутьевого(ых) вентилятора(ов) или шурующей планки;

5. Светозвуковое оповещение при возникновении нештатных и аварийных ситуаций:

• встроенный в лицевую панель станции управления звонок;
• внешний светозвуковой оповещатель (в станции управления котлом предусмотрены клеммы для подключения);
• съем звука и временное отключение сигнализации (квитирование) посредством кнопок контроллера;

6. Интегрирование в систему диспетчеризации:

• интерфейс RS-485 (протокол Modbus RTU) для передачи значений ВСЕХ контролируемых параметров, режимов работы, состояний оборудования, для удаленного редактирования значений ВСЕХ конфигурационных параметров и уставок, а также для дистанционного управления оборудованием котла.

Преимущества:

• Автоматизированный технологический процесс (для контроля достаточно одного оператора) и максимально гибкая настройка всех параметров;
• В случае сбоя в работе технологического оборудования его отключение произойдет автоматически;
• В случае неполадки в каком-либо узле системы, ремонтный персонал сможет моментально отыскать место повреждения благодаря наличию огромного количества датчиков;
• Благодаря применению современных энергосберегающих технологий, ПИД-регулирования и погодозависимого регулирования, достигается более 30% экономии энергоресурсов;
• Возможность диспетчеризации.
