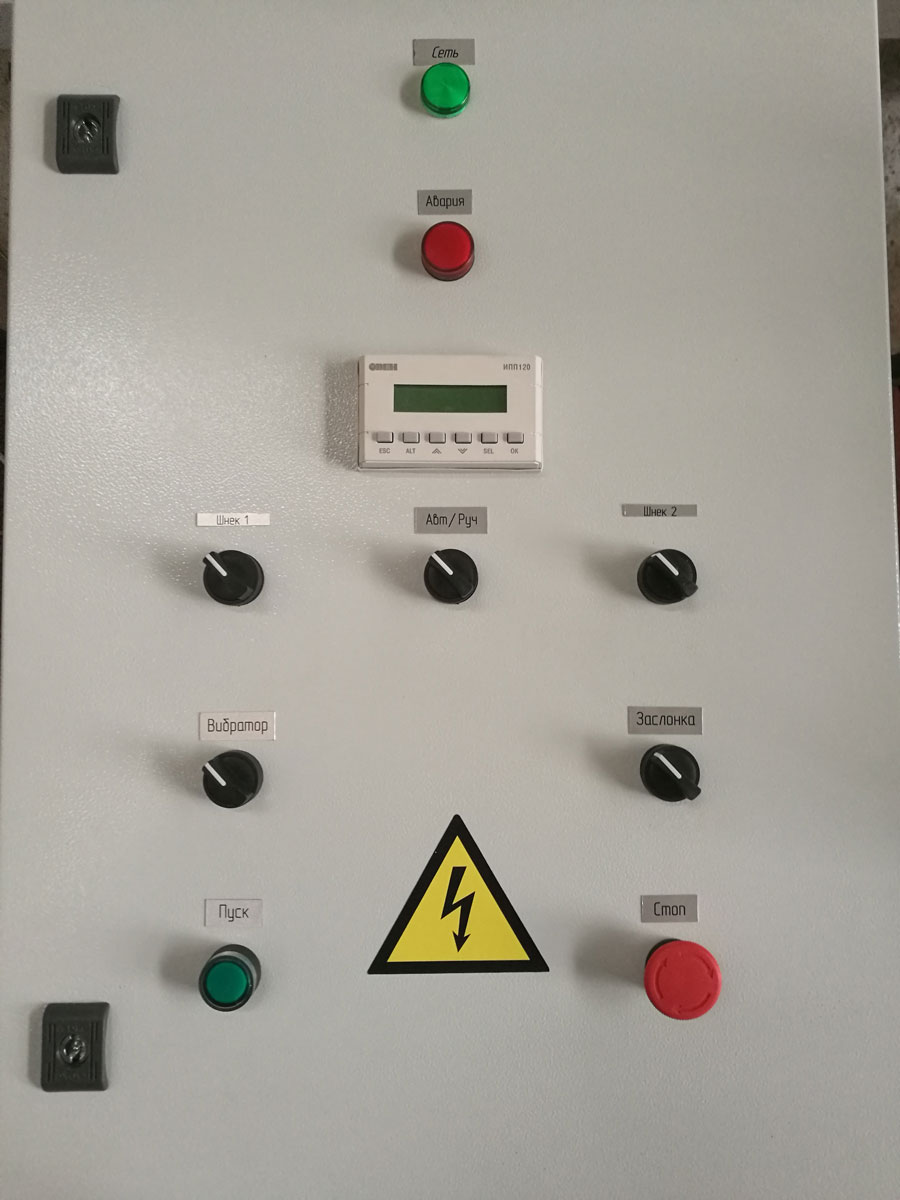

Автоматизирована установка растаривания и дальнейшей дозации сыпучих материалов в требуемом количестве. Шкаф управления предназначен для фасовки сыпучих материалов. Измерение веса реализовано с помощью тензодатчиков, модуль преобразования сигналов тензодатчиков – ОВЕН МВ110-224.1ДТ. Управление, настройка и работа осуществляется с помощью информационной программируемой панели ОВЕН ИПП120.
Реализация проекта
Для реализации данного проекта применена система автоматики с использованием информационной программируемой панели ОВЕН ИПП120. В состав системы управления также входят: модуль аналогового ввода сигнала тензодатчика ОВЕН МВ110-224.1ТД, к ним подключаются 4 тензодатчика. Связь между ИПП120 и МВ110-224.1ТД осуществляется с помощью интерфейса RS-485 по протоколу Modbus RTU. Применяется также модуль дискретного ввода/вывода ОВЕН МК110-220.4ДН.4Р, к нему подключаются исполнительные механизмы. Связь между ИПП120 и МК110-220.4ДН.4Р осуществляется с помощью интерфейса RS-485 по протоколу Modbus RTU.
Алгоритм работы
На панели оператора задается уставка необходимого веса. Биг-бег со смесью перемещают и опускают на нож растаривателя. Смесь из биг-бега высыпается в бункер растаривателя (для лучшей выгрузки смеси установлен вибратор). Далее запускается фасовка смеси из растаривателя с помощью шнека. Особенностью данной системы является точное дозирование, хранение истории событий и журнала аварий. Все это оператор может посмотреть на панели ИПП120.
