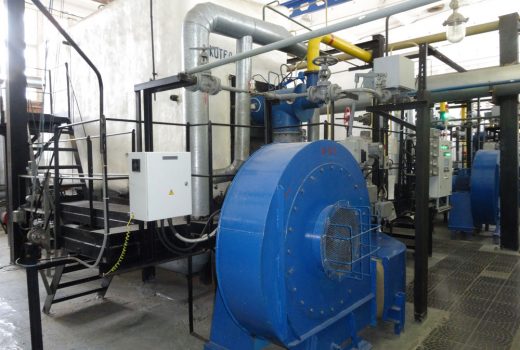

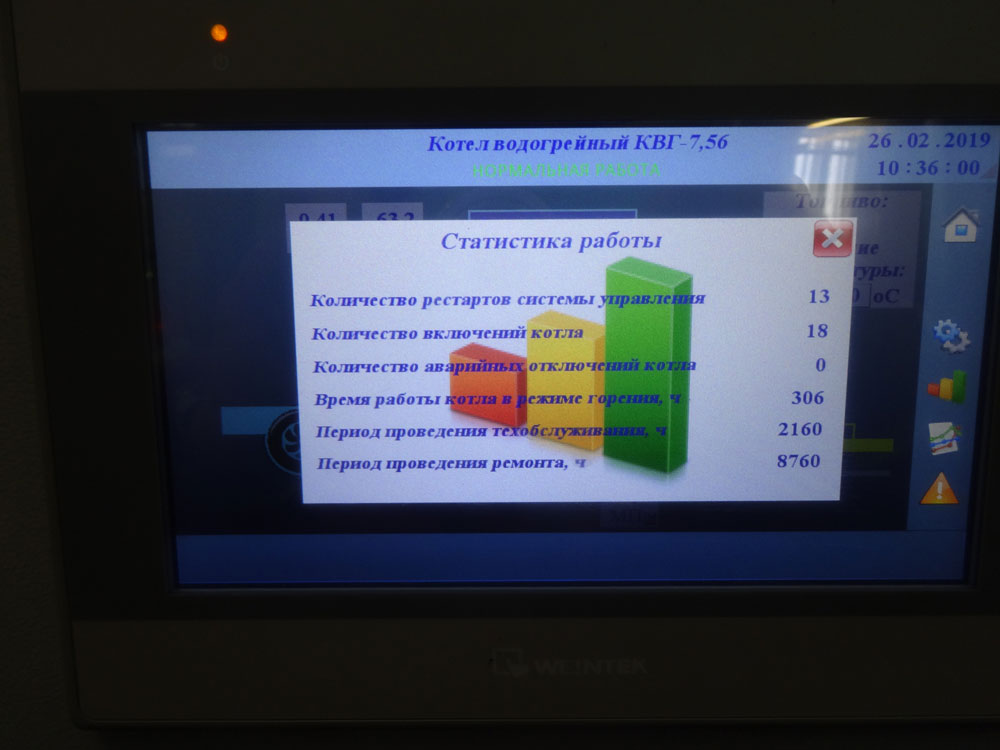

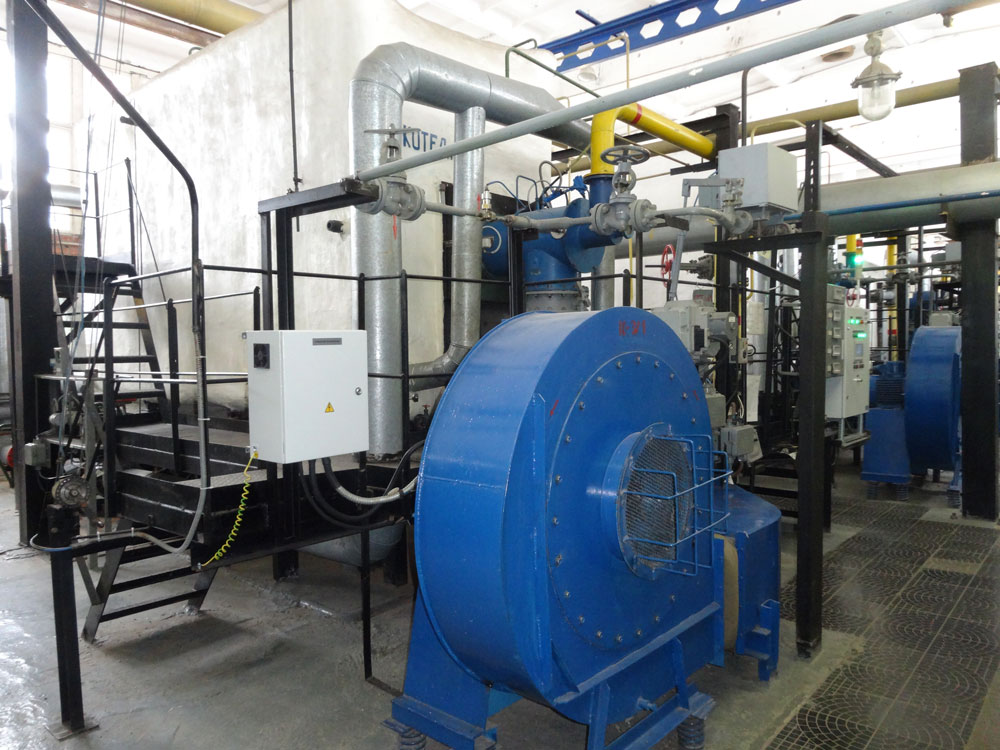

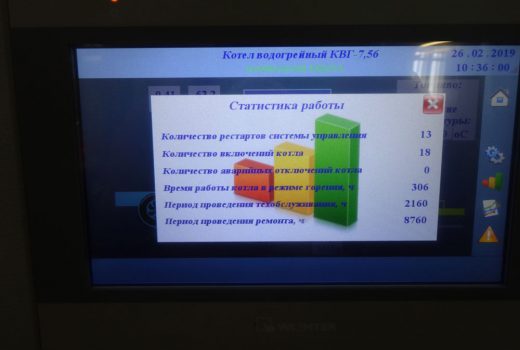

Автоматизированная система управления котлом разработана на базе программируемого логического контроллера ОВЕН ПЛК110-60 и модулей аналогового ввода с универсальными входами ОВЕН МВ110-224.8А. Для визуализации применяется панель оператора, для питания автоматики используются блоки питания ОВЕН БП15Б и БП14Б.
В системе управления реализованы следующие функции
- задание параметров работы котлоагрегата;
- проверку герметичности газовой арматуры;
- розжиг котла;
- обеспечение безопасности сжигания топлива;
- автоматическое поддержание заданных параметров работы;
- информирование оперативного персонала о режимах, параметрах и нарушениях технологического процесса;
- отключение котлоагрегата;
- диагностика технических средств АС.
Обеспечение безопасности реализуется автоматическим отключением котлоагрегата при возникновении следующих аварийных ситуаций
- отключение электропитания;
- нарушение герметичности газовой арматуры перед розжигом;
- отсутствие пламени газового электрозапальника при розжиге;
- отсутствие пламени горелки котла;
- повышение значения разрежения в топке котла;
- повышение или понижение значения давления газа на горелке;
- повышение или понижение значения давления резервного топлива на горелке;
- повышение или понижение значения давления воздуха на горелке;
- повышение или понижение значения давления воды на выходе котла;
- повышение или понижение значения температуры воды на выходе котла;
- обрыв электрических цепей измерительных каналов.
АС предназначена для непрерывной работы в режимах
- готовность к работе;
- проверка герметичности;
- вентиляция;
- розжиг;
- прогрев;
- нормальная работа;
- отключение.
