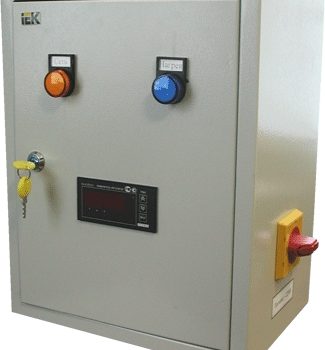

Блок управления печью 4,5 кВт

Блок управления печью предназначен для точного регулирования температуры в печи общей мощностью 4,5 кВт.

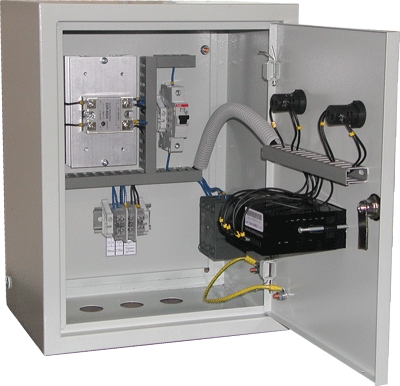

Сигналы с термодатчика поступают на измеритель-регулятор ТРМ1-Щ2.У.Т, к выходу которого подключается однофазное твердотельное реле SSR-40, управляющее двумя ТЭНами. Автомат АВВ 25А осуществляет аварийную защиту. Измеритель-регулятор ТРМ1-Щ2.У.Т настраивается на используемый термодатчик.

• Напряжение питания: ~220В
• Максимальная мощность нагрузки: 4,5 кВт
• Количество фаз: 1
• Исполнение: IP31
• Габаритные размеры (В×Ш×Г): 395×310×220 мм

Особенности:

• Двухпозиционное управление
• Специально предусмотренное отверстие со съемной крышкой снизу щита для подключения через клеммы нагрузки, питания щита и термодатчика

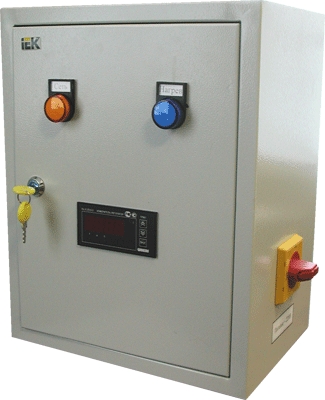

• Индикатор подачи напряжения на ТЭНы на передней дверце шкафа
• Индикатор наличия сетевого питания на передней дверце шкафа
• Подача питания на щит осуществляется с помощью пакетного выключателя на 45А, который расположен с правой стороны щита и вынесен наружу

Технические характеристики:
