Энергосберегающая система отопления многоэтажного жилого дома

Разработана энергосберегающая система отопления многоэтажного жилого дома.

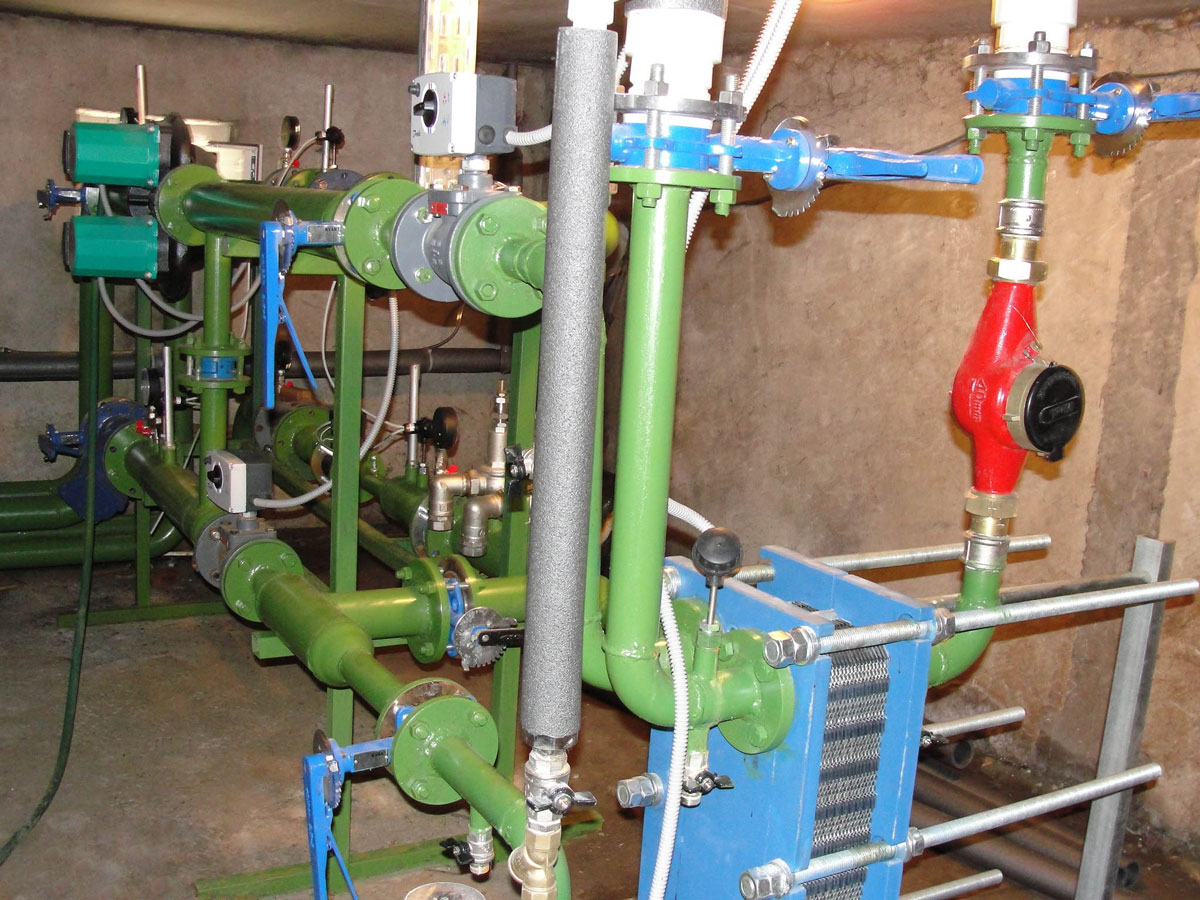

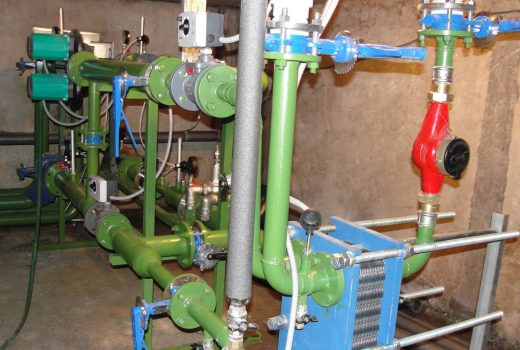

В проекте использовалось следующее оборудование:

• Регулирующие клапаны с приводным механизмом.
• Сдвоенный циркуляционный насос.
• Узел учета тепловой энергии и теплоносителя системы отопления и горячего водоснабжения.
• Источник бесперебойного питания для контроллера и привода регулирующего клапана.

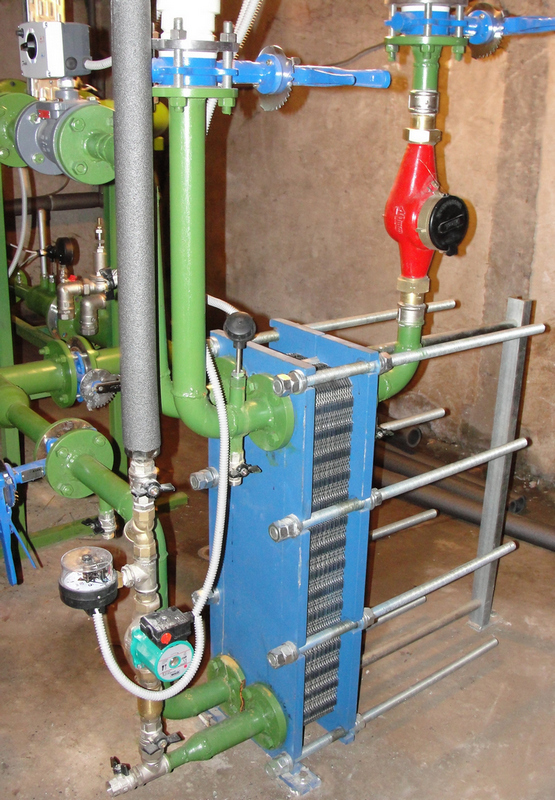

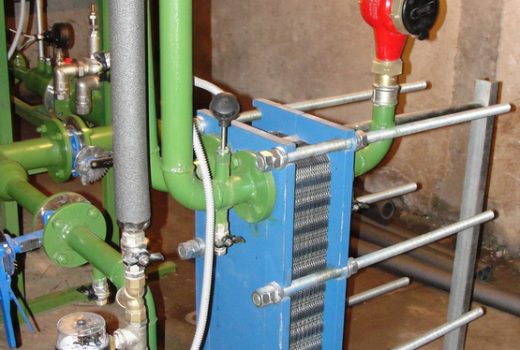

• Скоростной пластинчатый водоподогреватель для приготовления горячей воды.
• Линия циркуляции горячей воды.
• Станция поддержания давления в системе водопровода с частотным регулированием.

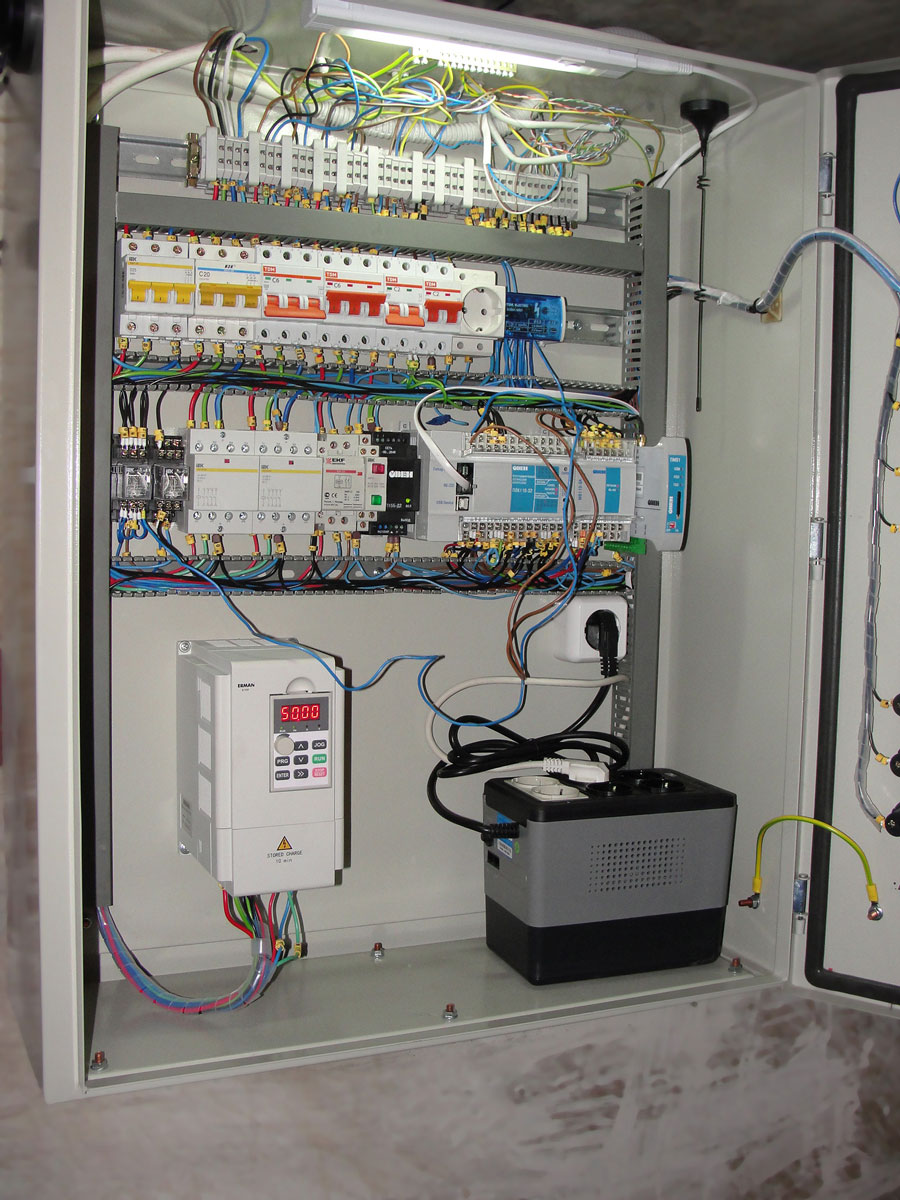

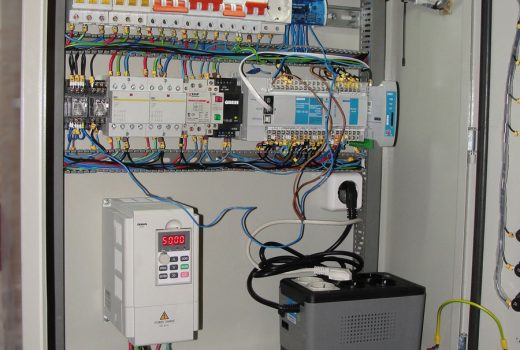

Система управления разработана на базе оборудования ОВЕН:

• Графическая панель оператора ИП320.
• Датчик давления ПД100-311.
• Программируемый контроллер ПЛК110.
• Модем GSM/GPRS ПМ01.
• Модуль ввода аналоговый МВ110-8А.
• Термопреобразователь ДТС3005.

Контроллер теплового пункта непрерывно получает данные от датчиков температуры, установленных на трубопроводах и снаружи здания, рассчитывает необходимую температуру и регулирует ее с помощью клапана с приводным механизмом. При этом циркуляционный насос, обязательный для такой системы, будет равномерно снабжать теплоносителем все части здания.
