Требовалось модернизировать шаговый привод для станка, который производит тиснение этикеток для алкогольной промышленности. В качестве шагового привода был выбран двигатель Stepline, контроллер управления шаговым двигателем и блок питания Stepline на 60 В.

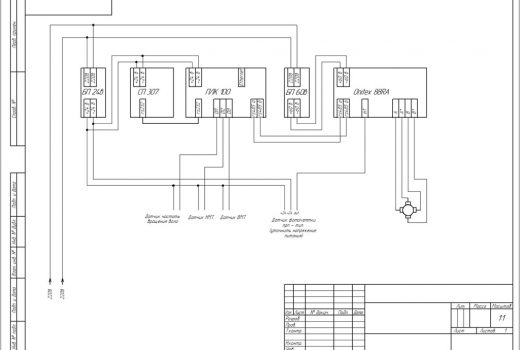

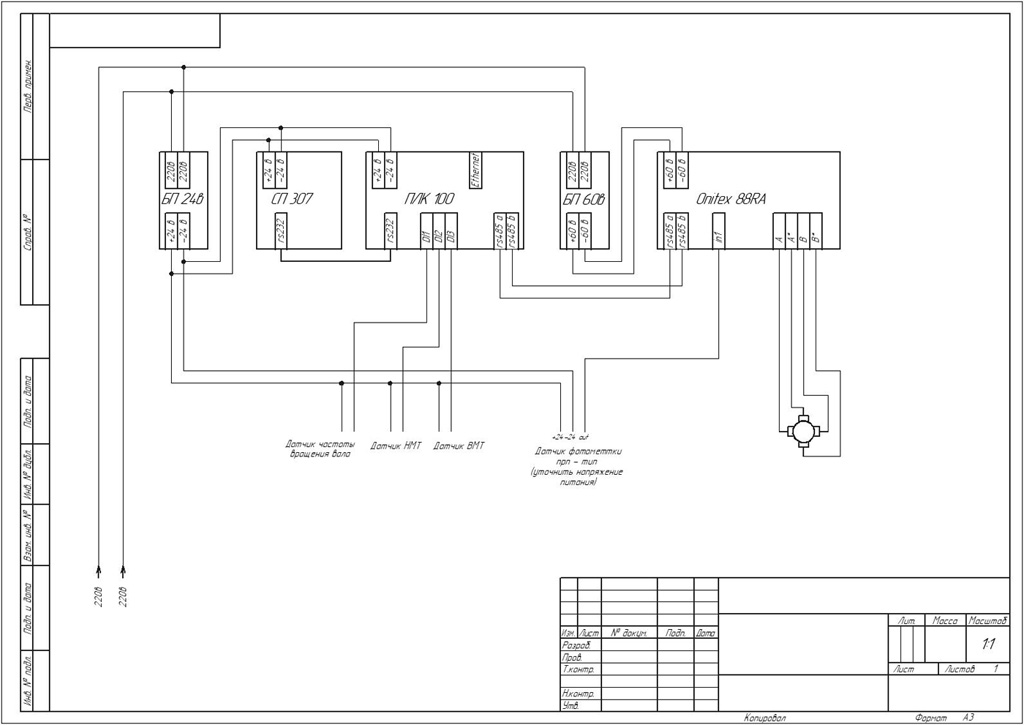

В качестве управляющего контроллера был применен ОВЕН ПЛК100, для визуализации – сенсорная панель оператора ОВЕН СП307, питание устройств обеспечивает блок питания ОВЕН БП30.

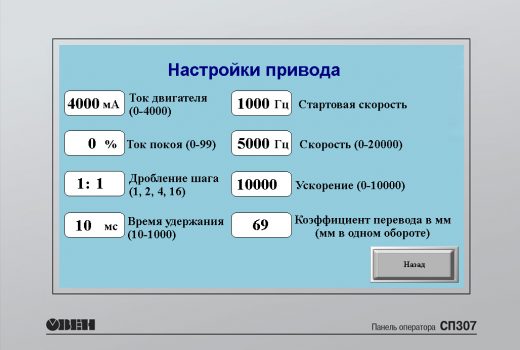

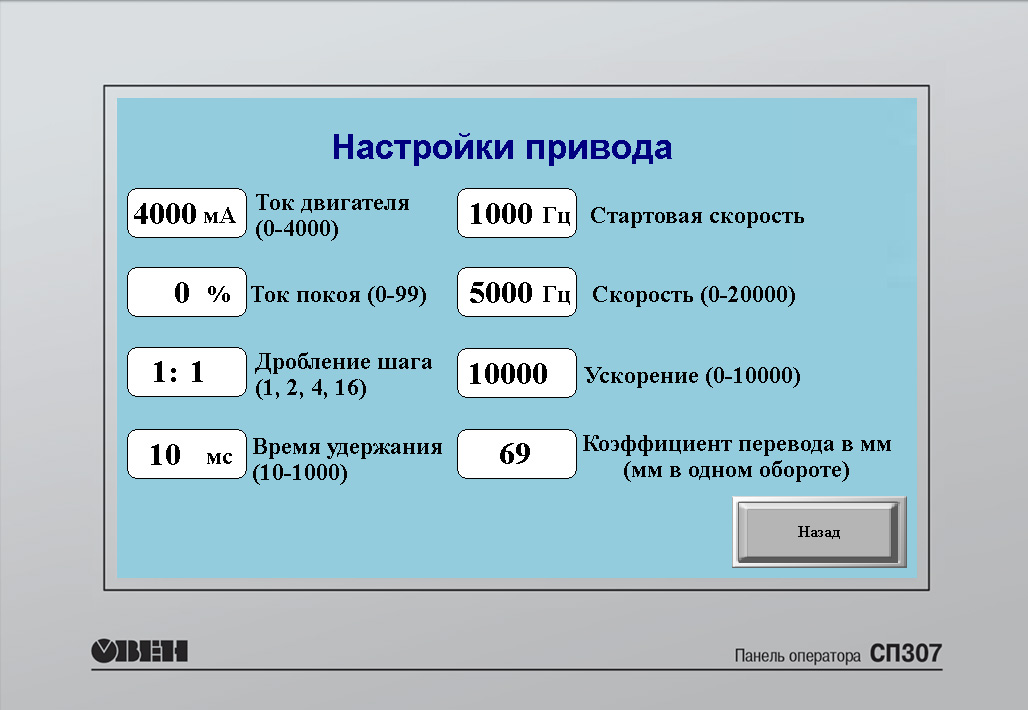

Оператор, используя панель, задает настройки привода, основные настройки печати и управляет включением или отключением тиснения, а также осуществляет выбор режима работы: с фотометкой или без фотометки. Контроллер ОВЕН ПЛК100 управляет контроллером шагового двигателя по RS-485 по протоколу Modbus RTU.
Режим работы без фотометки. Оператор вводит длину этикетки в мм, а программа пересчитывает их в шаги привода. Как только пресс отошел от нижней мертвой точки (НМТ), ПЛК подает команду на выполнение приводом заданное количество шагов, и привод протягивает пленку с этикетками и ждет, пока пресс дойдет до НМТ, после чего цикл повторяется.
Режим работы с фотометкой. При тех же условиях ПЛК дает приводу команду на движение до датчика фотометки, который подключен к контроллеру шагового привода. Т.к. у него полярность NPN и быстродействие выше, нет потерь на передачу команд по сети RS-485 и выполнение цикла программы. Контроль работы шагового привода осуществляется по сети RS-485.
