Модернизация упаковочного узла линии розлива молока и молочной продукции

Задача автоматизации

Модернизация системы управления упаковщика «УМ-1 Автомат» на ЗАО «Барнаульский молочный комбинат» (г. Барнаул Алтайский край).

Необходимость автоматизации

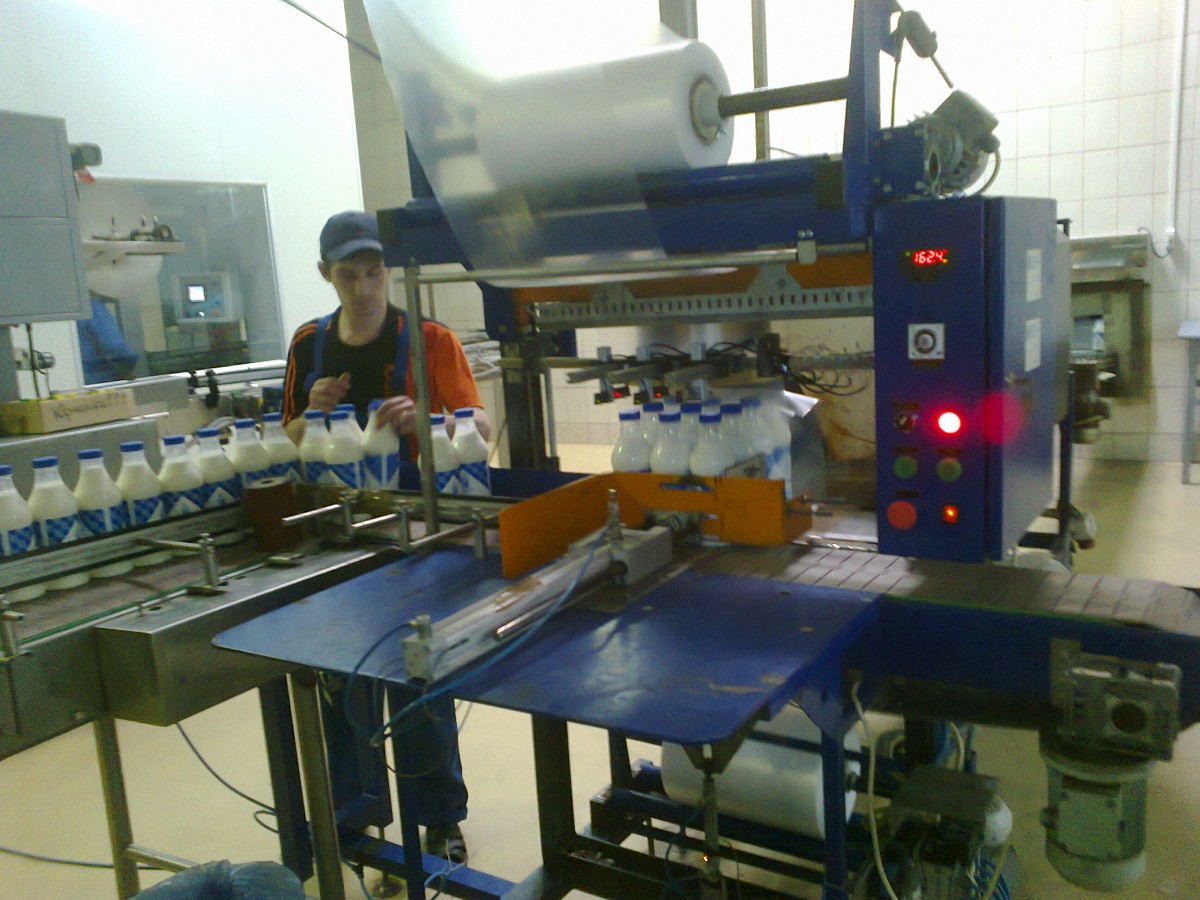

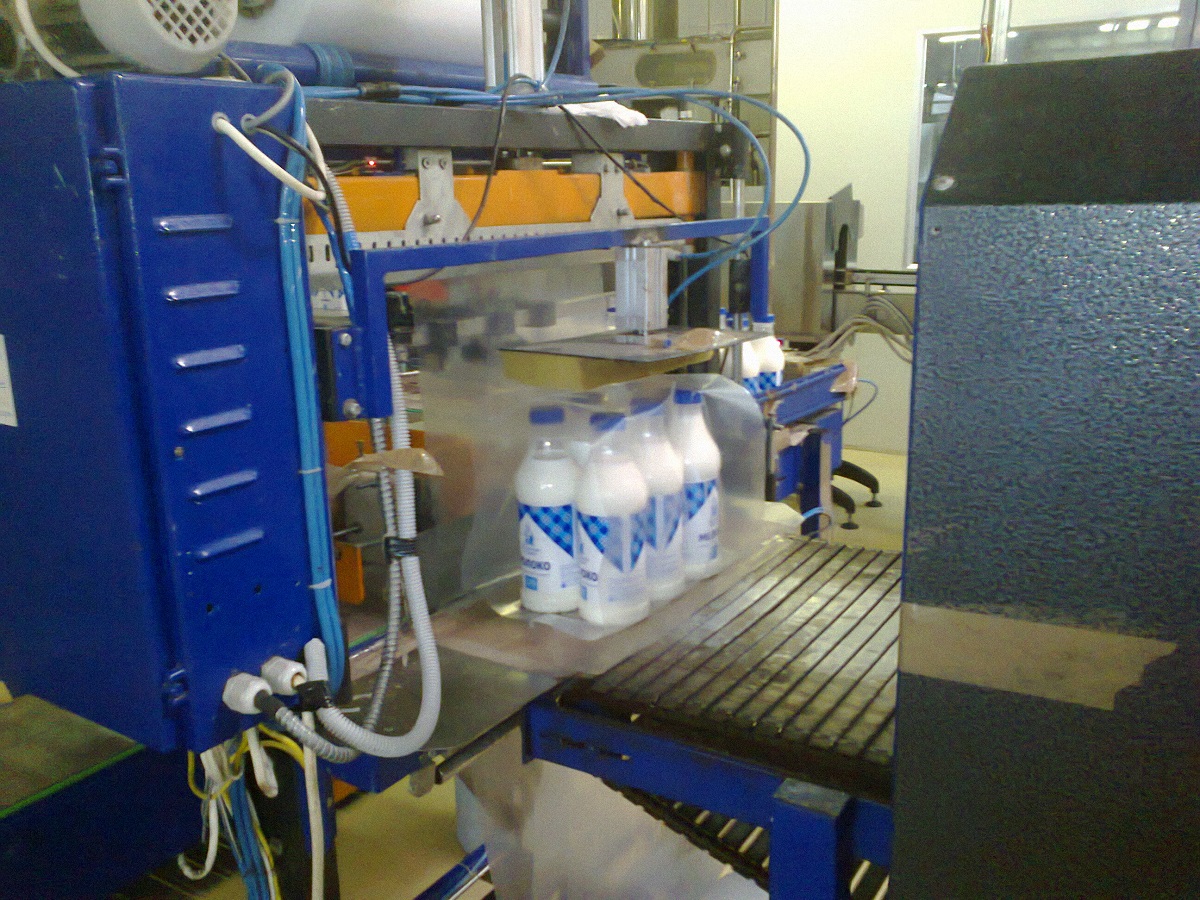

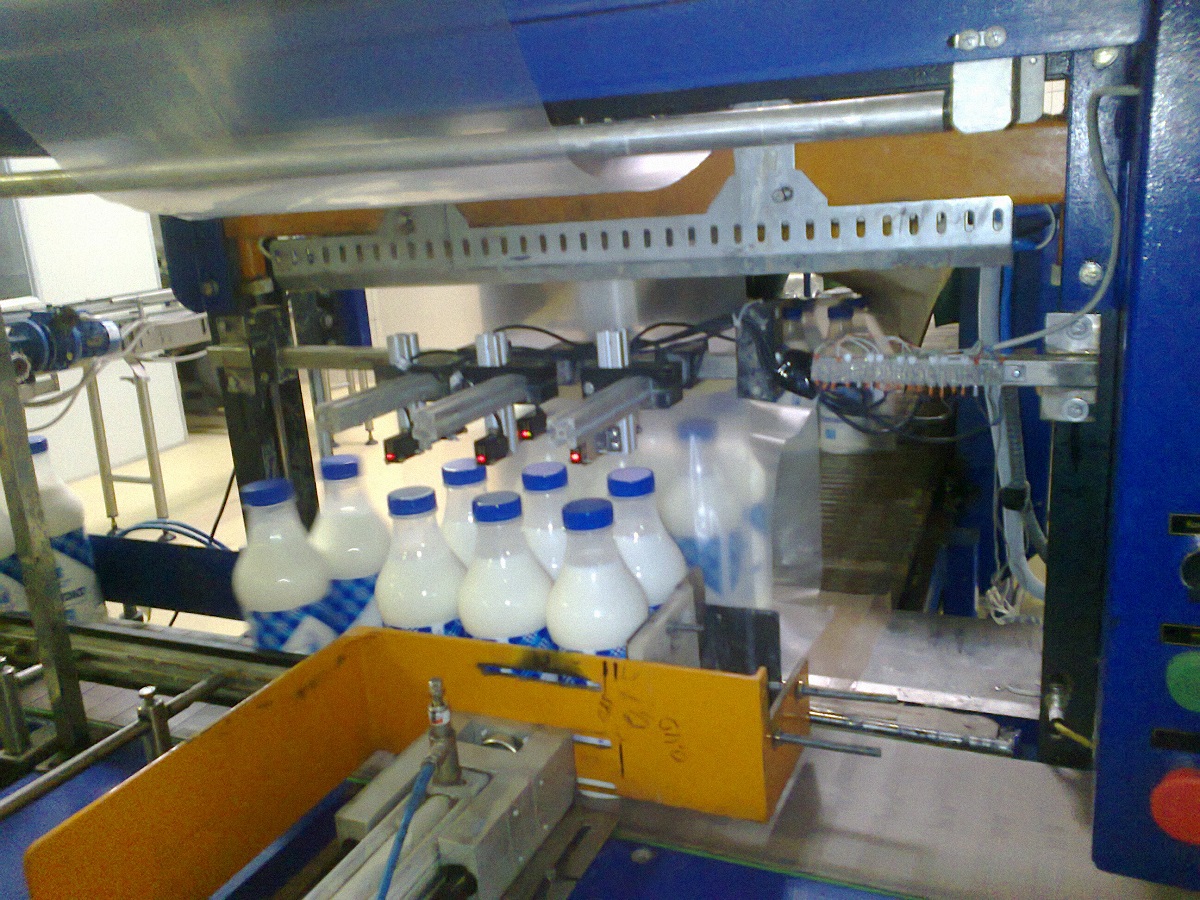

Молоко и молочная продукция разливаются в ПЭТ-бутылки. Данный узел представляет собой автомат групповой упаковки, который собирает в конце линии розлива бутылки в группу по 6 штук и упаковывает их в термоусадочную пленку. Упаковщик «УМ-1 Автомат» изначально имел схему управления, выполненную на 6 реле, которая часто выходила из строя и в конце концов стала практически неремонтопригодной. А для предприятия суточный простой линии – это большие деньги, поэтому было принято решение модернизировать данный аппарат с применением нового современного оборудования.

Реализация проекта и выбор средств автоматизации

Для реализации проекта было выбрано оборудование ОВЕН. В основу системы положены два основных устройства:

– программируемое реле ПР110-24.12Д.8Р (оно выполняет роль основного командоаппарата);

– блок коммутации БКМ1 (выполняет роль расширения входов для датчиков).

Программируемое реле – простое и функциональное – как нельзя лучше подходило для реализации данного проекта, кроме того, устраивало приемлемое сочетание цены и качества, а также присутствие в городе представителя (дилера) компании ОВЕН. Немаловажную роль сыграло и интуитив­но понятное программное обеспече­ние OwenLogic.

Конструктивно система управления выполнена в виде шкафа управления. Программа, записанная в программируемое реле, позволяет управлять работой «податчика» продукции на конвейер, ножа, толкателя и шторки.  Включение датчиков и исполнительных механизмов можно отследить по показаниям индикаторов на ПР110.

Результат автоматизации

В результате модернизации была достигнута устойчивая работа автомата. Значительно облегчился поиск и устранение неисправностей. Аппарат стал ремонтопригоден. За счет облегчения ремонта уменьшилось время аварийного простоя. Расширились возможности оборудования – раньше были трудности с упаковкой маломерной продукции.
