В процессе крупносерийного производства бумажных стаканов возникают ситуации, приводящие к выпуску бракованной продукции в больших объёмах. В частности, периодически возникают дефекты проклейки дна и швов продукта. В силу их периодического появления и большой скорости работы линии по выпуску стаканов персоналу не всегда удается отследить брак, поэтому было решено внедрять программно-технический комплекс технического зрения.

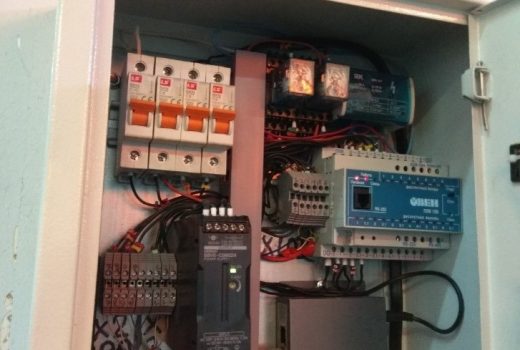

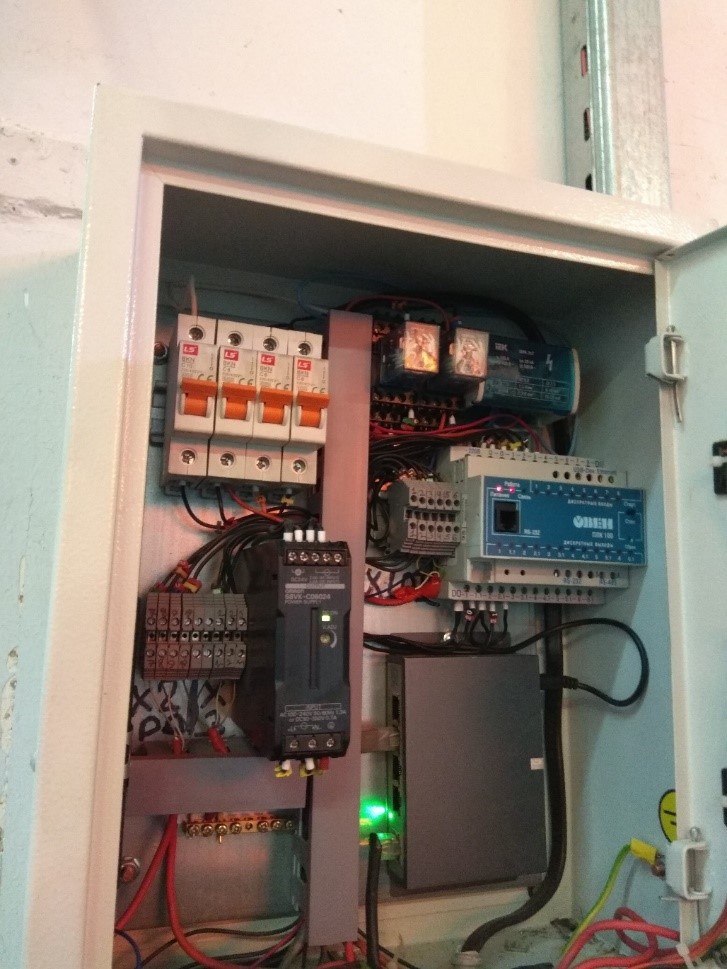

В состав программно-технического комплекса входят:

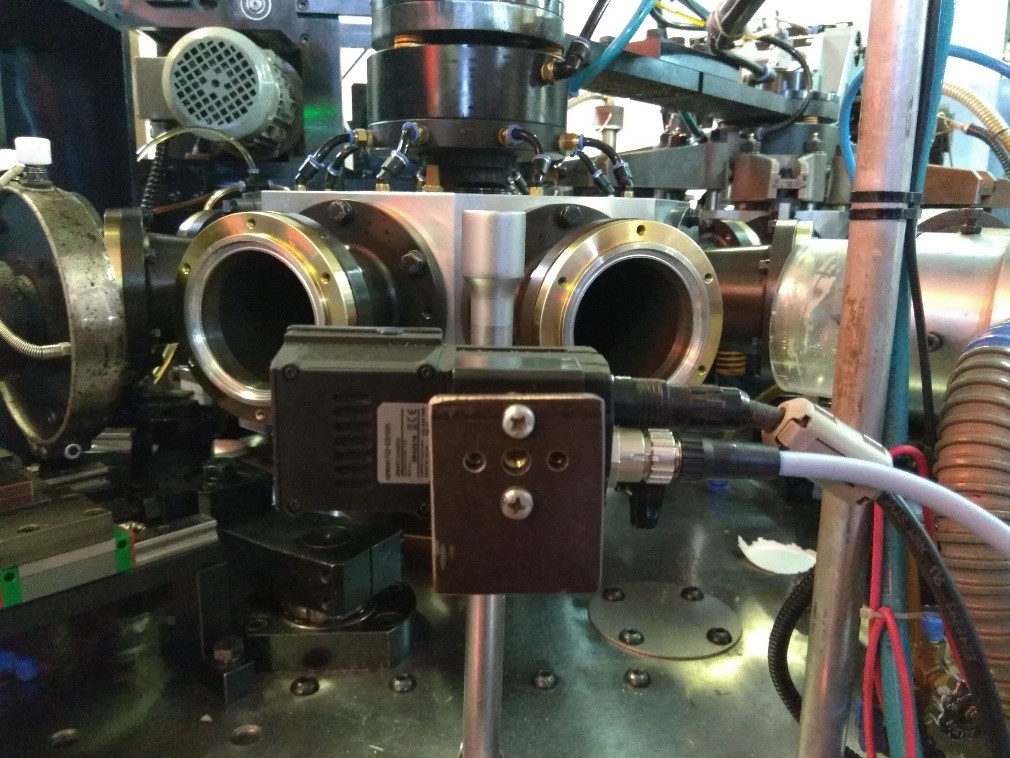

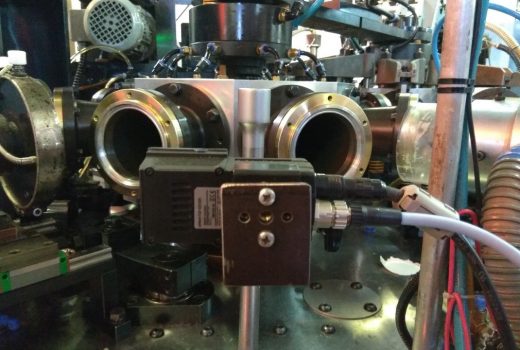

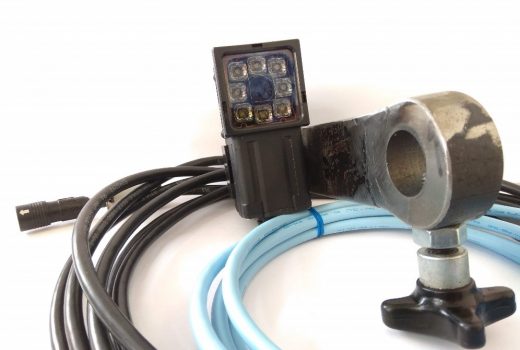

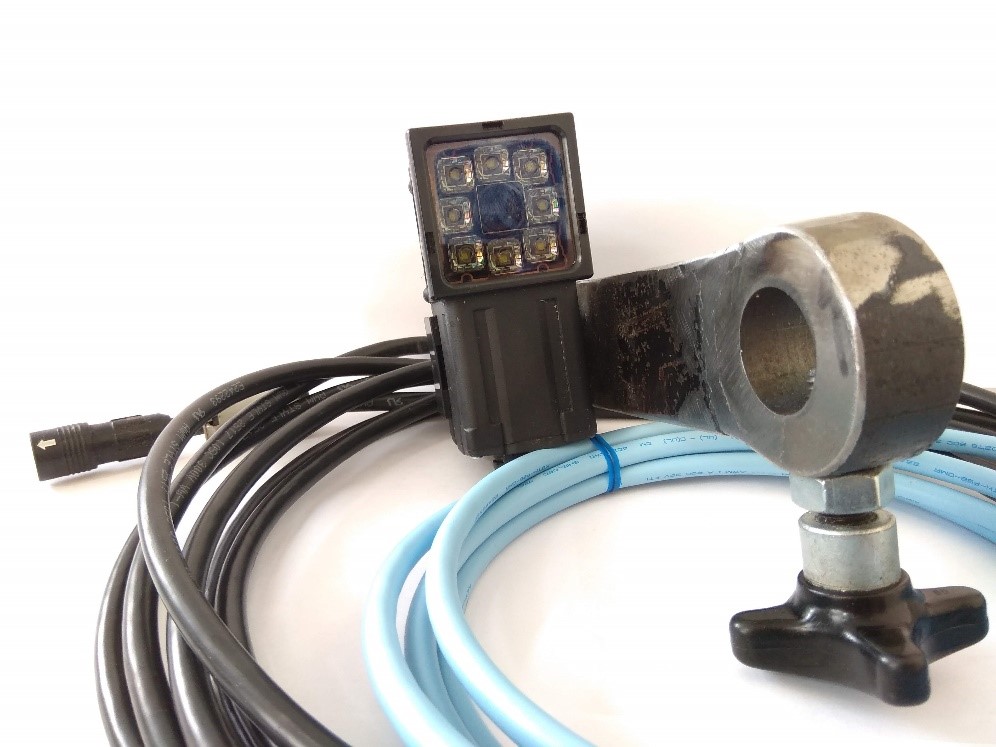

- Камера технического зрения OMRON, применяемая в качестве датчика технического зрения.
- Управляющий программируемый контроллер ОВЕН ПЛК100.

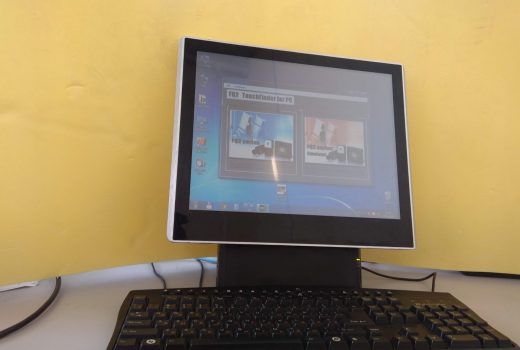

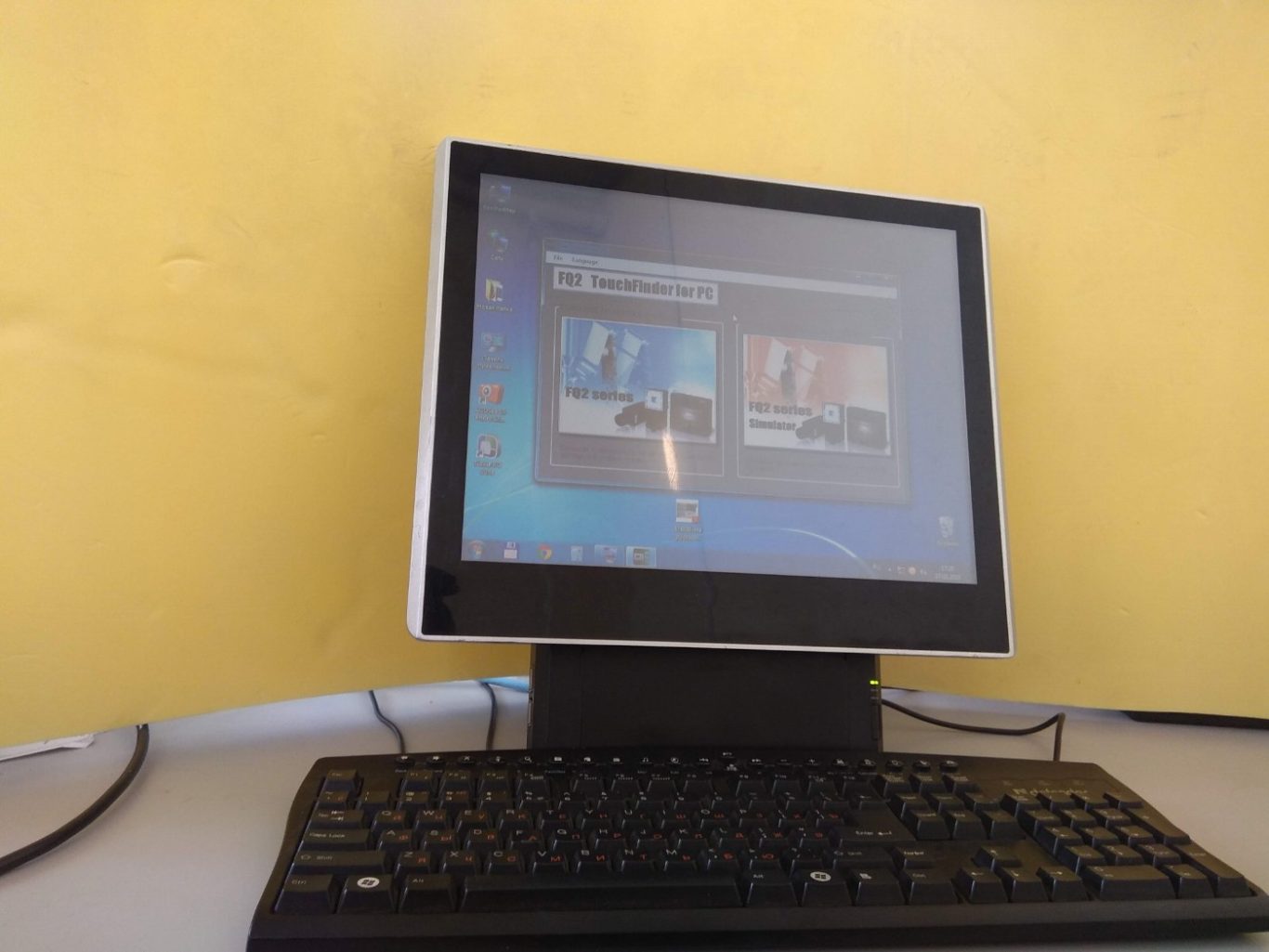

В качестве человеко-машинного интерфейса используются сенсорный моноблок с ПО «Touch finder for PC», фотодатчик Omron и источник питания 24VDC.
Система обеспечивает контроль и отбраковку стаканов по наличию дефектов, указанных в зонах контроля по наличию дна стакана, наличию и целостности стенок стакана, контроль разрывов швов дна и бока стакана, наличие загрязнений на дне и боковых стенках стаканов, наличие правильно сформированного «горлышка стакана».

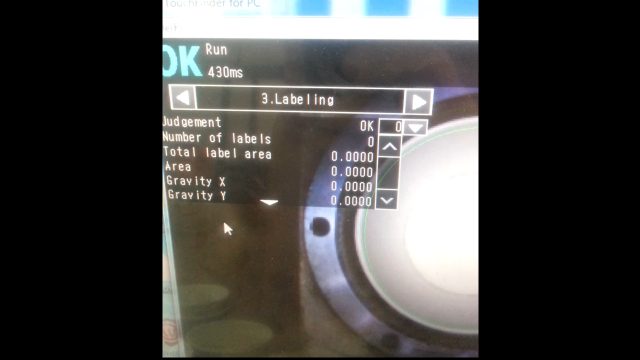

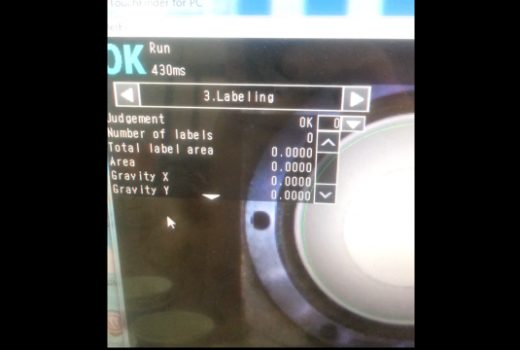

При работе системы осуществляется непрерывный контроль за каждым выпускаемым стаканом, изображение каждого выпущенного изделия сравнивается по зонам с эталонным изображением по 20 параметрам, которые анализируются датчиком технического зрения и программируемым логическим контроллером.
В случае обнаружения некондиционного стакана система активирует сортировочный клапан и удаляет стакан в брак. При выпуске более трех бракованных изделий подряд система в аварийном режиме останавливает выпуск.
