Назначение
Компанией «РСК Автоматика» (г. Калининград) на базе оборудования ОВЕН спроектирована и реализована система автоматического управления процесса водозабора, водоподготовки и распределения воды. Разрабатываемая система предназначена для контроля и управления в реальном масштабе времени технологическими процессами и водозаборными сооружениями.

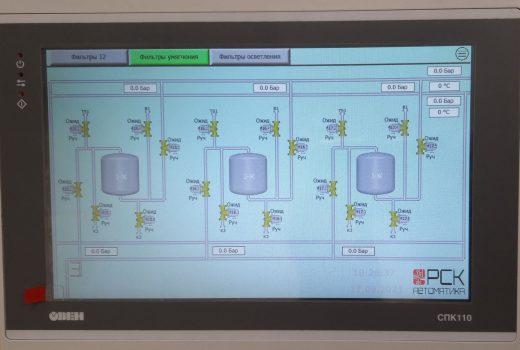

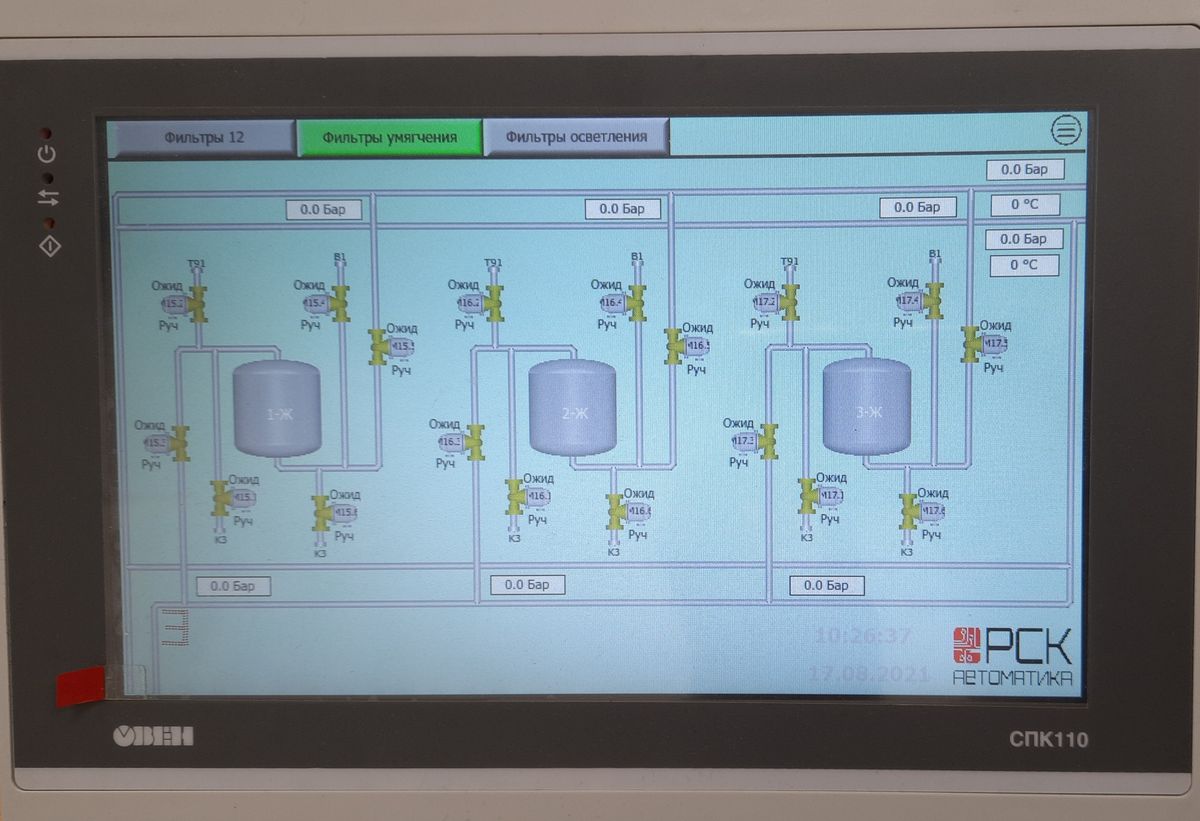

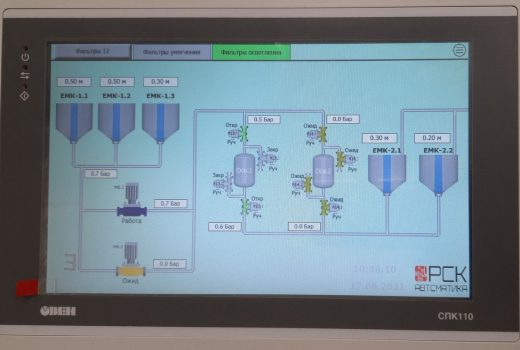

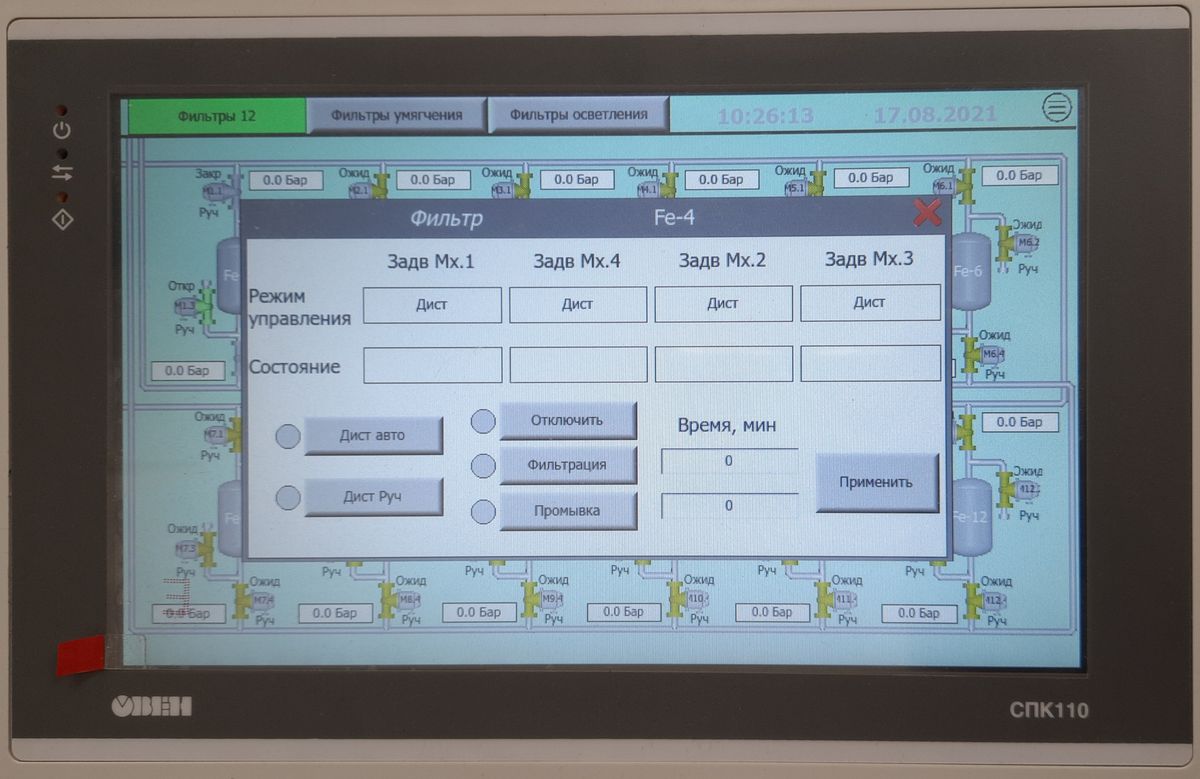

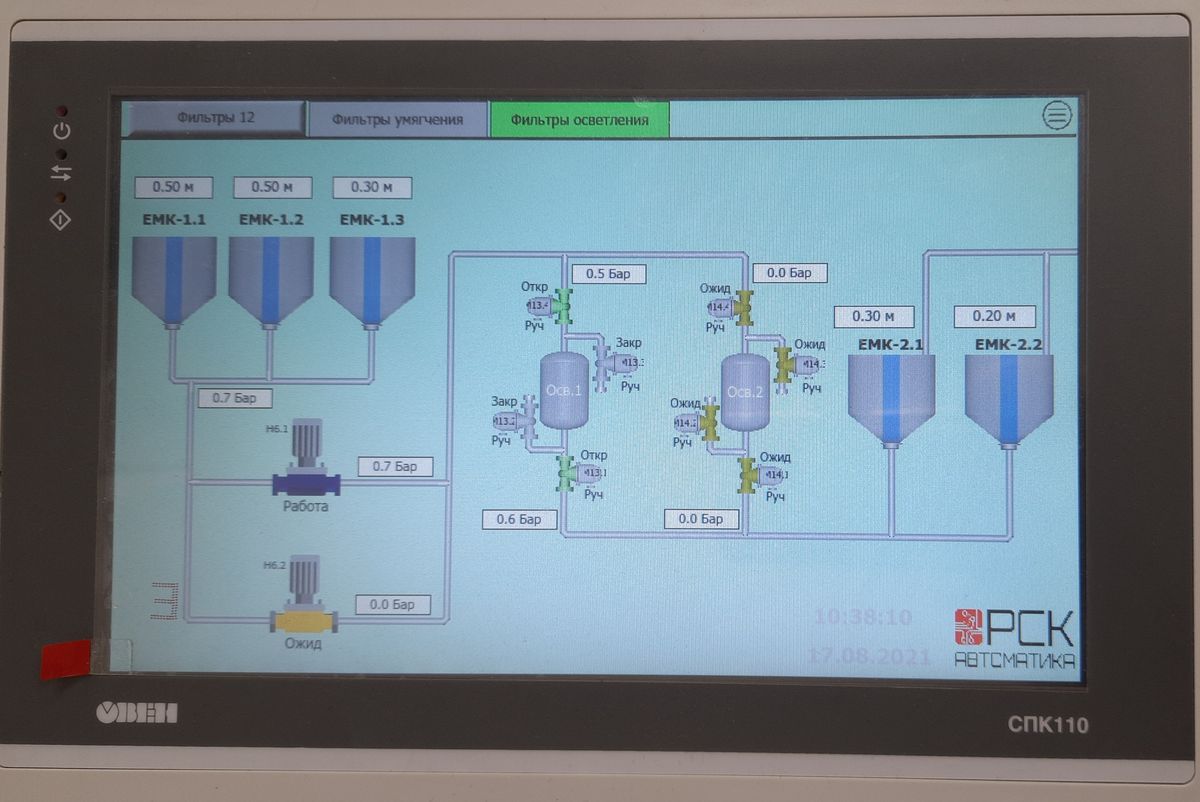

АСУ ТП включает в себя систему автоматического управления скважинных насосов, блока фильтрации (обезжелезивания, умягчения, осветления, обеззараживания) воды, систему предупреждения аварий, блокировок и защит, систему сбора и хранения данных технологических параметров.
Структура системы

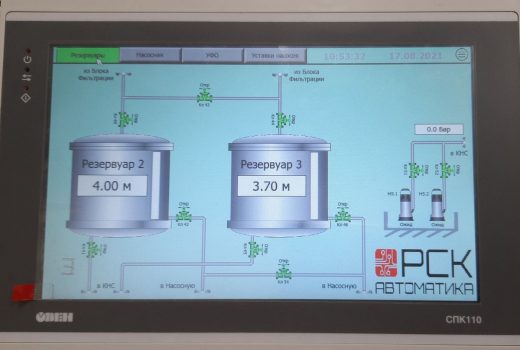

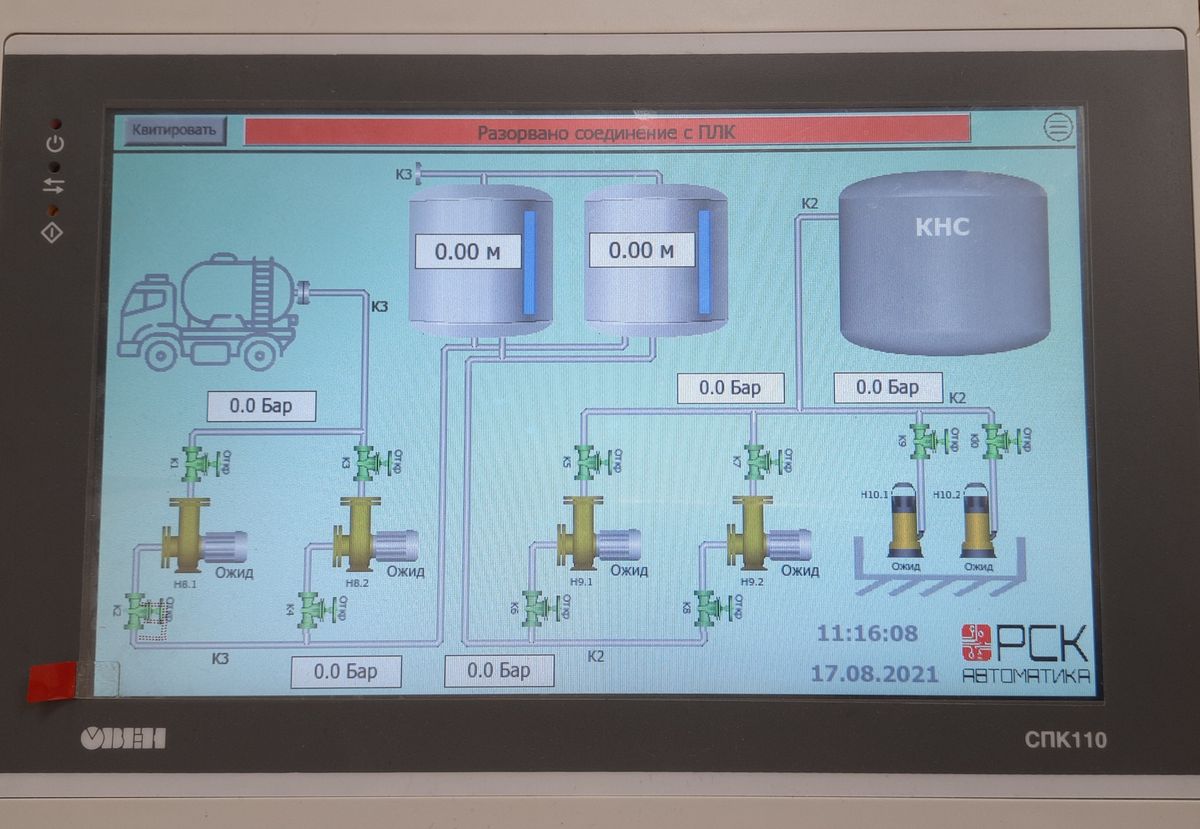

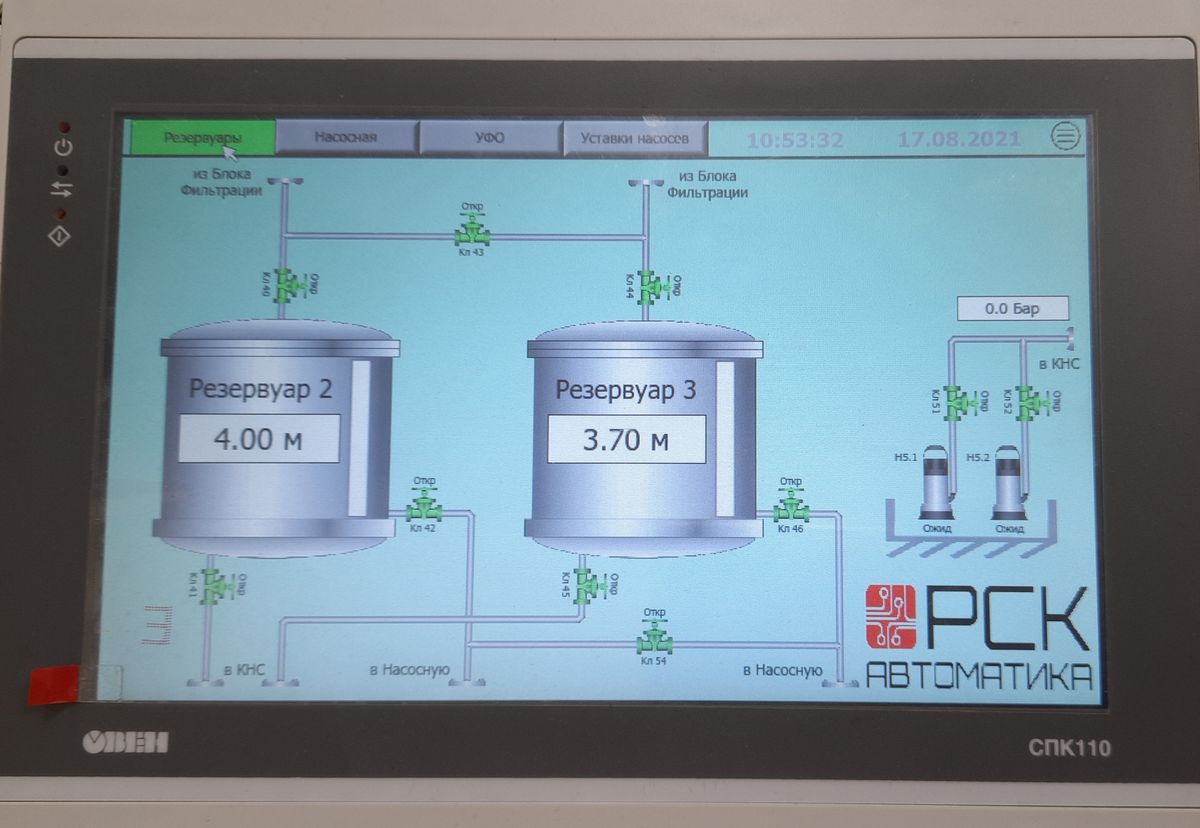

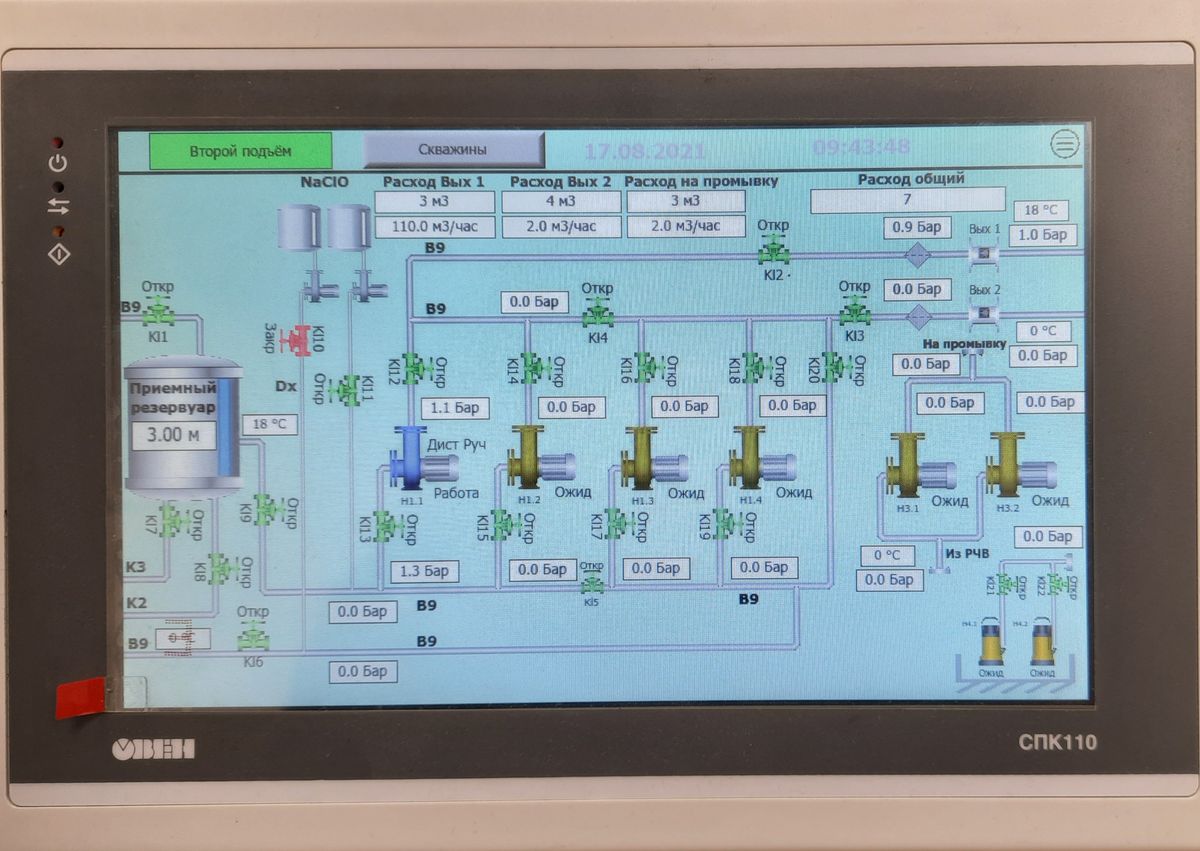

Станция водоподготовки состоит из следующих элементов: 18 водозаборных скважин, насосная станция 1, 2 и 3 подъёма, станция водоочистки, канализационная насосная станция, резервуары чистой воды (2 шт. по 2000 м3), приёмный резервуар (300 м3), и станция очистки промывной воды. Производительность станции – 16000 м3/сут.

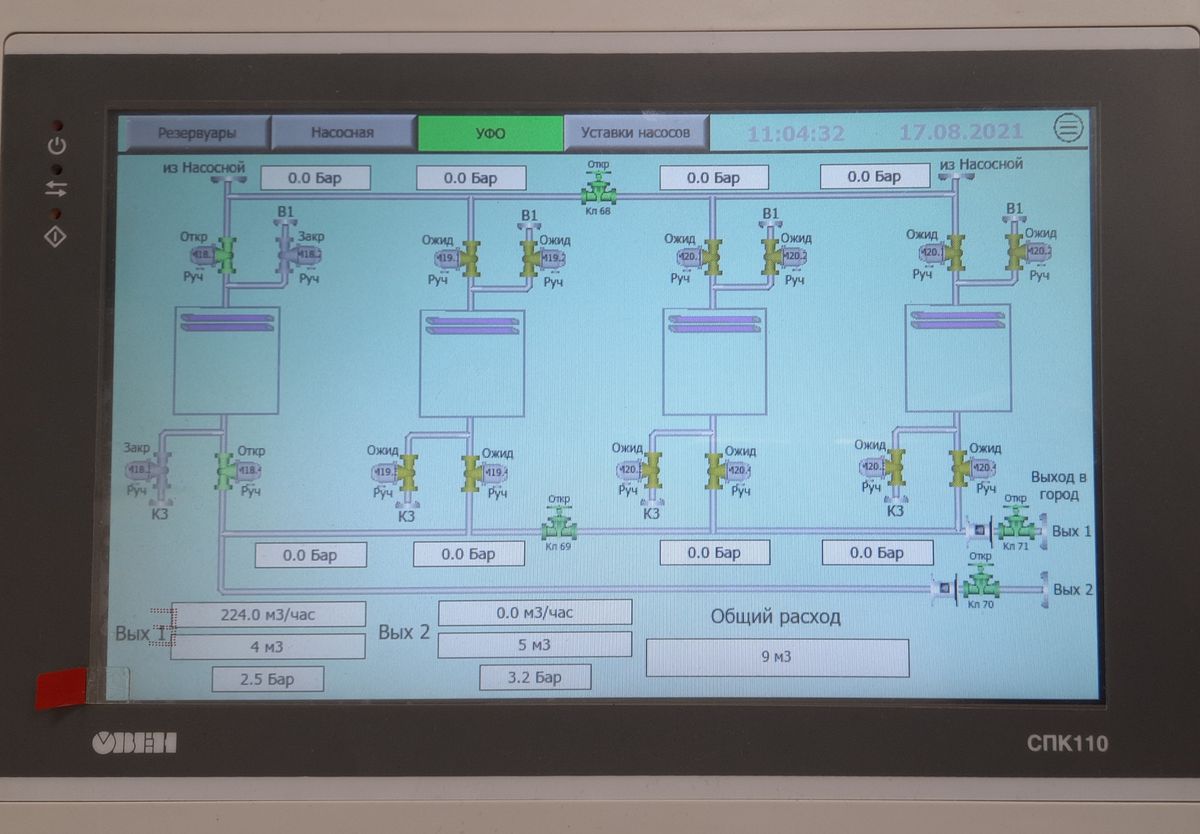

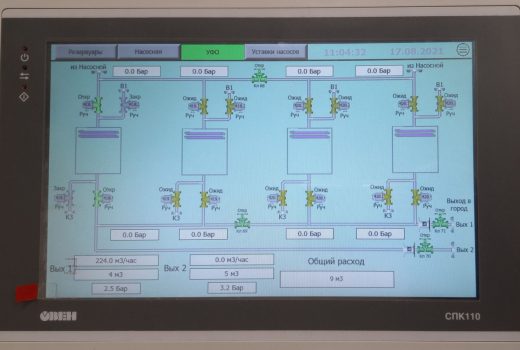

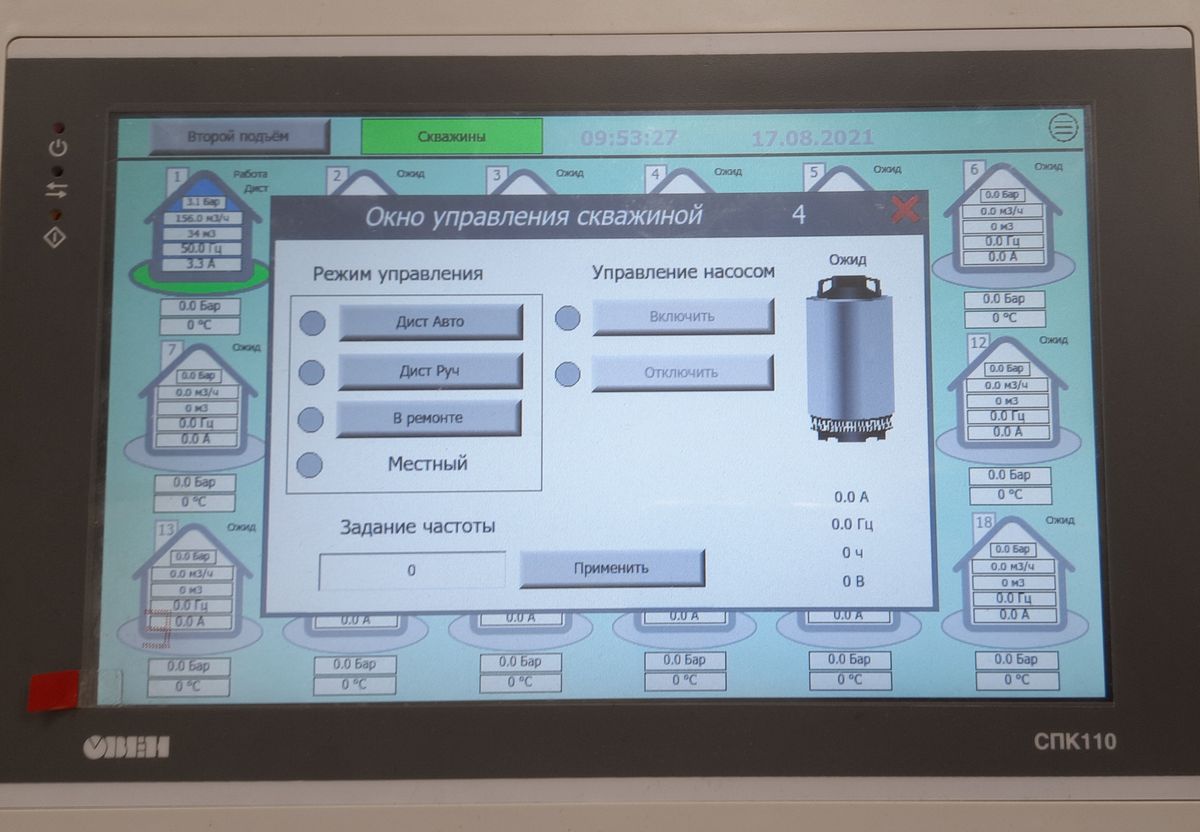

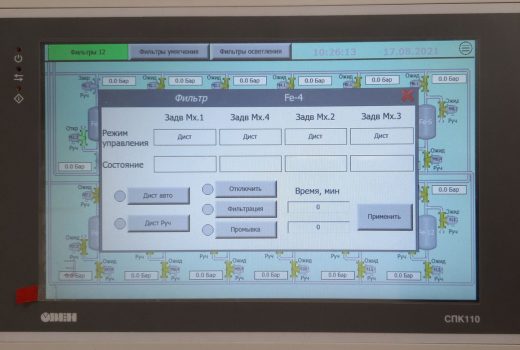

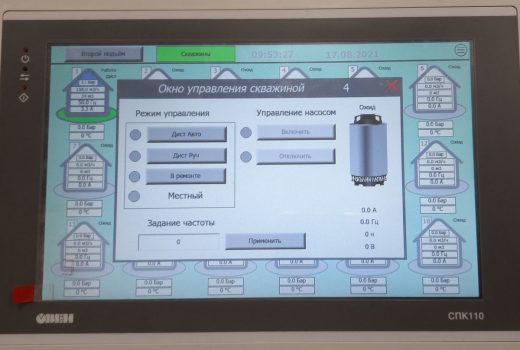

Станция водоочистки имеет диспетчерскую-операторную на базе MasterSCADA 4D. Система диспетчеризации и управления дублируется на независимых сенсорных панелях (СПК110), установленных локально, которые интегрированы со СКАДА-системой. СПК110 установлены по месту: на блоке водоочистки, 2 и 3 подъёме и станции очистки промывной воды. Доступ к СПК110 оператор также имеет с диспетчерской через web-браузер. Контроль и управление скважинами также осуществляется через СКАДА и через СПК110, установленной в блоке водоочистки. Оператор имеет возможность удалённо настроить необходимый режим работы скважинных насосов и отслеживать их параметры. Также оператор задаёт верхний и нижний предупредительный и аварийный уровень давления на напоре насосов, благодаря чему происходит защита как самих насосов, так и оборудования станции.

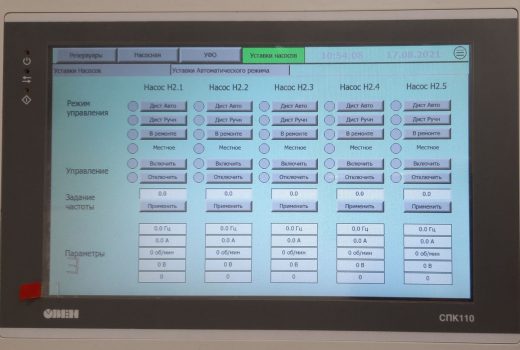

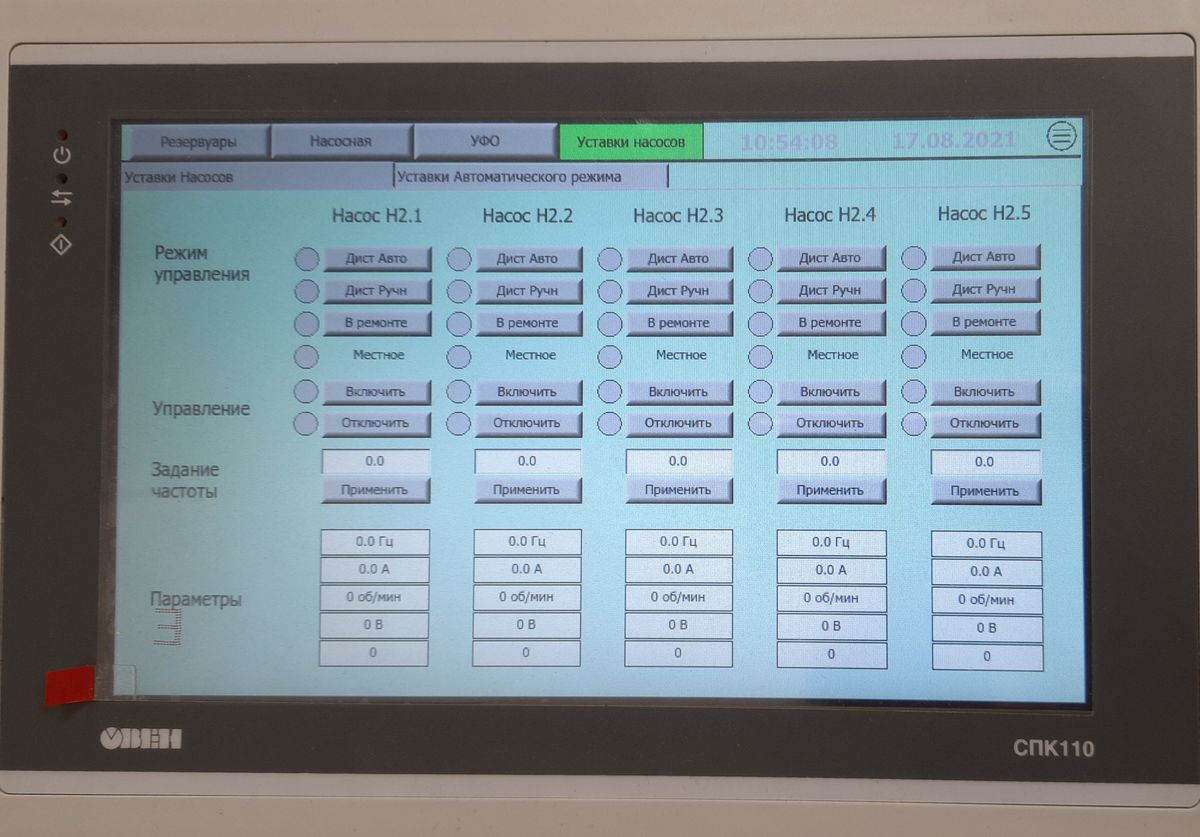

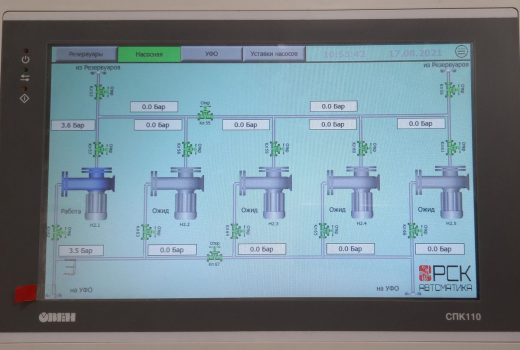

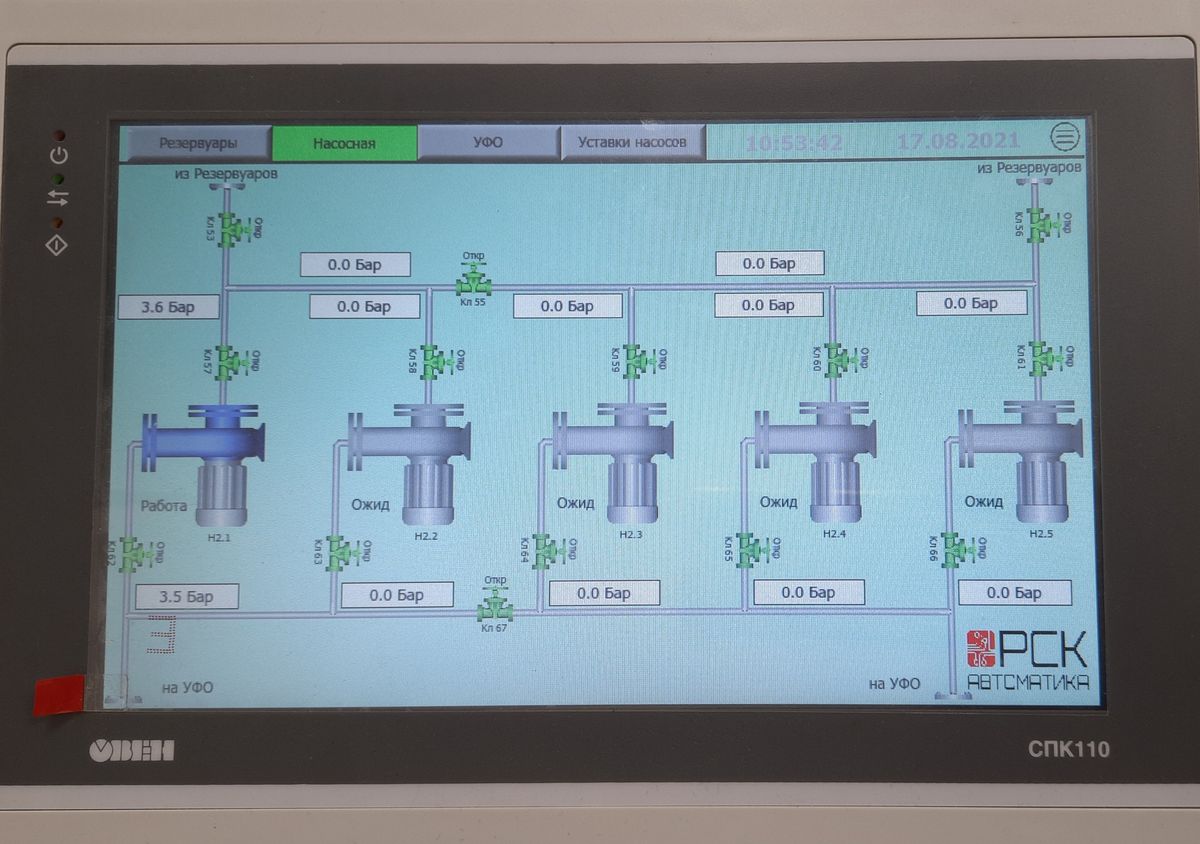

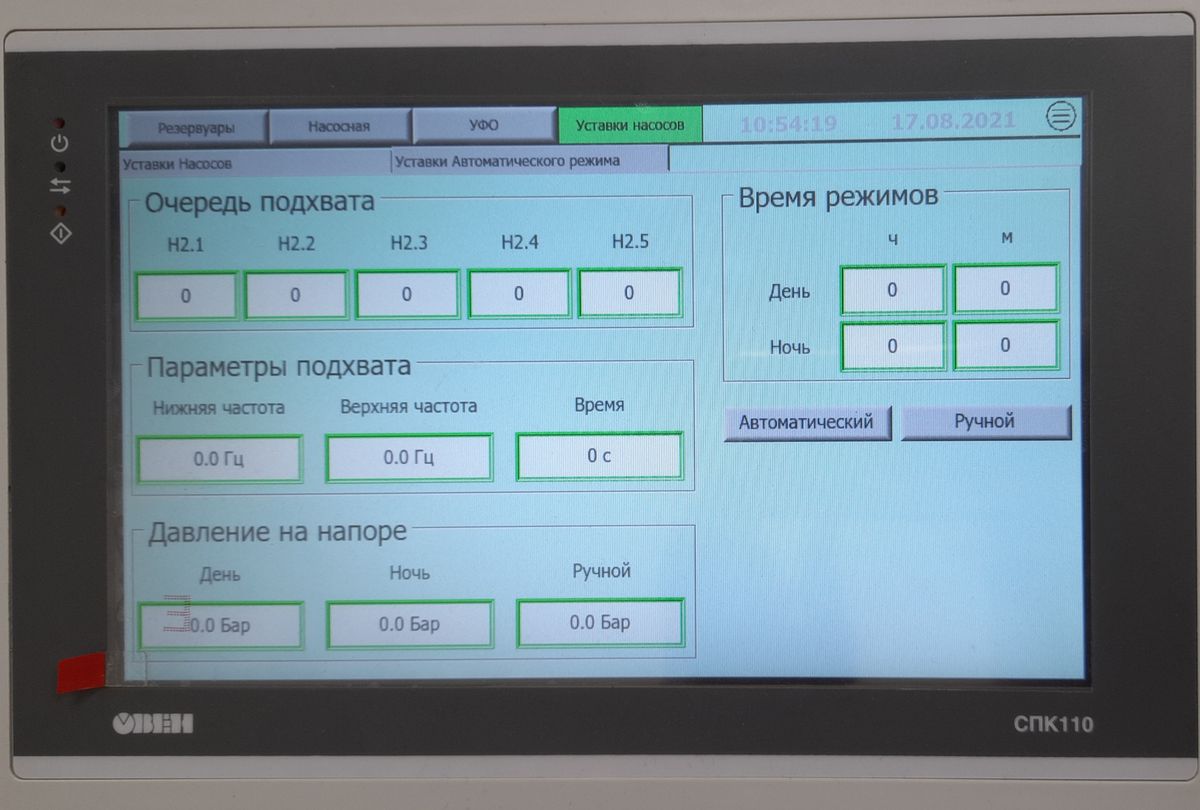

Управление насосами и задвижками осуществляется по выбору: в дистанционном ручном (через СКАДА или СПК), дистанционном автоматическом (ПЛК), ручном (посредством прямого пуска через щиты управления). Так для дистанционного автоматического режима управления насосами 3-го подъёма имеются настройки работы в автоматическом режиме на вкладке «Уставки насосов» (см. фото), где оператор задаёт очередь и параметры подхвата насосов, а также давление на напоре подачи воды в город в зависимости от времени суток, благодаря чему происходит плавное регулирование давления.
На базе программированного реле ПР200была реализована автоматическая подача гипохлорита натрия в систему водоочистки.
Основные функции и возможности:
- контроль и управление технологическими процессами;
- сбор, архивирование и первичная обработка сигналов с датчиков;
- диспетчерское управление технологическим оборудованием и режимами управления;
- предупредительная и аварийная сигнализация, регистрация отклонений технологических параметров от регламентных;
- индикация текущего состояния технологических параметров и аварийных ситуаций;
- блокировка и защита оборудования при возникновении аварийных ситуаций;
- учёт рабочего времени технологического оборудования;
- обмен информации между уровнями системы.
Внешние органы управления
Основными органами управления и индикации «системы управления» являются СКАДА-система на базе MasterSCADA 4D и сенсорная панель СПК110, установленная на передней панели (дверь) шкафа автоматизации данной системы. В свою очередь, шкаф размещен непосредственно в помещении соответствующего блока.
Состав «Системы управления»

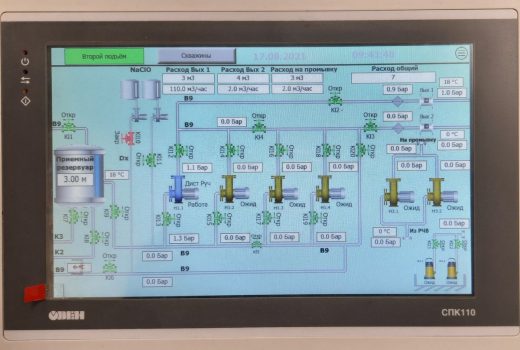

Система состоит из 18-ти щитов управления скважинами (ЩУС), 4-х шкафов автоматики (ША) со встроенной сенсорной панелью (СПК110), 22-х шкафов управления насосами (ШУН): 8-ми на втором подъёме, 2-х на блоке водоочистки, 6-ти на третьем подъёме и 6-ти на станции очистки промывной воды. Также в состав входит 21-н шкаф управления задвижками (ШУЗ).
Шкафы управления и автоматики с установленными контроллерами обеспечивают автоматическое и ручное управление блочным оборудованием. Локальная система управления технологическим оборудованием независима в работе от автоматизированной системы диспетчерского контроля.
