Щит диспетчеризации ВЗУ

Щит диспетчеризации водозаборного узла (ВЗУ) собран на основе программируемого контроллера ОВЕН ПЛК110-220.60.Р-М, модулей ввода аналоговых сигналов ОВЕН МВ110-220-8АС, счетчика импульсов и наработки ОВЕН СИ8, GPRS-модема ОВЕН ПМ01. В системе управления применяется датчик давления ОВЕН ПД100-ДИ.

Основные задачи:

• сбор состояний оборудования со шкафа управления насосами скважин и насосами подъёма (дискретные сигналы), щита управления пожарными насосами (RS-485) и щита управления КНС (RS -485);
• опрос датчика давления воды в резервуаре ПД100-ДИ;

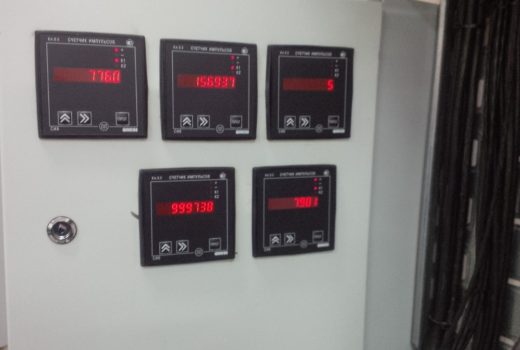

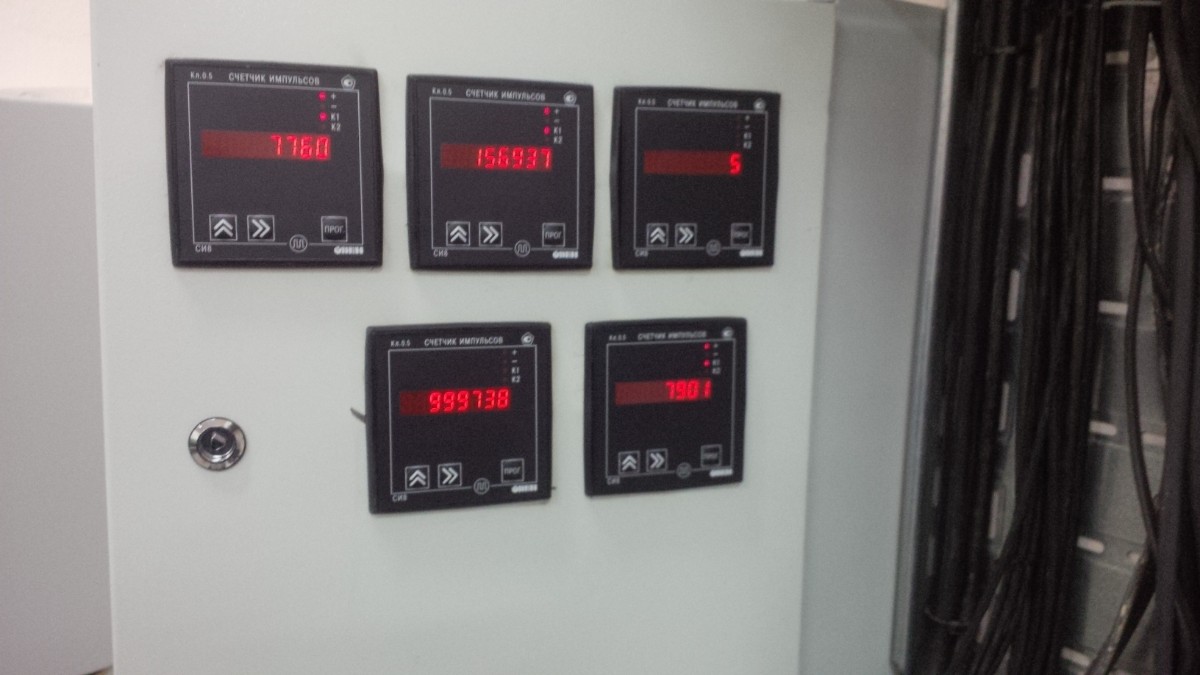

• сбор данных с расходомеров ВЗУ с помощью счётчиков СИ8;
• передача собранной информации на АРМ диспетчера.

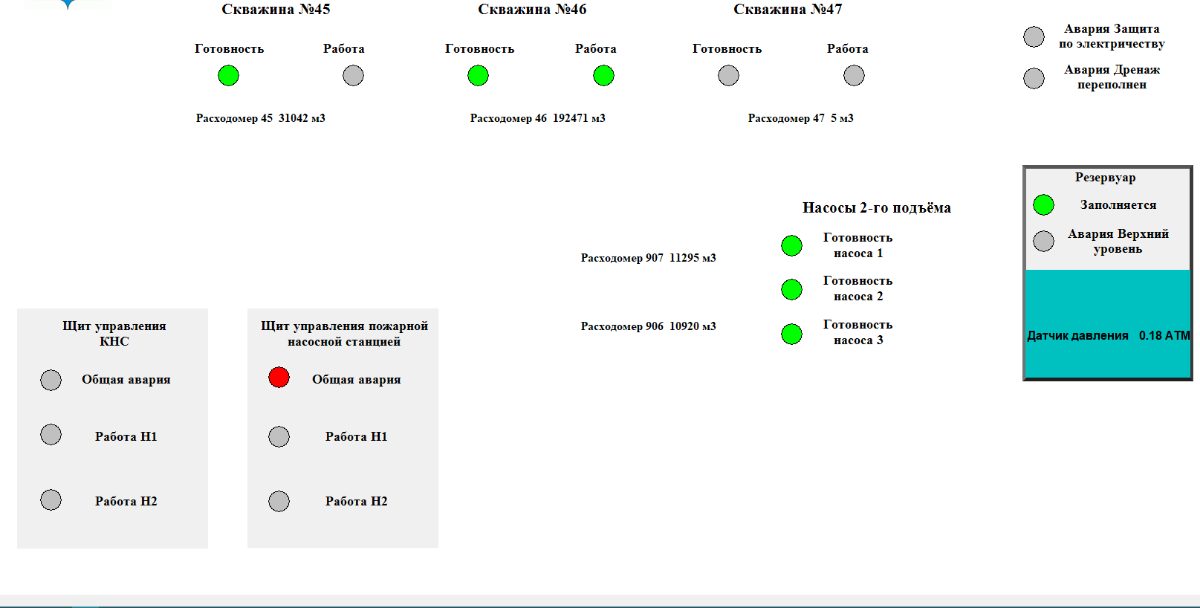

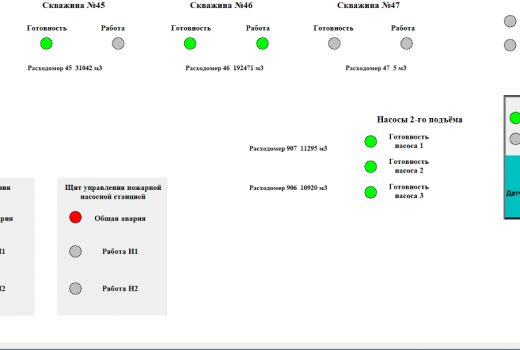

Для опроса датчика давления был установлен дополнительный модуль МВ110-220-8АС и соединён с ПЛК через интерфейс RS-485 №1. В общую цепочку интерфейса RS-485 с модулем были соединены контроллеры щитов управления пожарными насосами и КНС. Опрос счетчиков СИ8 реализован через интерфейс ПЛК RS-485 №2. Для передачи собранной информации использован GPRS-модем ОВЕН ПМ01 c сим-картой с выделенным ip, соединенный с ПЛК через интерфейс RS-232 Debug посредством кабеля КС17. На АРМ диспетчера установлена и настроена MasterSCADA v3.9 с LECTUS OPC Server v3.10/
