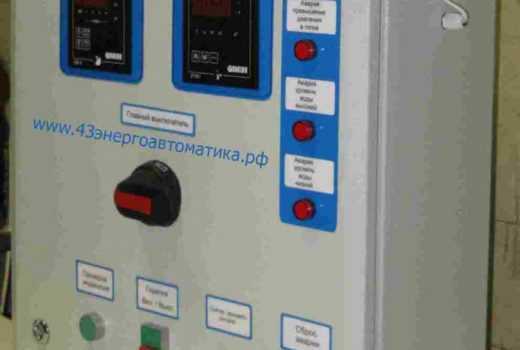

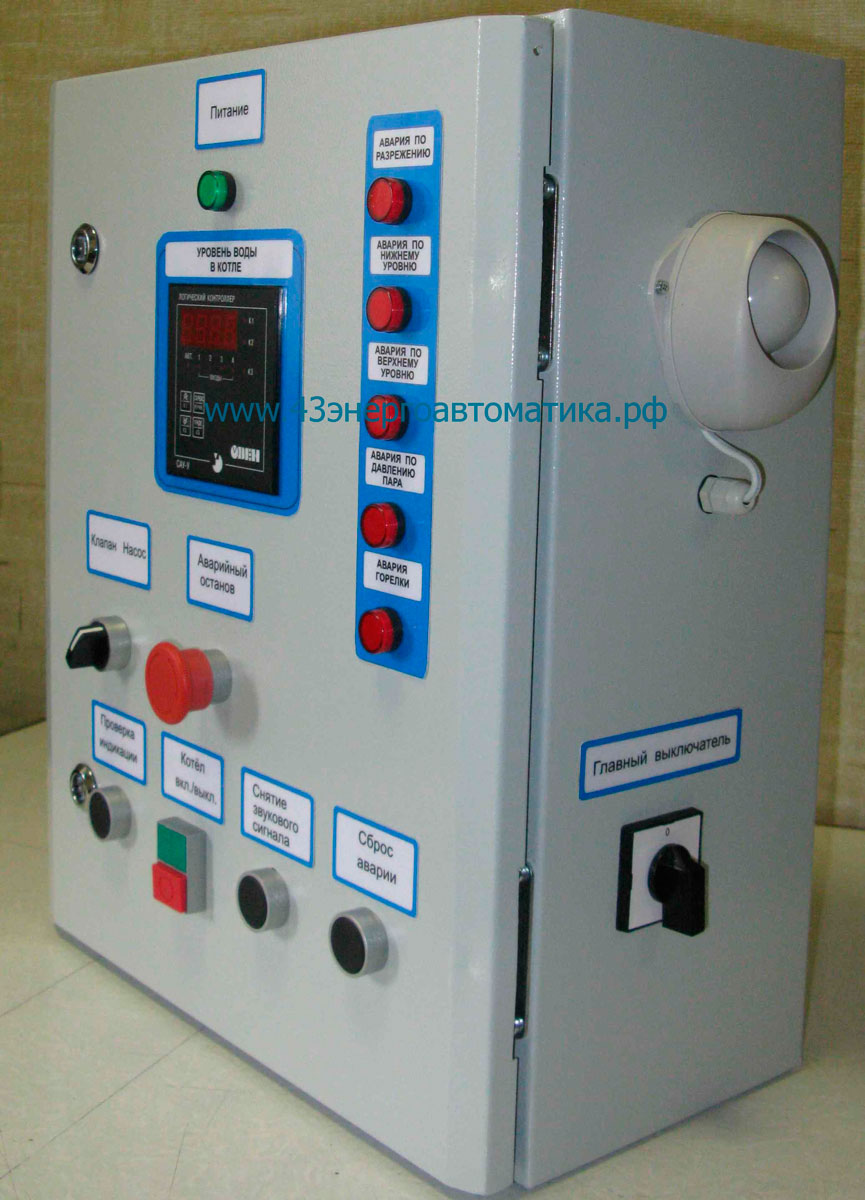

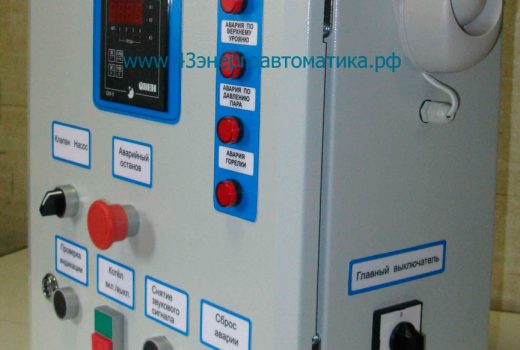

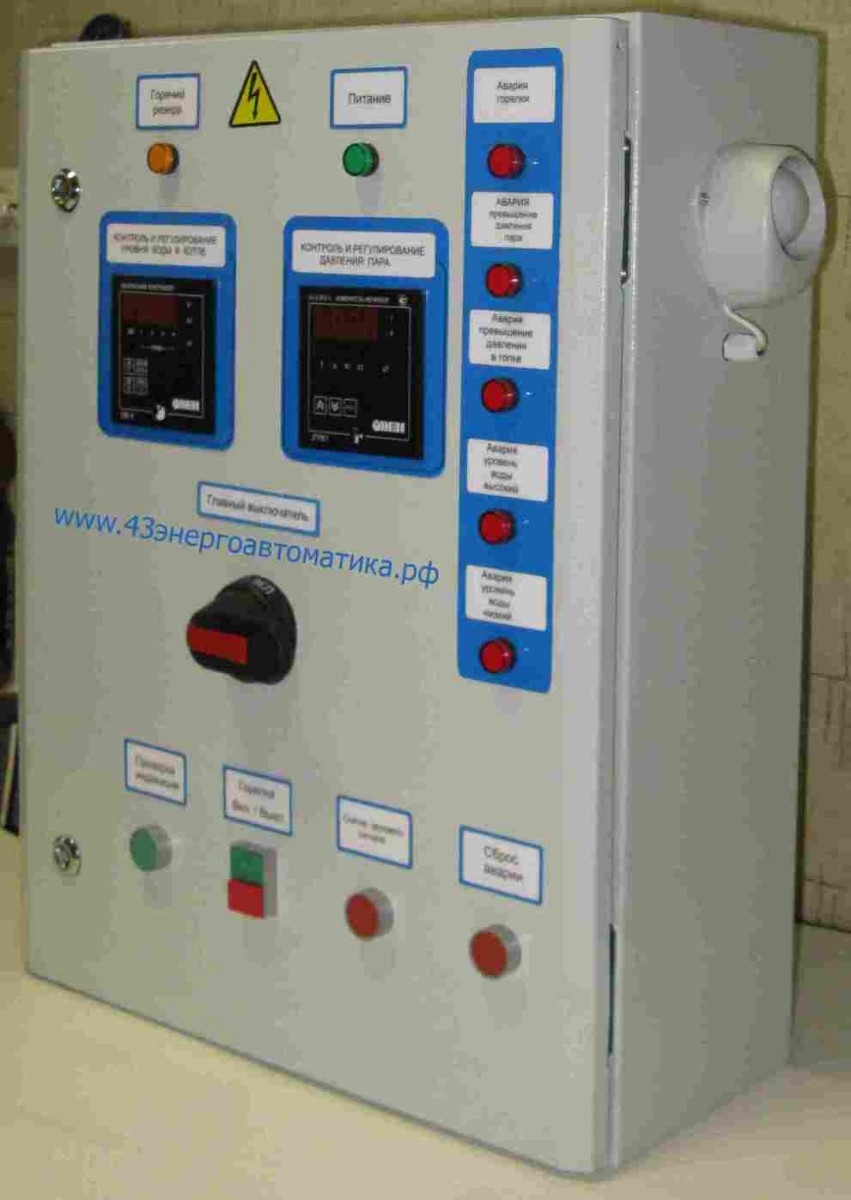

Щит управления паровым котлом ЩУКп 01.9 предназначен для управления паровым котлом типа КП-4,0-0,6Г, оборудованным горелкой типа FBR-300.

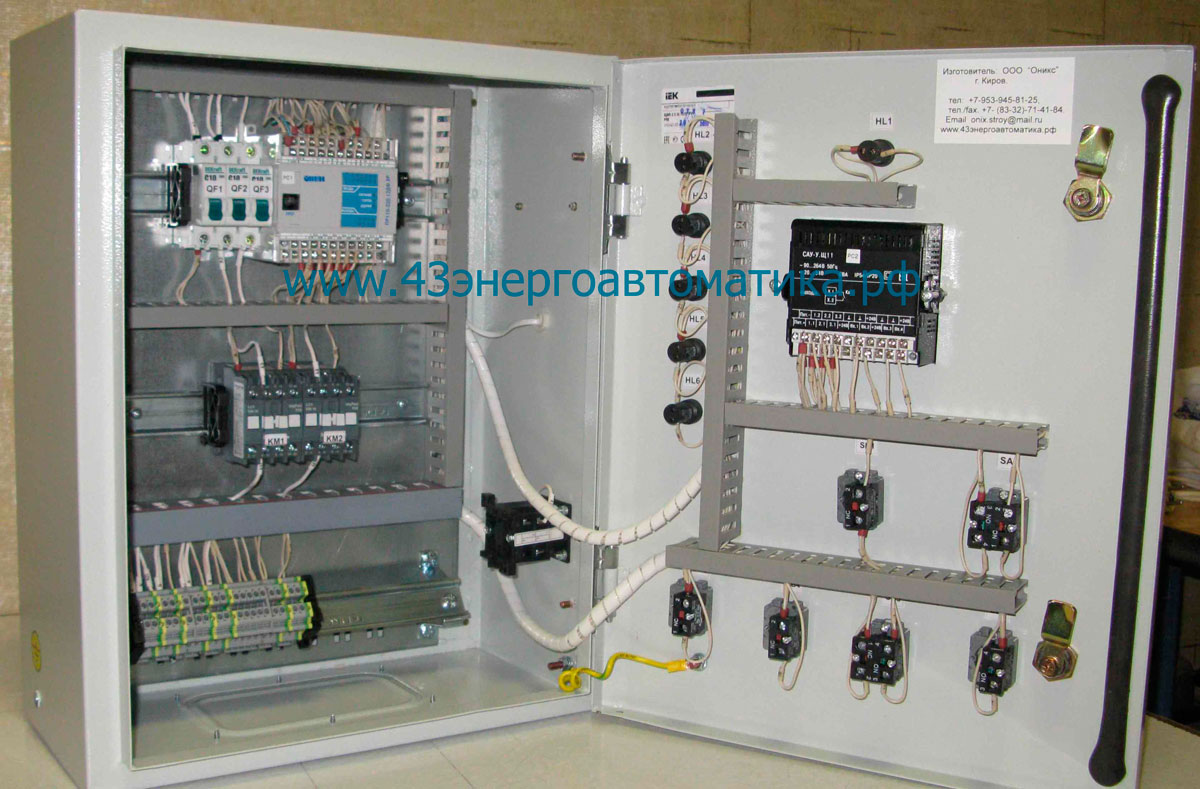

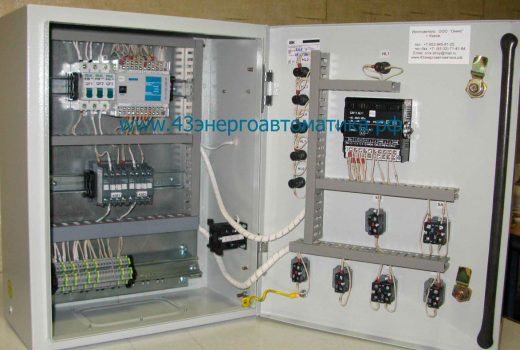

Щит собран на базе программируемого реле ОВЕН ПР110, универсального прибора для управления насосами ОВЕН САУ-У, измерителя-регулятора 2-канального ОВЕН 2ТРМ1.
Входные сигналы щита – аналоговые и дискретные. Выходные сигналы щита – дискретные.
Щит обеспечивает выполнение следующих функций:
- Пуск и остановку котла по команде оператора.
- Активный контроль дискретных и аналоговых датчиков.
- Отключение котла в случае аварийной ситуации с запоминанием первопричины.
- Управление питательным насосом с помощью прибора ОВЕН САУ-У.
- Управление мощностью горелки с помощью прибора ОВЕН 2ТРМ1.
- Индикацию уровня воды в котле с помощью прибора ОВЕН САУ-У.
