Щит управления котлом ЩУК предназначен для управления работой водогрейных котлов типа КВр с ручной топкой для сжигания твердого топлива.
Щит выполняет следующие функции:
- включение/выключение дымососа котла;
- включение/выключение вентилятора котла;
- контроль технологических параметров котла;
- включение/отключение циркуляционных насосов. Блокировка от включения двух насосов одновременно (если предусмотрено управление насосами);
- противоаварийную защиту котла. При возникновении аварийной ситуации (выхода значений технологических параметров за аварийные пределы) щит осуществляет останов котла – выключает дутьевой вентилятор.

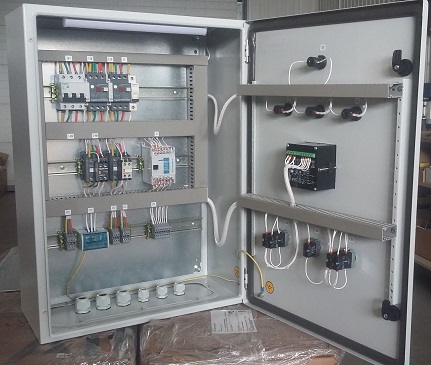

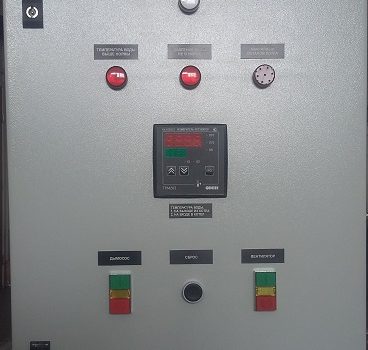

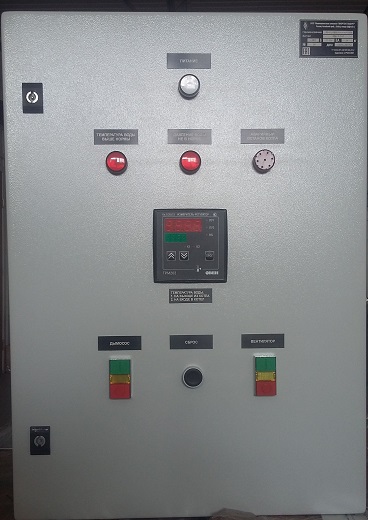

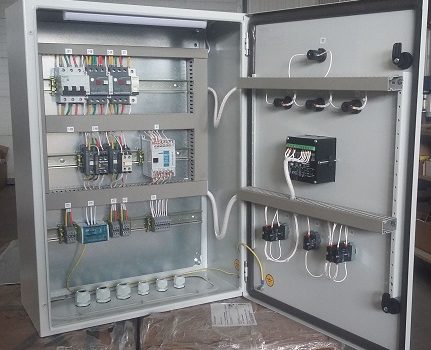

Щит управления построен на базе оборудования ОВЕН. В состав щита входит программируемое реле ПР110-220.12ДФ.8Р, измеритель-регулятор двухканальный ТРМ202-Щ2-РР. В системе используется преобразователь давления ОВЕН ПД150-ДИВ200П-809-1,5-1-P, индикаторы аварий, другое оборудование (выключатель/разъединитель напряжения, автоматические выключатели, силовые контакторы). Оборудование, расположенное на лицевой панели щита, предназначено для контроля технологических параметров котла.
- Измеритель-регулятор двухканальный ТРМ202 – служит для отображения параметров: 1 канал – «Температура воды на выходе из котла», 2 канал – «Температура воды на входе в котел».
- Измеритель низкого давления (тягонапоромер) ПД150 – служит для отображения параметра «Разрежение в топке котла».
Противоаварийная защиты котла реализована с помощью программируемого реле ОВЕН ПР110 и служит для аварийного останова котла при выходе контролируемых параметров за предельные значения с запоминанием первопричины. Формирование защитных уставок осуществляется от измерительных и сигнализирующих приборов. Дискретные сигналы с них и команды управления от кнопок поступают на входы ПР110, в котором по заданной программе производится контроль этих уставок, запоминается первопричина аварии и выдаются сигналы на выключение вентилятора, светодиодные индикаторы аварий и индикатор со встроенным зуммером.
