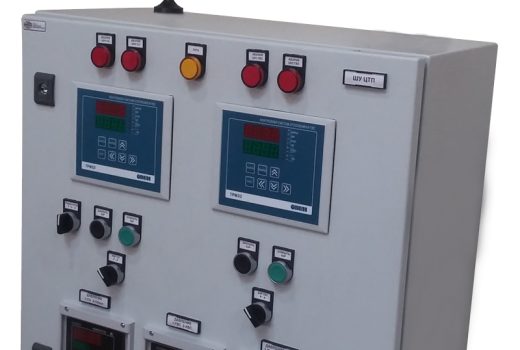

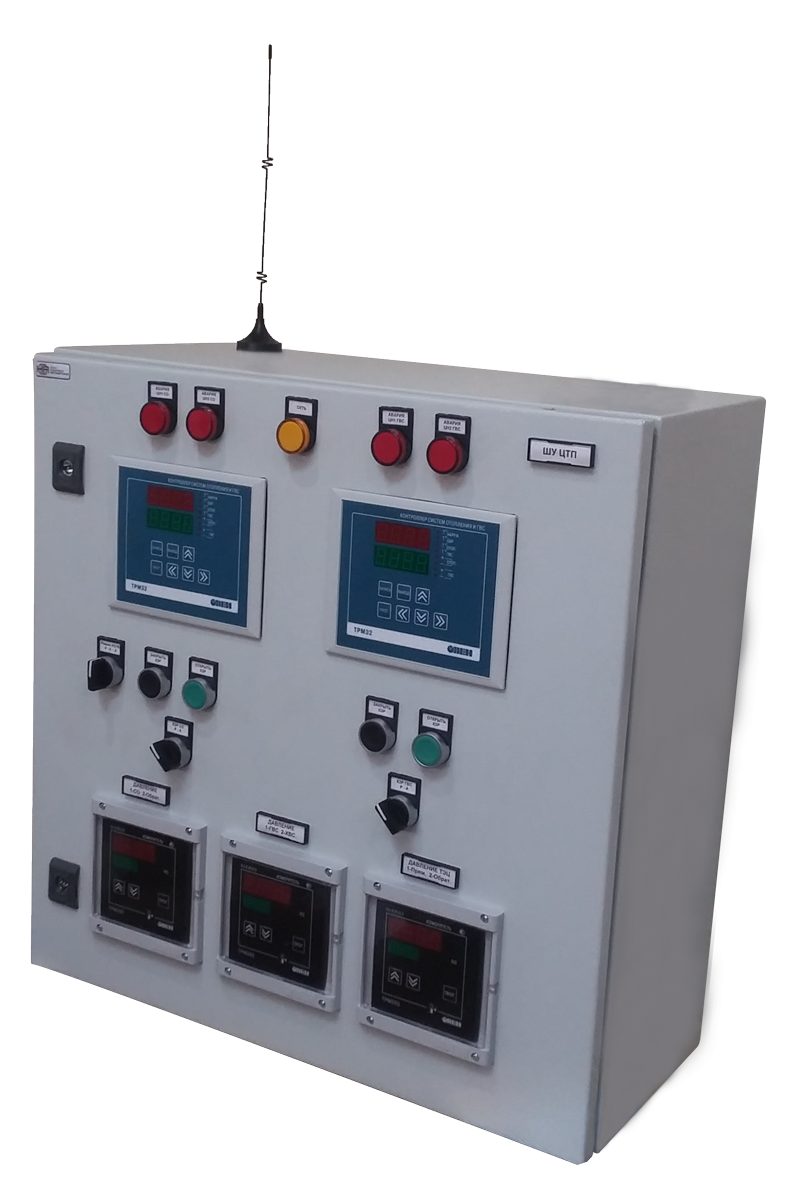

Шкаф управления центрального теплового пункта на базе контроллера ОВЕН ТРМ32 (ШУ ЦТП-32) предназначен для контроля и регулирования температуры в системе отопления и ГВС, защиты от превышения температуры обратной воды.
ШУ ЦТП-32 обеспечивает автоматическое управление контуром отопления и ГВС:
1. Контроль температуры наружного воздуха, температуры воды в контуре отопления и ГВС, температуры обратной воды, управление КЗР в автоматическом режиме – поддержание заданной температуры в контуре отопления и ГВС, защиту от превышения температуры обратной воды.
2. Контроль давления в контуре отопления (СО) и в обратном трубопроводе, контроль давления входящей сетевой воды и в контуре ГВС, предусмотрена аварийная сигнализация при отказе любого из циркуляционных насосов СО и ГВС по сигналам (сухой контакт) отдельного шкафа управления насосами.
3. Диспетчеризацию параметров ТРМ32, ТРМ200 и сигналов аварии насосов в облачном сервисе OwenCloud по каналу GSM (опция).
В ручном режиме осуществляется принудительное управление КЗР.
В системе управления используются датчики ОВЕН:
- Датчик для измерения температуры наружного воздуха или воздуха внутри зданий ДТС3005.
- Накладной датчик температуры воды ДТС3225.
- Преобразователи давления ПД100-ДИ-311.

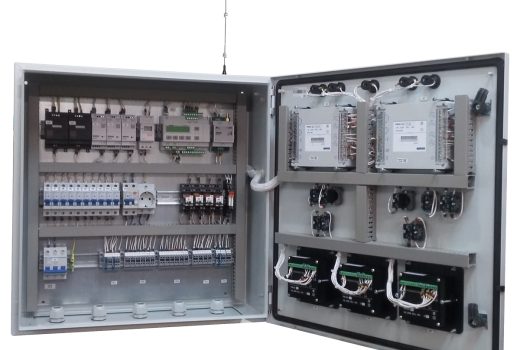

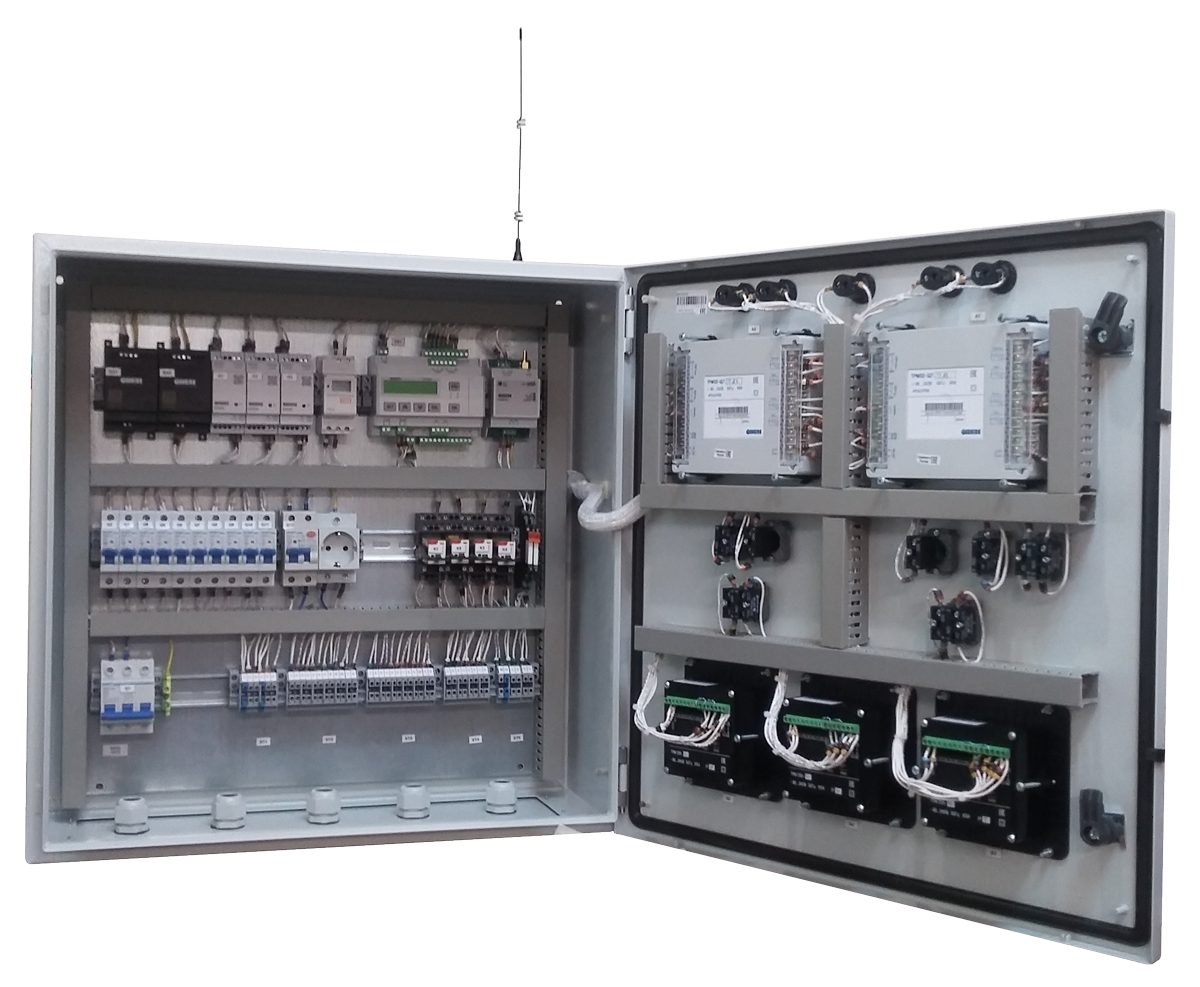

В основе шкафа управления — автоматика ОВЕН:
- Программируемое реле ПР200.
- Измеритель двухканальный ТРМ200.
- Контроллер для систем отопления и ГВС ТРМ32-Щ7.
- Блок питания БП04Б.
- Блоки сетевого фильтра БСФ.
- Сетевой шлюз для доступа к OwenCloud ПМ210 + GSM-антенна АНТ5.
А также — сигнальные лампы серии MT22, кнопки серии MTB2, переключатели MTB2, клеммы винтовые проходные MTU-4.
