Шкаф управления и питания электрообогрева резервуаров

Разработан шкаф управления и питания электрообогрева резервуаров мощностью 90 кВт. Система электрообогрева предназначена для защиты от замерзания резервуаров путём поддержания заданных температур. Система электрического обогрева автоматически управляет обогревом резервуаров, используя сигналы, полученные от датчика температуры Pt100. Анализируя полученные данные, система автоматически включает или отключает обогрев. Температурные настройки могут корректироваться в процессе эксплуатации системы.

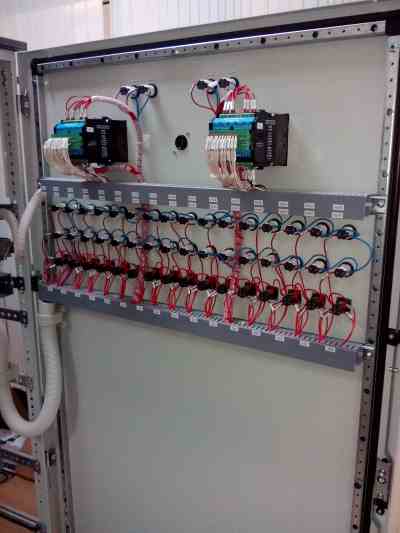

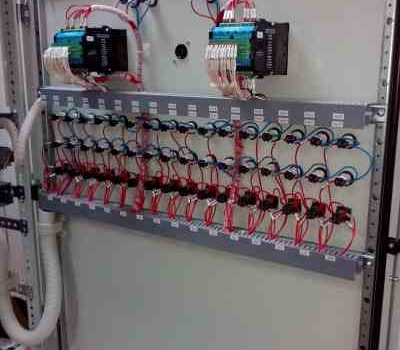

Управление обогревом резервуаров производится по температуре поверхности. Контроллер с помощью датчиков температуры измеряет температуру поверхности резервуара и в зависимости от измеренной текущей температуры управляет обогревом. Основное используемое оборудование ОВЕН: измеритель-регулятор 8-канальный со встроенным барьером искрозащиты ТРМ138В (2 шт.).

Система электрического обогрева состоит из следующих основных частей:

• греющие элементы – нагревательные секции, монтируемые на поверхности обогреваемого объекта;
• соединительные коробки, предназначенные для подключения греющих элементов к силовой сети, а также для подключения датчиков к сети управления и управления обогревом;
• шкаф управления (ШУ), обеспечивающий подачу питания к нагревательным секциям и соединительным коробкам.
