Система автоматического управления автоматизированной станцией одоризации ФЛОУТЭК-ТМ-Д

Система автоматического управления автоматизированной станцией одоризации (САУ АСО) предназначена для управления основным и вспомогательным оборудованием АСО, обеспечивающим подачу одоранта в трубопровод в необходимом количестве с заданными параметрами.

САУ АСО обеспечивает пуск установки одоризации, надежную ее работу во всех режимах функционирования, противоаварийную защиту технологического оборудования и остановку без постоянного присутствия обслуживающего персонала во взаимодействии с заводской системой верхнего уровня.

Система выполнена в сотрудничестве с компанией «Русгазтех» (г. Москва). Основным заказчиком АСО являются подразделения ООО «Газпром трансгаз». Следует отметить, что система управления выполнена на базе ОВЕН ПЛК в рамках программы импортозамещения ПАО «Газпром». До этого система в течение 10 лет поставлялась с системой управления на базе контроллеров Siemens.

Описание САУ АСО

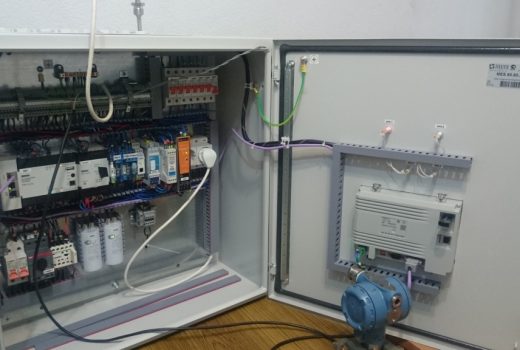

САУ АСО разработана на базе следующего оборудования ОВЕН:

• программируемого логического контроллера ОВЕН ПЛК110[М02];
• сенсорной панели оператора ОВЕН СП307-Р;
• модуля ввода аналоговых сигналов ОВЕН МВ110-224.8А;
• нормирующего преобразователя НПТ-1, выход 4…20 мА.
• В состав также входит система электропитания, включая ИБП, и низковольтное коммутационное оборудование.

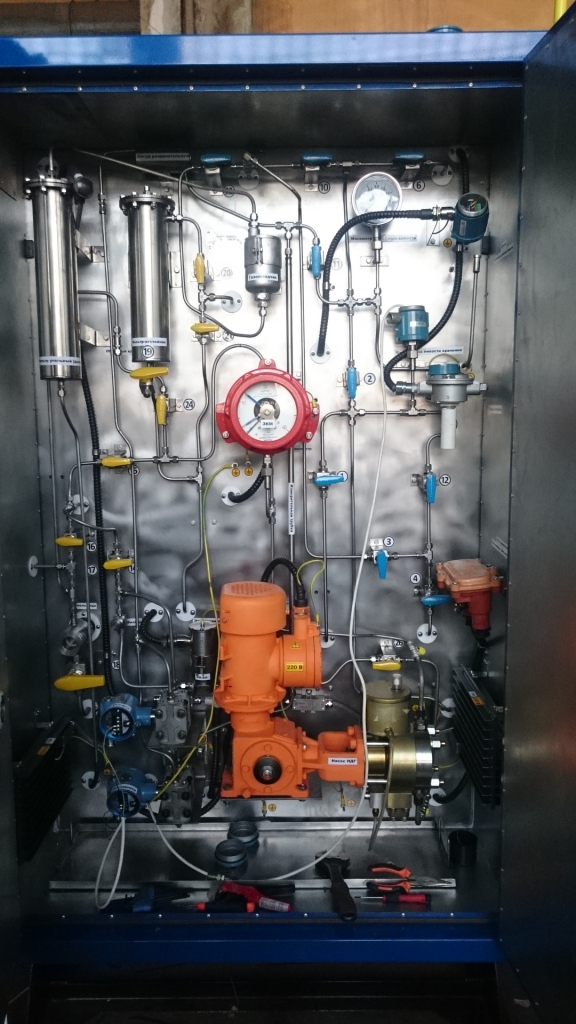

САУ АСО позволяет управлять следующим электротехническим оборудованием:

• дозирующим насосом одоранта мощностью 0,4 кВт;
• клапаном наполнения измерительной трубки;
• клапаном заправки рабочей емкости.

Функциональные особенности САУ:

1. Обмен с датчиком уровня в измерительной трубке осуществляется по протоколу HART, ПЛК осуществляет связь с модулем KP-HART через интерфейс RS-485 по протоколу Modbus RTU.
2. Обмен с сиcтемой управления верхнего уровня осуществляется через интерфейс RS-485 по протоколу Modbus RTU.
3. Система использует встроенные функции панели оператора СП307-Р для записи часовых, суточных и месячных архивов на USB-флэш.

Полный список оборудования ОВЕН

• Сенсорная панель оператора ОВЕН СП307-Р, 7 дюймов, расширенные функции
• Программируемый логический контроллер с дискретными входами ОВЕН ПЛК110
• Модуль ввода аналоговых сигналов ОВЕН МВ110-224.8А
• Нормирующий преобразователь НПТ-1, выход 4…20 мА
