Система автоматического управления и защиты блока утилизации теплоты

Система автоматического управления и защиты САУЗ предназначена для автоматического управления теплопроизводительностью четырёх котлов-утилизаторов ОДГ-1.132.050 (производства ООО “Гидротермаль”) отработавших газов газотурбинной установки CAPSTONE (ГТУ) типа С800, защиты ОДГ от недопустимых режимов работы, управления положением трёхходовых клапанов в корпусе охладителя для поддержания температуры нагреваемой воды на требуемом уровне, контроля и индикации параметров компонентов САУЗ с целью обеспечения надёжной и эффективной работы.

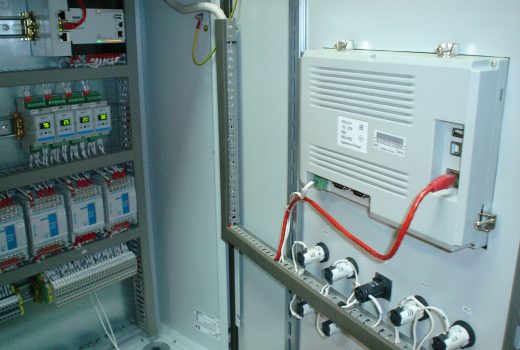

В основе системы управления – оборудование ОВЕН:

• Программируемый контроллер ПЛК110.
• Сенсорная панель оператора СП310-Р.
• Модуль ввода аналоговых сигналов МВ110-8АС.
• Модуль дискретного ввода/вывода МК110-8ДН.4Р.

В системе используются датчики температуры ОВЕН ДТПК025Л, ДТС035Л и преобразователи давления ОВЕН ПД100.

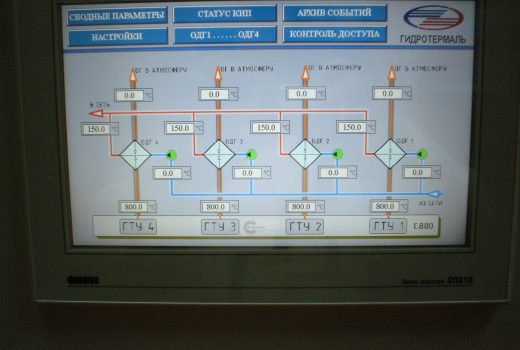

Контроллер ПЛК110 связан с модулями ввода-вывода МВ110 по сети RS-485 (по протоколу Modbus RTU, контроллер – мастер сети) и с панелью оператора СП310 (по интерфейсу Ethernet протоколом Modbus TCP, панель – мастер), с помощью которой возможно получить необходимую информацию о значениях физических величин процесса, полученной от датчиков, настроить работу САУЗ, произвести диагностику неисправностей в работе системы.

Контроллер ПЛК110 является основным элементом САУЗ, который осуществляет:

• управление электроприводами ZPG по заданному алгоритму, обеспечивающему безопасную эксплуатацию ОДГ;
• управление электроприводами ZPG по заданному алгоритму, обеспечивающему поддержание температуры нагреваемой воды на выходе ОДГ на заданном уровне;
• выдачу команд на включение 4-х насосов, установленных перед каждым ОДГ;
• выдачу команд на аварийный останов ГТУ в случае закипания воды в ОДГ и при превышении противодавления;
• индикацию параметров работы на панели оператора (архивацию на съёмный USB-накопитель);
• доступ к данным процесса для удалённого мониторинга.
