Для ПСДК «Добрый город» (Вологодская обл., Вологодский р-он, пос. Новый Источник) компания ПРОЕКТ-П разработала и внедрила систему диспетчеризации водоснабжения на базе GSM-контроллера IRZ и оборудования ОВЕН.

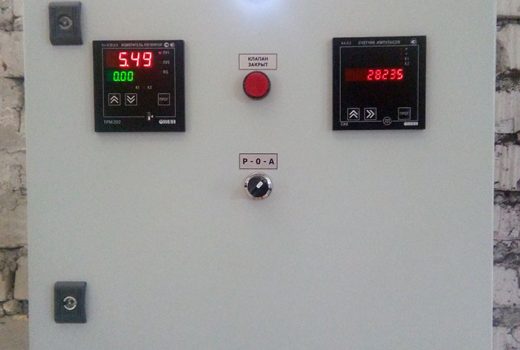

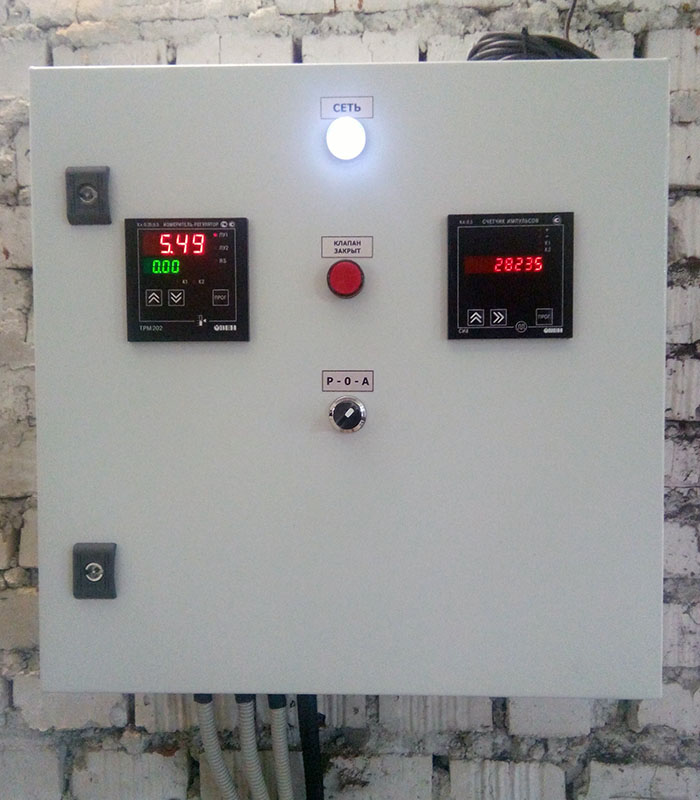

Система диспетчеризации водоснабжения (система телеметрии) предназначена для оперативного контроля технологических параметров системы водоснабжения ПДСК «Добрый город» в здании подающей насосной станции санатория «Новый источник». Система диспетчеризации состоит из щита диспетчеризации, к которому подключены датчик давления водопроводной воды, механический счетчик водопроводной воды, а также GSM-антенна. Система диспетчеризации производит контроль: наличия питающей сети на входе щита, доступ к щиту диспетчеризации (положение двери отрыта/закрыта), положение водопроводного клапана (открыт/закрыт), давления, объема и расхода водопроводной воды. Также с помощью системы диспетчеризации осуществляется удаленное управление водопроводным клапаном. При возникновении аварийных ситуаций система диспетчеризации производит рассылку СМС-сообщений на сотовые телефоны операторов. С помощью управляющих СМС-сообщений производится конфигурирование системы диспетчеризации, запрос параметров и управление водопроводным клапаном.

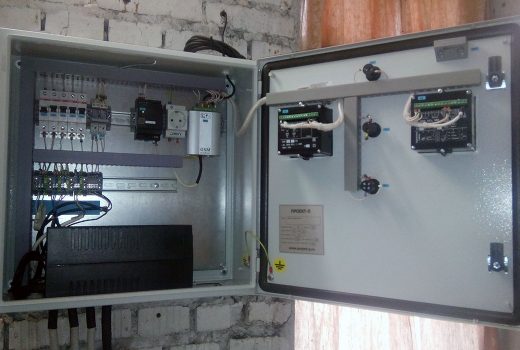

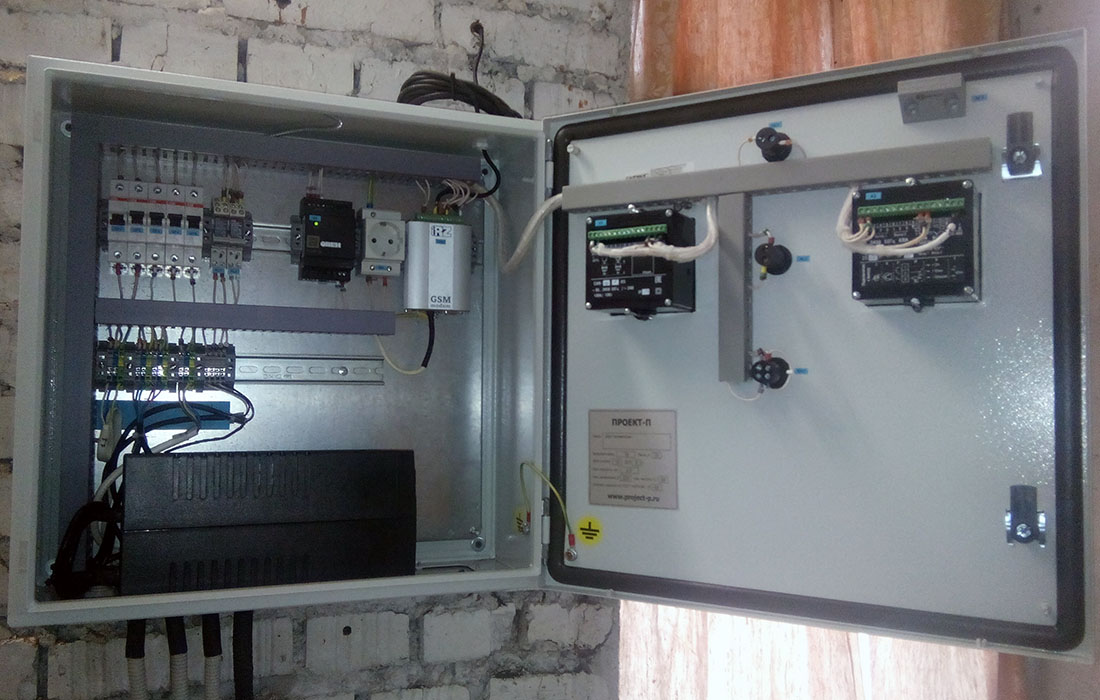

Основное оборудование щита диспетчеризации
- GSM-контроллер IRZ;
- измеритель-регулятор ОВЕН ТРМ202;
- счетчик импульсов ОВЕН СИ8;
- блок питания ОВЕН БП30Д-Д3-24;
- источник бесперебойного питания;
- GSM-антенна.
Система диспетчеризации водоснабжения построена на базе GSM-контроллера IRZ, на дискретные входы которого поступают сигналы: авария питающей сети (контакт реле), положение двери щита диспетчеризации (магнито-контактный датчик), положение водопроводного клапана (контакт реле). По сигналу с дискретного выхода контроллера производится управление водопроводным клапаном в автоматическом режиме посредством СМС-сообщений.
По интерфейсу RS-485 к контроллеру подключены измеритель регулятор ОВЕН ТРМ202, посредством которого производится измерение давления водопроводной воды, и счетчик импульсов ОВЕН СИ8, посредством которого производится учет объема, а также вычисление расхода водопроводной воды. К измерителю регулятору ОВЕН ТРМ202 подключен датчик давления водопроводной воды. К счетчику импульсов ОВЕН СИ8 подключен механический счетчик воды с импульсным выходом. Защита оборудования от перегрузки и токов короткого замыкания осуществляется с помощью автоматических выключателей.
При возникновении аварийных ситуаций система диспетчеризации водоснабжения рассылает аварийные СМС-сообщения на сотовые телефоны операторов. Система диспетчеризации формирует два типа аварийных сообщений: дискретные и аналоговые. Дискретные события инициируются дискретными сигналами, аналоговые события — аналоговым сигналами. Система диспетчеризации один раз в день отправляет на сотовые телефоны операторов информационные СМС-сообщения, в которых содержится краткое описание параметров системы диспетчеризации. С помощью управляющих СМС-сообщений производится настройка внутренних часов контроллера, задание времени рассылки информационных сообщений, управление водопроводным клапаном, задание аварийных границ аналоговых параметров, задание телефонных номеров операторов системы диспетчеризации.
