Назначение
Компанией «РСК Автоматика» (г. Калининград) была разработана и внедрена система, предназначенная для автоматизации управления и контроля насосным оборудованием девяти скважин водозабора на объекте водоподготовки. Система обеспечивает интеграцию скважинного оборудования в комплекс диспетчеризации сооружений водоснабжения поселка.
Основные функции и возможности:
- Автоматическое поддержание заданного давления в трубопроводе на входе в фильтровальную станцию путем управления работой частотных приводов скважинных насосов;
- Индикация текущего состояния и аварийных ситуаций;
- Управление в дистанционном ручном режиме насосным оборудованием;

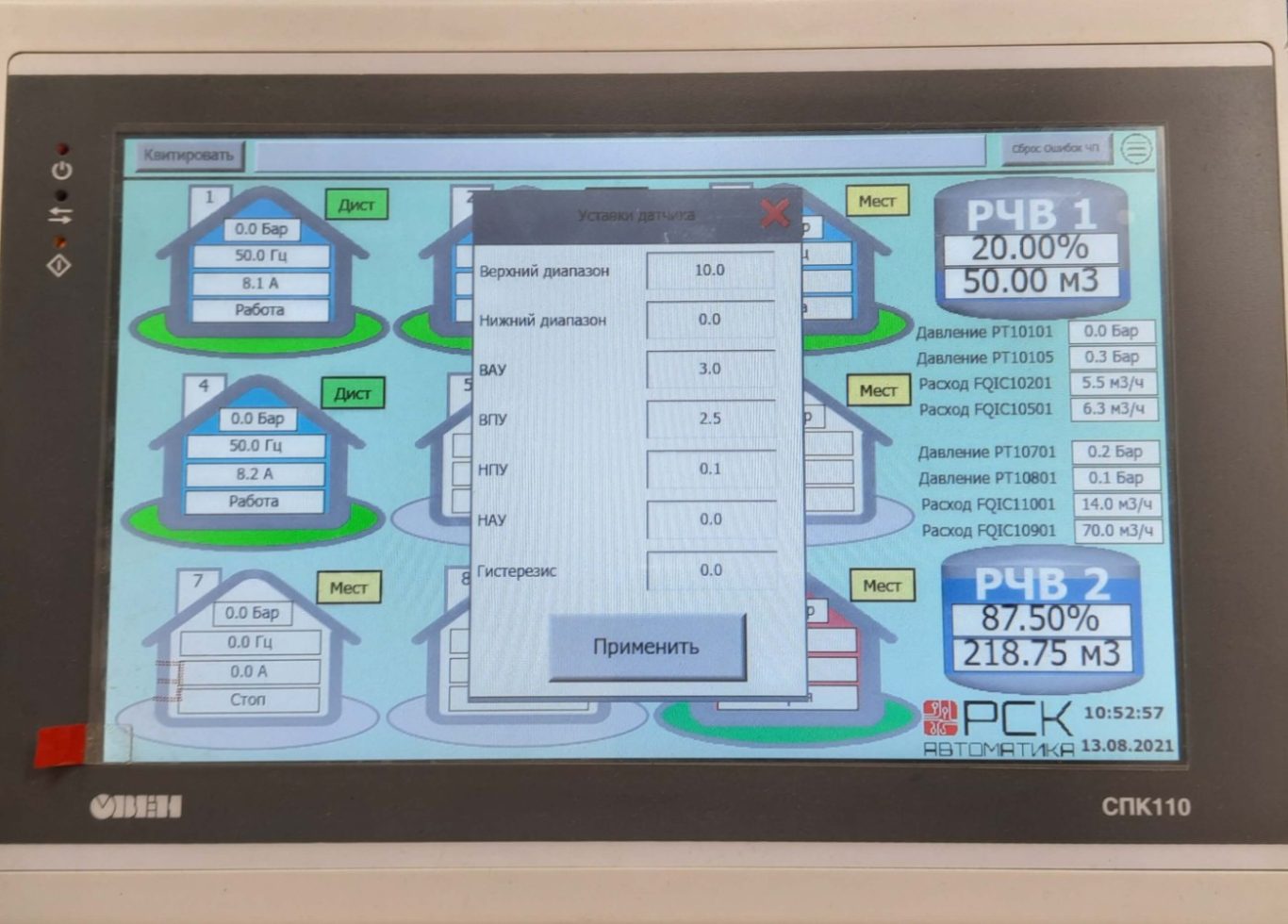

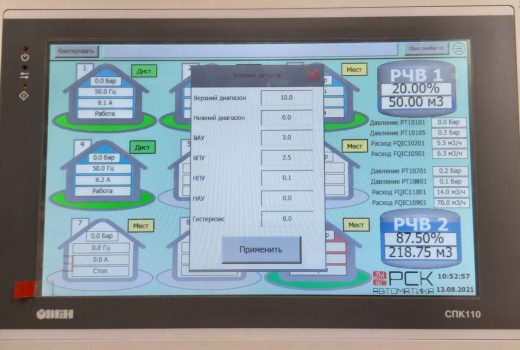

- Ввод уставок настройки датчиков давления, а также верхнего и нижнего уровня РЧВ для отключения насосов;

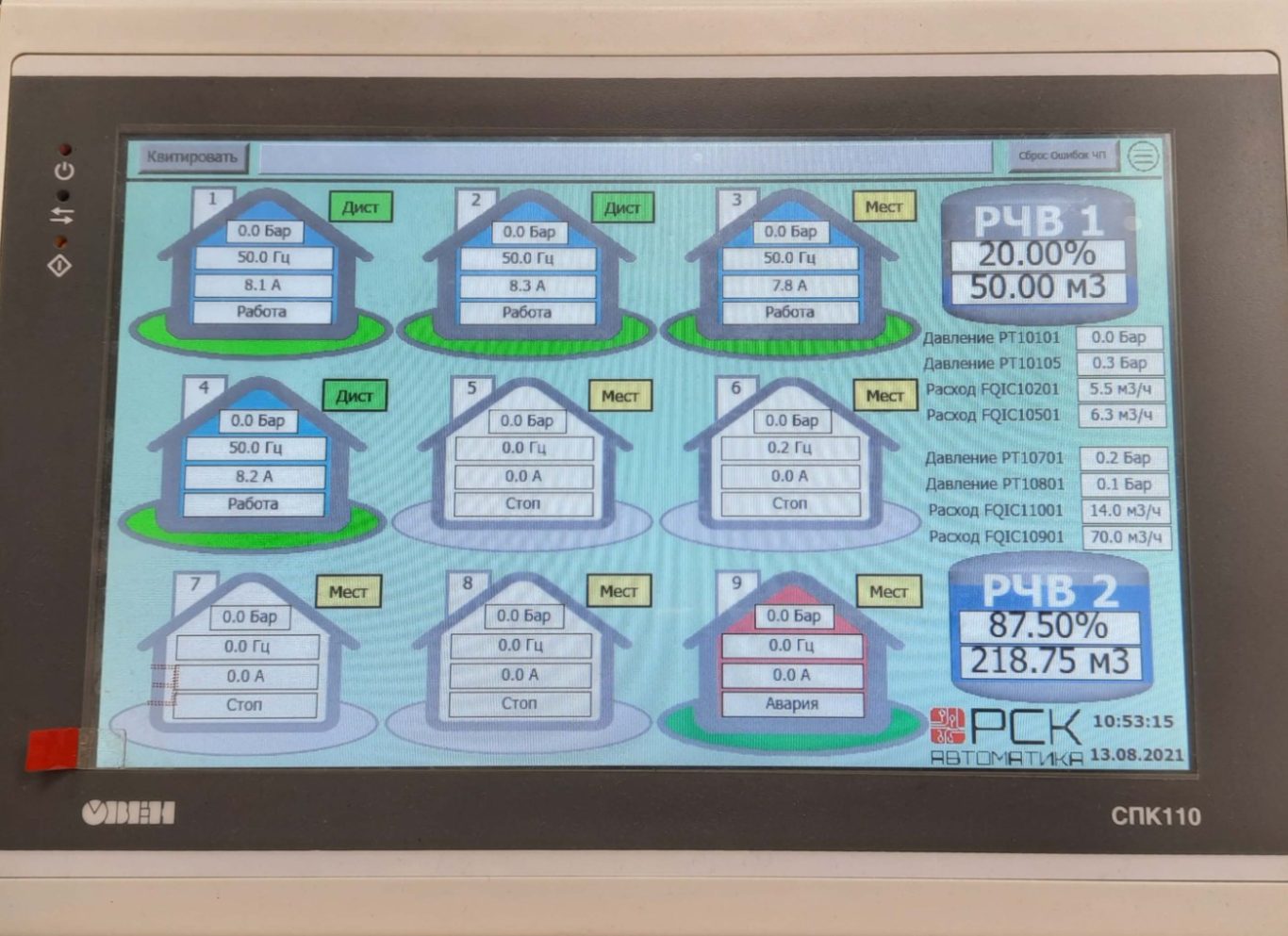

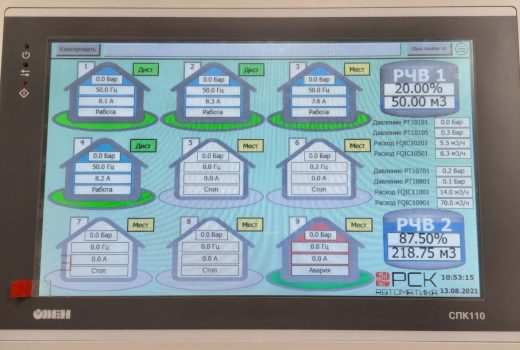

- На панели управления отображается текущие параметры работы скважинного оборудования, частота, ток, уставка, режим работы и состояние насосов, сообщения об авариях;
- Индикация состояния уровня в резервуарах чистой воды;
- Отображение значений давления и расхода на входе и выходе станции водоочистки;
- Сигналы аварий и работы дублируются и передаются на диспетчерский пункт.
Внешние органы управления и индикации
Основным органом управления и индикации «Системы управления» является сенсорная панель установленной на передней панели (дверь) шкафа автоматизации данной системы. В свою очередь шкаф размещен непосредственно в помещении фильтровальной станции.
Состав «Системы управления»
Система состоит из Шкафа автоматизации системы управления, девяти шкафов автоматизации насосного скважинного оборудования, одного шкафа коммутации и связи, а также кабельной трассы полевой шины RS485.
