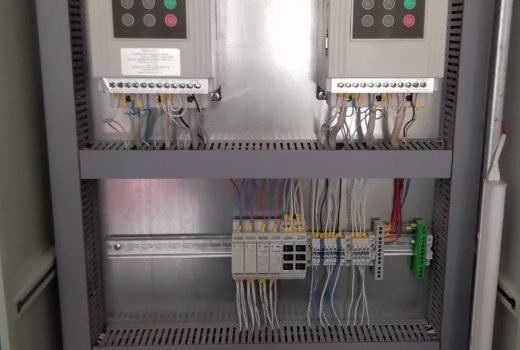

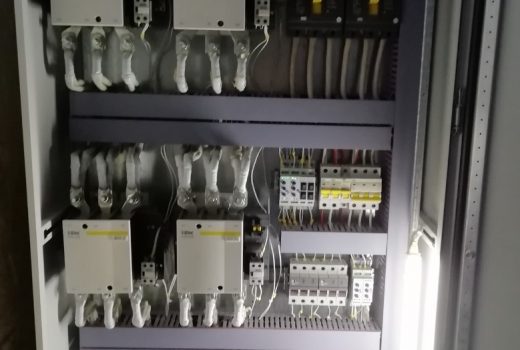

Система управления канализационной насосной станцией

Станция управления канализационной насосной станцией обеспечивает:

• Управление насосным оборудованием для перекачки стоков и дренажных насосов в автоматическом и ручном режимах.
• Работу насосов в автоматическом режиме по поплавковым датчикам уровня/кондуктометрическим датчикам/аналоговому датчику.
• Гибкие возможности настройки работы каждого насоса (защита по токам/ограничение частоты/задержка запуска/задержка остановки и т.д.).
• Счетчики кВт*ч/ч. наработки каждого насоса.
• Поддержание температуры внутри шкафа управления.
• Поддержание температуры помещения/участка трубопровода на открытом воздухе.
• Контроль охранных датчиков объекта.
• Обмен данными со SCADA системой.

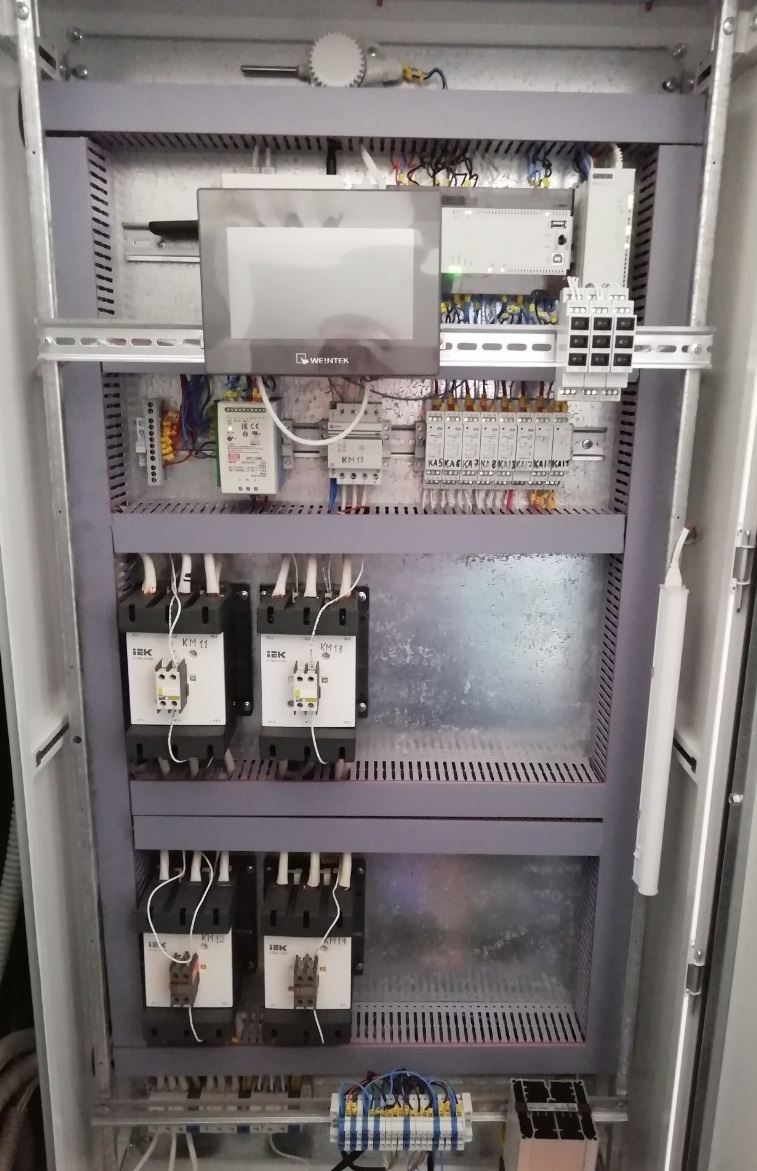

Систему управления образуют средства автоматизации ОВЕН:

• Программируемый контроллер ПЛК110.
• Модуль аналогового ввода с Ethernet МВ210-101
• Сигнализатор уровня для КНС и сточных вод ПСУ-1/10.
• Датчик температуры наружного воздуха ДТС125Л.

Для обеспечения надежного функционирования системы реализованы следующие функции:

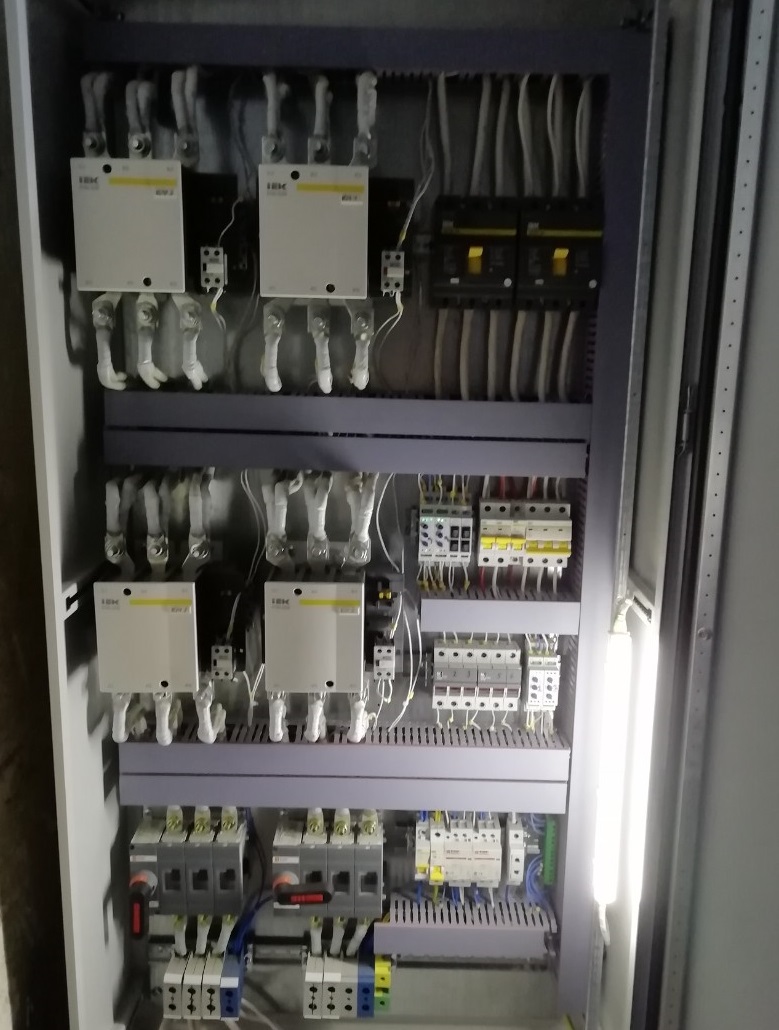

• Автоматический ввод резервного питания.
• Автоматическая фазировка ввода.
• Контроль состояния каждого ввода с полным отключением в случае выхода параметров электрической сети за границы допустимого диапазона.
• Бесперебойность питания устройств связи, датчиков, ПЛК и HMI.

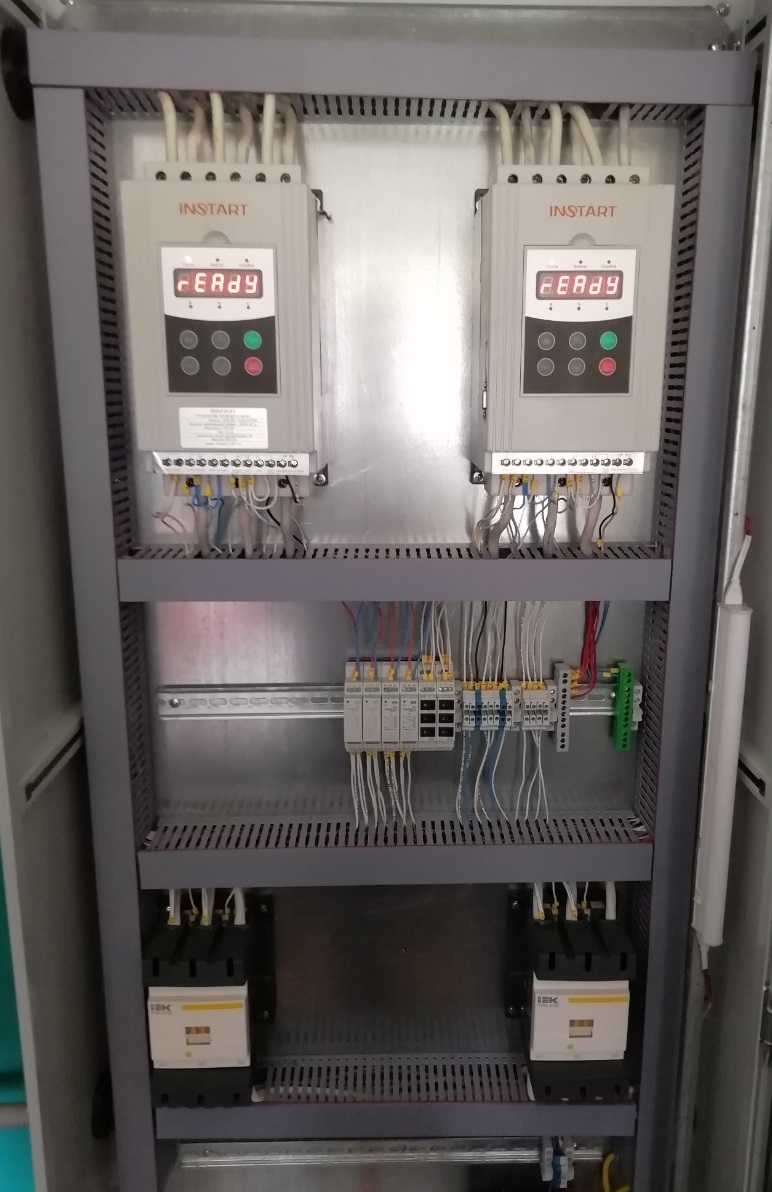

• Две независимые группы пусковых устройств (УПП/ПЧ/Прямой пуск), позволяющие осуществлять запуск любого из перекачивающих насосов.
• Возможность коммутации цепей питания с помощью переключателей в случае выхода из строя оборудования автоматики.

Ввиду того, что оборудование эксплуатируется в агрессивной среде, все элементы расположены внутри корпуса с IP66.
