Установка контроля уровня воды

• Схема питания ТЭНов, включающая в себя понижающий трансформатор и выпрямители
• Прибор автоматического контроля уровня САУ-М2, осуществляющий контроль уровня воды в расходной и питающей емкости и поддержание уровня в расходной емкости с помощью насоса
• Блок дополнительного индикатора уровня и измерительной части омметра, осуществляющий контроль уровня воды в дополнительной емкости и отображение его аварийного снижения, а также преобразующий величину сопротивления ТЭНов при подключении их к омметру в напряжение
• Клеммная колодка для выполнения постоянных внешних подключений (датчики уровня, насос, сетевой ввод)
• Вспомогательное оборудование и устройства защиты по току (предохранители, автоматические выключатели)

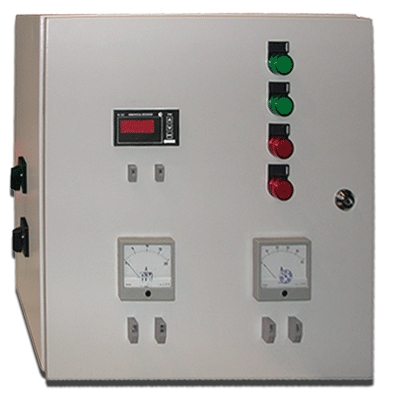

Лицевая панель:

• «Омметр» – прибор типа ТРМ-1, предназначен для контроля сопротивления нагревательных элементов (далее – ТЭНов)
• Клеммы «Вход» – измерительный вход омметра; клеммы «Питание 55В» и «Питание 110В» – выходы постоянного напряжения для питания ТЭНов. Контроль за потребляемым током осуществляется с помощью амперметров, расположенных над соответствующими выходами
• Индикаторная лампа «Насос» – отображает включение насоса при падении уровня в расходной емкости ниже допустимого уровня
• Индикаторная лампа «Авария» – отображает включение блокировки насоса при падении уровня воды в емкости подпитки ниже допустимого уровня
• Индикаторная лампа «Питание ТЭНов» – отображает подачу напряжения на выходы «Питание 55В» и «Питание 110В»
• Индикаторная лампа «Авария 2» – отображает падение уровня в дополнительной емкости ниже допустимого уровня
