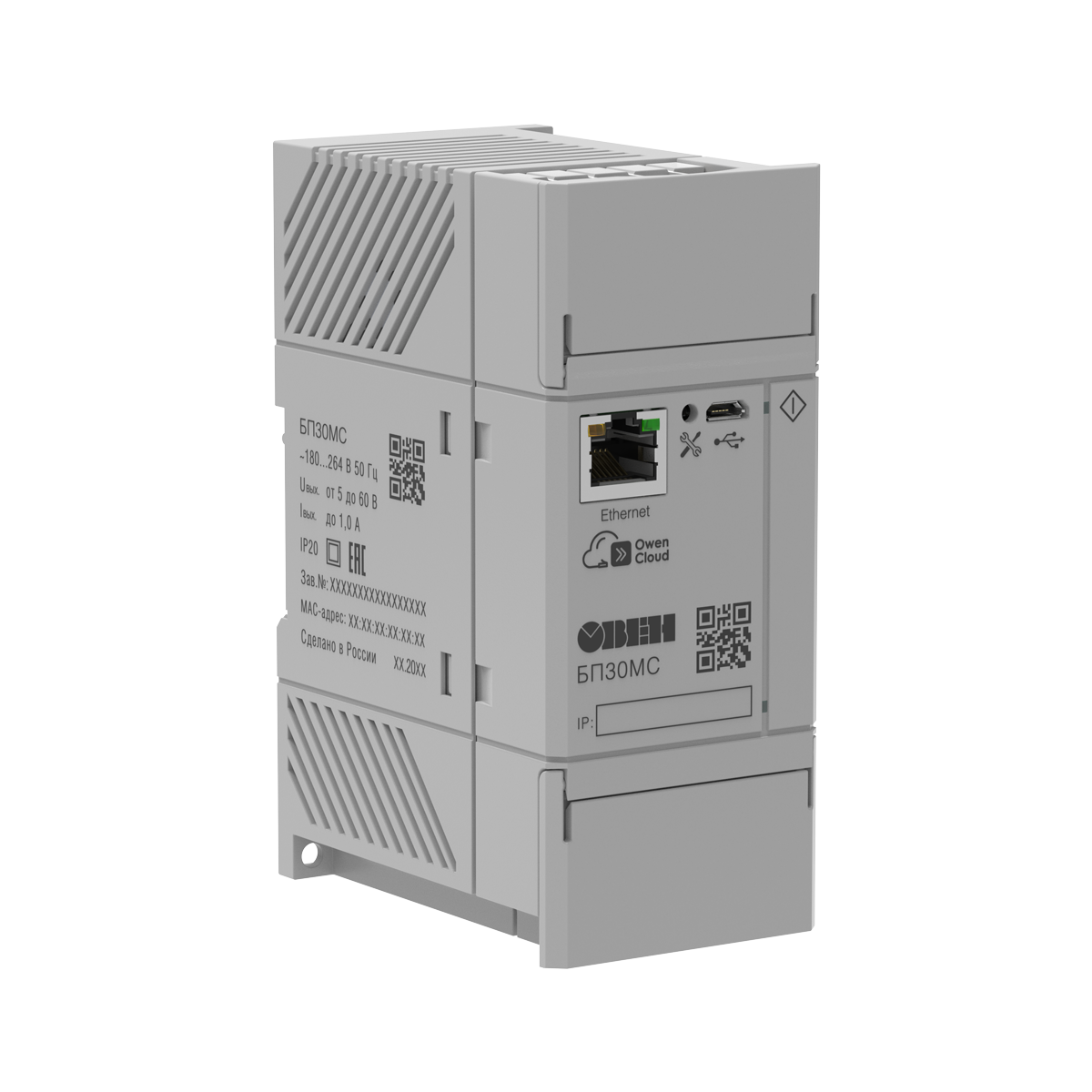

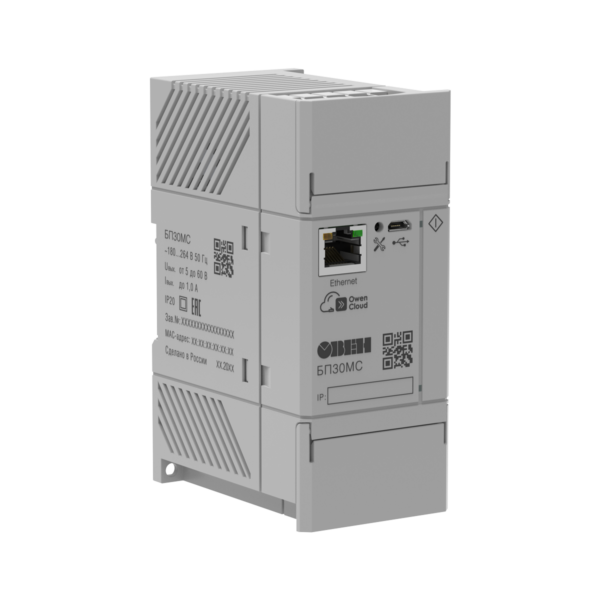

БП30МС специализированный блок питания для ответственных применений с интерфейсом Ethernet

13 680.00₽

Бесплатная доставка для заказов свыше 50 000 руб.

Быстрая доставка
Безопасные платежи

ГАРАНТИРОВАНО БЕЗОПАСНОЕ ОФОРМЛЕНИЕ

Артикул: bp30mc Категории: Блоки питания, Силовые и коммутационные устройства

Описание

Описание

Блок питания БП30МС предназначен для питания и автоматизации элементов промышленной автоматики, лабораторных и других специализированных систем с изменяемым выходным напряжением в диапазоне от 5 до 60 В. Прибор будет востребован как альтернатива лабораторным источникам питания при проведении опытов или исследовательских работ в разных областях деятельности. Встроенные программные алгоритмы позволяют блоку питания передавать данные о своем состоянии по сети Ethernet и в облачный сервис OwenCloud.

Особенности и преимущества

Регулируемый диапазон выходного напряжения (U вых) от 5 до 60 В;
Конфигурирование и регулировка напряжения и выходного тока по Ethernet или USB (разъем типа microUSB), от управляющего контроллера или компьютера по протоколу Modbus TCP.
Ограничение выходного тока 110-120 % от номинального значения (режим статического резервирования Istat.boost). Защита от импульсного тока, перенапряжения, коротких замыканий.
Минимальный уровень пульсаций (менее 0,5 %).
Удобный монтаж в шкаф автоматики (съемные клеммники, компактный корпус: ширина 52 мм, как стандартный трехполюсный автомат).

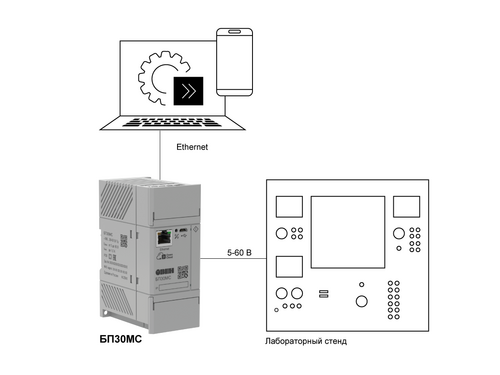

Примеры применения

Стабилизированное питание и передача данных о состоянии питания по сети Ethernet в ПЛК верхнего уровня

Технические характеристики

Наименование	Значение
Выходные параметры
Диапазон выходного напряжения (Uвых)	от 5 до 60 В
Выходной ток (Iвых) при напряжении от 5 до 29 В	1 А
Выходной ток (Iвых) при напряжении от 29,1 до 60 В	0,5 А
Допустимое отклонение напряжения, в том числе:
нестабильность выходного напряжения от входного напряжения	±0,5 %
нестабильность выходного напряжения от выходного тока	±2 %
Размах напряжения шума и пульсаций (межпиковое), не более	200 мВ
Время установления выходного напряжения,не более	2 с
Входные параметры
Напряжение питания переменного тока	180…264 В
Частота переменного тока	45…65 Гц
Ток потребления, не более	0,4 А
Пусковой ток, не более	25 А
КПД при номинальной нагрузке (60 В, 0,5 А), не менее	80 %
Дискретный выход
Количество	1
Тип выхода согласно ГОСТ Р 51841	1
Максимальный коммутируемый ток	50 мА
Максимальное коммутируемое напряжение	30 В
Защиты
Тип защиты отперегрузки–ограничение выходного тока: порог ограничения выходного тока	110…120 % от Iвых
Безопасность и ЭМС
Устойчивость к механическим воздействиям по ГОСТ Р 52931	N2
Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3	Критерий качества А
Излучение радиопомех (помехоэмиссия) по ГОСТ 32132.3	Класс Б
Степень защиты по ГОСТ 14254	IP20
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0	II
Категория перенапряжения по ГОСТ IEC 61204-7	II
Степень загрязнения по ГОСТР 50030.1	2
Электрическая прочность изоляции:
вход-выход,вход-корпус,вход-портEthernet	3000 В
выход–портEthernet	1000 В
Сопротивление изоляции (вход – выход – корпус) при 500 В, не менее	20 МОм
Ethernet (заводская установка)
IP-адрес	192.168.1.99
Маска подсети	255.255.255.0
IP-адрес шлюза	192.168.1.1
USB
Адрес устройства	1
Протокол для подключения к Owen Configurator	Owen Auto Detection Protocol
Условия эксплуатации
Рабочий диапазон температур окружающей среды (Т_окруж)	0…+50°С
Влажность воздуха при +25 °С и более низких температурах без конденсации влаги, не более	80 %
Атмосферное давление	84…106,7 кПа
Температура хранения и транспортирования	-20…+50 °С
Прочее
Срок эксплуатации	10 лет
Срок гарантийного обслуживания	2 года
Средняя наработка на отказ	70 000 ч
Масса, не более	0,4 кг
Тип автоматического выключателя	10…16 A (характеристика B, C, D или аналогичная)

Управление и индикация

Лицевая панель блока питания БП30МС

На лицевой панели блока питания БП30МС размещены сервисная кнопка, индикаторы «Работа», поле для нанесения IP-адреса (тонким маркером или наклейка), разъемы Ethernet и MicroUSB.

Сервисная кнопка предназначена для:

восстановления заводских настроек;
установкиIP-адреса;
обновления встроенного ПО.

Событие	Светодиоды	Дискретный выход
Событие	Работа	OK
Номинальная нагрузка	Светится зеленым	Разомкнут
Режим ограничения выходного тока	Светится оранжевым	Замкнут
Режим КЗ	Светится красным	Замкнут

Функциональные возможности

Защита по перегрузке типа «ограничение выходного тока»

График зависимости выходного напряжения от номинального выходного тока

Графики зависимости входного тока от напряжения питания

КПД

График зависимости КПД от напряжения питания и температуры окружающей среды БП30МС

Схемы подключения

Назначение контактов и схема подключения БП30МС

Габаритные и установочные размеры БП30МС

Чертежи, схемы, модели

Габаритный чертеж

3D модель БП30МС	stp 37.91 MB
2D модель БП30МС	dwg 672.33 kB pdf 183.03 kB

Документация и ПО

Документация
Руководство по эксплуатации БП30МС		pdf	4.41 MB
Руководство по эксплуатации (краткое) БП30МС		pdf	4.15 MB
Сертификаты
Декларация о соответствии на БП30МС		zip	47.58 kB
ПО
Owen Configurator	v1.28.140	zip	143.05 MB

Комплектация

Прибор
Паспорт и гарантийный талон
Краткое руководство
Результаты индивидуальных стендовых испытаний
Заглушка Ethernet
Заглушка USB

Выбрать и заказать

Цены (обновлено – 20.12.2024 в 16:50 по московскому времени)

Стандартные позиции (цены указаны с НДС)
БП30МС 30Вт; Выход: 5…60В/0,5…1А; Вход: 180…264 В переменного тока; 0… +50°С; Ш×В×Г: 52×124×84мм	13 680,00 ₽	заказать
