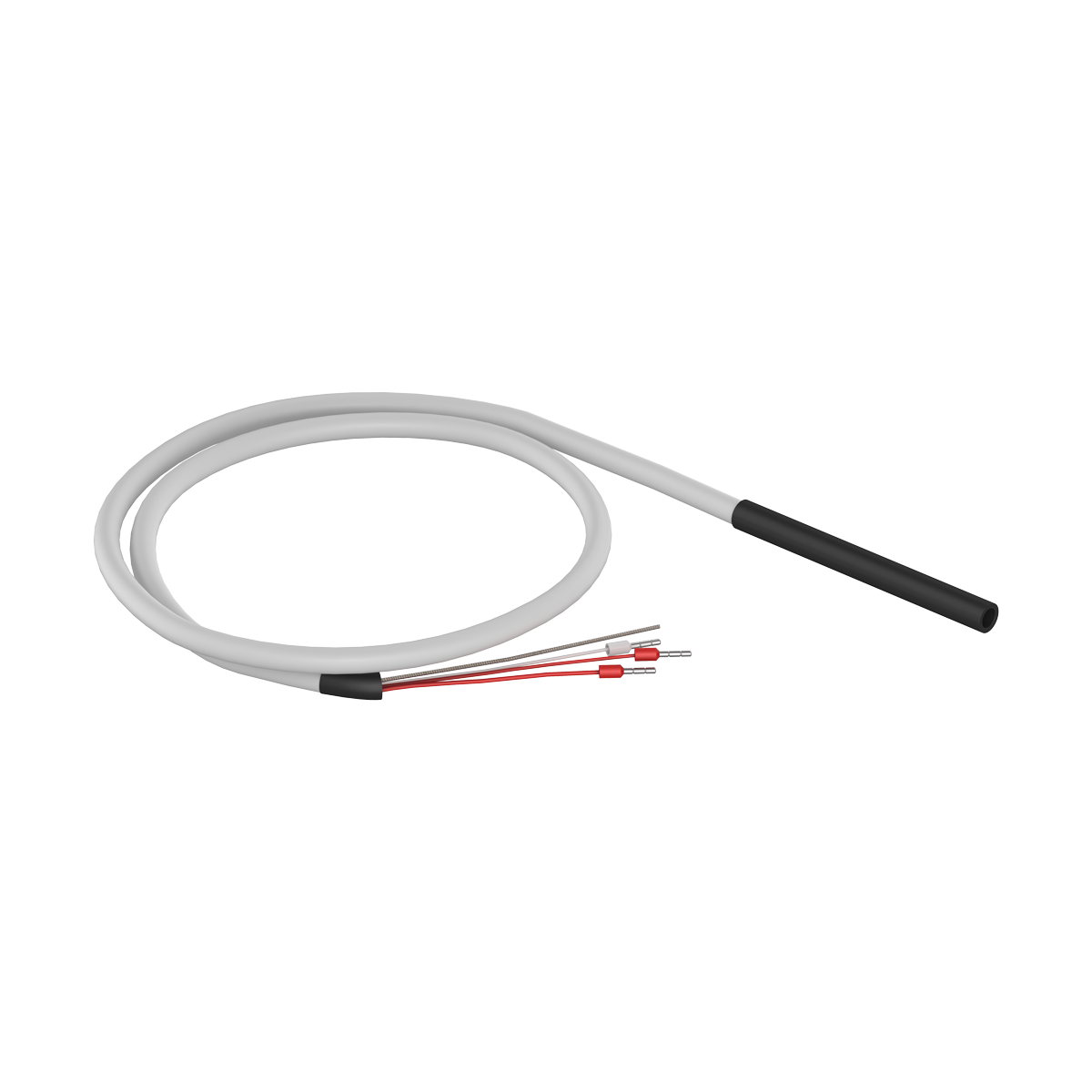

ДТС9х4 датчик температуры с диэлектрической прочностью изоляции на 6 и 30 кВ
2 832.00₽
Бесплатная доставка для заказов свыше 50 000 руб.
- Быстрая доставка
- Безопасные платежи
Описание
Датчики температуры ОВЕН ДТС9х4 предназначены для непрерывного измерения температуры обмоток и магнитопровода в сухих трансформаторах. Выпускается в двух модификациях: ДТС914 и ДТС984.
Датчики изготовлены из диэлектрически прочного материала и прошли проверку на аппарате испытания диэлектриков: для модели ДТС984 амплитудой испытательного напряжения 6 кВ и для модели ДТС914 напряжением 30 кВ.
В модели ДТС984 применяется экранированный кабель в силиконовой оболочке, а для изготовления модели ДТС914 применяется кабель только в силиконовой оболочке без экрана – во избежание пробоя на более высоких напряжениях.
Изделия внесены в реестр средств измерения, имеют сертификат СИ, прошли первичную поверку на завод-изготовителе, межповерочный интервал 2 года.
Технические характеристики
|
Характеристика |
Значение |
|
Диапазон измеряемых температур |
-50…+200 °С (+200 °С – без механической нагрузки, в состоянии покоя) |
|
Рабочая температура эксплуатации кабеля |
-60…+200 °С (+200 °С кратковременно) |
|
Номинальная статическая характеристика (НСХ) по ГОСТ 6651-2009 |
РТ100 |
|
Класс допуска по ГОСТ 6651-2009 |
В |
|
Показатель термической реакции, не более |
30 с |
|
Количество чувствительных элементов (ЧЭ) |
1 шт. |
|
Схема внутренних соединений проводников |
Трехпроводная |
|
Электрическое сопротивление изоляции при напряжении постоянного 100 В при температуре (25±10)°С, не менее |
100 МОм |
|
Электрическое сопротивление изоляции при напряжении постоянного тока 100 В при температуре от +100°С и выше, не менее |
20 МОм |
|
Диэлектрическая прочность внешней изоляции относительно токоведущих частей (выдерживает в течение 1 мин. переменное напряжение частотой 50 Гц) |
ДТС914 – 30 кВ ДТС984 – 6 кВ |
|
Материал защитной арматуры |
ДТС914 – фторопласт-Ф4 ДТС984 – силиконовая резина |
|
Длина кабельного вывода |
От 0,2 до 20 м (по заказу) |
|
Степень защиты согласно ГОСТ 14254-2015 |
IP65 |
|
Средняя наработка на отказ, не менее |
40000 ч |
|
Средний срок службы, не менее |
10 лет |
Конструктивное исполнение датчиков
| Конструктивное исполнение | Диэлектрическая прочность | Модель | Длина монтажной части | Материал внешней оболочки/защитной арматуры | Степень защиты |
 |
30 кВ | 914 | 120 | Фторопласт-Ф4 | IP65 |
 |
6 кВ | 984 | 60 | Силиконовая резина |
Модификации
Документация
| Документация | ||||
| Руководство по эксплуатации (краткое) ДТС9х4 | 1.19 MB | |||
| Сертификаты | ||||
| Сертификат средств измерений ДТС9х4 | Россия. 92657-24 |
zip | 404 kB | |
| Сертификат средств измерений ДТС9х4 | Казахстан | zip | 321.53 kB | |
Комплектация
- Датчик ДТС9х4
- Паспорт и гарантийный талон
- Краткое руководство
Цены (обновлено — 14.12.2025 в 10:50 по московскому времени)
| На заказ (цены указаны с НДС) | ||
| ДТС984-РТ100.В3.6.60.ЭС2.Н
Термопреобразователь сопротивления модели 984 с диэлектрической изоляцией до 6кВ чувствительный элемент с НСХ РТ100 класс допуска В 3-х проводная схема соединения длина монтажной части 60 мм, диаметр 6 мм, кабель экранированный в силиконовой оболочка длина 2 м, кабельный ввод без наконечников
|
2 976,00 ₽ | |
| ДТС914-РТ100.В3.10.120.С1,5.Н
Термопреобразователь сопротивления модели 914 с диэлектрической изоляцией до 30кВ чувствительный элемент с НСХ РТ100 класс допуска В 3-х проводная схема соединения длина монтажной части 120 мм, диаметр 10 мм, кабель неэкранированный в силиконовой оболочка длина 1,5 м, кабельный ввод без наконечников
|
4 128,00 ₽ | |
| ДТС984-РТ100.В3.6.60.ЭС2,5.Н
Термопреобразователь сопротивления модели 984 с диэлектрической изоляцией до 6кВ чувствительный элемент с НСХ РТ100 класс допуска В 3-х проводная схема соединения длина монтажной части 60 мм, диаметр 6 мм, кабель экранированный в силиконовой оболочка длина 2,5 м, кабельный ввод без наконечников
|
3 120,00 ₽ | |
| ДТС984-РТ100.В3.6.60.ЭС1,5.Н
Термопреобразователь сопротивления модели 984 с диэлектрической изоляцией до 6кВ чувствительный элемент с НСХ РТ100 класс допуска В 3-х проводная схема соединения длина монтажной части 60 мм, диаметр 6 мм, кабель экранированный в силиконовой оболочка длина 1,5 м, кабельный ввод без наконечников
|
2 832,00 ₽ | |
| ДТС914-РТ100.В3.10.120.С2,5.Н
Термопреобразователь сопротивления модели 914 с диэлектрической изоляцией до 30кВ чувствительный элемент с НСХ РТ100 класс допуска В 3-х проводная схема соединения длина монтажной части 120 мм, диаметр 10 мм, кабель неэкранированный в силиконовой оболочка длина 2,5 м, кабельный ввод без наконечников
|
4 320,00 ₽ | |
| ДТС914-РТ100.В3.10.120.С2.Н
Термопреобразователь сопротивления модели 914 с диэлектрической изоляцией до 30кВ чувствительный элемент с НСХ РТ100 класс допуска В 3-х проводная схема соединения длина монтажной части 120 мм, диаметр 10 мм, кабель неэкранированный в силиконовой оболочка длина 2 м, кабельный ввод без наконечников
|
4 224,00 ₽ | |
*Информация не является публичной офертой
