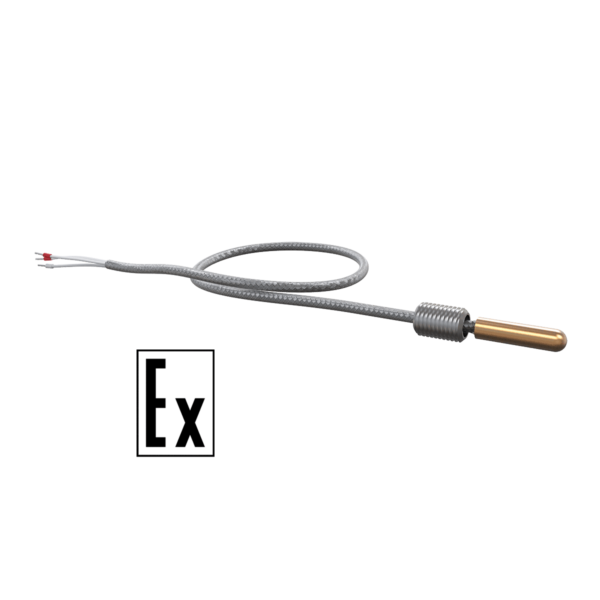

ДТСхх4 термосопротивления с кабельным выводом EXIA

1 920.00₽

Бесплатная доставка для заказов свыше 50 000 руб.

Быстрая доставка
Безопасные платежи

ГАРАНТИРОВАНО БЕЗОПАСНОЕ ОФОРМЛЕНИЕ

Артикул: dtshh4_termosoprotivleniya_s_kabel_nim_vivodom_exia Категории: Датчики, Датчики температуры, Термометры сопротивления взрывозащищенные

Описание

Описание

Датчики температуры имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.

Среда измерения

Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.

Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC Т6…Т1 Ga Х

Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.

Взрывозащищенность датчика обеспечивается следующими средствами

Выполнение конструкции датчика в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011).
Ограничение максимального тока и максимального напряжения в цепях датчика до искробезопасных значений (Ii = 200 мA, Ui = 10,2 B).
Ограничение величины емкости конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности (Ci = 2,75 нФ, Li = 0,75 мкГн).

Ограничение тока и напряжения в электрических цепях датчика до искробезопасных значений достигается за счет обязательного подключении датчика через блоки (барьеры искрозащиты, рекомендуем ИСКРА –АТ.03), имеющие вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем взрывозащиты электрической цепи «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (IEC 60079-11:2011).

Стандартный срок производства – от 5 рабочих дней.

Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН

0Ех ia IIC Т6…Т1 Ga Х

0	Датчики относятся к категории особо взрывобезопасного оборудования
Ех	Знак соответствия стандартам взрывозащиты
ia	Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший)
IIC	Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен)
Т6…Т1	Датчик может использоваться в температурных классах Т6…Т1, указанных в таблице
Ga	Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты
Х	Особые условия эксплуатации датчиков

Температурный класс в маркировке взрывозащиты

Температурный класс	Т1	Т2	Т3	Т4	Т5	Т6
Температура окружающей и контролируемой среды, не более	425 °С	275 °С	195 °С	130 °С	95 °С	80 °С

Особые условия эксплуатации датчиков (знак Х в конце маркировки)

Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.

Технические характеристики

Характеристики	ДТСхх4
Номинальная статическая характеристика (НСХ)	50М, 100М	50П, 100П	PT100, PT1000
Диапазон измеряемых температур:
– класс допуска А		–100…+250 °C	–30…+250 °C
– класс допуска В и С	–50…+150 °C	–196…+250 °C	–50…+250 °C
Температура окружающего воздуха
– для температурных классов Т5…Т1	–60…+85 °C
– для температурных классов Т6	–60…+80 °C
Условное давление	0,1…6,3 МПа (в зависимости от конструктивного исполнения)
Показатель тепловой инерции	не более 10…30 с
Сопротивление изоляции	не менее 100 МОм
Количество чувствительных элементов	1 или 2
Схема внутренних соединений проводников	2 – двухпроводная, 3 – трехпроводная, 4 – четырехпроводная
Исполнение сенсора относительно корпуса	изолированный
Длина кабельного вывода	0,2 м – стандарт до 20 м – по заказу
Тип резьбового штуцера	метрическая резьба, трубная резьба
Материал защитной арматуры	сталь 12Х18Н10Т, латунь
Степень защиты	IP54 (IP67 – для моделей 314, 414, 294, 164, 174, 184)
Средний срок службы	не менее 10 лет

Конструктивные исполнения датчиков

Конструктивное исполнение	Модель	Параметры	Материал	Длина монтажной части L*, мм

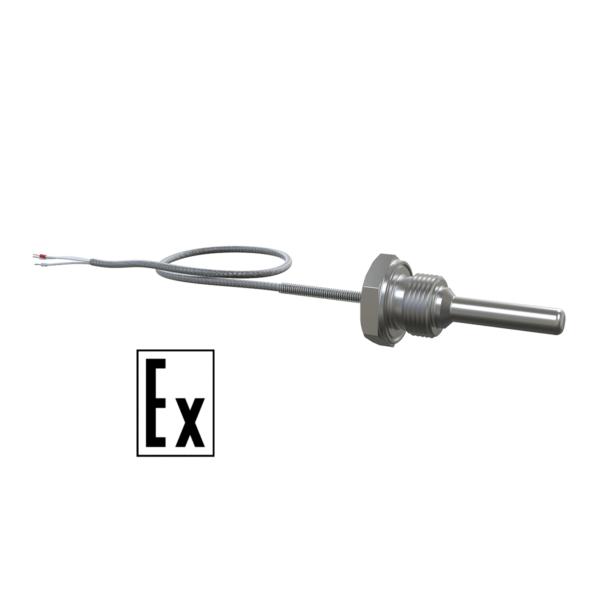

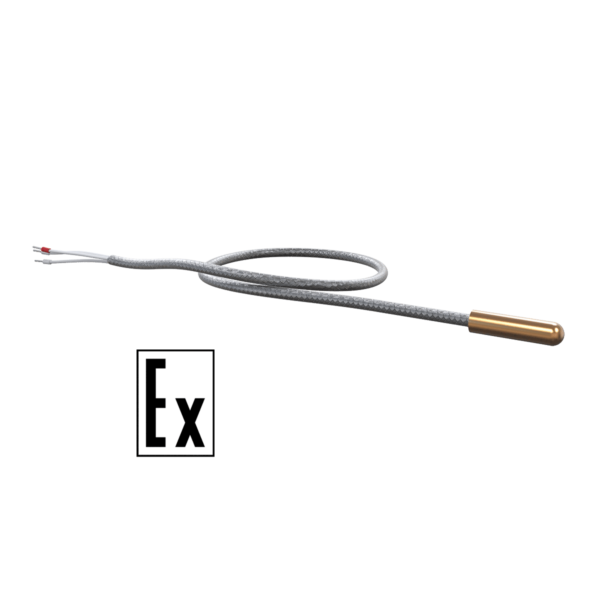

	014	D=5 мм	латунь	25
	024	D=8 мм	сталь 12Х18Н10Т	30, 40, 50, 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500
	214	D=5 мм	сталь 12Х18Н10Т
	314	D=5 мм	сталь 12Х18Н10Т	40, 50, 60, 80, 100, 120, 160

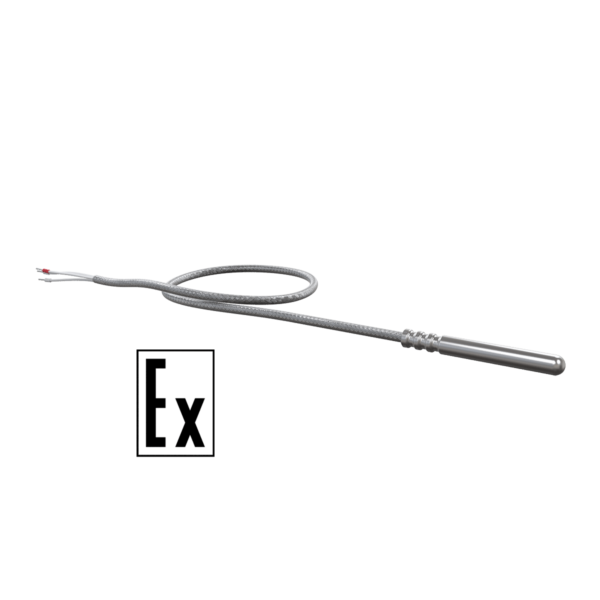

	414	D=5 мм	сталь 12Х18Н10Т	40, 50, 60, 80, 100, 120, 160
Накидная гайка	034	D=5 мм, M=8×1 мм	латунь	25
	044	D=8 мм, M=12×1,5 мм	сталь 12Х18Н10Т	30, 40, 50, 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500
	654	D=5 мм, M=8×1 мм	сталь 12Х18Н10Т	25, 26, 30, 35, 50, 60, 70, 80, 100, 120, 160
	054	D=6 мм, M=16×1,5 мм**, S=22 мм, h= 9 мм	сталь 12Х18Н10Т	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000
	064	D=8 мм, M=20×1,5 мм**, S=27 мм, h= 8 мм
	074	D=10 мм, M=20×1,5 мм**, S=27 мм, h= 8 мм
	194	D=6 мм, M=20×1,5 мм**, S=27 мм, h= 8 мм
	084	D=10 мм, M=20×1,5 мм**, S=27 мм, h= 8 мм

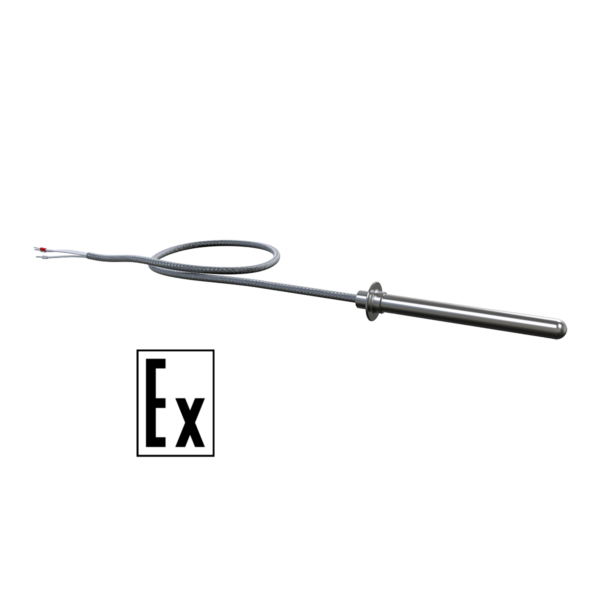

	094	D=6 мм, D1=13 мм
	104	D=8 мм, D1=18 мм
	114	D=10 мм, D1=18 мм

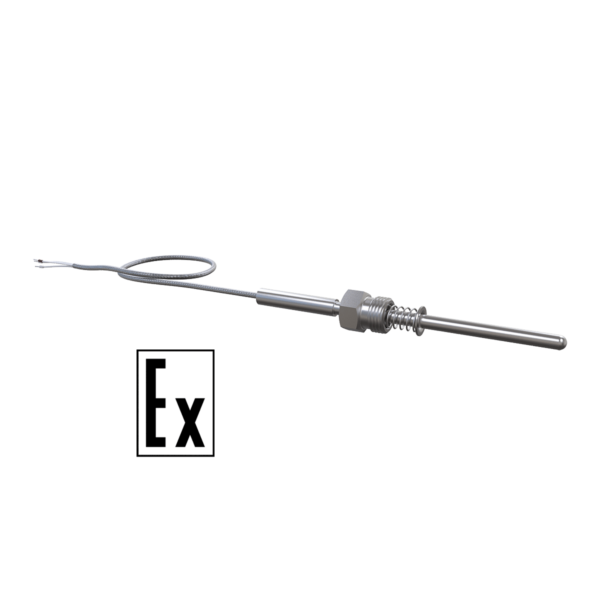

Накидная гайка	124	D=6 мм, M=16×1,5 мм**, S=17 мм		60, 80, 120, 160, 200, 250, 320, 400, 500
	134	D=8 мм, M=20×1,5 мм**, S=22 мм
	144	D=10 мм, M=20×1,5 мм**, S=22 мм

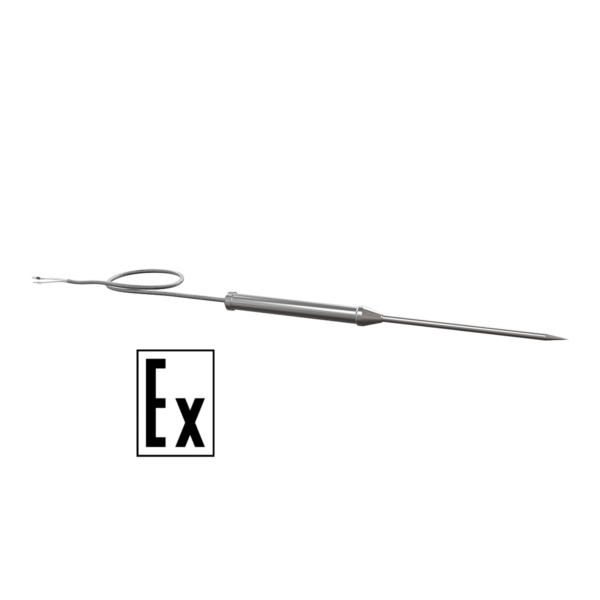

	164***	D=4 мм, D1=10 мм		60, 80, 100, 120, 160, 200, 250, 320
	174	D=5 мм, D1=10 мм
	184	D=6 мм, D1=10 мм
Накидная гайка	204	M=10×1 мм, S=14 мм	латунь	40, 65

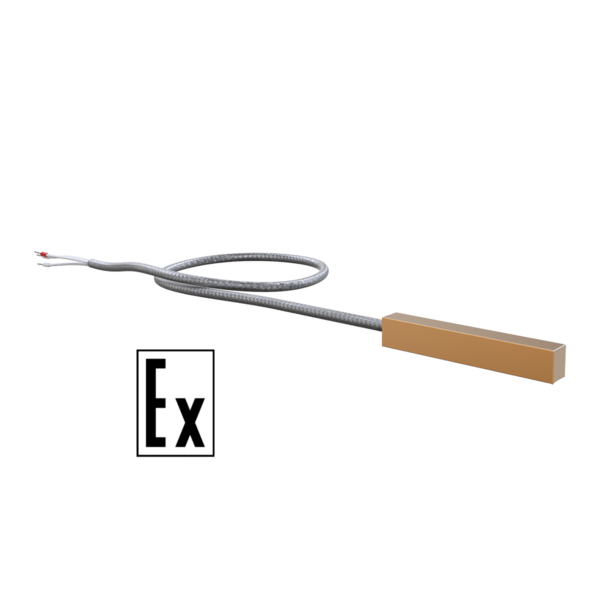

	224	Датчик может крепиться на трубопровод диаметром от 20 до 200 мм с помощью кабельного хомута.	латунь	43
	324	D=6 мм	сталь 12Х18Н10Т	41

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с другой резьбой.
*** Изготавливаем только PT100.

Примечание:

Исполнение с 2-мя чувствительными элементами возможно для моделей с диаметром защитной арматуры 8 и 10 мм.
Датчики с 2-проводной схемой соединения изготавливаются с ограничениями по длине монтажной части и длине кабельного вывода – суммарная длина монтажной части (L) и кабельного вывода (l) должна быть:
- для 50М, 50П – не производим
- для 100П, 100М, РТ100 – не более 320 мм
- для РТ1000 – не более 3200 мм
Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
Датчики модели 294 изготавливаются только с сенсорами РТ100, РТ1000 и только по 2-проводной или 3-проводной схеме внутренних соединений проводников.

Модификации

Данная позиция содержит нестандартное сочетание значений модификатора. Для рассмотрения возможности заказа такой позиции свяжитесь со специалистом через форму «Задать вопрос специалисту» или изложите ваши пожелания на адрес электронной почты: support@owen-russia.ru

один чувствительный элемент (стандарт), при заказе не указывается

два чувствительных элемента

014

024

034

044

054

064

074

084

094

104

114

124

134

164

174

204

214

224

314

324

414

654

50М

стандарт

100М

50П

100П

РТ100

стандарт

РТ1000

стандарт

двухпроводная

трехпроводная

четырехпроводная

100

120

150

160

180

200

220

250

320

400

500

600

630

800

1000

Т1

не более 425 °С

Т2

не более 275 °С

Т3

не более 195 °С

Т4

не более 130 °С

Т5

не более 95 °С

Т6

не более 80 °С

Пример обозначения при заказе: ДТС054-50М.В3.60/1.ЕXI-Т5
