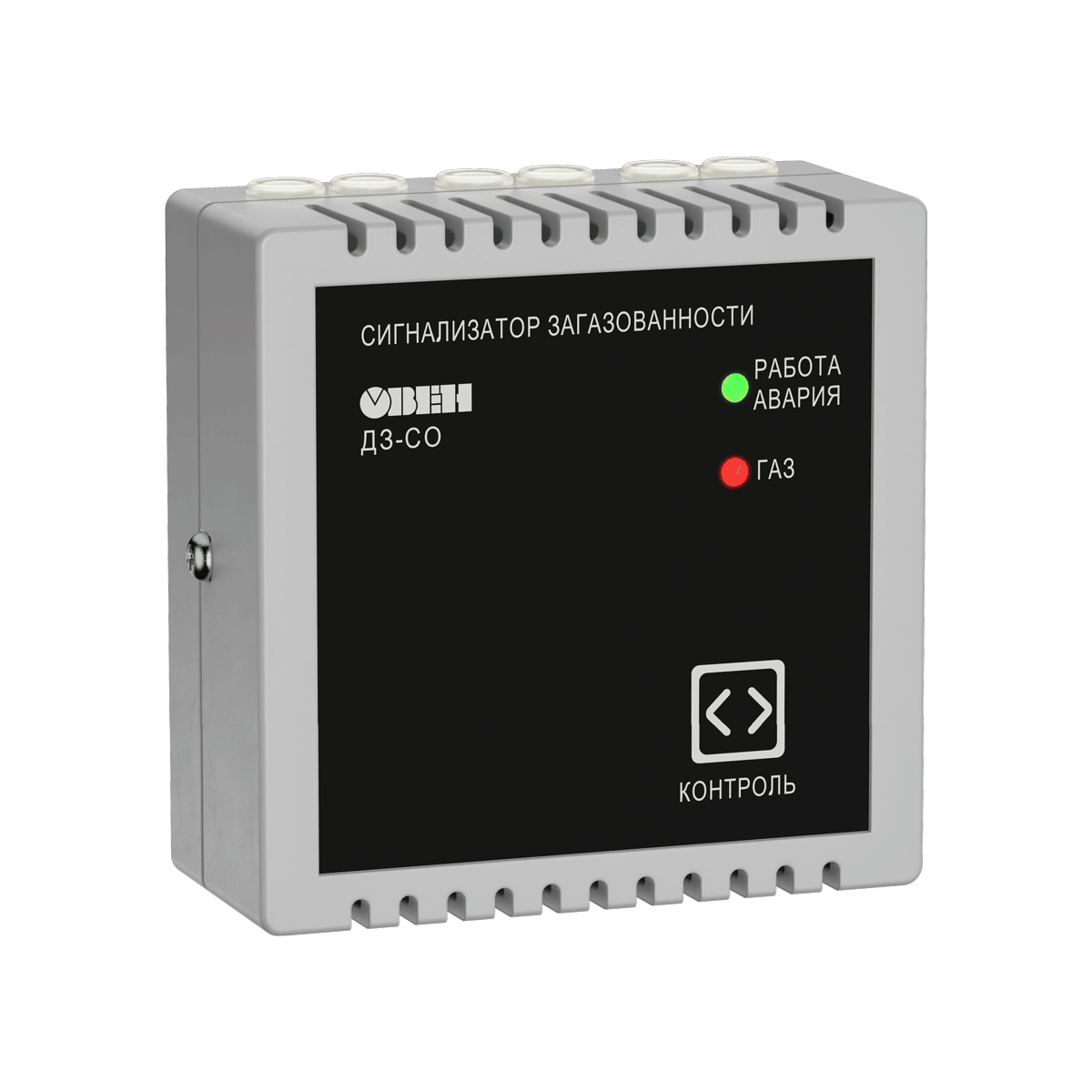

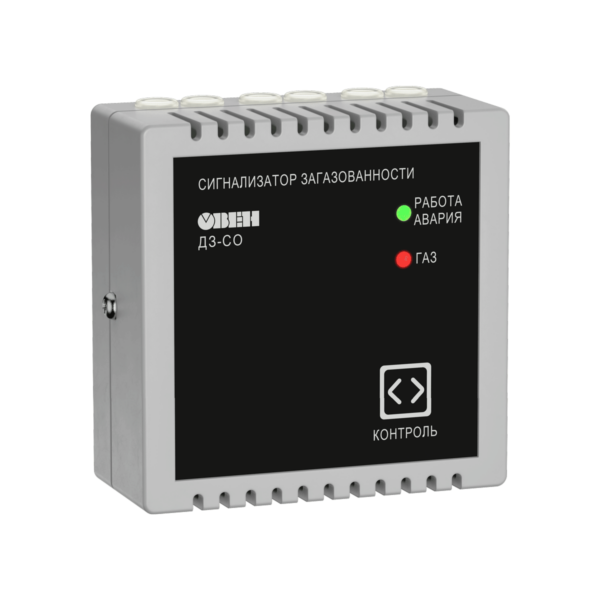

ДЗ-СО сигнализатор (детектор) загазованности угарного газа (СО) для парковок с цифровым интерфейсом RS-485
Бесплатная доставка для заказов свыше 50 000 руб.
- Быстрая доставка
- Безопасные платежи
Описание
Детектор превышения уровня оксида углерода (СО) служит для автоматического контроля концентрации угарного газа в воздухе. Он непрерывно следит за уровнем СО и сигнализирует о его превышении, когда концентрация достигает пороговых значений. Этот прибор можно использовать на парковках в жилых, административных, производственных зданиях и сооружениях, а также в гаражах. Детектор передаёт цифровые данные о концентрации СО через интерфейс RS-485.
Функциональные особенности
- Индикация (световая и звуковая) достижения СО двух пороговых значений – 20 мг/м3 и 100 мг/м3.*
- Передача состояний порогов и значения уровня СО по RS-485
- Встроенная самодиагностика и режим имитации аварии.
- Автоотключение второго порога срабатывания после уменьшения концентрации ниже порогового значения.
- Два дискретных выхода типа «транзисторный ключ» по порогам.
- Напряжение питания – 24 В постоянного тока.
-
Дублированные контакты клеммных колодок позволяют легко собирать приборы в шинную топологию сети RS-485 и дискретных выходов.
- Сечение провода для монтажа внешних связей от 0,35 до 0,75 мм2, диаметр кабеля до 6 мм.
* Под заказ возможна настройка на другие пороги в пределах диапазона измерений прибора
Детектор представляет собой стационарное настенное устройство непрерывного действия для обнаружения утечек и скопления угарного газа. Контроль концентрации СО в воздухе осуществляется при помощи электрохимического чувствительного элемента, принцип действия которого основан на изменении электрических параметров электродов, находящихся в контакте с электролитом, в присутствии угарного газа.
Чувствительный элемент обладает высокой чувствительностью и селективностью к окиси углерода. Применяемый метод отбора пробы – диффузионный. Контролируемая одним прибором площадь составляет не более 200 м2.
Прибор имеет цифровой интерфейс RS-485 и два дискретных выхода типа «транзисторный ключ», позволяющие удаленно получать информацию о состоянии порогов сигнализации.
В приборе предусмотрен режим имитации аварии, позволяющий проверить работоспособность сигнализации и выходного устройства прибора без применения газовых смесей.
Возможно несколько сценариев подключения и использования прибора:
- Подключение к контроллеру только по сети RS-485 с опросом регистра состояния порогов.
- Подключение к контроллеру только дискретных выходов и контроль их состояния.
- Одновременное подключение к контроллеру по сети RS-485 и дискретных выходов.
В первых двух сценариях экономятся ресурсы контроллера и кабельные линии.
В третьем сценарии контролируются состояния дискретных выходов, а также выполняется опрос регистра состояния порогов. Данный сценарий наиболее надёжен, с точки зрения помехозащищённости.
Области применения
Газовый детектор ОВЕН ДЗ-СО применяется в закрытых паркингах, подземных гаражах, подвалах промышленных предприятий и т.п.
Технические характеристики
| Характеристика | Значение |
| Контролируемый газ | СО (оксид углерода) |
| Метод отбора пробы | диффузионный |
| Количество чувствительных элементов (ЧЭ) | 1 |
| Тип ЧЭ | электрохимический |
| Рабочий диапазон концентраций |
0…150 мг/м3 |
| Время готовности к работе после включения питания, не более | 60 сек |
| Время реакции (инерционность), не более | 90 сек |
| Период обновления результатов, не более | 1 сек |
| Виды сигнализации | световая, звуковая |
| Пороги срабатывания сигнализации |
порог l 20±5 мг/м3 |
|
порог II 100±25 мг/м3 |
|
| Уровень громкости звуковой сигнализации на расстоянии 1 м от прибора, не менее | 70 дБ |
| Количество выходных устройств | 2 |
| Тип выходных устройств | канальный полевой транзистор |
| Максимальный коммутируемый ток | 800 мА |
| Максимальное коммутационное напряжение | 30 В |
| Степень защиты оболочки от внешнего воздействия по ГОСТ 14254 | IP20 |
| Габаритные размеры | 85×87×37 мм |
| Диапазон рабочих температур окружающего воздуха | –20…+50 °С |
| Масса, не более | 0,12 кг |
| Средний срок службы, не менее | 7 лет |
Условия эксплуатации
Закрытые взрывобезопасные помещения без агрессивных паров и газов:
- температура окружающего воздуха: -20…+50 °С;
- относительная влажность от 20 до 85 % без конденсации влаги;
- атмосферное давление – от 84 до 106,7 кПа.

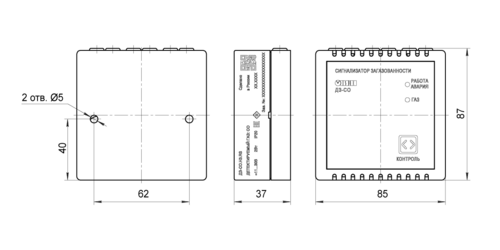

Габаритные и установочные размеры
Датчик загазованности ОВЕН ДЗ-СО следует устанавливать так, чтобы вентиляционные прорези были снизу и сверху, чтобы возникающая в этом случае естественная конвекция поставляла к сенсору газовую смесь для повышения быстродействия. Кроме того, такое расположение датчика снижает дополнительную погрешность от саморазогрева электронной платы.
Габаритные и установочные размеры

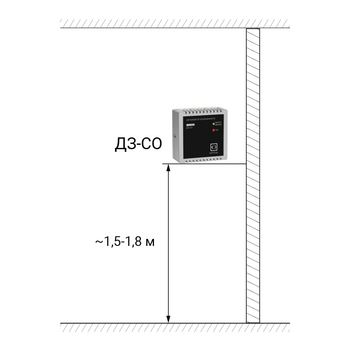

Правила установки на парковках
При выборе места установки необходимо соблюдать следующие рекомендации:
- Датчики угарного газа устанавливаются по всей площади подземной парковки.
- Согласно нормативной документации – один датчик может контролировать 200 м2 пространства паркинга (это радиус 8 метров, если устройство устанавливается на стены и столбы).
- Датчики располагаются на уровне органов дыхания человека, как правило, 1,5 – 1,8 м от уровня пола.
Схемы подключения
Чертежи, схемы, модели
Документация
| Документация | |||
| Руководство по эксплуатации ДЗ-СО.Н3.RS | 1.24 MB | ||
Комплектация
- Прибор
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Комплект крепежных элементов
