ИТП-14 компактный индикатор унифицированных сигналов
7 492.80₽
Бесплатная доставка для заказов свыше 50 000 руб.
- Быстрая доставка
- Безопасные платежи
Описание
Ориентировочный срок снятия с производства индикатора ИТП-14 – 2 квартал 2025 года. В новые проекты рекомендуем закладывать обновленный и улучшенный аналог – индикатор ИТП-17.
Основные отличия и преимущества нового прибора показаны в сравнительной таблице.
| ИТП-14.х | ИТП-17.х | |
| Корпус |  |
 |
| Габаритные размеры (Ш×В×Г) | 26×48×65 мм | 26×48×72 мм |
| Цвета индикатора |
В зависимости от заказанной модификации: КР – красный ЗЛ – зеленый |
Три цвета зеленый, желтый и красный с возможностью настройки автоматической смены по уставкам |
| Выход типа К | + | + |
| Настройка | С кнопок | С кнопок или через программу конфигуратор по USB-интерфейсу |
| Клеммы |
Несъёмные самозажимные до 0,70 мм2 |
Съемные, винтовые до 1,0 мм2 |
| Питание | 10…30 В (номинал =24 В) | |
| Поддерживаемые сигналы |
Ток 0…5 мА, 0(4)…20 мА Напряжение 0(2)…10 В |
Ток 0…5 мА, 0(4)…20 мА Напряжение 0(2)…10 В ТС: 50/100/1000 Ом Cu, Pt, Ni, М, П ТП: ТХК, ТНН, ТХА, ТЖК, ТВР, ТПП |

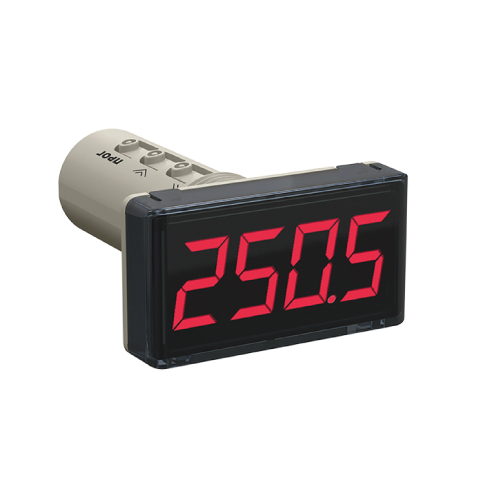

Промышленный измеритель-индикатор ИТП-14 измеряет унифицированные сигналы тока 0…20 мА, 0…5 мА, 4…20 мА и напряжения 0…10 В, 2…10 В и отображает сигнал в выбранных физических величинах. Прибор выпускается с четерехсегментным индикатором красного и зеленого цвета. Для щитов в зоне солнечной засветки рекомендуется применять модификацию с зеленой индикацией. ИТП-14 контролирует температуру, давление, влажность, уровень и другие физические величины. Применяется для реализации яркой индикации на щитах автоматики при работе с унифицированными сигналами тока и напряжения с обязательным контролем аварии обрыва линии связи.
Ключевые особенности прибора:
- Монтаж на панель щита автоматики в отверстие 22 мм.
- Красный или зеленый цвет четерехсегментного индикатора.
- Выход типа «транзисторная оптопара» для управления дополнительным оборудованием или устройствами сигнализации.
- Поддержка диапазонов измерения сигналов тока 0…20 мА, 0…5 мА, 4…20 мА и напряжения 0…10 В, 2…10 В.
- Для работы требует внешнее питание номиналом 24 В постоянного тока.
Технические характеристики
| Параметр | Значение |
| Функциональные возможности | |
| Информирование об авариях | Индикация аварии при обрыве входного сигнала или выхода за указанные границы |
| Мигание индикатора при входе измеряемой величины в критическую зону | |
| Индикация | Красная или зеленая – на выбор |
| Питание | |
| Напряжение питания | 10…30 В постоянного тока (ном. напряж. 24 В), потребляемая мощность не более 1 Вт |
| Входные сигналы | |
| Количество каналов измерения | 1 |
| Тип входного сигнала | Ток 0…5 мА, 0(4)…20 мА Напряжение 0(2)…10 В |
| Время опроса входа, не более | 0,3 с |
| Погрешность | |
| Пределы основной приведенной погрешности, % | ±0,25 |
| Выходные сигналы | |
| Количество выходных устройств | 1 |
| Тип выходного устройства | Транзисторный ключ n-p-n-типа: – максимальный постоянный ток нагрузки 200 мА – максимальное напряжение постоянного тока 42 В |
| Корпус | |
| Габаритные размеры | 26×48×65 мм |
| Установочные размеры | Диаметр 22 мм |
| Степень защиты | IP54 со стороны лицевой панели IP20 со стороны клемм |
| Эксплуатация | |
| Рабочая температура | -40…+60 ⁰С |
| Относительная влажность воздуха | Не более 80 % при +35 °С и более низких температурах без конденсации влаги |
| Атмосферное давление | От 84 до 106,7 кПа |
| Устойчивость к механическим воздействиям | Прибор соответствует группе исполнения N2 по ГОСТ Р 52931–2008 |
| Устойчивость к электромагнитным воздействиям | Прибор соответствует оборудованию класса А по ГОСТ Р МЭК 61326-1-2014 |
| Средняя наработка на отказ | 100000 ч |
| Средний срок службы | 12 лет |
| Гарантия | 2 года |
| Межповерочный интервал | 5 лет |
Функциональная схема
Схемы подключения
Чертежи, схемы, модели
Документация
| Документация | ||||
| webРуководство по эксплуатации ИТП-14 | 614.3 kB | |||
| Инструкция по калибровке ИТП-14 | 350.31 kB | |||
| Сертификаты | ||||
| Сертификат средств измерений ИТП-14 и ИТП-16 | Россия 70521-18 |
zip | 1.08 MB | |
| Сертификат средств измерений ИТП-14 и ИТП-16 | Беларусь | zip | 1.02 MB | |
| Описание типа СИ ИТП-14, ИТП-16 | 3.57 MB | |||
Цены (обновлено – 20.12.2024 в 16:36 по московскому времени)
| Стандартные позиции (цены указаны с НДС) | ||
| ИТП-14.ЗЛ.Щ9.К
Зеленый индикатор, щитовой корпус Щ9 для монтажа в отв.22.5мм. Измеритель 0…20мА, 0…10В. Питание от внешнего БП. Выход транзисторная оптопара до 200мА 42В.
|
7 492,80 ₽ | |
| ИТП-14.КР.Щ9.К
Красный индикатор, щитовой корпус Щ9 для монтажа в отв.22.5мм. Измеритель 0…20мА, 0…10В. Питание от внешнего БП. Выход транзисторная оптопара до 200мА 42В.
|
7 492,80 ₽ | |
*Информация не является публичной офертой
