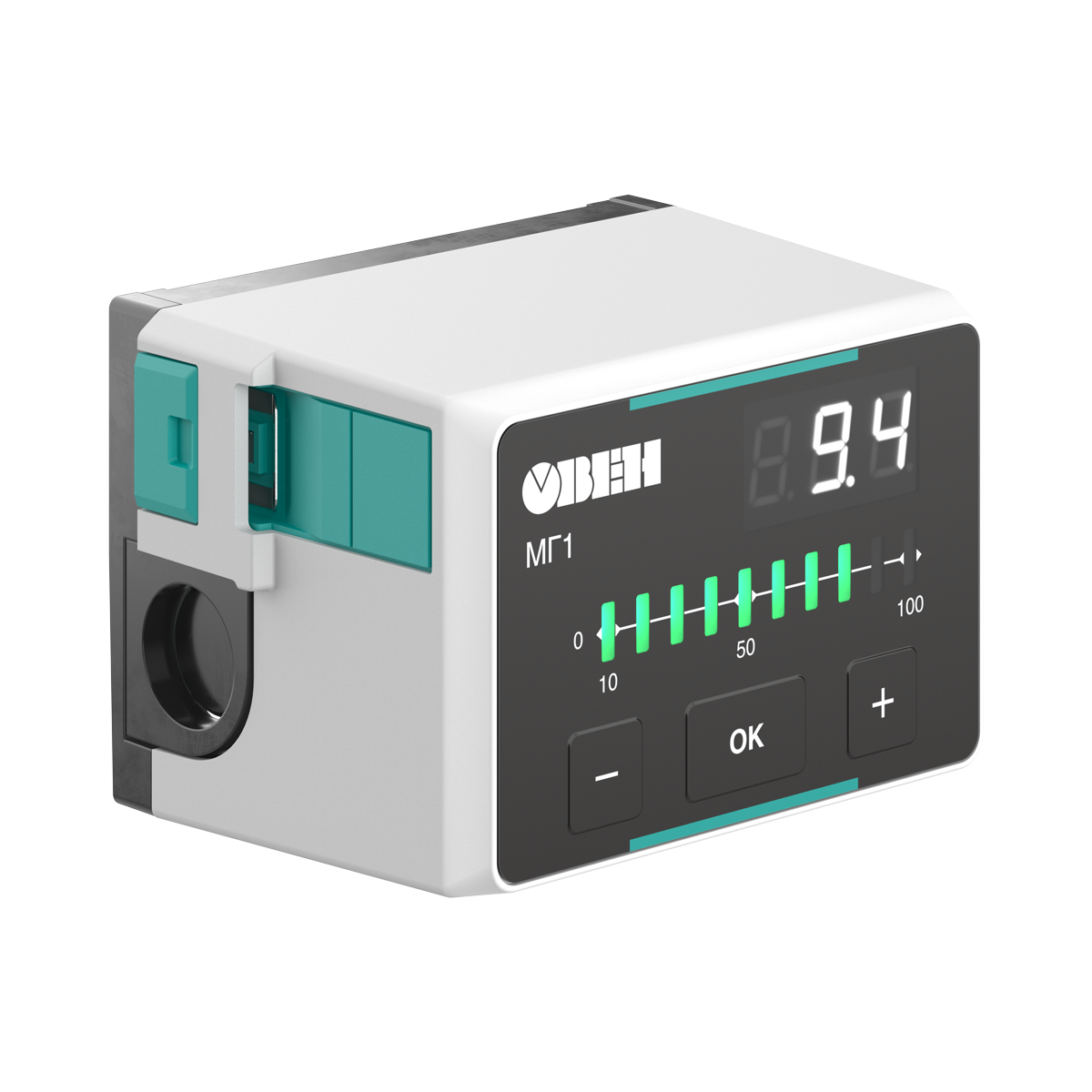

МГ1 топочный автомат горения

Датчик пламени

Измеряет интенсивность пламени

Чем больше пламя, тем выше сигнал

Дискретный датчик давления

Контролирует наличие тяги в топке

Обеспечивает работу системы в безопасном режиме, размыкает цепь при отсутствии тяги

Термореле

Следит за температурой

Размыкает цепь питания контроллера МГ1 при достижении заданной температуры

Аварийное термореле

Следит за аварийной температурой

Размыкает цепь питания контроллера МГ1 при достижении аварийной температуры

Сброс аварии

Сброс аварийного состояния системы

Функция восстановления работы системы после устранения причины аварии

Привод задвижки

Управляет положением воздушной заслонки

Регулирует подачу воздуха в горелку для поддержания процесса горения

Первая ступень

Управление первой ступенью работы горелки

Открытие/закрытие первой ступени для начального этапа горения

Вторая ступень

Управление второй ступенью работы горелки

Открытие/закрытие второй ступени для усиленного горения

Клапан запальника

Запуск основного пламени

Открывается одновременно с первым клапаном для поджига основного пламени

Трансформатор зажигания

Создает искру для поджига

Обеспечивает искру для розжига факела

Вентилятор

Обеспечивает наддув воздуха в горелку

Поддерживает горение, подавая необходимое количество воздуха в систему

Сигнализация

Оповещение об аварийном состоянии

Включается при переходе системы в аварийное состояние

Тип напряжения

Переменное VAC

Номинальное напряжение

230 VAC

Допустимый диапазон напряжения

90-265 VAC

Потребляемая мощность

Не более 12 ВА

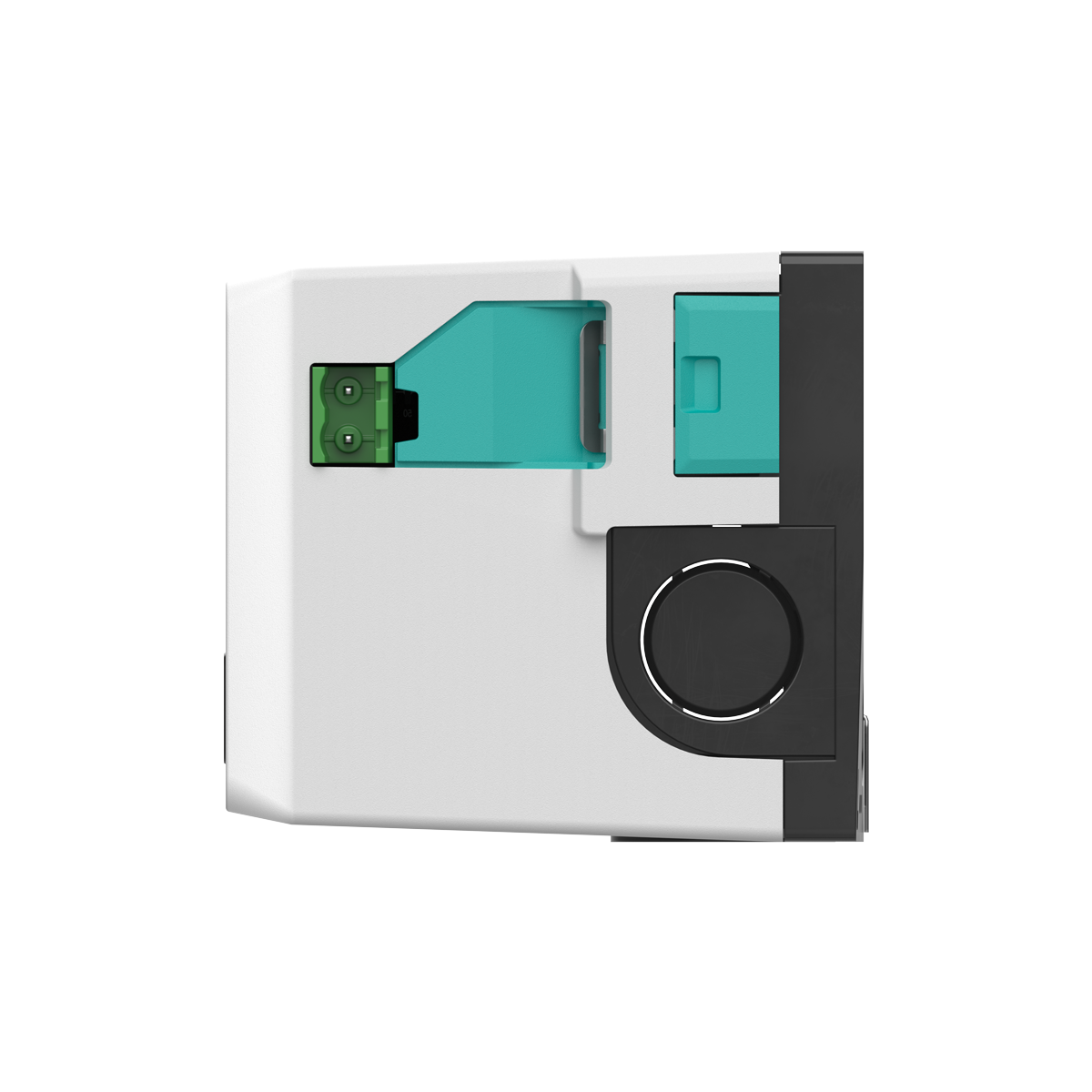

Цепь питания

Легкосъемный предохранитель (5×20) на блок питания

Тип входов

Дискретные, аналоговый

Период обновления значений всех входов

100 мс (DI), < 10 мс (AI)

Количество аналоговых входов

1

Тип аналогового входа

Токовый

Диапазон измерения аналогового входа

0…300 мкА

Дискретность аналогового входа

0,1 мкА

Защиты

От перегрузок (30% от диапазона измерения), от КЗ, от переполюсовки, электростатики, от высоковольтных разрядов

Количество дискретных входов

3

Тип напряжения питания дискретных входов

Переменное VAC

Допустимый диапазон напряжения входов

90-260 VAC

Количество выходов

5

Тип выходов

Дискретные (тип – релейные)

Коммутационная способность

5А при 230 VAC

Жизненный цикл

> 250 000 срабатываний

Дополнительно

Функциональное реле для перевода устройства в безопасное состояние

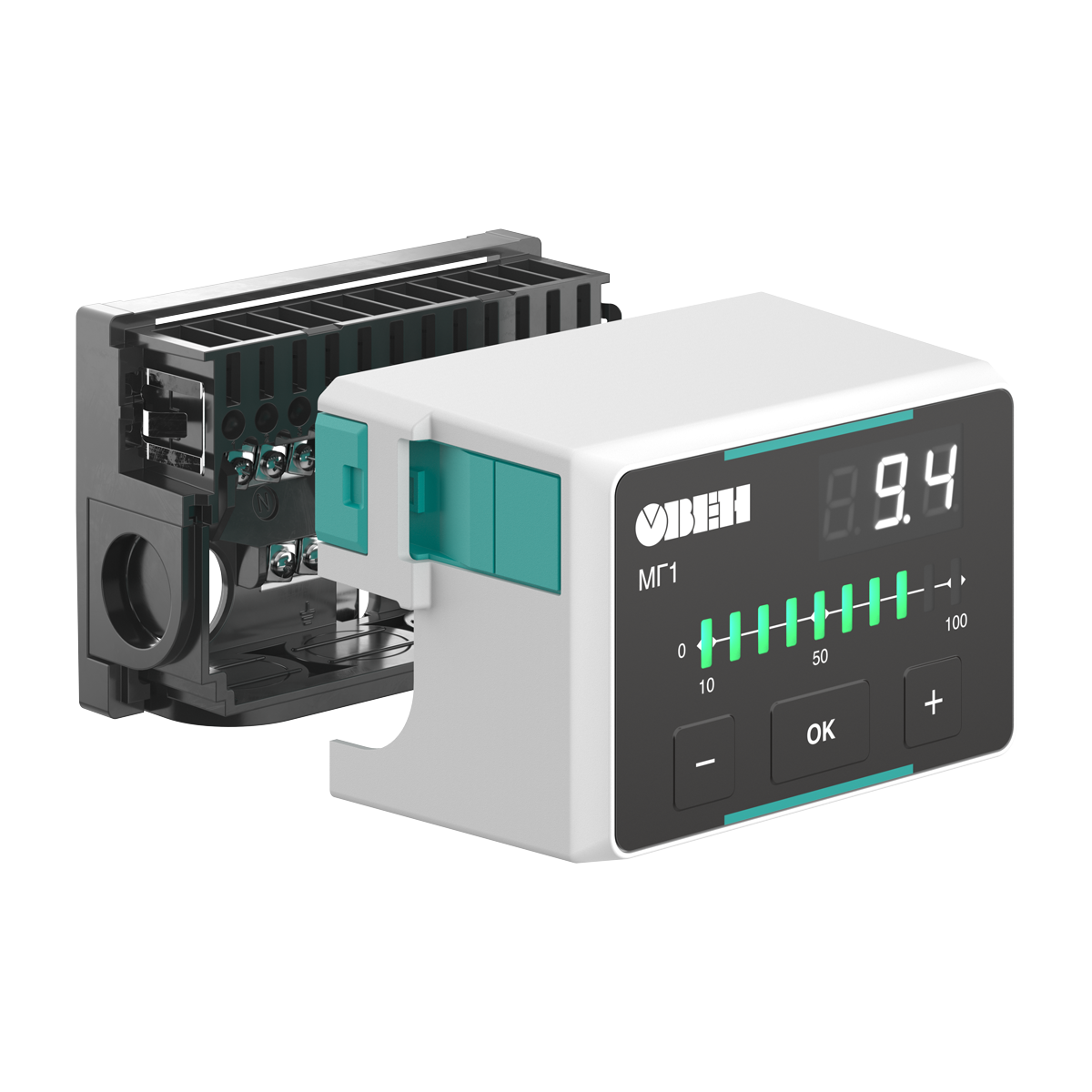

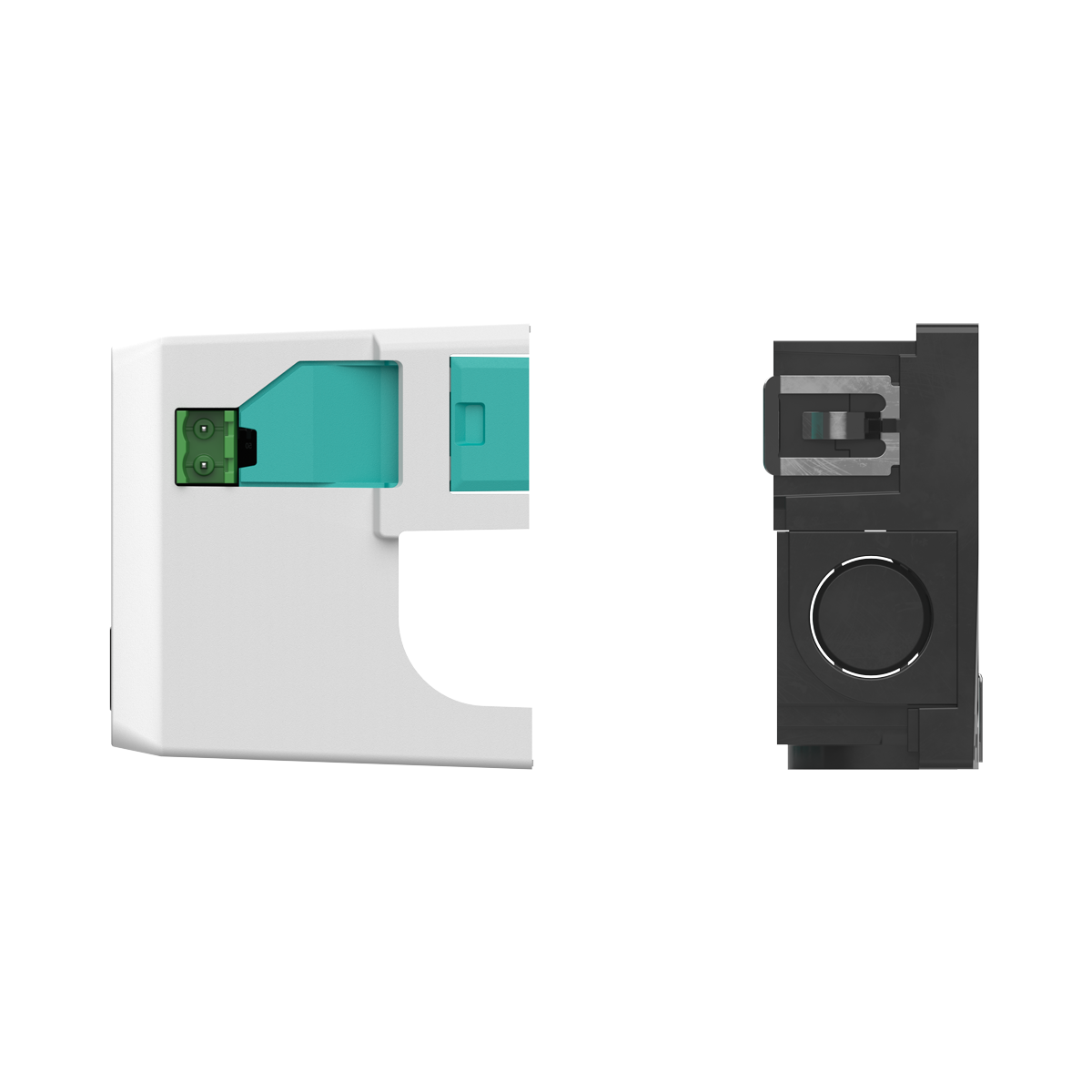

Особенности

Устройство состоит из 2-х основных частей – блок управления и отдельно контактная площадка, крепление на защелках

Размеры корпуса прибора

Размеры контактной площадки

Степень защиты

IP40

Разъемы

Ножевые

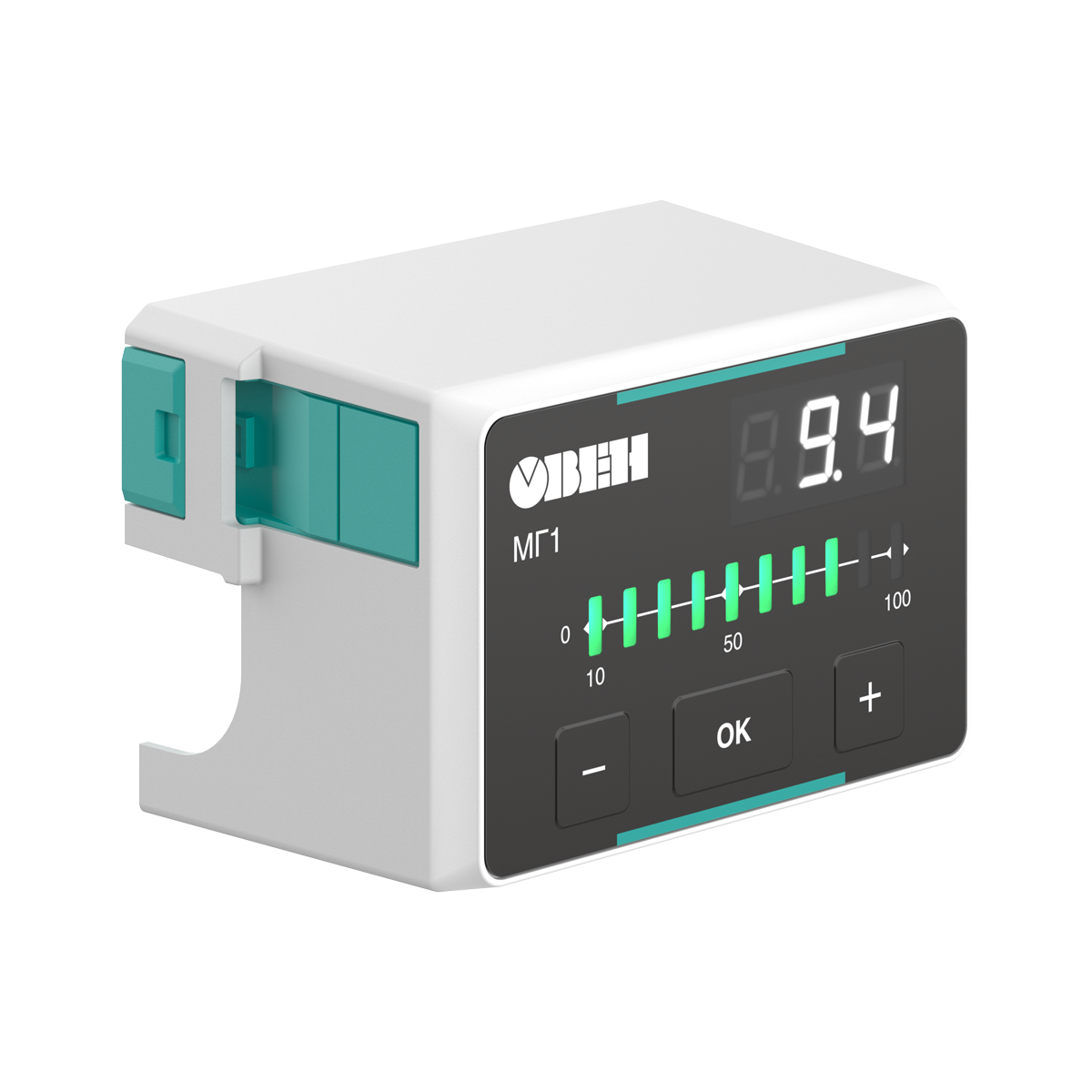

Индикатор

Трехразрядный семисегментный белый

Индикация аналогового входа

10-позиционная трехцветная светодиодная линейка

Кнопки

3 шт.:«+», «-», «ОК»

RS-485 (Slave) – поумолчанию

MB-RTU, на съемных клеммах

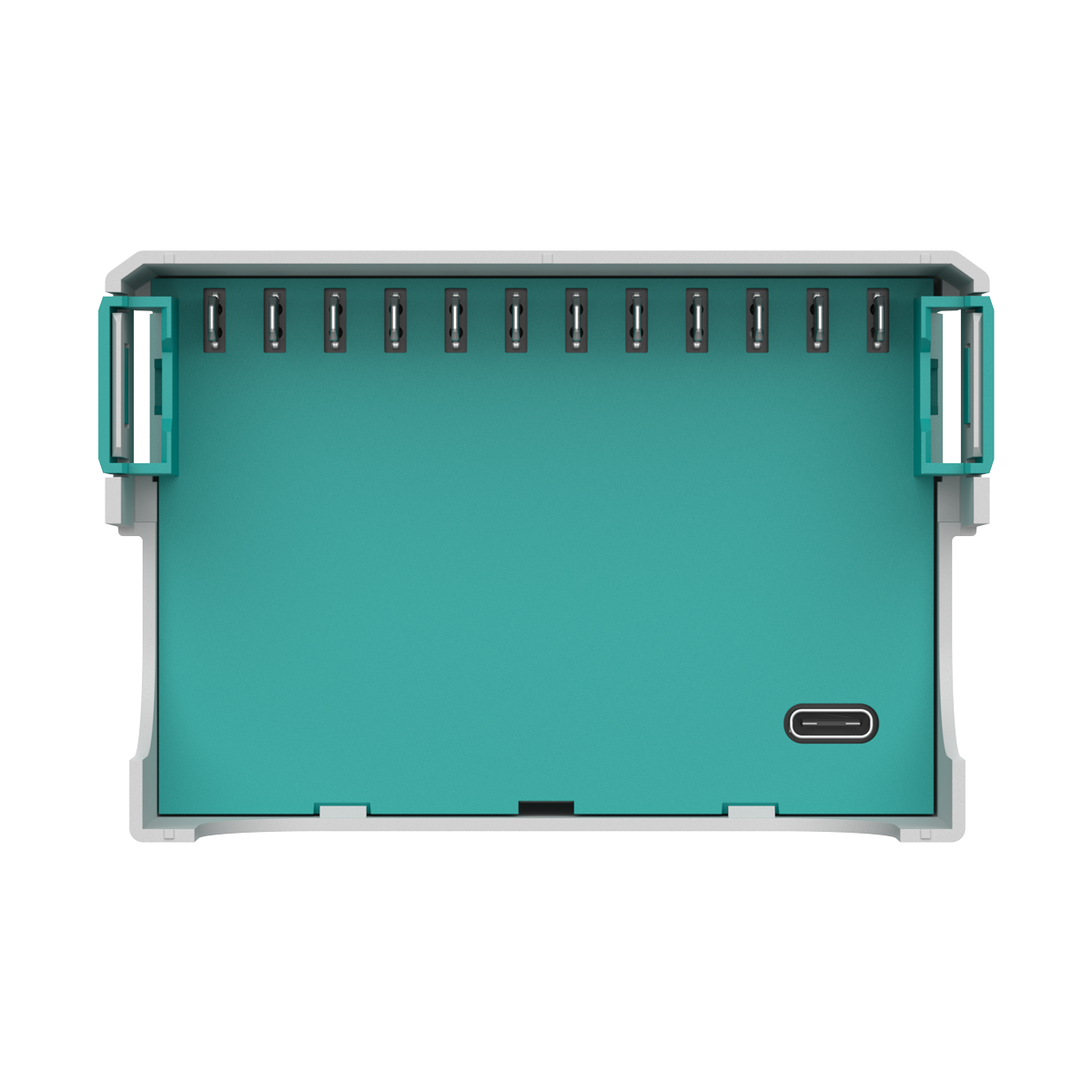

USB 2.0 – поумолчанию

Type-C, ОВЕН

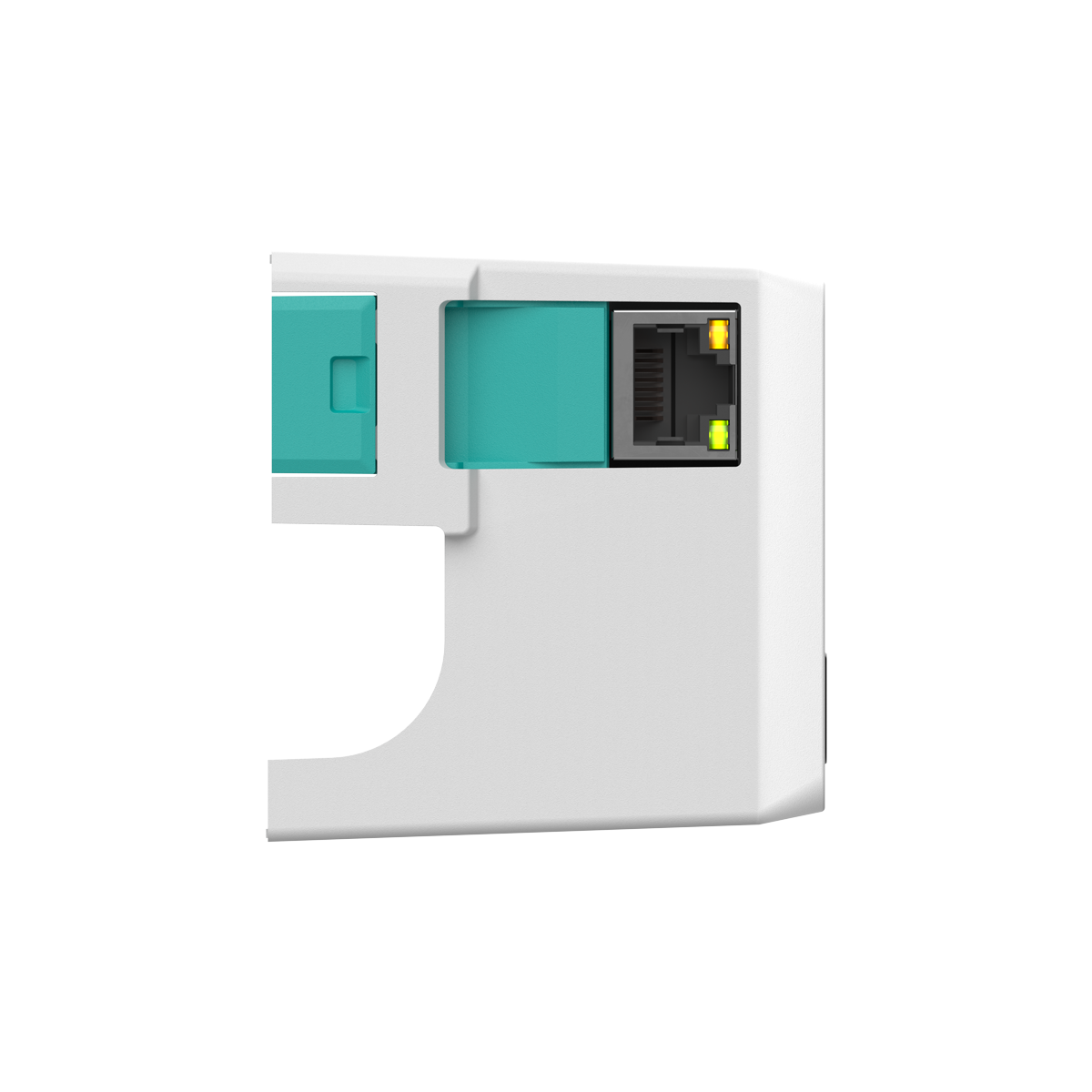

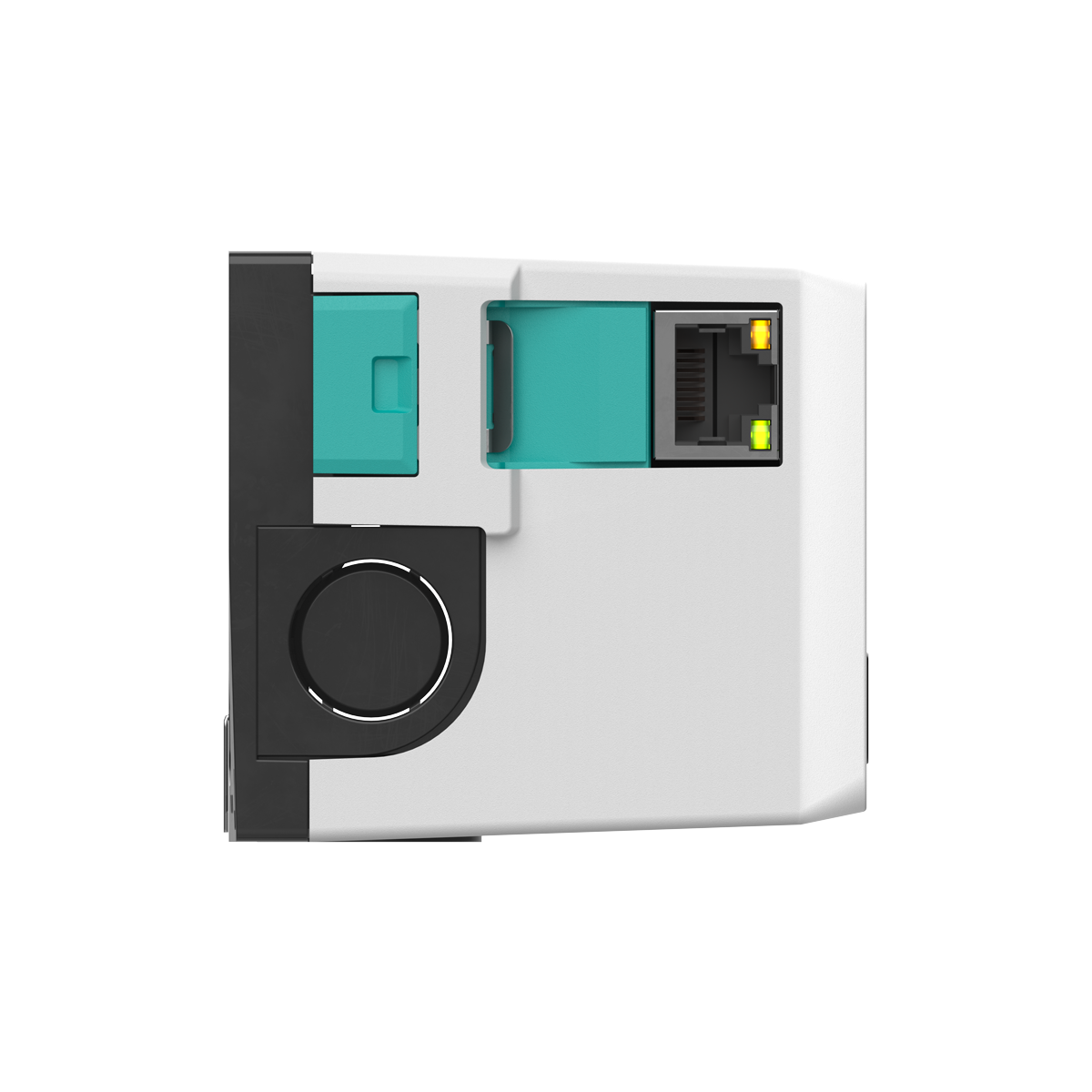

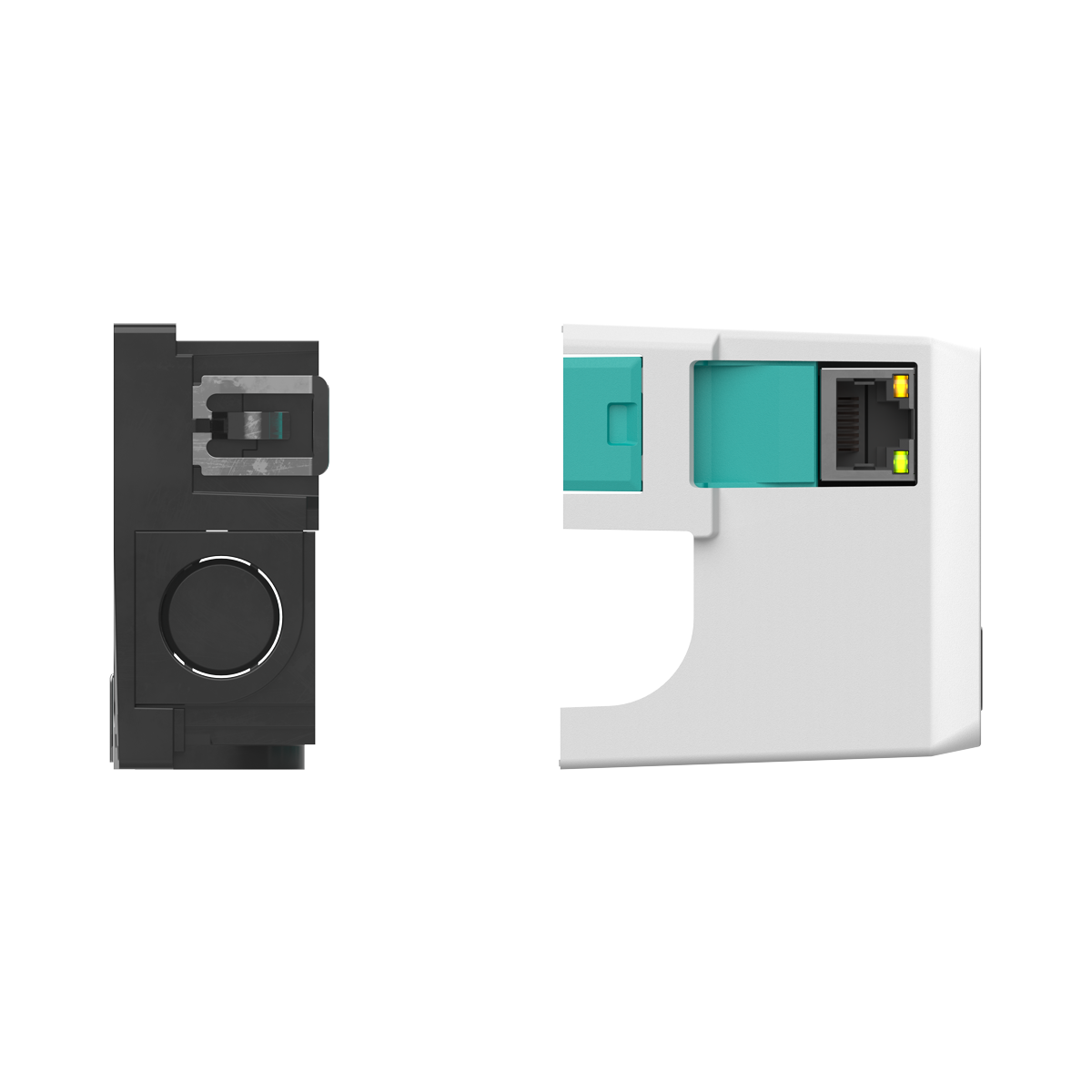

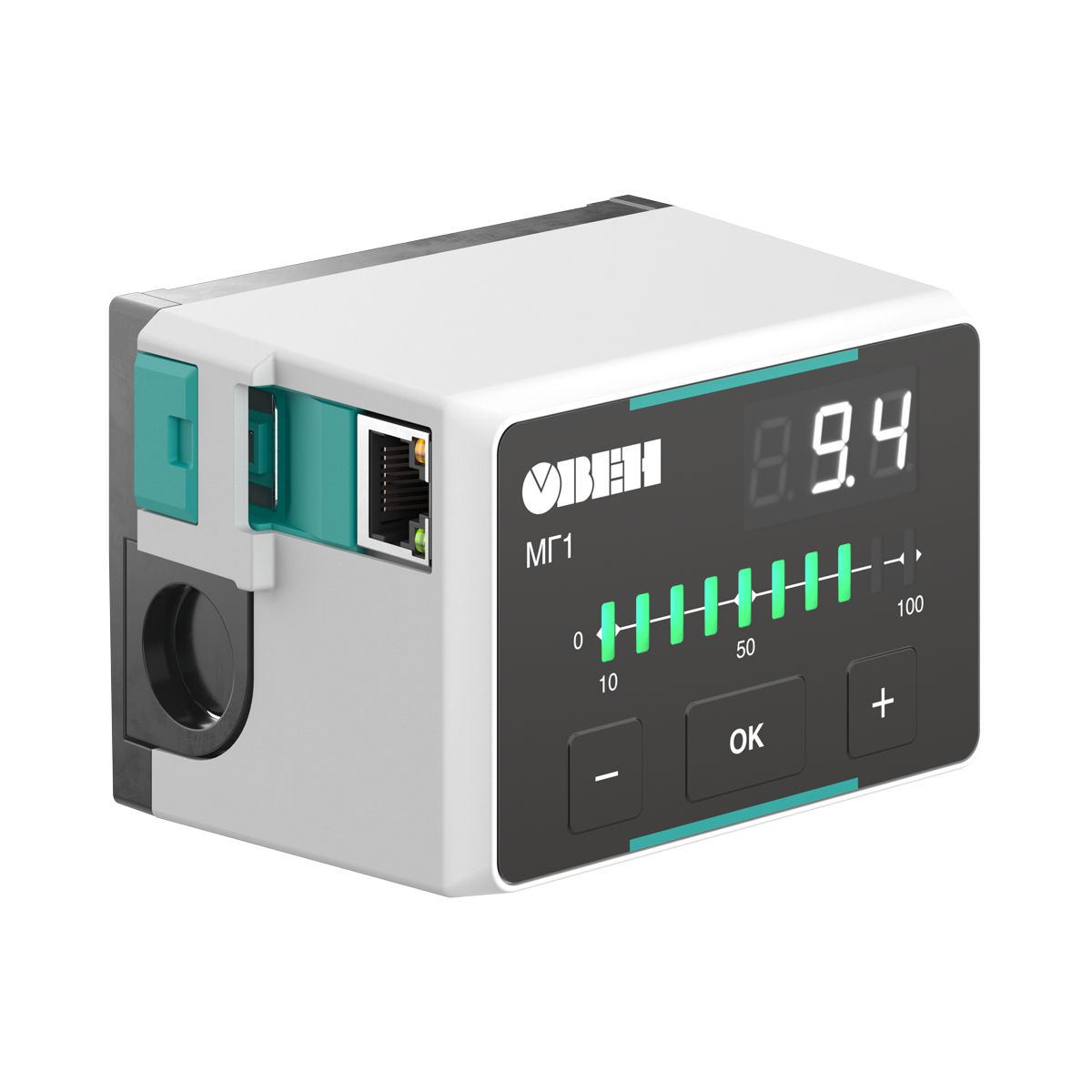

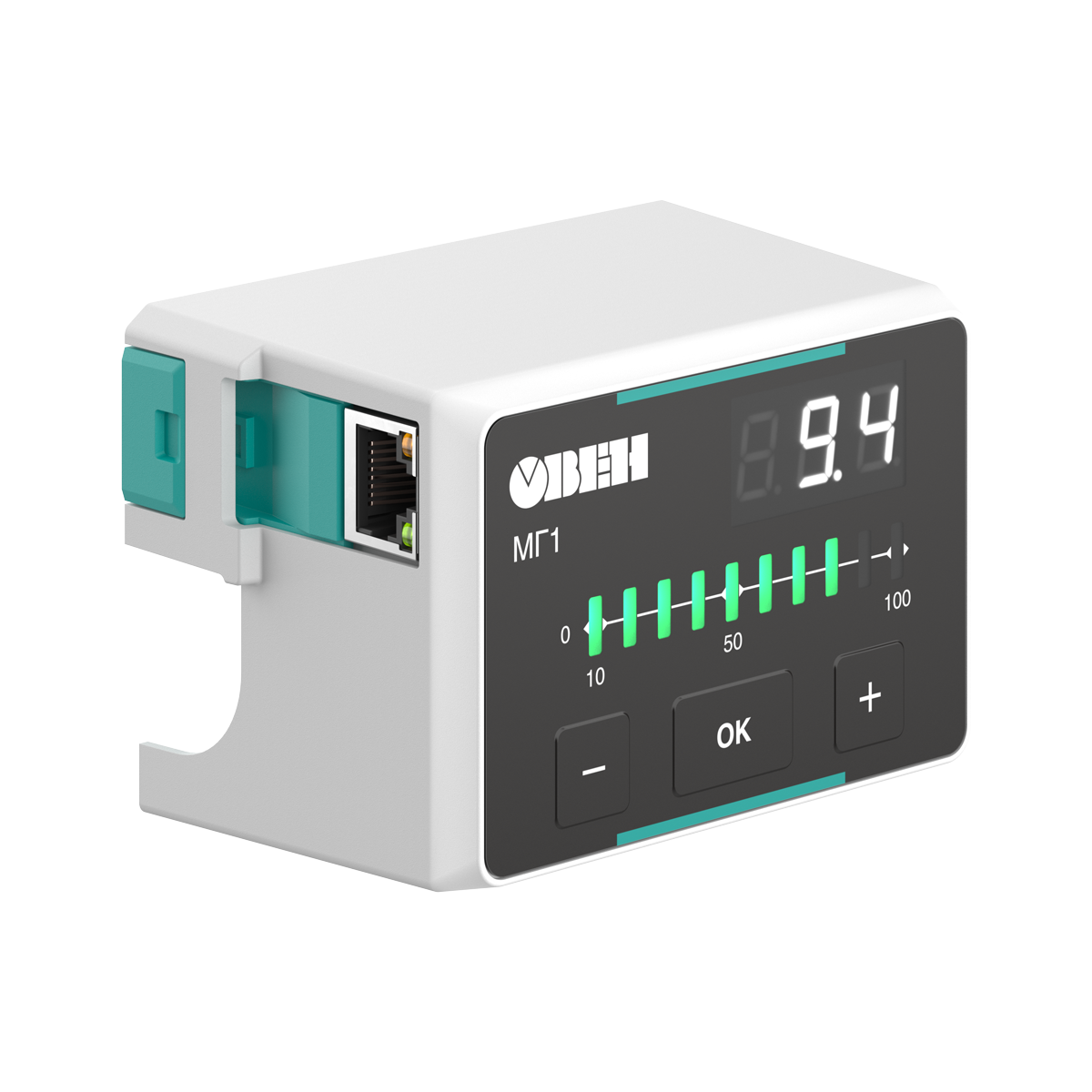

Ethernet – опционально (замена RS-485)

MB-TCP, разъем встроен в корпус

Защита паролем

Настройка через ОВЕН Конфигуратор защищена паролем

Температурная устойчивость

До 60 °C

Пламя есть: выше порога включения

Пламени нет: ниже порога отключения

Пламя неустойчивое: ниже порога сигнализации

0: Двигатель выключен

1: Двигатель включен

0: Клапан без питания (закрыт)

1: Клапан запитан (открыт)

0: Клапан без питания (закрыт)

1: Клапан запитан (открыт)

0: Давление есть

1: Давления нет

0: Цепь безопасности разорвана

1: Цепь безопасности замкнута

0: Трансформатор зажигания в состоянии покоя

1: Трансформатор зажигания активирован

0: Кнопка отжата

1: Кнопка нажата

0: Задвижка закрывается и остается закрытой

1: Задвижка открывается и остаётся открытой

0: Клапан без питания (закрыт)

1: Клапан запитан (открыт)

0: Аварийной сигнализации нет

1: Аварийная сигнализация активирована

0: Давление есть

1: Давления нет
