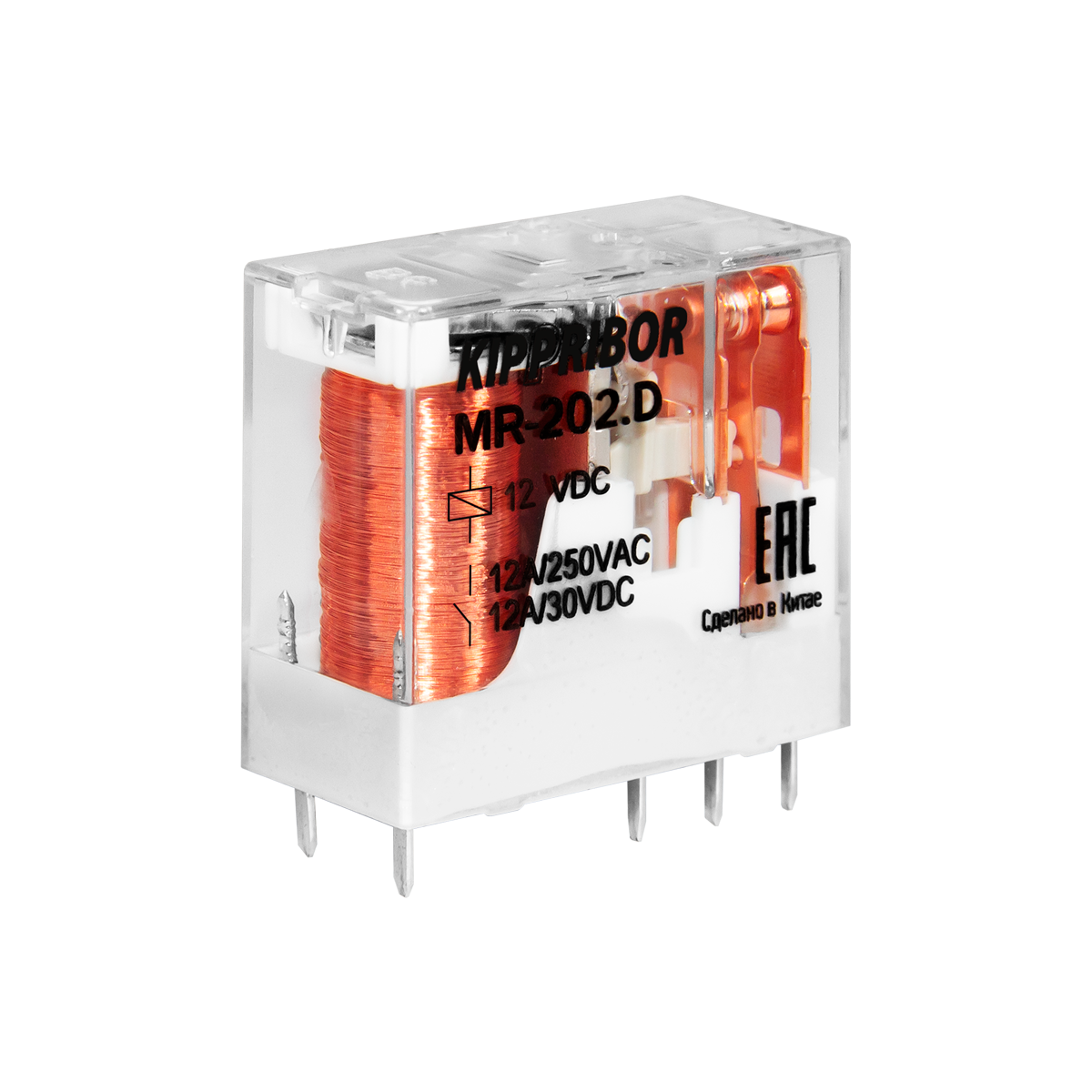

MR-202.D
366.00₽
464 в наличии
в количестве
Бесплатная доставка для заказов свыше 50 000 руб.
- Быстрая доставка
- Безопасные платежи
Описание
2-конт. реле, 12VDC, ток 5А
Промежуточные реле могут служить как множитель контактов в цепях управления, например, если необходимо произвести замыкание/размыкание нескольких взаимосвязанных цепей одновременно. А также, как усилитель управляющих сигналов, например, если необходимо обеспечить контроль над более мощным устройством, которое коммутирует в цепях большие значения силы тока.
Портрет изделия:
- Прозрачный корпус, позволяющий чётко видеть состояние контактов реле
- Полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152-82)
- Монтаж на печатную плату
- Установка на DIN-рейку при помощи монтажной колодки:
- 2-ярусные колодки с винтовыми клеммами KIPPRIBOR PYF-022BE/2
- 3-ярусные колодки с винтовыми клеммами KIPPRIBOR PYF-022BE/3
- 3-ярусные колодки с самозажимными клеммами KIPPRIBOR PYF-122BE/3
- Ширина монтажной колодки – всего 16 мм
- Степень защиты: корпус реле – IP40, со стороны клемм – IP00
| Параметр | Значение |
| Время включения | не более 20 мс |
| Время выключения | не более 10 мс |
| Электрические характеристики катушки | |
|
Номинальное напряжение питания Uном |
12 В |
| Мощность | 0,53 Вт |
| Напряжение включения |
не менее 0,75Uном (при 25°С) |
| Напряжение выключения |
не более 0,10Uном (при 25°С) |
| Предельное напряжение питания |
1,10Uном (при 25°С) |
| Электрические характеристики контактов | |
| Номинальный ток (для категорий эксплуатации AC-1, DC-1) | 5 А при 30 В |
| Минимальная коммутируемая нагрузка | 1000 мВт (10 В/10 мА) |
| Электрический ресурс |
не менее 105 |
| Механический ресурс |
не менее 107 |
Схема подключения
Подробнее о технических характеристиках MR-202.D можно узнать по ссылке
Инструкции и руководства:
| Паспорт | Скачать |
Сертификаты и декларации:
| Сертификат соответствия | Скачать |
Чертежи и 3D модели:
| Габаритный чертеж | Скачать |
| 3D модель | Скачать (pdf) Скачать (step) |
