MTB2-BAZ12434

Name: MTB2-BAZ12434 - ТО «ОВЕН-ЭНЕРГО»
SKU: 58169-p

Кратнойсть отгрузки: 1

Единицы измерения: шт

Следующее поступление: 160 – 30.12.2022

Бесплатная доставка для заказов свыше 50 000 руб.

Быстрая доставка
Безопасные платежи

ГАРАНТИРОВАНО БЕЗОПАСНОЕ ОФОРМЛЕНИЕ

Артикул: 58169-p Категории: Силовые и коммутационные устройства, Электротехническое оборудование MEYERTEC, Устройства управления

Описание

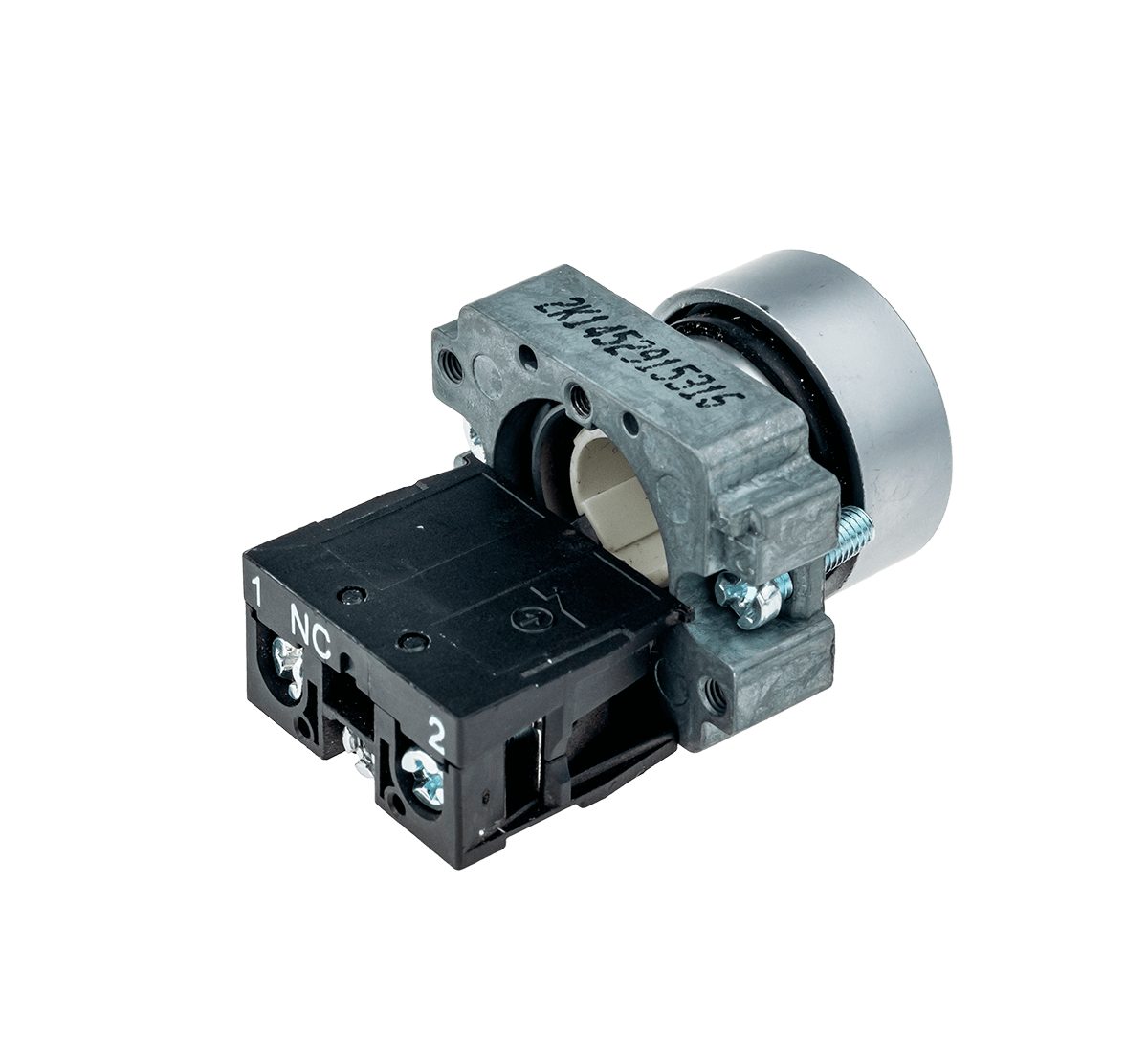

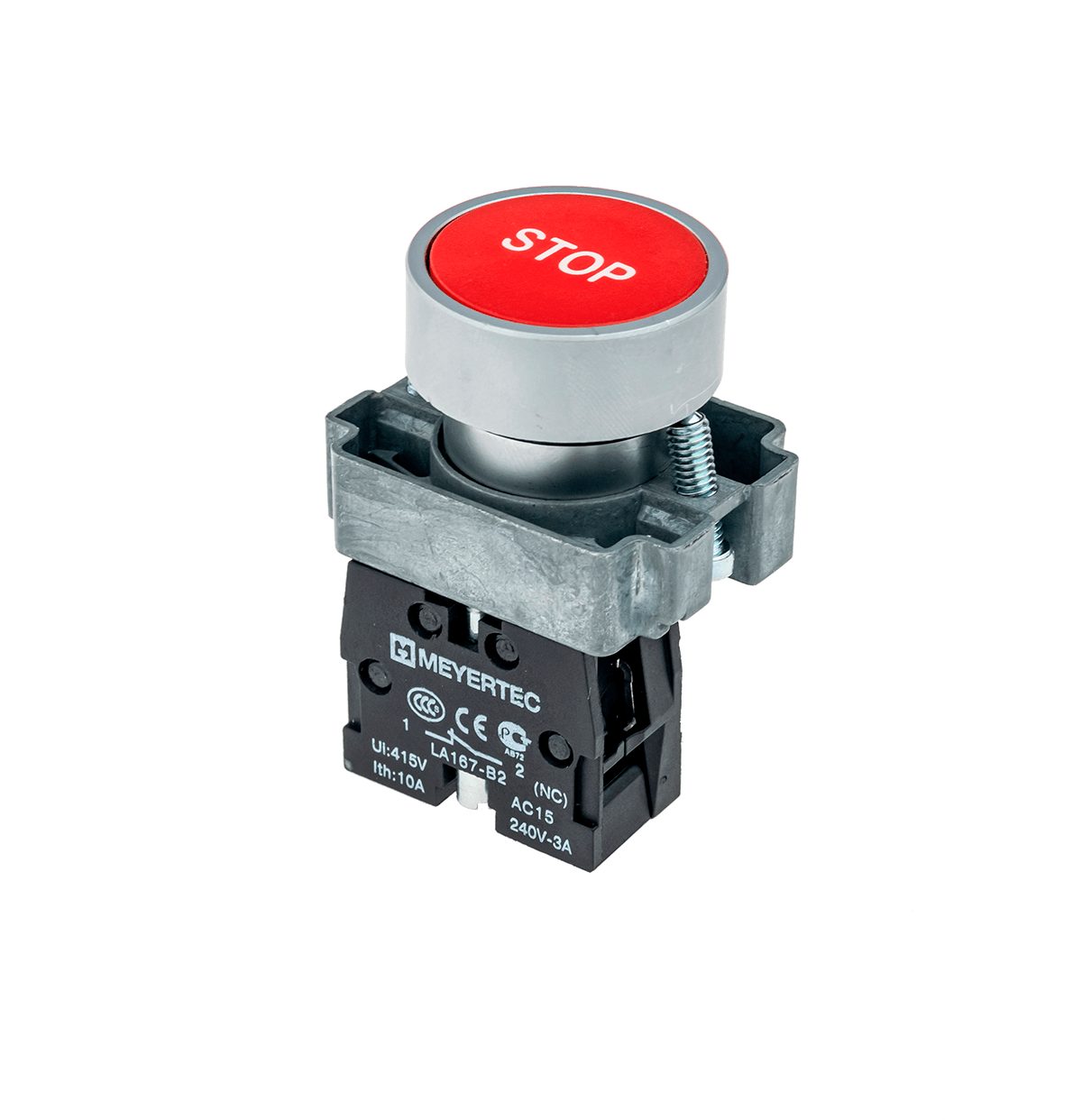

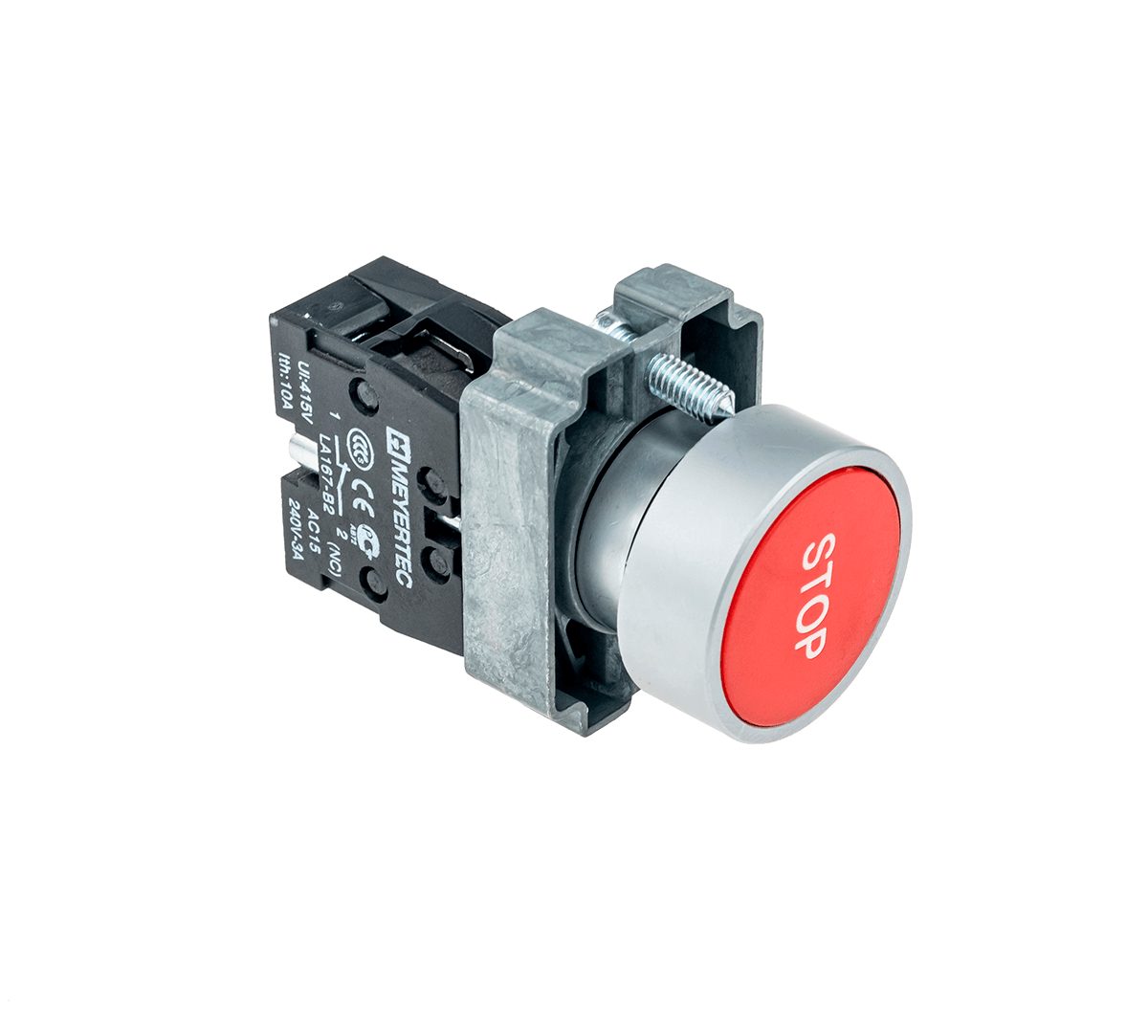

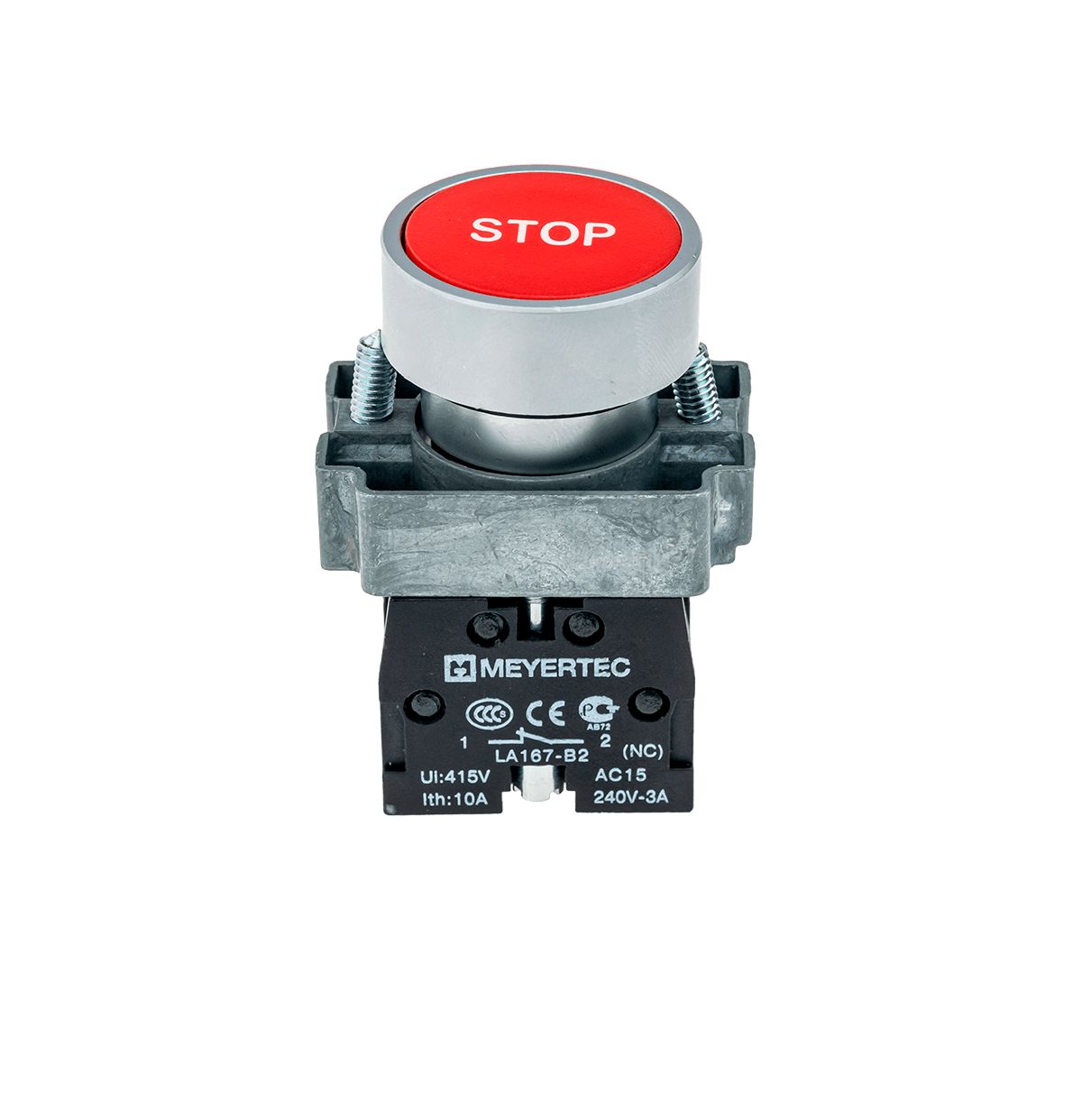

Кнопки MTB2-BAZ12434 предназначены для управления электромагнитными контакторами, пускателями, реле и другими вторичными цепями. Кнопки выполнены в высоком пыле- и влагозащищенном исполнении, а также имеют высокую степень ударопрочности.

Устройства в металлическом исполнении MTB2-B предназначены для установки только в металлические оболочки, обеспечивающие заземление лицевой панели.

Преимущества

Высокая ударопрочность IK07
Степень защиты IP65
Возможность расширения контактной группы
Высокий коммутационный ресурс
Коммутационный ток 10А

Детали

Тип продукта	Кнопка
Цвет	Красный
Степень защиты	IP65
Подсветка	Нет
Тип толкателя	С маркировкой
Фиксация	Нет
Тип контактов	1NC

Параметр	Значение
Температурный диапазон	Эксплуатация: от -35 °C до +70 °C Хранение: от -40 °C до +70 °C
Влажность	до 90 %, без конденсата
Вибростойкость	Грибовидная 60 мм кнопка: 8 g. Остальные кнопки и переключатели: 15 g. Малые джойстики: 5 g (от 40 до 50 Гц).
Ударопрочность	Кнопки управления: 70 g. Грибовидные кнопки: 15 g. Селекторные переключатели: 200 g.
Степень защиты	IP 65: головки кнопок управления, кнопок управления с подсветкой, грибовидных кнопок, селекторных переключателей, селекторных переключателей с подсветкой, малых джойстиков. В смонтированном положении. IP 40: головки двойных кнопок, двойных кнопок с подсветкой. В смонтированном положении.
Номинальный ток термической стойкости (Ith)	10 А
Номинальное напряжение изоляции (Ui)	415 В
Усилие нажатия	Кнопки со скрытым или выступающим толкателем – с 1NO контактом: 10Н; с 1NC контактом: 8Н Дополнительные контакты – NO: доп. 4,5Н; NC: доп. 3,1Н.
Подключение	Мин. 1х0.5 мм2 (20 AWG) жесткий или мягкий, макс. c наконечником или без: 2х1.5 мм2 (16AWG) или 1х2.5 мм2 (14AWG)
Механическая износостойкость	Головка грибовидной кнопки: 300000 циклов, Головки переключателей с подсветкой: 100000 циклов, Остальные головки кнопок и переключателей: 3000000 циклов.

Сертификаты и декларации

Сертификат соответствия EAC (Кнопки, концевые выключатели, потенциометры, джойстики)	Скачать
Отказное письмо на аксессуары	Скачать

Чертежи и 3D модели

Габаритный чертеж MTB2-BAZ12434

Скачать

Руководство по эксплуатации

Руководство по эксплуатации для Устройств управления MTB2-B

Скачать

Количество в групповой упаковке	20 шт.
Количество в транспортной упаковке	200 шт.
Размеры индивидуальной упаковки, мм	55 х 42 х 32
Размеры групповой упаковки, мм	220 х 135 х 60
Размеры транспортной упаковки, мм	360 х 290 х 245
Объем индивидуальной упаковки, м3	0,000074
Объем групповой упаковки, м3	0,001782
Объем транспортной упаковки, м3	0,025578
Вес единицы (нетто), грамм	62,9
Штрих-код EAN13	4610015847192
