Устройства управления

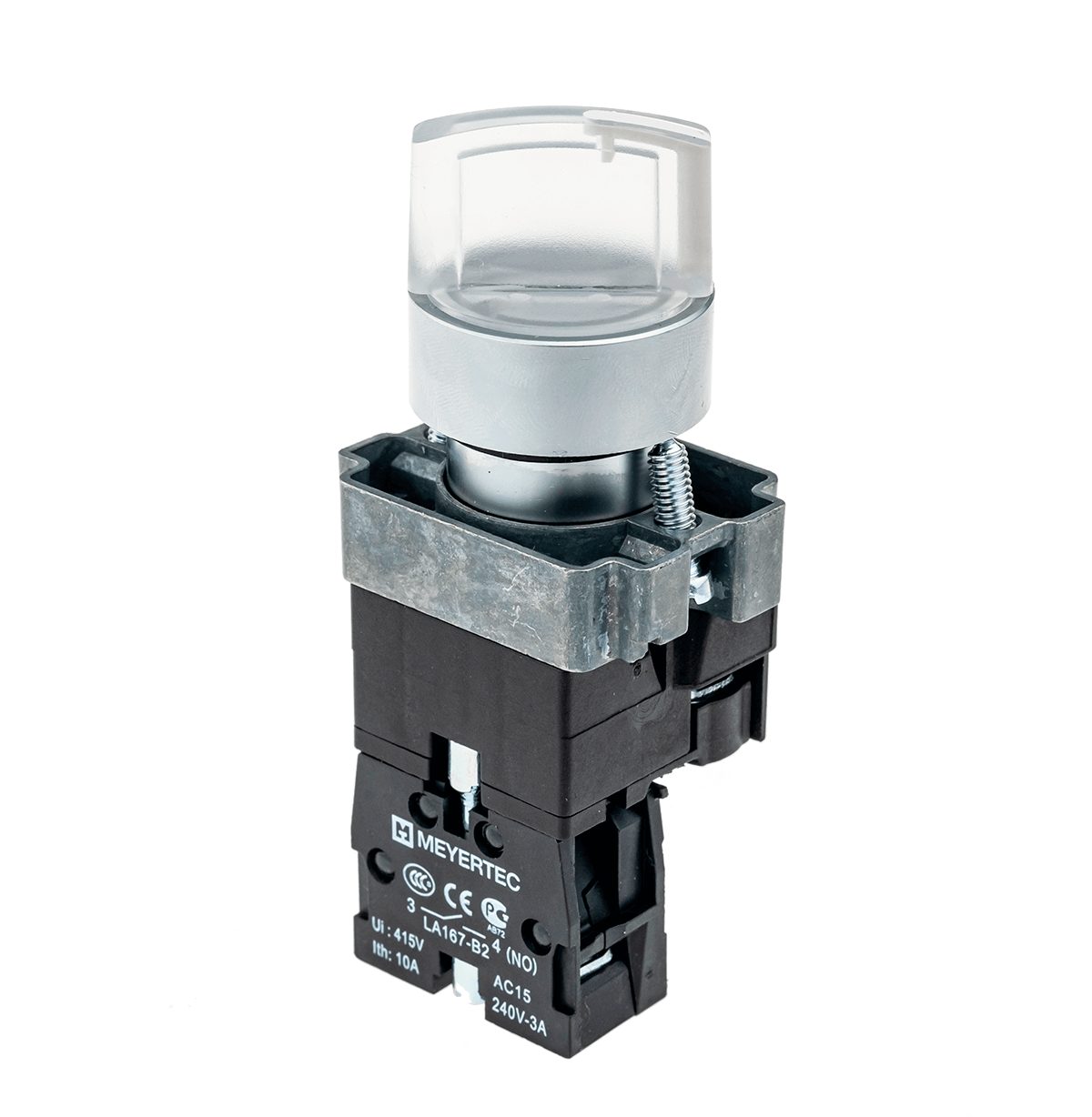

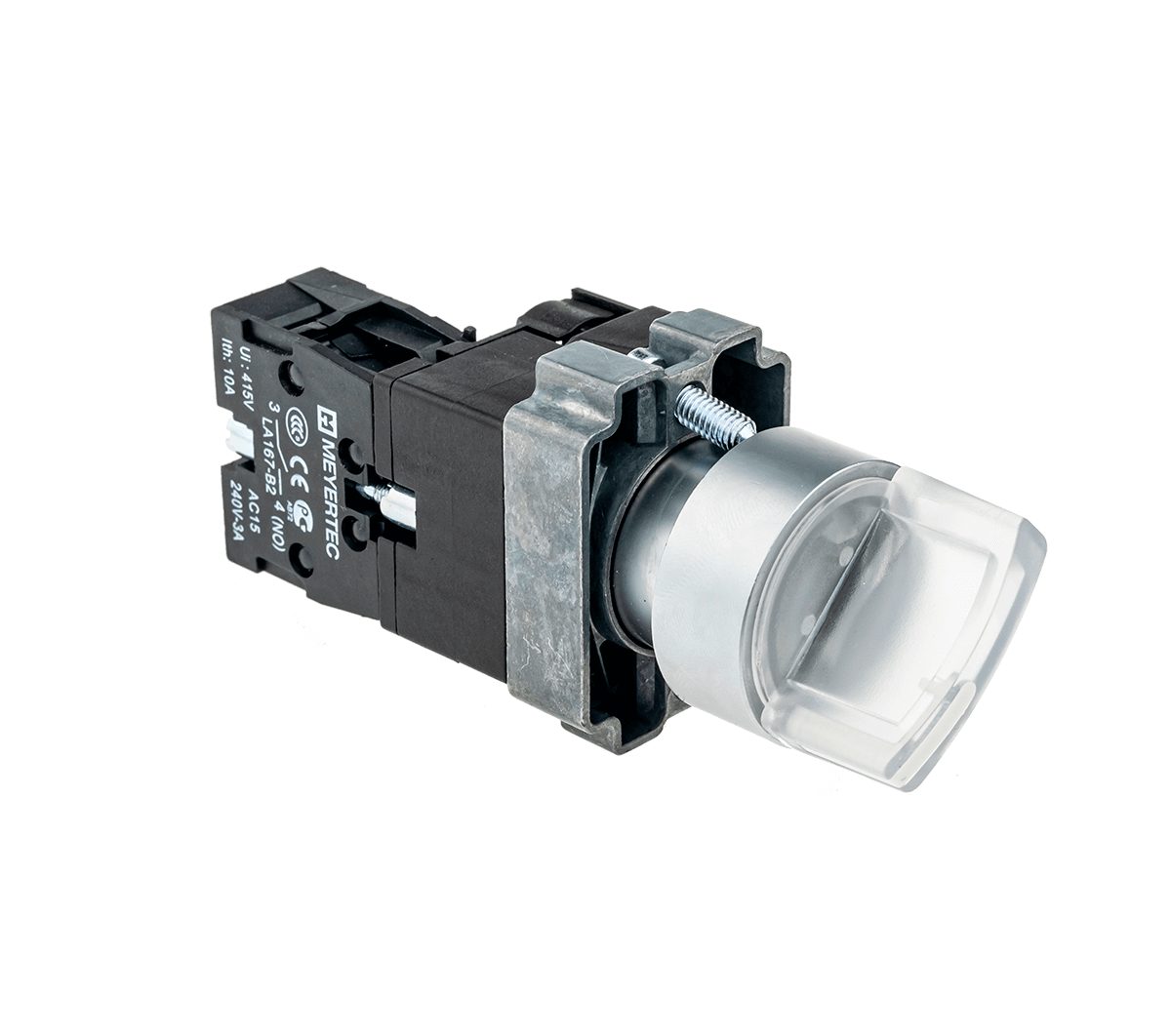

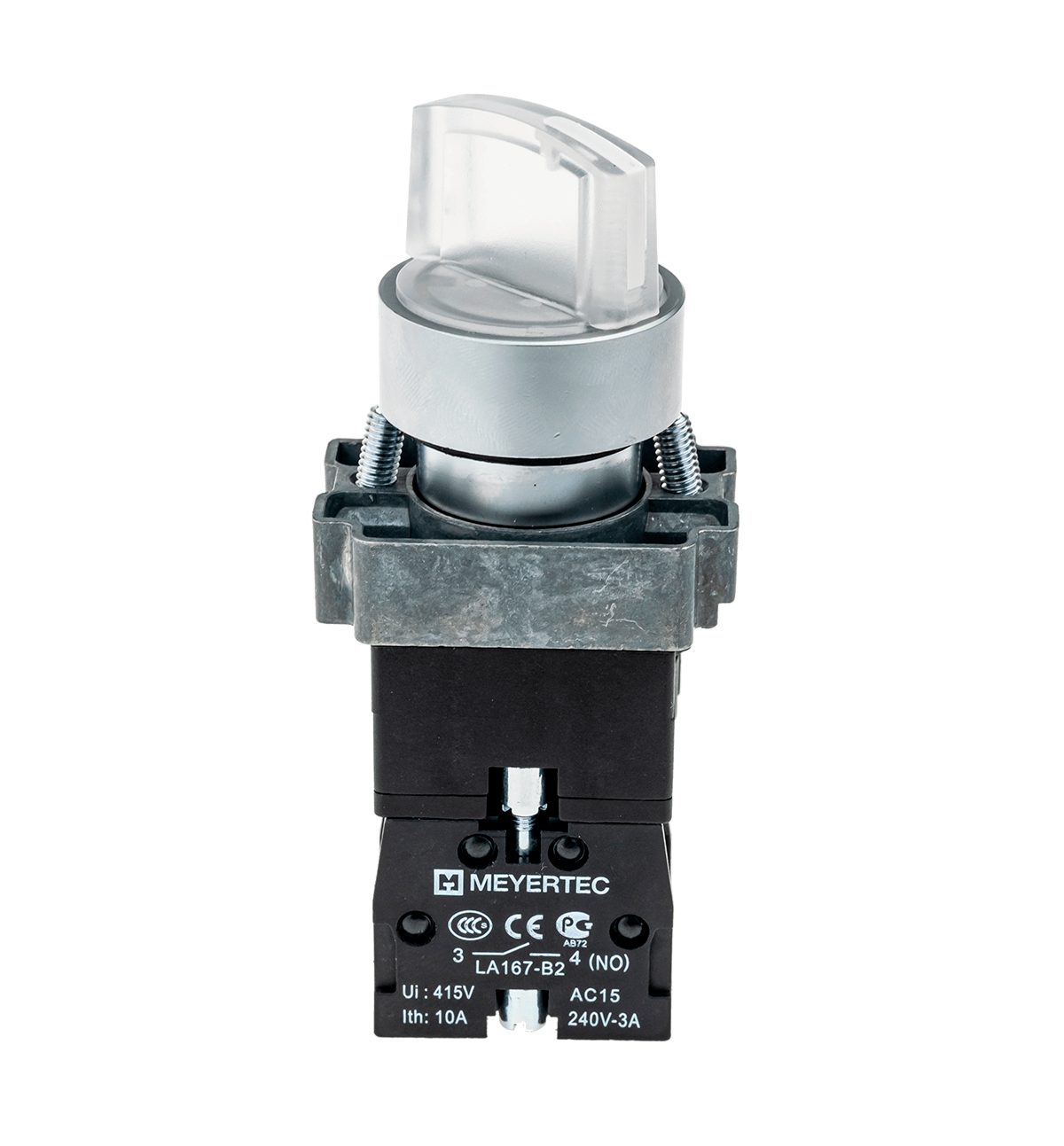

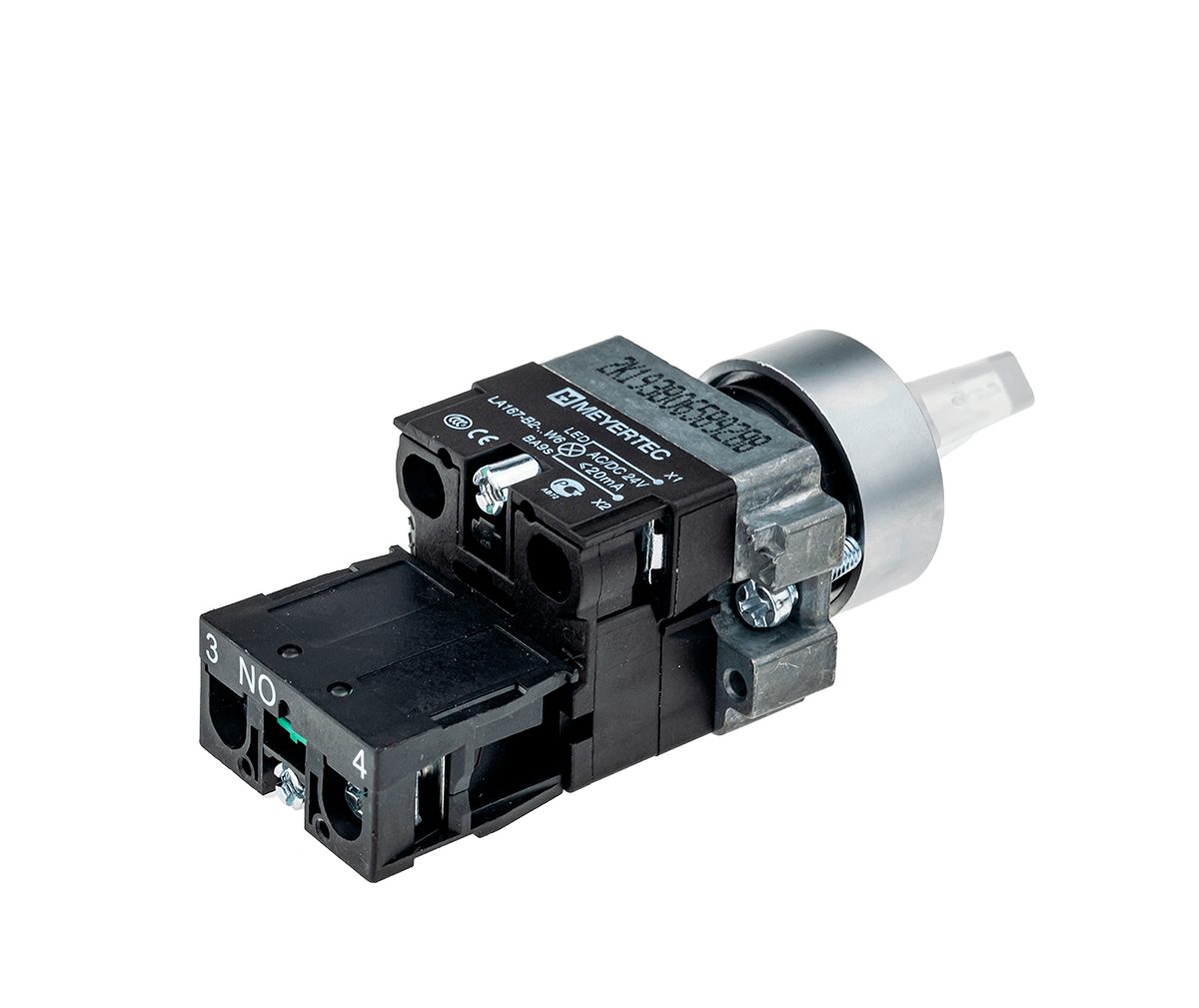

MTB2-BK3761

Переключатель с LED подсветкой, 24V AC/DC , без цвета, 3 полож. 1NO, фикс., мет. MTB2-BK3761

Бесплатная доставка для заказов свыше 50 000 руб.

Быстрая доставка
Безопасные платежи

ГАРАНТИРОВАНО БЕЗОПАСНОЕ ОФОРМЛЕНИЕ

Артикул: 58223-p Категории: Силовые и коммутационные устройства, Устройства управления, Электротехническое оборудование MEYERTEC

Описание

Переключатели MTB2-BK3761 предназначены для управления электромагнитными контакторами, пускателями, реле и другими вторичными цепями. Кнопки выполнены в высоком пыле- и влагозащищенном исполнении, а также имеют высокую степень ударопрочности.

Устройства в металлическом исполнении MTB2-B предназначены для установки только в металлические оболочки, обеспечивающие заземление лицевой панели.

Преимущества

Высокая ударопрочность IK07
Степень защиты IP65
Возможность расширения контактной группы
Высокий коммутационный ресурс
Коммутационный ток 10А
Сменная светодиодная лампа BA9s

Параметр	Значение
Температурный диапазон	Эксплуатация: от -35 °C до +70 °C Хранение: от -40 °C до +70 °C
Влажность	до 90 %, без конденсата
Вибростойкость	Грибовидная 60 мм кнопка: 8 g. Остальные кнопки и переключатели: 15 g. Малые джойстики: 5 g (от 40 до 50 Гц).
Ударопрочность	Кнопки управления: 70 g. Грибовидные кнопки: 15 g. Селекторные переключатели: 200 g.
Степень защиты	IP 65: головки кнопок управления, кнопок управления с подсветкой, грибовидных кнопок, селекторных переключателей, селекторных переключателей с подсветкой, малых джойстиков. В смонтированном положении. IP 40: головки двойных кнопок, двойных кнопок с подсветкой. В смонтированном положении.
Номинальный ток термической стойкости (Ith)	10 А
Номинальное напряжение изоляции (Ui)	415 В
Усилие нажатия	Кнопки со скрытым или выступающим толкателем – с 1NO контактом: 10Н; с 1NC контактом: 8Н Дополнительные контакты – NO: доп. 4,5Н; NC: доп. 3,1Н.
Подключение	Мин. 1х0.5 мм2 (20 AWG) жесткий или мягкий, макс. c наконечником или без: 2х1.5 мм2 (16AWG) или 1х2.5 мм2 (14AWG)
Механическая износостойкость	Головка грибовидной кнопки: 300000 циклов, Головки переключателей с подсветкой: 100000 циклов, Остальные головки кнопок и переключателей: 3000000 циклов.

Тип продукта	Переключатель
Цвет	Белый
Степень защиты	IP65
Напряжение питания	24V AC/DC
Подсветка	Есть
Фиксация	Есть
Тип контактов	1NO
Тип рукоятки	Короткая
Количество положений	3

Сертификат соответствия EAC (Кнопки, концевые выключатели, потенциометры, джойстики)	Скачать
Отказное письмо на аксессуары	Скачать

Количество в групповой упаковке	20 шт.
Количество в транспортной упаковке	200 шт.
Размеры индивидуальной упаковки, мм	95 х 42 х 33
Размеры групповой упаковки, мм	–
Размеры транспортной упаковки, мм	380 х 250 х 425
Объем индивидуальной упаковки, м3	0,000132
Объем групповой упаковки, м3	–
Объем транспортной упаковки, м3	0,040375
Вес единицы (нетто), грамм	89,5
Штрих-код EAN13	4610015847741
