MTB2-EG2

Name: MTB2-EG2 - ТО «ОВЕН-ЭНЕРГО»
SKU: 43278-p
Price: 297.60 RUB
Availability: InStock

297.60₽

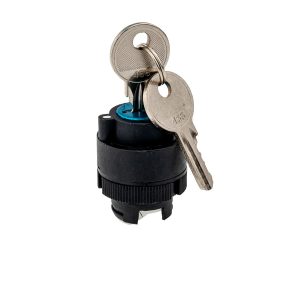

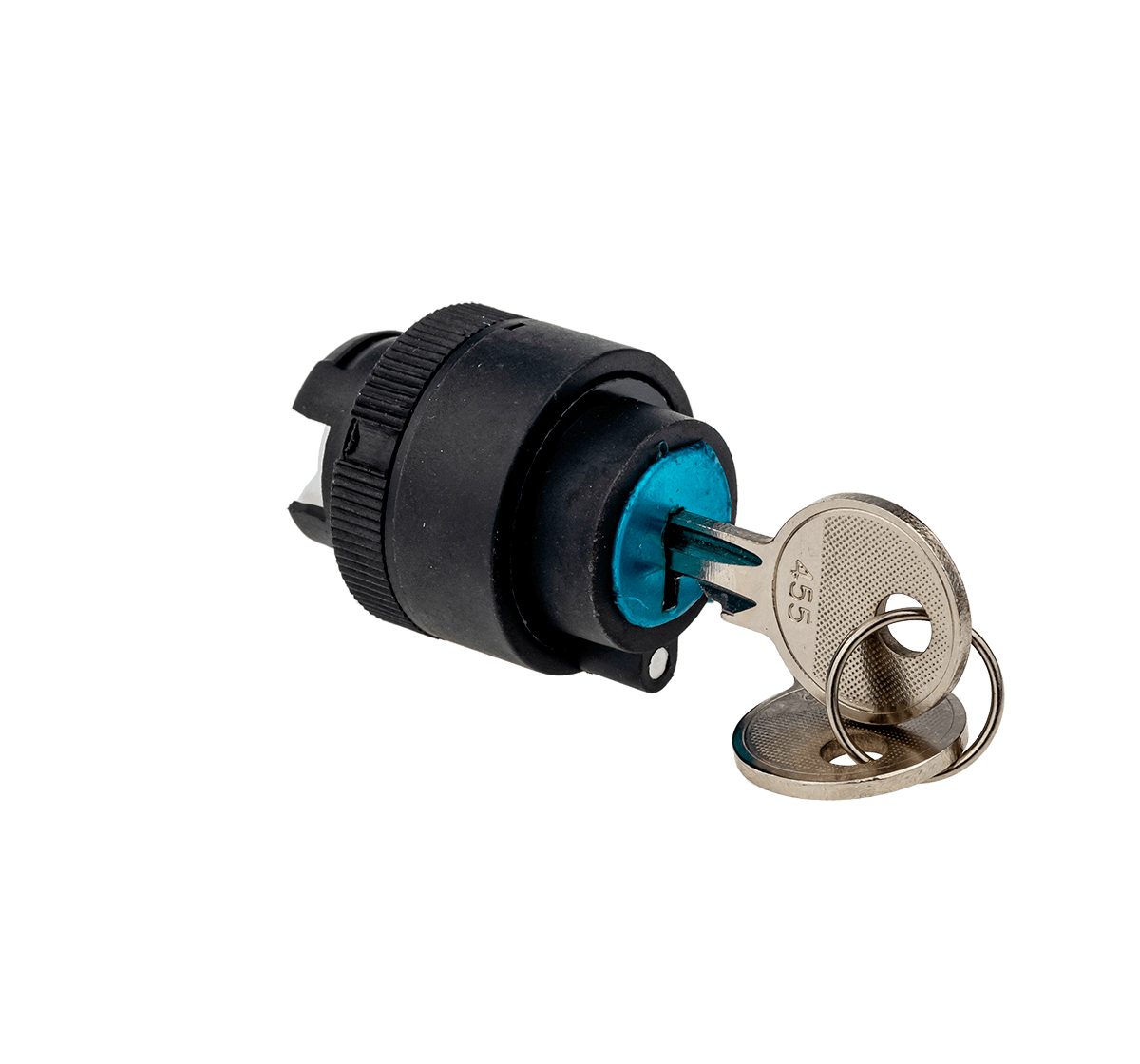

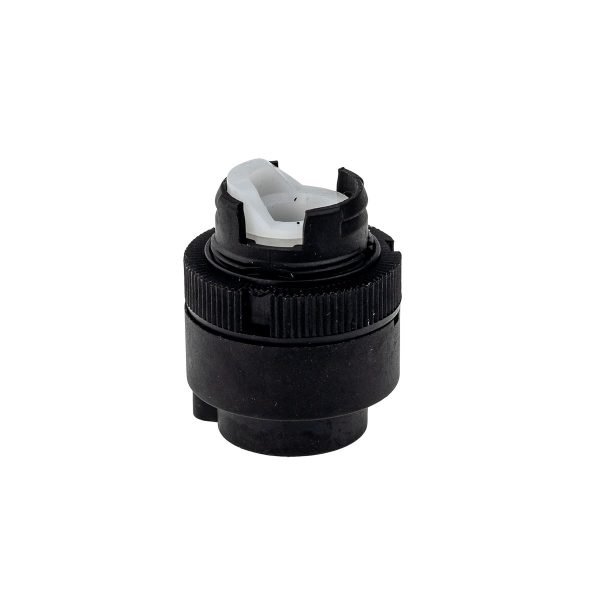

Головка переключателя с ключом, черный, 2 полож. фикс., 1 выемки, пласт. MTB2-EG2

Кратность отгрузки: 1

Единицы измерения: шт

Следующее поступление: 250 – 30.12.2022

Бесплатная доставка для заказов свыше 50 000 руб.

Быстрая доставка
Безопасные платежи

ГАРАНТИРОВАНО БЕЗОПАСНОЕ ОФОРМЛЕНИЕ

Артикул: 43278-p Категории: Силовые и коммутационные устройства, Электротехническое оборудование MEYERTEC, Устройства управления

Описание

Переключатели MTB2-EG2 применяются для управления электромагнитными контакторами, пускателями, реле и другими вторичными цепями.

Пластиковая светосигнальная арматура предназначена для установки в пластиковые, металлические, стекловолоконные оболочки, без повышенной степени защиты.

Устройства поставляются по компонентам – головки и основания с блок-контактами. Модульная конструкция позволяет расширять контактную группу до 6 блок-контактов.

Преимущества

Удобная фиксация головки кнопки в панели электрощита
Установка в панели толщиной до 4 мм
Метки на головке кнопки, позволяющие произвести фиксацию в нужном положении
Монтаж основания с блок-контактом простым защелкиванием
Жесткая фиксация в собранном положении
Демонтаж с помощью отвертки

Детали

Тип продукта	Переключатель
Цвет	Черный
Степень защиты	IP40
Подсветка	Нет
Фиксация	Есть
Тип рукоятки	С ключом
Количество положений	2

Параметр	Значение
Степень защиты	IP 40 в смонтированном положении.
Влажность	до 90 %, без конденсата
Температурный диапазон	Эксплуатация: от -35 °C до +70 °C Хранение: от -40 °C до +70 °C
Напряжение питания	24AC/DC – 220В AC/DC
Диапазон рабочего напряжения	0.85 Un ≤ Un ≤ 1.1Un
Материал	Корпус PBT, контакты AgNi
Вибростойкость	Грибовидная 60 мм кнопка: 8 g Остальные кнопки и переключатели: 15 g
Механическая износостойкость	Головка грибовидной кнопки: 300 000 циклов Остальные головки кнопок и переключателей: 3 000 000 циклов
Номинальный ток термической стой-кости (Ith)	10А
Номинальное напряжение изоляции (Ui)	415В
Тип контактной группы	Нормально-закрытый NС, нормально- открытый NO
Подключение проводников	Мин. 1×0.5 мм2 (20 AWG) жесткий или мягкий, макс. c наконечником или без: 2×1.5 мм2 (16AWG) или 1×2.5 мм2 (14AWG)
Защита цепи от короткого замыкания	Использование плавкого предохранителя 10 А

Сертификаты и декларации

Сертификат соответствия EAC (Кнопки, концевые выключатели, потенциометры, джойстики)	Скачать
Отказное письмо на аксессуары	Скачать

Чертежи и 3D модели

Габаритный чертеж MTB2-EG2

Скачать

Руководство по эксплуатации

Руководство по эксплуатации для устройств управления MTB2-E

Скачать

Количество в групповой упаковке	10 шт.
Количество в транспортной упаковке	200 шт.
Размеры индивидуальной упаковки, мм	–
Размеры групповой упаковки, мм	155 х 92 х 86
Размеры транспортной упаковки, мм	440 х 330 х 200
Объем индивидуальной упаковки, м3	–
Объем групповой упаковки, м3	0,001226
Объем транспортной упаковки, м3	0,029040
Вес единицы (нетто), грамм	41,1
Штрих-код EAN13	4610015843866
