Складской статус: стандартный
Обновление товара: 21 декабря, 2024 в 11:06
Устройства управления

MTB2-EW614

428.40₽

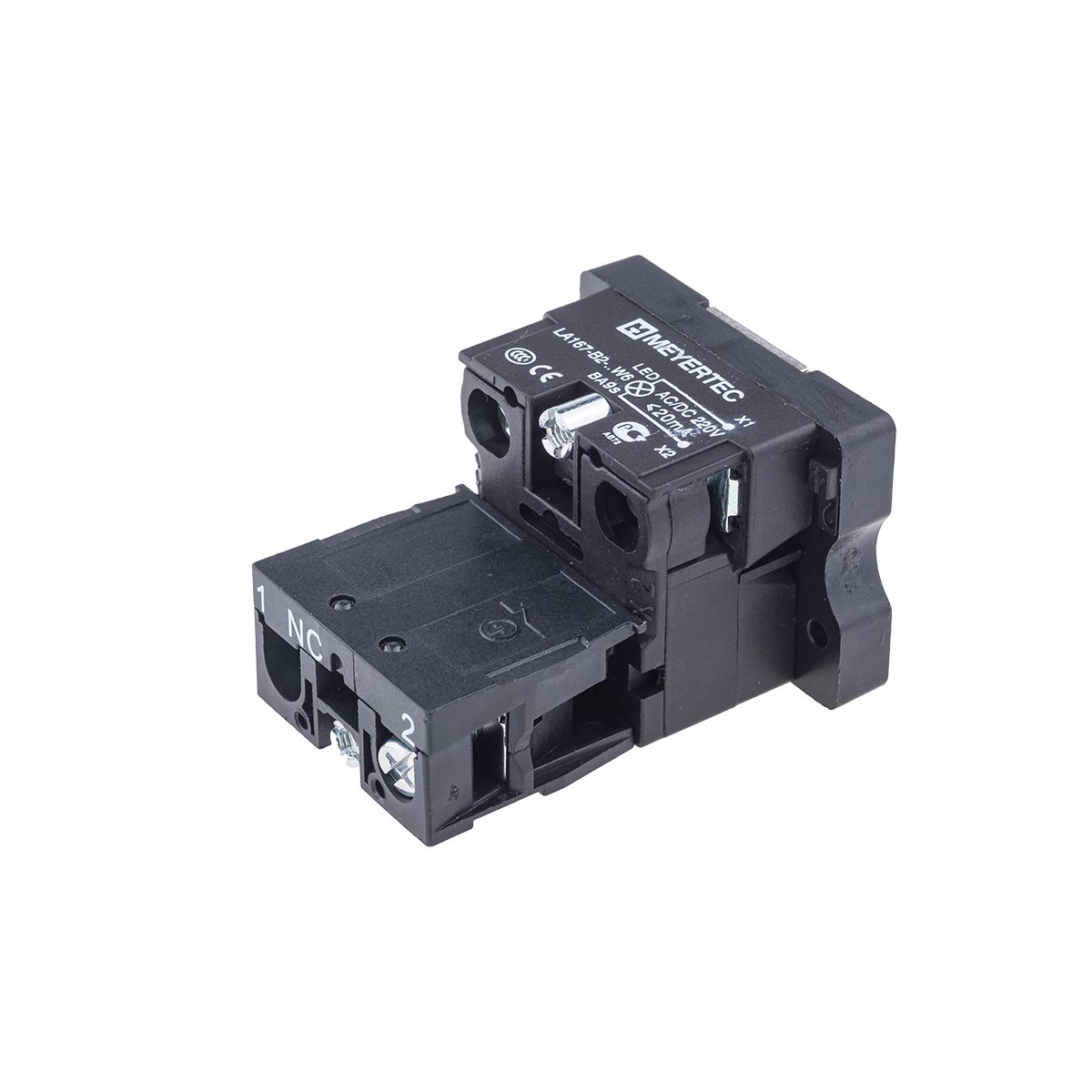

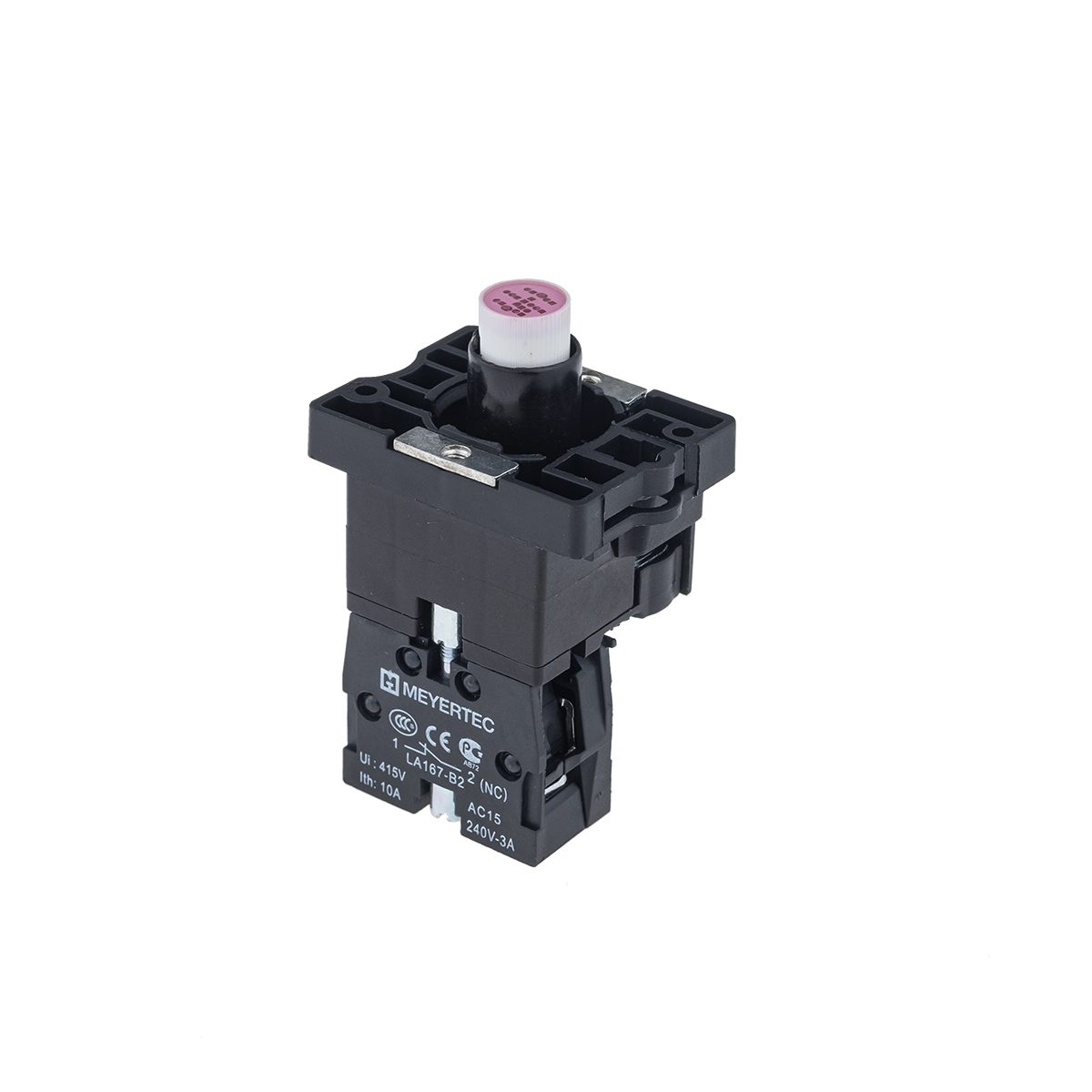

Основание с модулем подсветки, 1NC блок-контакт, красный, 24V AC/DC, пласт. MTB2-EW614

Кратность отгрузки: 1
Единицы измерения: шт
Следующее поступление: –

Бесплатная доставка для заказов свыше 50 000 руб.

  • Флажок Быстрая доставка
  • Флажок Безопасные платежи
ГАРАНТИРОВАНО БЕЗОПАСНОЕ ОФОРМЛЕНИЕ
  • Stripe
  • Карта VISA
  • MasterCard
  • American Express
  • Discover Card
  • PayPal
Артикул: 43321-p Категории: , ,

Описание

Быстрый поиск - найдите нужный модификатор или нужную информацию

Кнопки и переключатели серии MTB2-Е применяются для управления электромагнитными контакторами, пускателями, реле и другими вторичными цепями.

Пластиковая светосигнальная арматура предназначена для установки в пластиковые, металлические, стекловолоконные оболочки, без повышенной степени защиты.

Устройства поставляются по компонентам – головки и основания с блок-контактами. Модульная конструкция позволяет расширять контактную группу до 6 блок-контактов.

Преимущества

  • Удобная фиксация головки кнопки в панели электрощита
  • Установка в панели толщиной до 4 мм
  • Метки на головке кнопки, позволяющие произвести фиксацию в нужном положении
  • Монтаж основания с блок-контактом простым защелкиванием
  • Жесткая фиксация в собранном положении
  • Демонтаж с помощью отвертки
  • Сменная светодиодная лампа BA9s

Детали

Тип продукта

Цвет

Степень защиты

Тип контактов

Параметр Значение
Степень защиты IP 40 в смонтированном положении.
Влажность до 90 %, без конденсата
Температурный диапазон Эксплуатация: от -35 °C до +70 °C Хранение: от -40 °C до +70 °C
Напряжение питания 24AC/DC – 220В AC/DC
Диапазон рабочего напряжения 0.85 Un ≤ Un ≤ 1.1Un
Материал Корпус PBT, контакты AgNi
Вибростойкость

Грибовидная 60 мм кнопка: 8 g
Остальные кнопки и переключатели: 15 g
Механическая износостойкость

Головка грибовидной кнопки: 300 000 циклов
Остальные головки кнопок и переключателей: 3 000 000 циклов
Номинальный ток термической стой-кости (Ith) 10А
Номинальное напряжение изоляции (Ui) 415В
Тип контактной группы Нормально-закрытый NС, нормально- открытый NO
Подключение проводников Мин. 1×0.5 мм2 (20 AWG) жесткий или мягкий, макс. c наконечником или без: 2×1.5 мм2 (16AWG) или 1×2.5 мм2 (14AWG)
Защита цепи от короткого замыкания Использование плавкого предохранителя 10 А

Сертификаты и декларации

Сертификат соответствия EAC (Кнопки, концевые выключатели, потенциометры, джойстики)

 Скачать
Отказное письмо на аксессуары Скачать

Чертежи и 3D модели

Габаритный чертеж MTB2-EW614 Скачать

Руководство по эксплуатации

Руководство по эксплуатации для устройств управления MTB2-E Скачать
Количество в групповой упаковке 10 шт.
Количество в транспортной упаковке 200 шт.
Размеры индивидуальной упаковки, мм –
Размеры групповой упаковки, мм 155 х 92 х 86
Размеры транспортной упаковки, мм 440 х 330 х 200
Объем индивидуальной упаковки, м3 –
Объем групповой упаковки, м3 0,001226
Объем транспортной упаковки, м3 0,029040
Вес единицы (нетто), грамм 39,6
Штрих-код EAN13 4610015844153
