MTB4-LZ8122
946.80₽

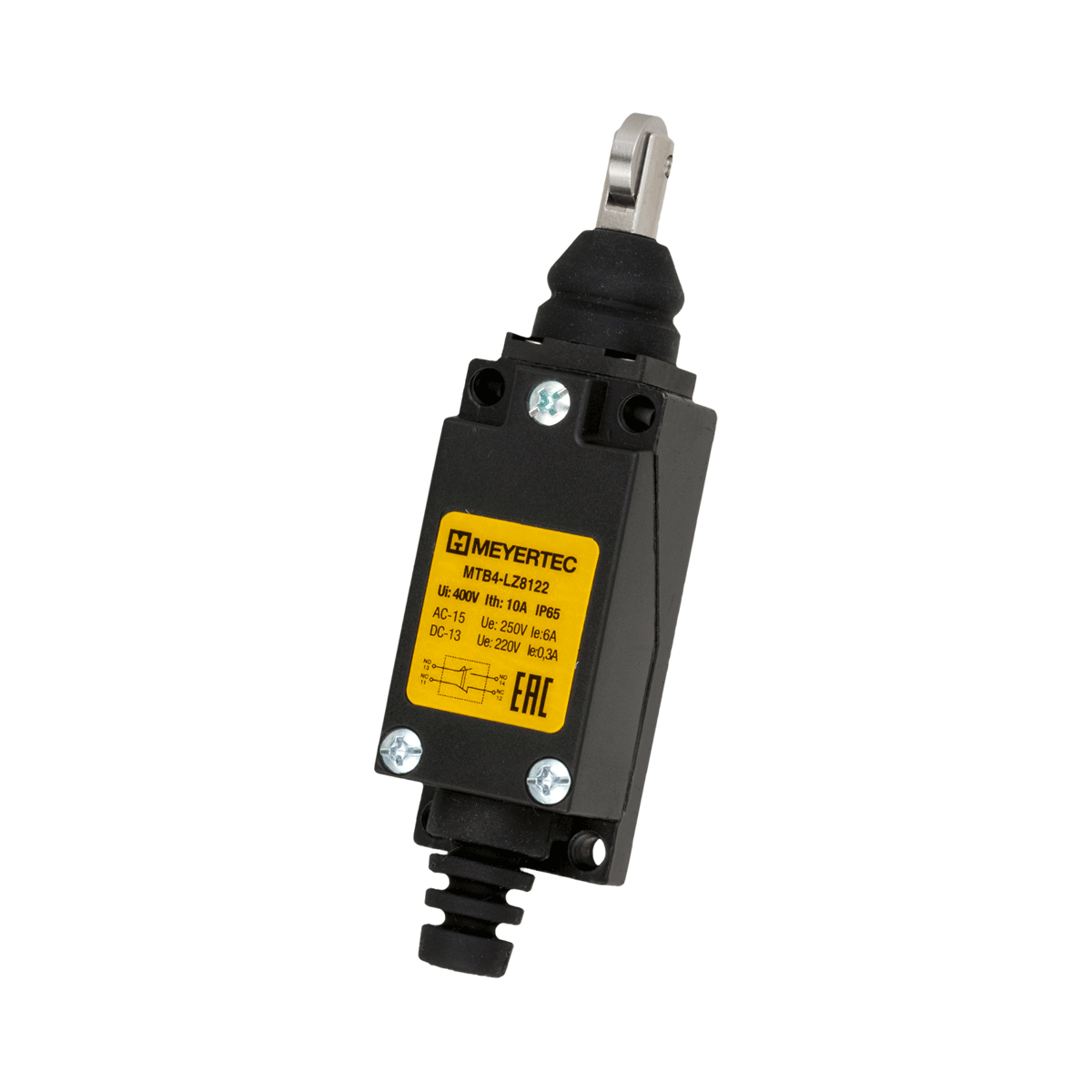

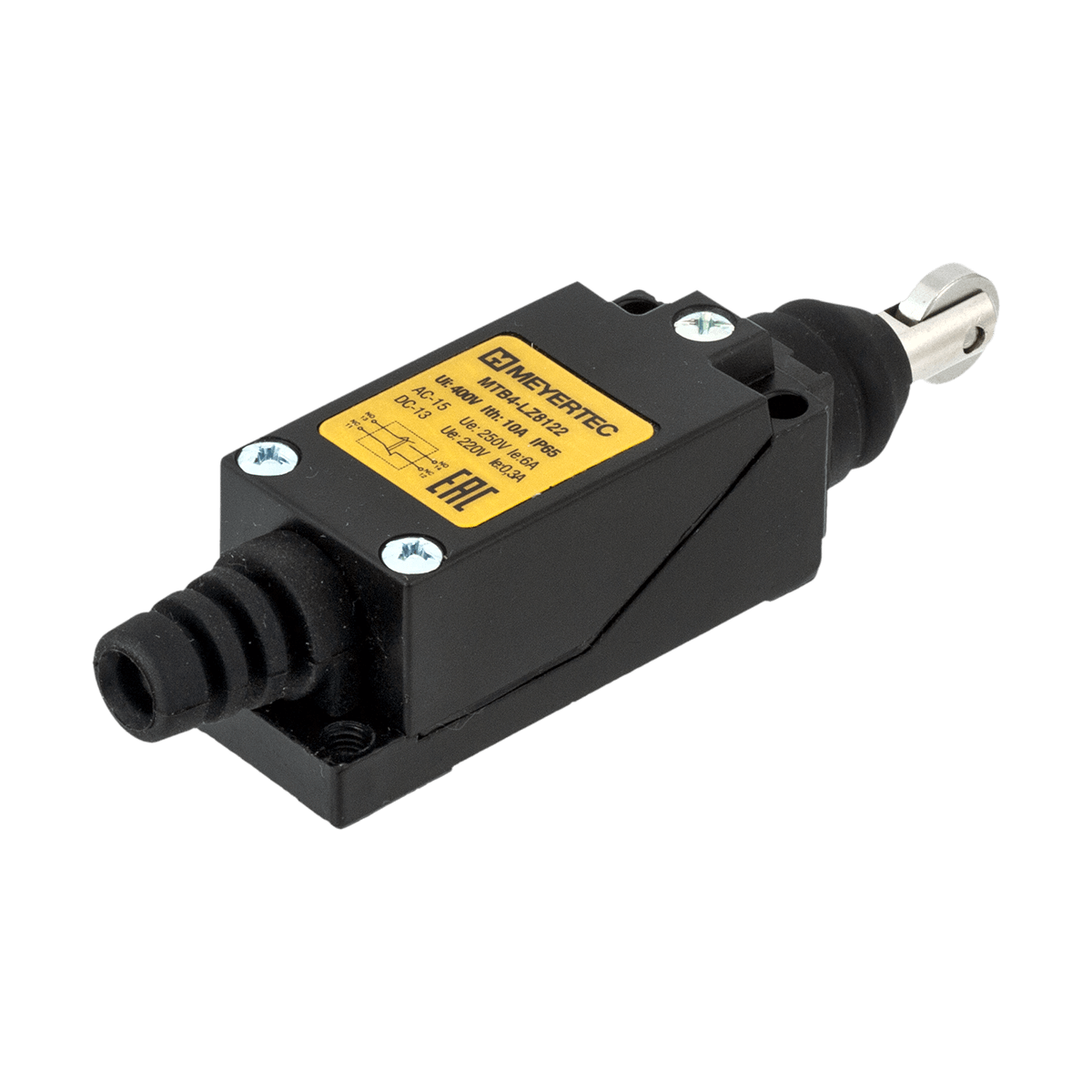

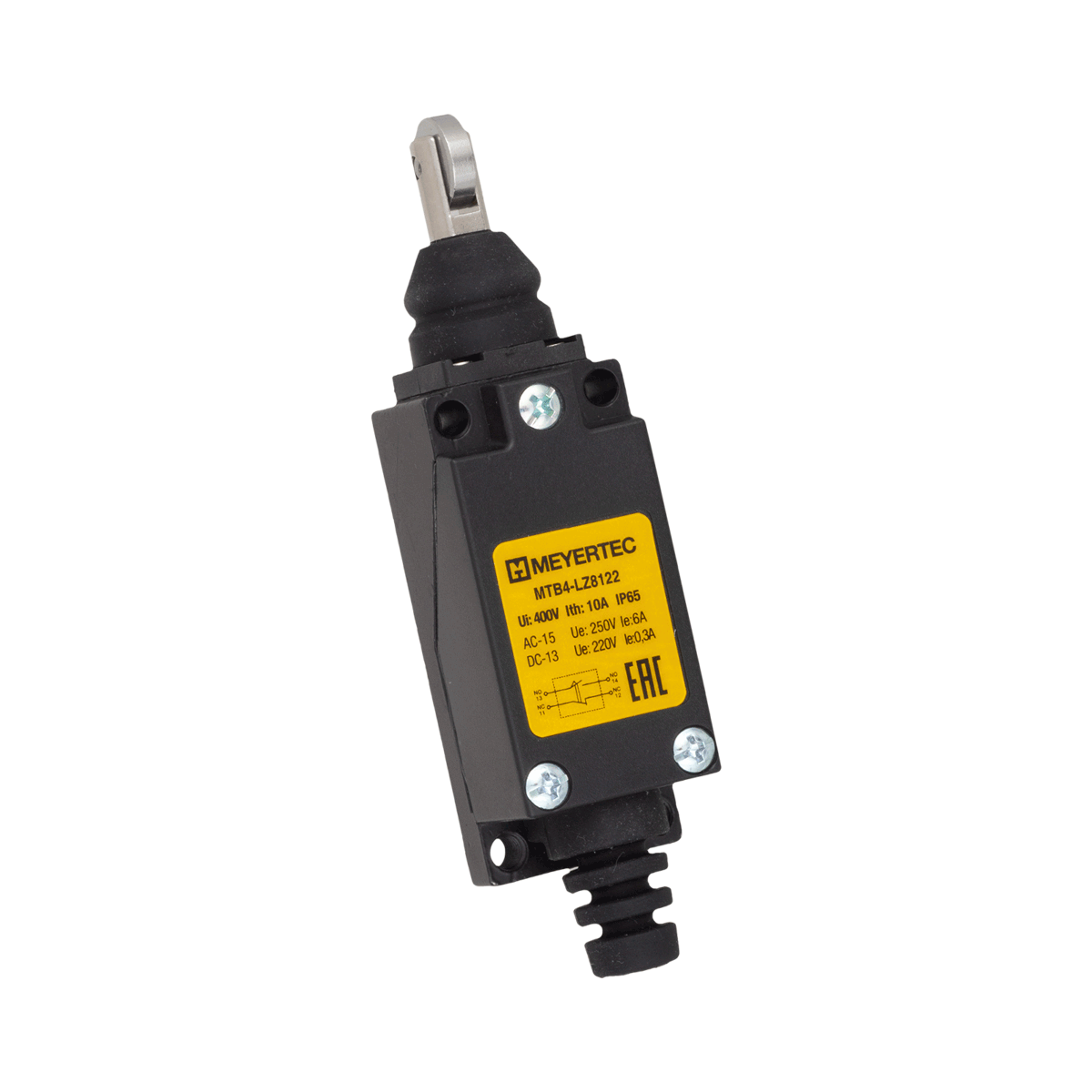

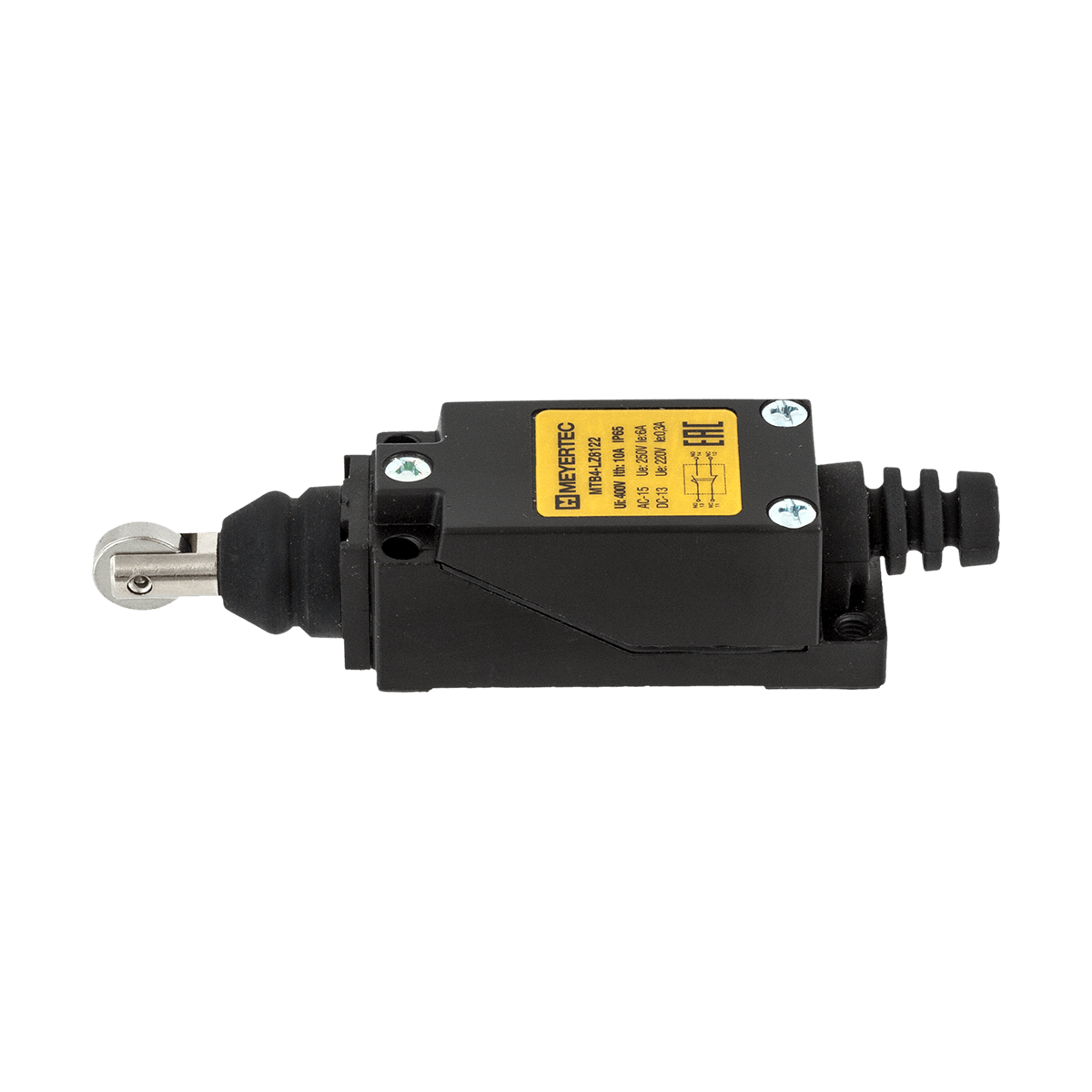

Выключатель концевой, IP65, ролик вертикальный нажимной
Бесплатная доставка для заказов свыше 50 000 руб.
- Быстрая доставка
- Безопасные платежи
Описание
Концевые выключатели серии MTB4-LZ8122 применяются для контроля перемещения установок или частей установок, для контроля конечных положений. Выключатели выполнены в высоком пыле- и влагозащищенном исполнении, которое позволяет использовать данную серию в тяжелых условиях (деревообрабатывающие станки, конвейеры, крановые электроприводы, лебедки, системы контроля и автоматики и другие).
Преимущества
- Прочность и герметичность конструкции, IP65.
- Коммутация 2-х цепей (двухполюсный контакт NO + NC)
- Широкий модельный ряд выключателей
- Удобство подключения проводов
- Высокий коммутационный ресурс
- Метизы выполнены из оцинкованной инструментальной стали
| Параметры | Значение |
|
Скорость срабатывания |
0,25 – 1,3 м/сек |
|
Частота срабатывания |
механическая: 120 переключений/мин |
|
электрическая: 30 переключений/мин |
|
|
Контактная группа |
NO + NC |
|
Ток термической стойкости, Ith |
10 А |
|
Сопротивление контактов |
15 мОм |
|
Сопротивление изоляции |
100 мОм (500 В AC) |
|
Напряжение изоляции |
2 кВ в течение минуты |
|
Диэлектрическая прочность |
1000 В AC в течение минуты (между контактами) |
|
Износоустойчивость |
механическая: >10 млн. циклов |
|
Вибростойкость |
10…55 Гц; двойная амплитуда 1.5 мм |
|
Ударопрочность |
30 g (продолжительность = 18 мс) |
|
Корпус |
Металл (сплав алюминия) с пластиковой (PC, PBT) крышкой |
|
Кабельный ввод |
Диаметр кабеля 6–9 мм |
|
Подключение контактов |
Винтовые клеммы , сечение до 2 мм2 |
|
Рабочая температура |
-35…+70 °C |
|
Влажность |
<95 %, без образования конденсата |
|
Масса |
120…190 г |
|
Степень защиты |
IP65 |
Электрические характеристики
|
Un |
Неиндуктивная нагрузка |
Индуктивная нагрузка |
||||||
|
R (резистор) |
RC (сигнальная лампа) |
L (катушка) |
RL (ЭД) |
|||||
|
НЗ |
НО |
НЗ |
НО |
НЗ |
НО |
НЗ |
НО |
|
|
250 V AC |
6А |
1,5А |
0,7А |
3А |
2А |
1А |
||
|
500 V AC |
6А |
1А |
0,5А |
3А |
1,5А |
0,8А |
||
|
15 V DC |
6А |
3А |
4А |
3А |
||||
|
30 V DC |
6А |
3А |
4А |
3А |
||||
|
125 V DC |
0,4А |
— |
— |
— |
||||
|
250 V DC |
0,2А |
— |
— |
— |
||||
Рабочие характеристики
|
Модель |
MTB4-LZ8104, MTB4-LZ8107, MTB4-LZ8108 |
MTB4-LZ8111, MTB4-LZ8112,MTB4-LZ8122 |
MTB4-LZ8166, MTB4-LZ8167, MTB4-LZ8169 |
|
Усилие срабатывания |
6N |
9N |
0,9N |
|
Мин.усилие отпускания |
0,5N |
1,5N |
0,04N |
|
Скорость срабатывания м/с |
1,3 |
0,25 |
1,3 |
