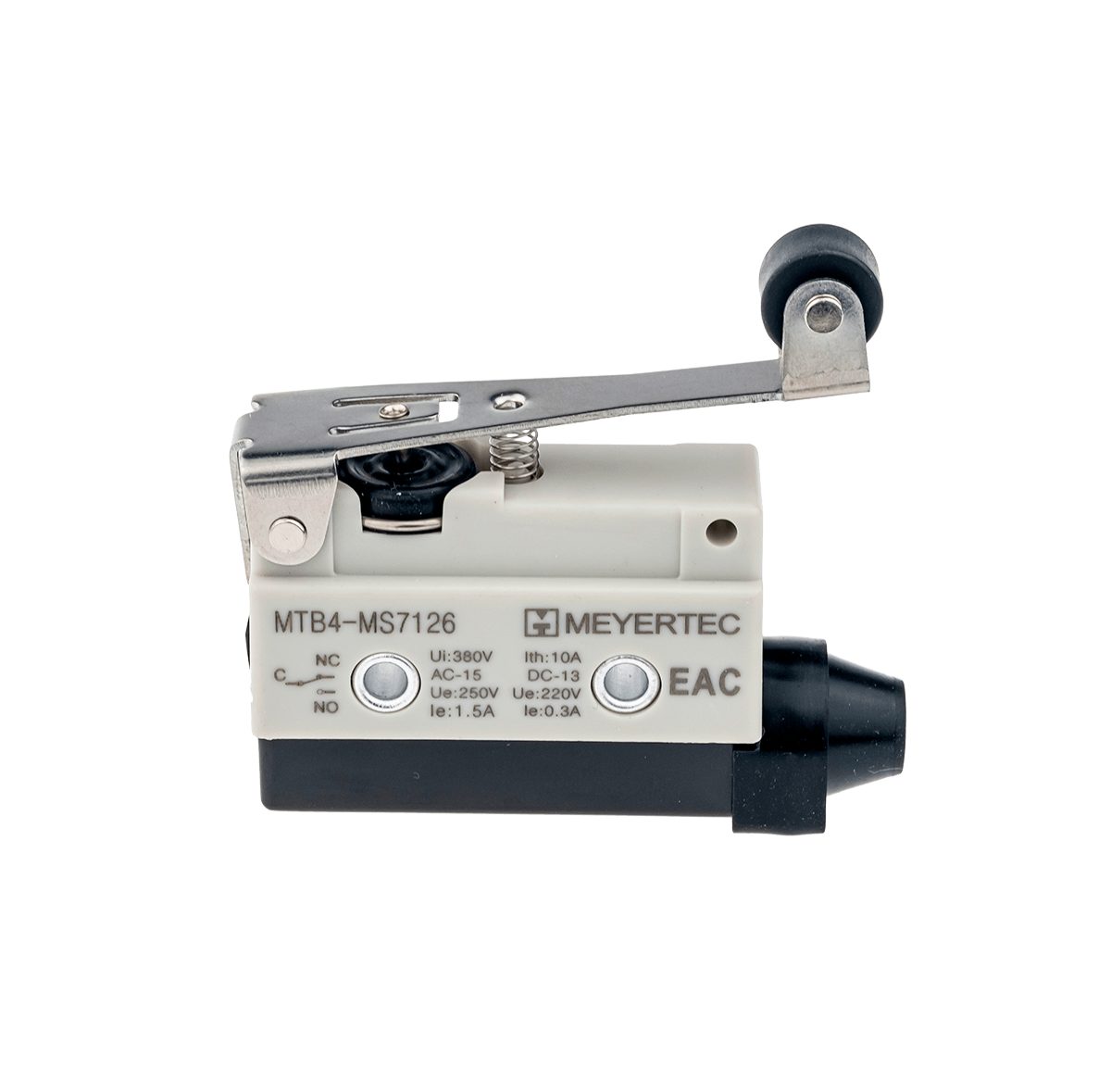

MTB4-MS7126

447.60

Кратнойсть отгрузки: 1
Единицы измерения: шт
Следующее поступление: –

Бесплатная доставка для заказов свыше 50 000 руб.

  • Флажок Быстрая доставка
  • Флажок Безопасные платежи
ГАРАНТИРОВАНО БЕЗОПАСНОЕ ОФОРМЛЕНИЕ
  • Stripe
  • Карта VISA
  • MasterCard
  • American Express
  • Discover Card
  • PayPal

Описание

Быстрый поиск - найдите нужный модификатор или нужную информацию

Общепромышленные концевые выключатели серии MTB4-MS7126 в компактном пластиковом корпусе применяются в различных системах автоматизации, не имеющих повышенных требований к степени защиты (упаковочное оборудование, механические станки, дверной переключатель в шкафах управления).

Преимущества

  • Высокий коммутационный ресурс (10 млн. циклов )
  • Компактный размер
  • Перекидной контакт, NO+NC
  • Коммутируемый ток до 10А
  • Винтовые пары для монтажа входят в комплект поставки

Детали

Степень защиты

Тип актуатора

Параметр Значение
Скорость срабатывания 0,05 – 50 cм/сек
Частота срабатывания

механическая: 120 переключений/мин
электрическая: 30 переключений/мин

Контактная группа Перекидной контакт, NO+NC
Ток термической стойкости, Ith 10 А
Сопротивление контактов 15 мОм
Сопротивление изоляции 1000 В в течение минуты (контакт-контакт)
Напряжение изоляции 2 кВ в течение минуты
Диэлектрическая прочность

1000 В AC в течение минуты (между контактами)
2500 В в течение минуты (контакт-корпус)

Износоустойчивость

механическая: 10 млн. циклов
электрическая: 500 000 циклов

Вибростойкость 10…55 Гц; двойная амплитуда 1.5 мм
Ударопрочность 30 g
Кабельный ввод Диаметр кабеля 6 – 9 мм
Подключение контактов Винтовое M3,5 (гибкий кабель с наконечником)
Рабочая температура -10…+80 °C
Масса 60 г
Степень защиты IP54

Электрические характеристики

Un Резистивно-емкостная Индуктивная
R (резистор) RC (сигнальная лампа) L (катушка) RL (ЭД)
NC NO NC NO NC NO NO
125 VAC 10А 3A 1,5A 10A 5A 2,5A
250 VAC 10А 2,5A 1,25A 10A 3A 1,5A
480 VAC 1,5A 0,75A 2,5A 1,5A 0,75A
8 VAC 10А 3A 1,5A 6A 6A 5A
14 VDC 10A 3A 1,5A 6A 6A 5A
30 VDC 3A 1,5A 6A 5A 2,5A
125 VDC 0,5A 0,4A 0,05A 0,05A
250 VDC 0,25A 0,2A 0,03A 0,03A

Рабочие характеристики

Модель MS7126
Макс. усилие срабатывания,g(OF) 180
Макс. усилие отпускания,g (RF) 50
Рабочий ход, мм (PT) 11 мм
Избыточный ход, мм (ОТ) 3 мм
Отклонение хода, мм (MD) 2,4 мм
Положение срабатывания (OP) 40 мм



Инструкции и руководства

Руководство по эксплуатации Скачать

Сертификаты и декларации

Сертификат соответствия EAC (Кнопки, концевые выключатели, потенциометры, джойстики)

Скачать

Чертежи и 3D модели

Габаритный чертеж MTB4-MS7126 Скачать
Количество в групповой упаковке
Количество в транспортной упаковке 200 шт.
Размеры индивидуальной упаковки, мм
Размеры групповой упаковки, мм
Размеры транспортной упаковки, мм 465 х 250 х 315
Объем индивидуальной упаковки, м3
Объем групповой упаковки, м3
Объем транспортной упаковки, м3 0,036225
Вес единицы (нетто), грамм 63,9
Штрих-код EAN13 4610015845679
