MTI-70BL
1 170.00₽

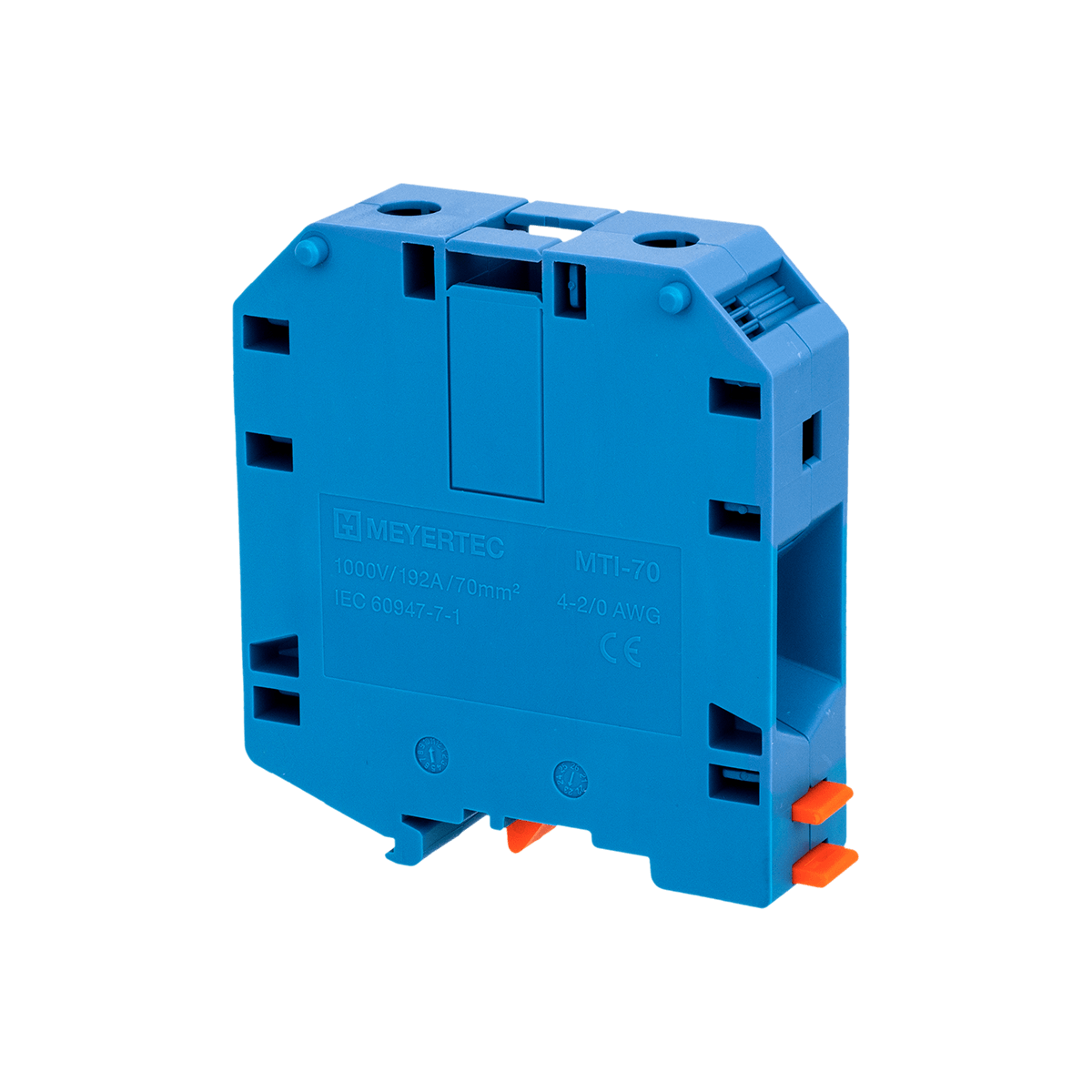

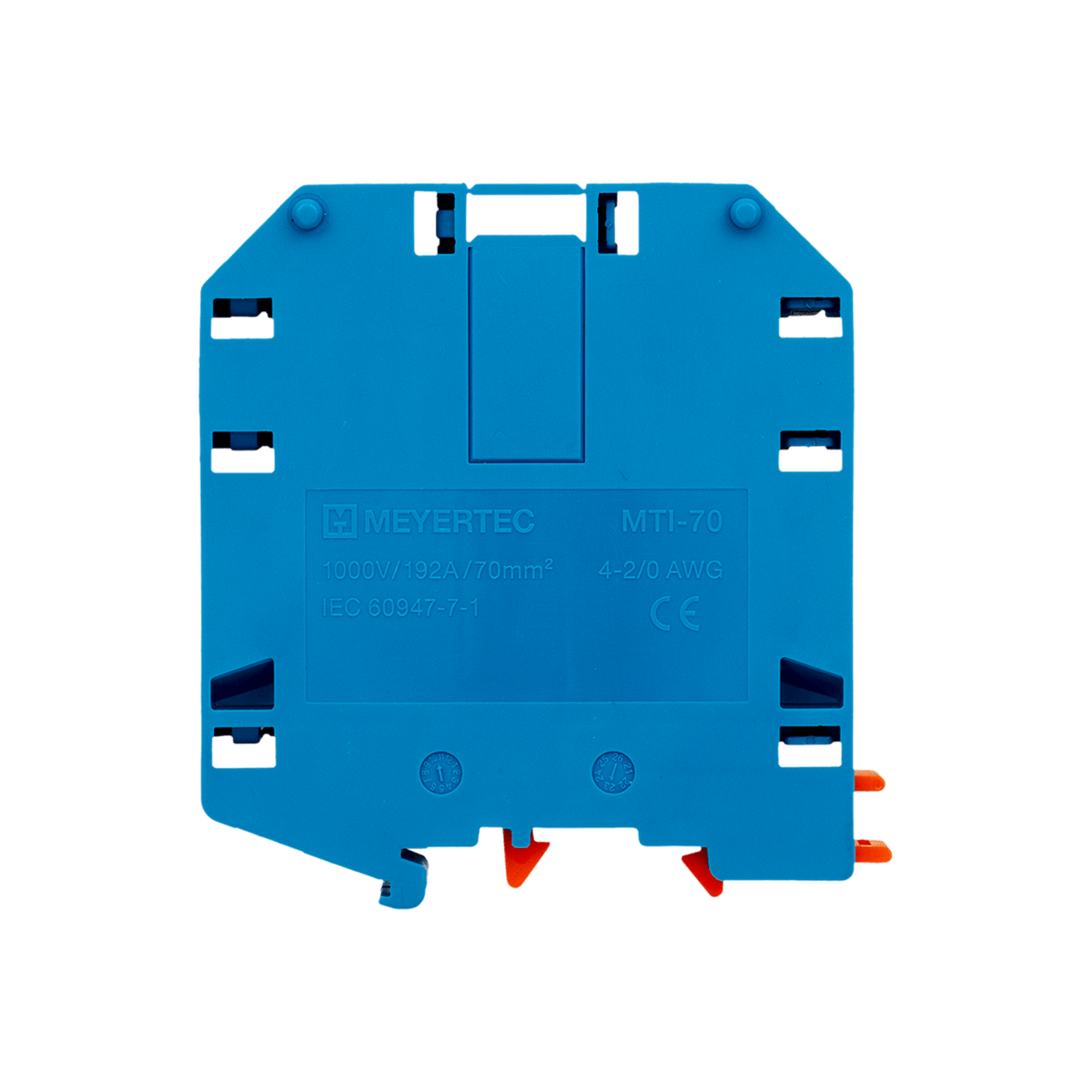

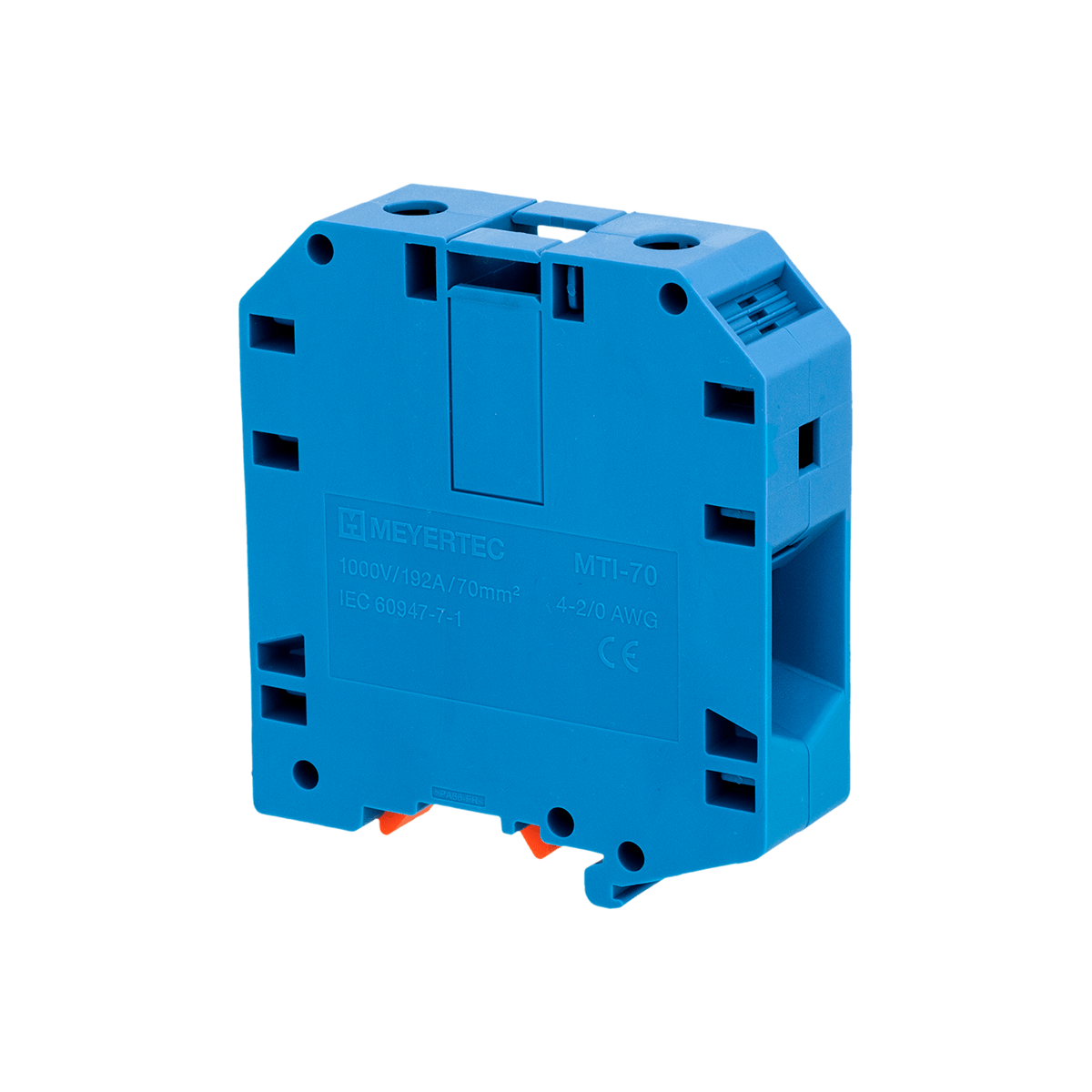

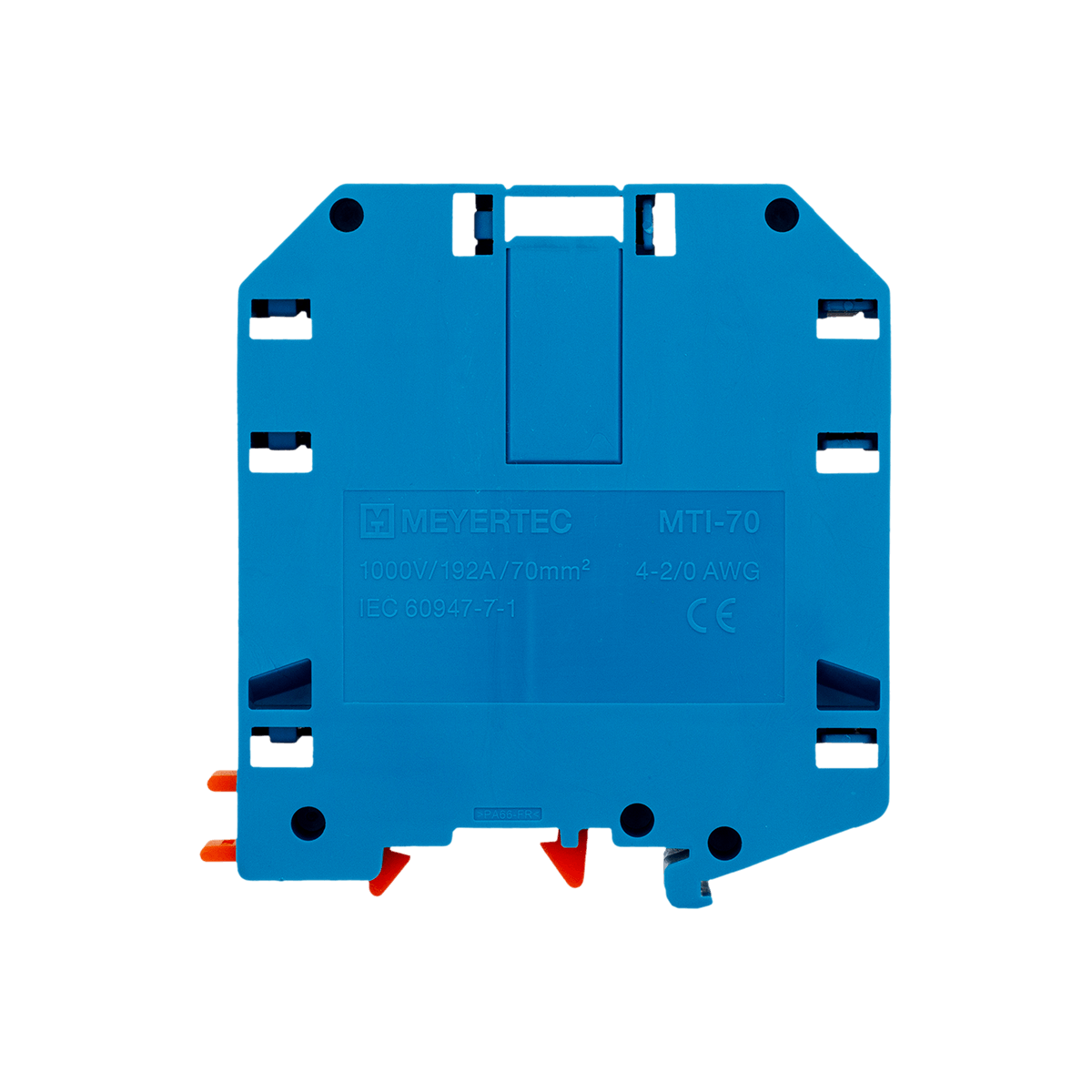

Клемма винтовая силовая 70 мм², синяя
Бесплатная доставка для заказов свыше 50 000 руб.
- Быстрая доставка
- Безопасные платежи
Описание
Силовые клеммы MTI-70BL предназначены для подключения проводников большого сечения при вводе в электротехнический шкаф, а также для распределения отводящих проводников (линий) внутри сборочного шкафа (щита). Встроенные винтовые зажимы позволяют достичь надёжного контакта для передачи электроэнергии.
Клеммы синего цвета рекомендуется использовать для подключения нулевых проводников.
Преимущества
- Стальной винтовой механизм с антикоррозийным покрытием
- Высокая электропроводность
- Закрытая конструкция
- Высокий момент затяжки
- Корпус клемм из негорючего пластика
| Параметр | Значение | |
| Расчетное сечение | мм² | 70 |
| Номинальное напряжение | В | 1000 |
| Номинальный ток | А | 192 |
| Длина × Ширина × Высота | мм | 76.3 × 22.5 × 84.6 |
| Пиковое (импульсное) напряжение | кВ | 8 |
| Тип винтов (DIN 912) | M8 | |
| Момент затяжки, мин/макс | Нм | 15-20 |
| Тип монтажа (DIN-рейка) | TH (TS) 35×7.5 TH (TS) 35×15 G 32×15 |
|
| Подключение по стандарту | IEC 60947-7-1 | |
| Длина снятия изоляции | мм | 24 |
| Сечение многожильного провода | мм² | 25-70 |
| Сечение многожильного провода с наконечником | мм² | 25-70 |
| Материал изоляции | PA66 | |
| Температура эксплуатации | от -40 до +100 ℃ |
Сертификаты и декларации
|
Сертификат соответствия на клеммы на DIN-рейку MEYERTEC |
Скачать |
| Отказное письмо на аксессуары для клемм | Скачать |
Паспорта и руководства
| Руководство по эксплуатации для силовых клемм MTI | Скачать |
Чертежи и 3D модели
Библиотека EPLAN
| Библиотека EPLAN (клеммы на DIN-рейку) | Скачать |
| Размеры единицы, мм | 76 x 22.5 x 84.5 |
| Вес единицы, грамм | 159,4 |
| Индивидуальный штрих-код EAN13 | 4610095723164 |
| Количество в групповой упаковке, шт. | 3 |
| Размеры групповой упаковки, мм | 95 x 77 x 94 |
| Вес групповой упаковки (брутто), грамм | 518,2 |
| Количество в транспортной упаковке, шт. | 66 |
| Размеры транспортной упаковки, мм | 360 x 270 x 250 |
| Вес транспортной упаковки (брутто), грамм | 11869 |
