MTU-16BL
180.00₽

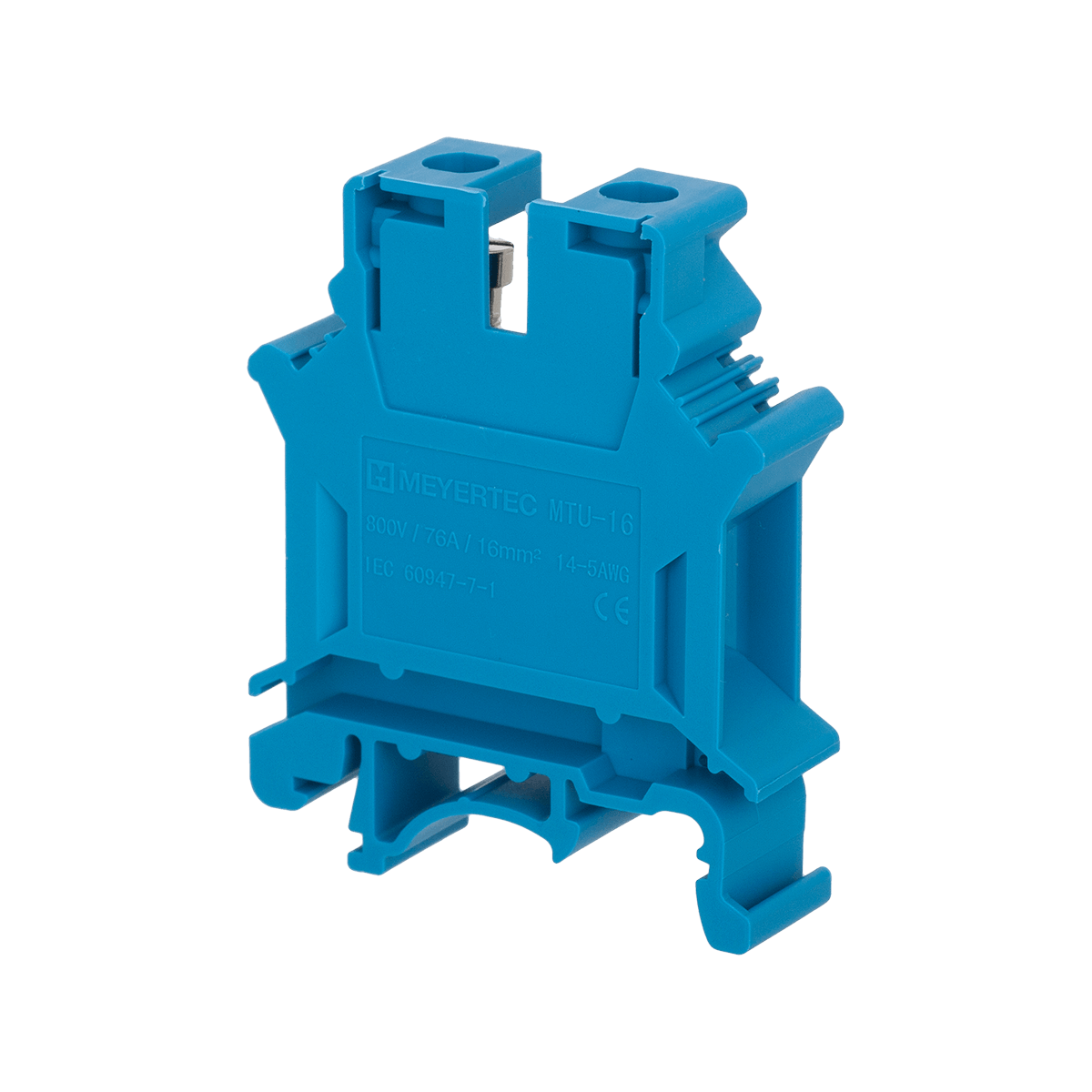

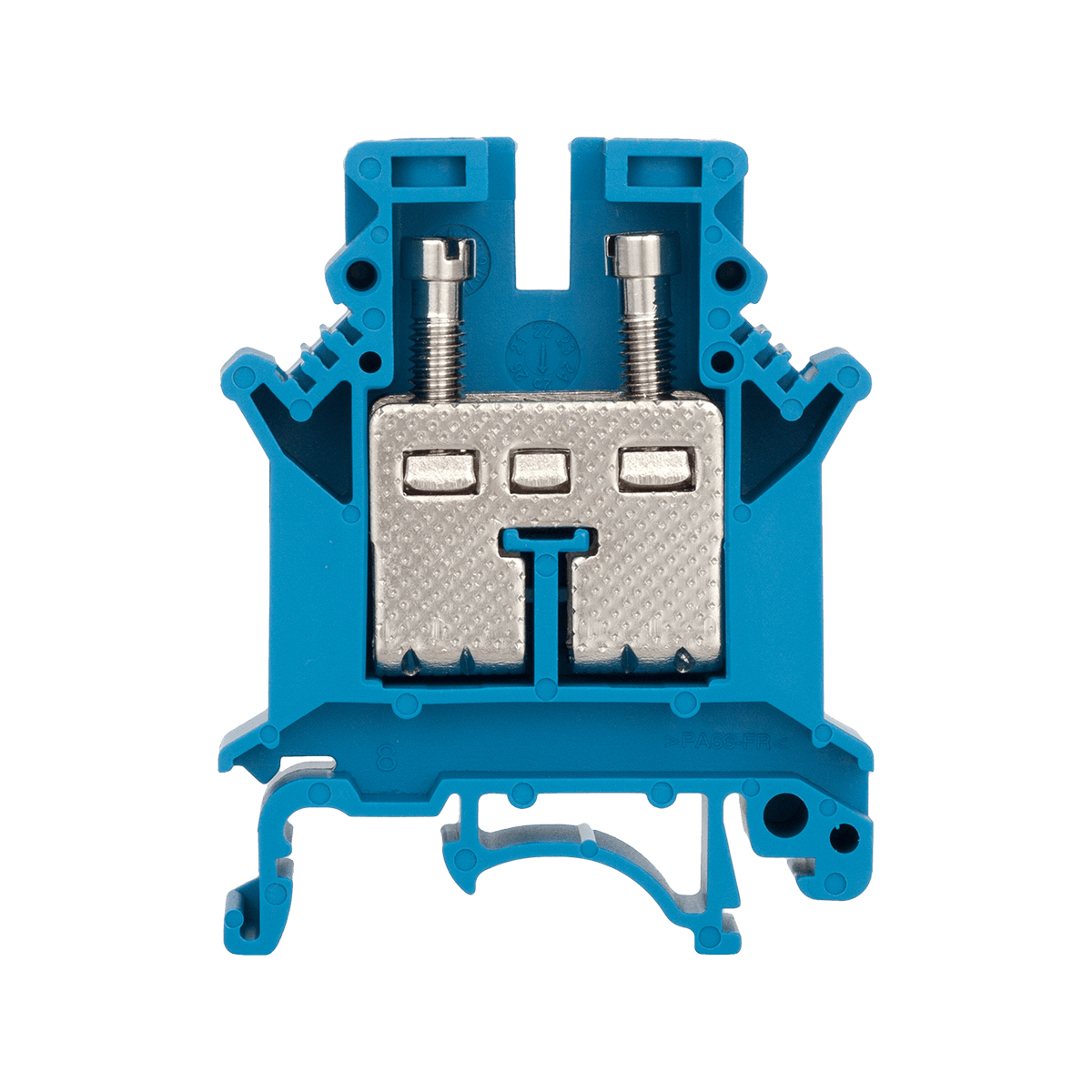

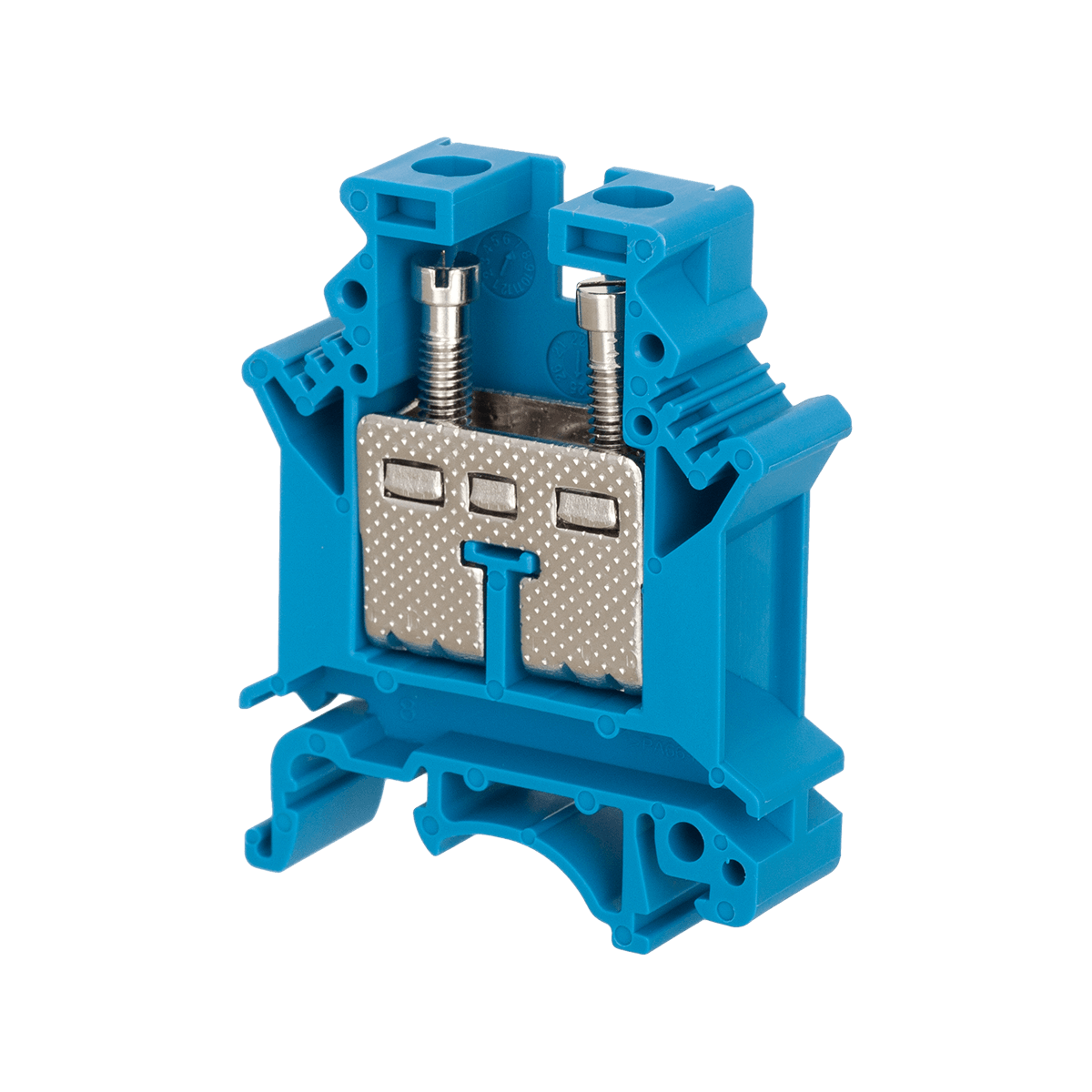

Клемма винтовая проходная, 16 мм², синяя
Бесплатная доставка для заказов свыше 50 000 руб.
- Быстрая доставка
- Безопасные платежи
Описание
Одноуровневые винтовые клеммы MTU-16BL – простой и удобный способ подключения устройств в шкафах автоматики. Клеммы MTU-16BL предназначены для проводников сечением 16 мм².
Клеммы синего цвета рекомендуется использовать для подключения нулевых проводников.
Преимущества
- Гильза из стали с антикоррозийным покрытием
- Высокая электропроводность
- Закрытая конструкция не требует применения торцевой заглушки
- Корпус клемм из негорючего пластика
- Широкий ассортимент аксессуаров и маркировок
| Параметр | Значение | |
| Расчетное сечение | мм² | 16 |
| Номинальное напряжение | В | 1000 |
| Номинальный ток | А | 76 |
| Длина × Ширина × Высота | мм | 52 × 12.2 × 48 |
| Пиковое (импульсное) напряжение | кВ | 9.8 |
| Тип винтов | M4 | |
| Момент затяжки, мин/макс | Нм | 1.5-1.8 |
| Тип монтажа (DIN-рейка) | TH (TS) 35×7.5 TH (TS) 35×15 |
|
| Подключение по стандарту | IEC 60947-7-1 | |
| Длина снятия изоляции | мм | 12 |
| Сечение жесткого провода | мм² | 1.5…25 |
| Сечение гибкого провода | мм² | 1.5…16 |
| Сечение гибкого провода с НШВИ | мм² | 1.5…16 |
| Материал изоляции | PA66 | |
| Температура эксплуатации | от -40 до +100 ℃ |
Сертификаты и декларации
|
Сертификат соответствия на клеммы на DIN-рейку MEYERTEC |
Скачать |
| Отказное письмо на аксессуары для клемм | Скачать |
Паспорта и руководства
| Руководство по эксплуатации для винтовых клемм и аксессуаров MTU | Скачать |
Чертежи и 3D модели
Библиотека EPLAN
| Библиотека EPLAN (клеммы на DIN-рейку) | Скачать |
| Размер единицы, мм | 42.5 x 12.2 x 54 |
| Вес единицы, грамм | 22,4 |
| Количество в групповой упаковке, шт. | 10 |
| Размеры групповой упаковки, мм | 124 x 70 x 65 |
| Вес групповой упаковки (брутто), грамм | 253 |
| Количество в транспортной упаковке, шт. | 700 |
| Размеры транспортной упаковки, мм | 560 x 380 x 240 |
| Вес транспортной упаковки (брутто), грамм | 18530 |
| Индивидуальный штрих-код EAN13 | 4610095723089 |
