MTU-2.5

Name: MTU-2.5 - ТО «ОВЕН-ЭНЕРГО»
SKU: 54687-p
Price: 39.60 RUB
Availability: InStock

39.60₽

Кратнойсть отгрузки: 25

Единицы измерения: шт

Следующее поступление: 331300 – 10.02.2023

Бесплатная доставка для заказов свыше 50 000 руб.

Быстрая доставка
Безопасные платежи

ГАРАНТИРОВАНО БЕЗОПАСНОЕ ОФОРМЛЕНИЕ

Артикул: 54687-p Категории: Силовые и коммутационные устройства, Электротехническое оборудование MEYERTEC, Клеммы на DIN-рейку

Описание

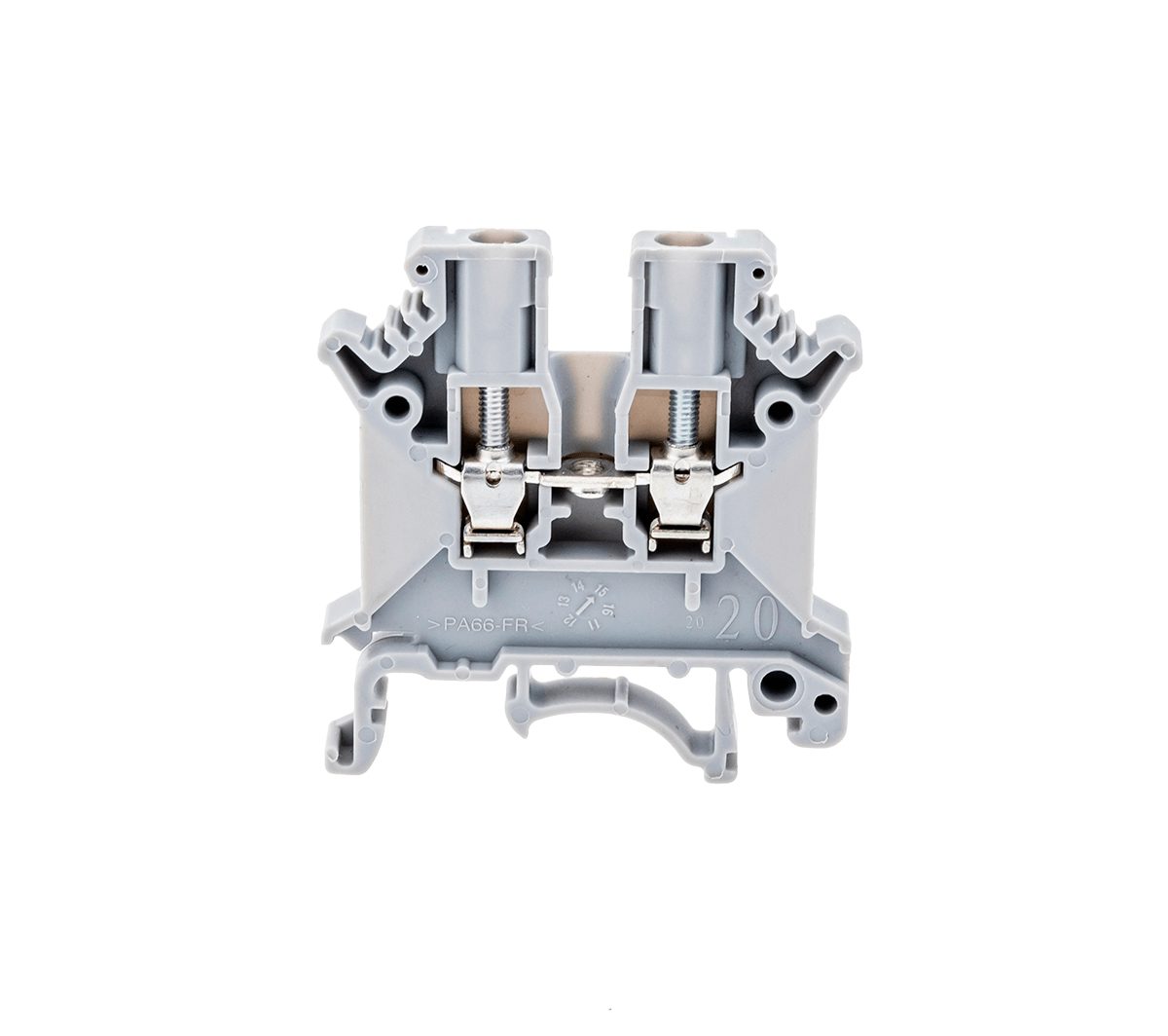

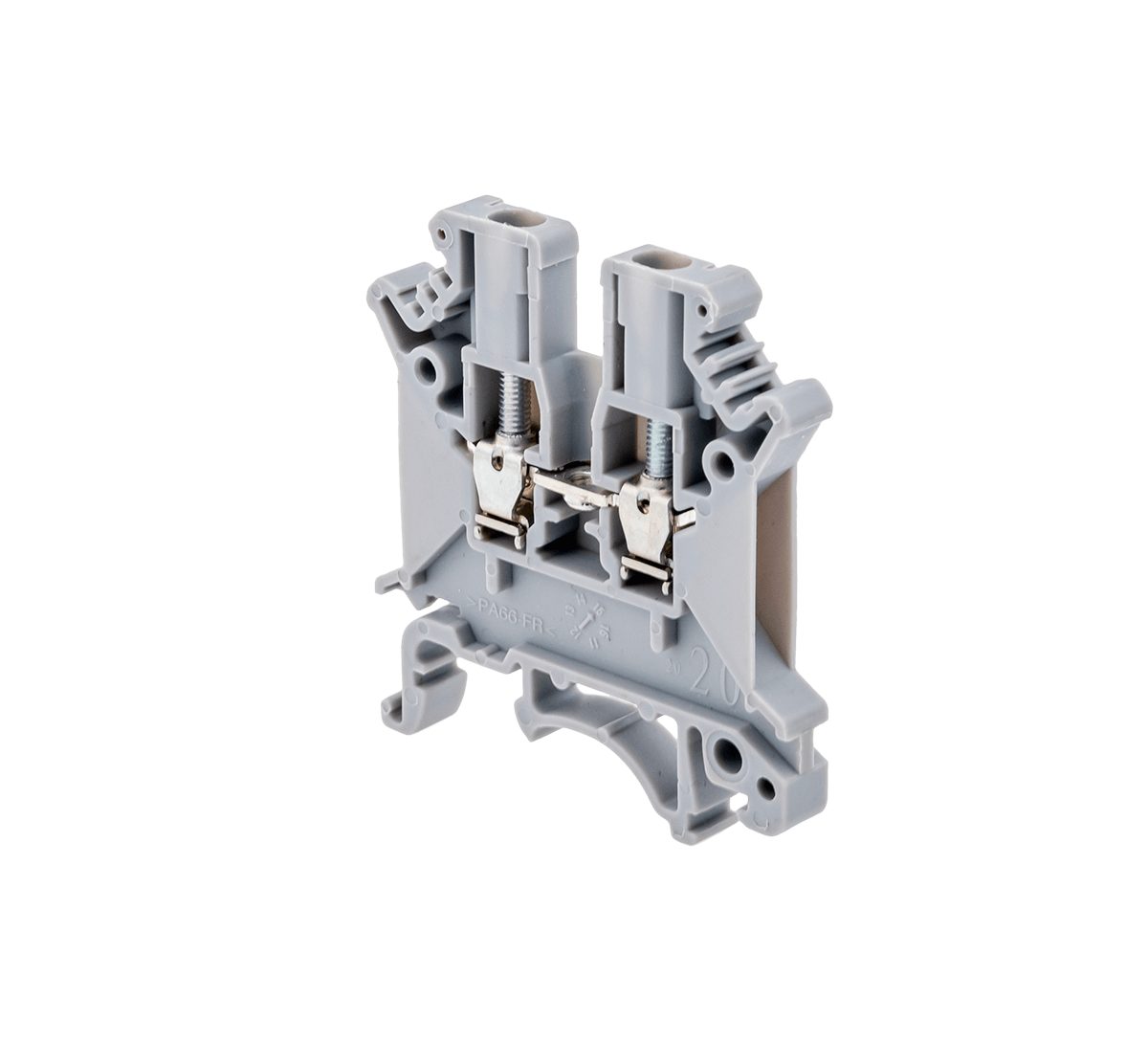

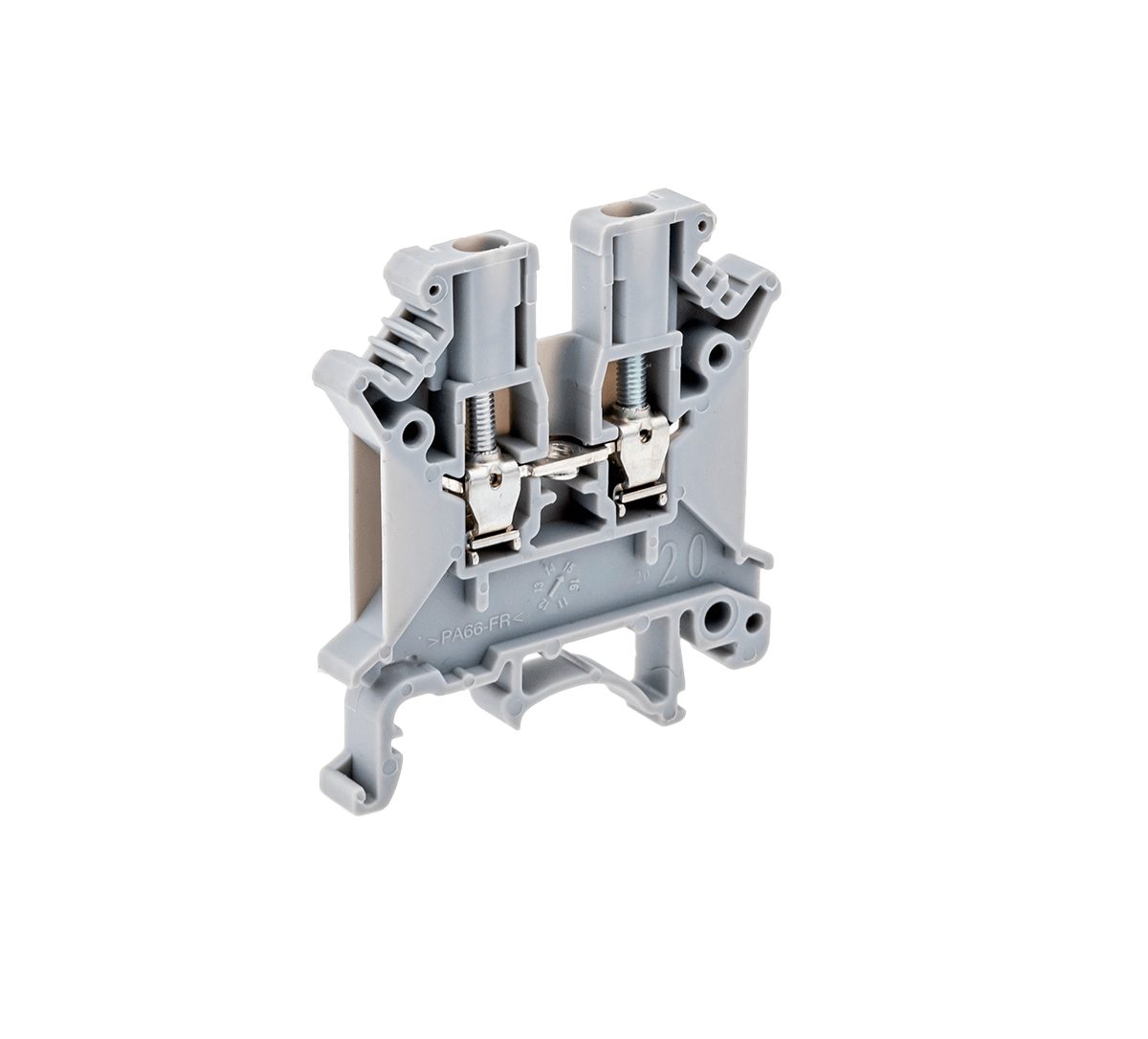

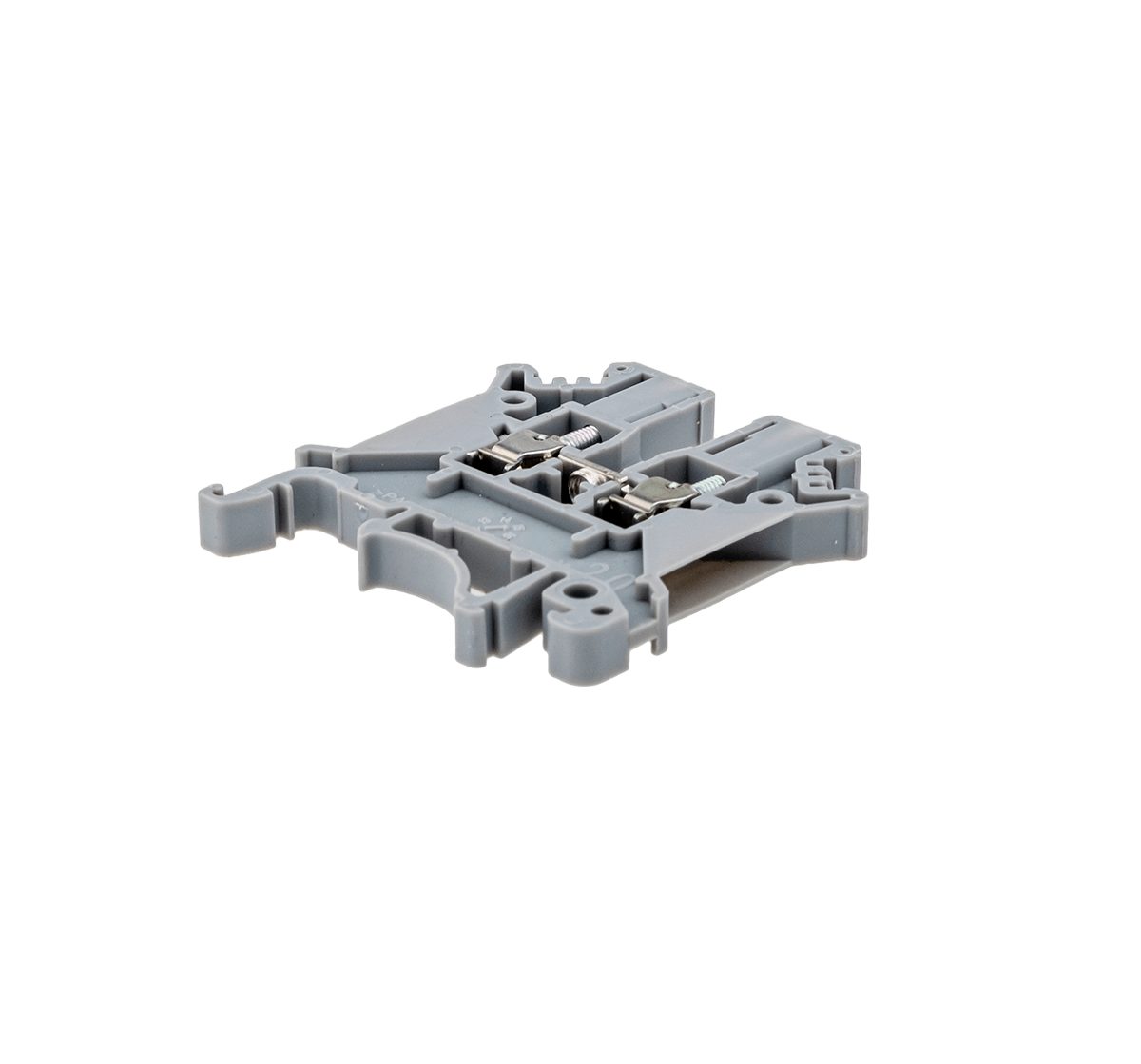

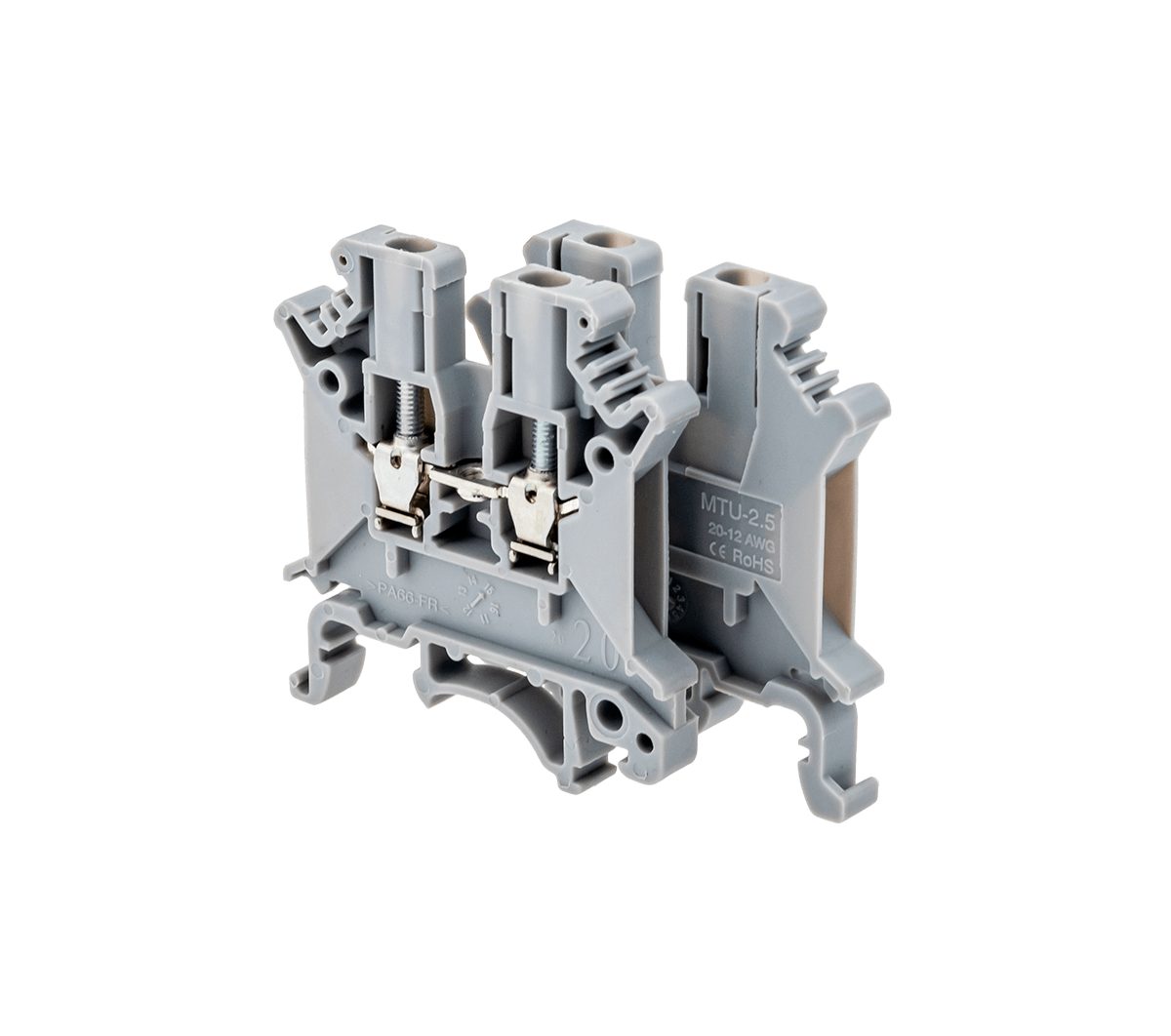

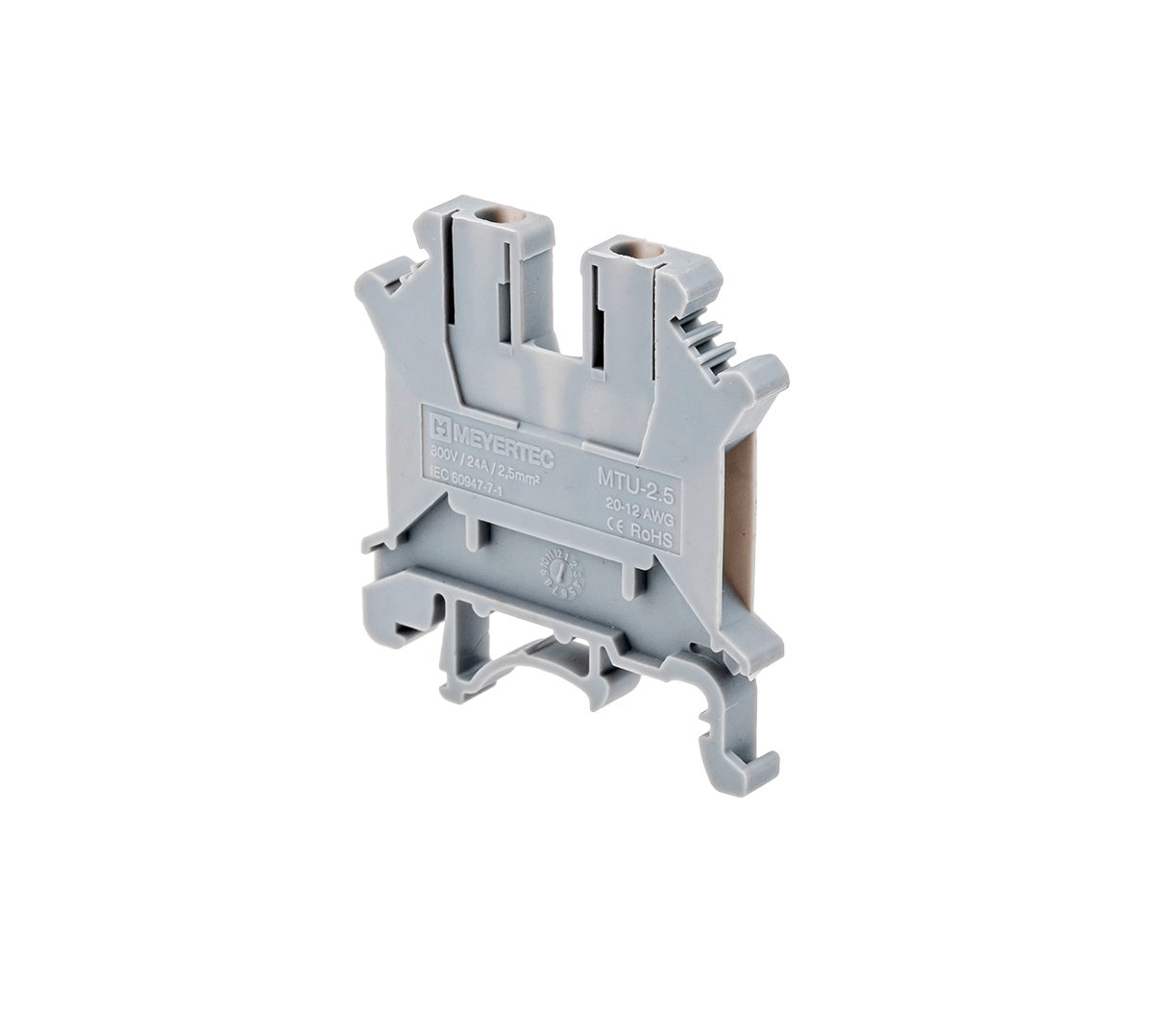

Одноуровневые винтовые клеммы MTU-2.5 – простой и удобный способ подключения устройств в шкафах автоматики. Клеммы MTU-2.5 предназначены для проводников сечением 2,5мм2. Открытую токопроводящую часть клеммного ряда необходимо закрыть торцевой заглушкой. Одноуровневые клеммы имеют одинаковые габаритные размеры для всех сечений, кроме ширины, которая зависит от сечения выбираемого проводника.

Преимущества

Гильза из стали с антикоррозийным покрытием
Высокая электропроводность
Универсальное крепление на DIN-рейки различных типов
Корпус из первичного полиамида PA66
Широкий ассортимент аксессуаров и маркировок

* в комплекте на упаковку поставляется торцевая заглушка – 1 шт. (арт. MTU-P).

Детали

Тип продукта	Винтовые клеммы
Цвет	Серый
Тип клемм	Одноуровневая
Сечение	2,5 мм2
Номинальный ток	24А

Параметр		MTU-2.5
Расчетное сечение	мм²	2,5
Расчетное напряжение / Номинальный ток	В/А	800 / 24
Длина×Ширина×Высота	мм	42,5×5,2×47
Диапазон сечений	AWG	20-12
Максимальный ток	А	32
Пиковое (импульсное) напряжение (изоляции)	кВ	8
Категория загрязненности		3
Стандарт		IEC 60947-7-1
Длина снятия изоляции	мм	8
Тип винтов		M2.5
Момент затяжки мин/макс	Нм	0,6-0,8
Одножильное/ многожильное подключение	мм²	0,2…4 / 0,2…2,5
Многожильное подключение с наконечником НШВИ	мм²	0,2…1,5
Материал изоляции		PA66
Температура эксплуатации		от -40 до +100 ℃

Сертификаты и декларации

Сертификат соответствия (клеммы винтовые MTU)	Скачать
Отказное письмо на аксессуары	Скачать

Чертежи и 3D модели

3D модель MTU-2.5	Скачать
Габаритный чертеж MTU-2.5	Скачать

Руководство по эксплуатации

Руководство по эксплуатации для винтовых клемм и аксессуаров MTU

Скачать

Количество в групповой упаковке	25 шт.
Количество в транспортной упаковке	2500 шт.
Размеры индивидуальной упаковки, мм	–
Размеры групповой упаковки, мм	133 х 55 х 50
Размеры транспортной упаковки, мм	560 х 305 х 320
Объем индивидуальной упаковки, м3	–
Объем групповой упаковки, м3	0,000366
Объем транспортной упаковки, м3	0,054656
Вес единицы (нетто), грамм	5,8
Штрих-код EAN13	4610015845709
