MTU-35
366.00₽

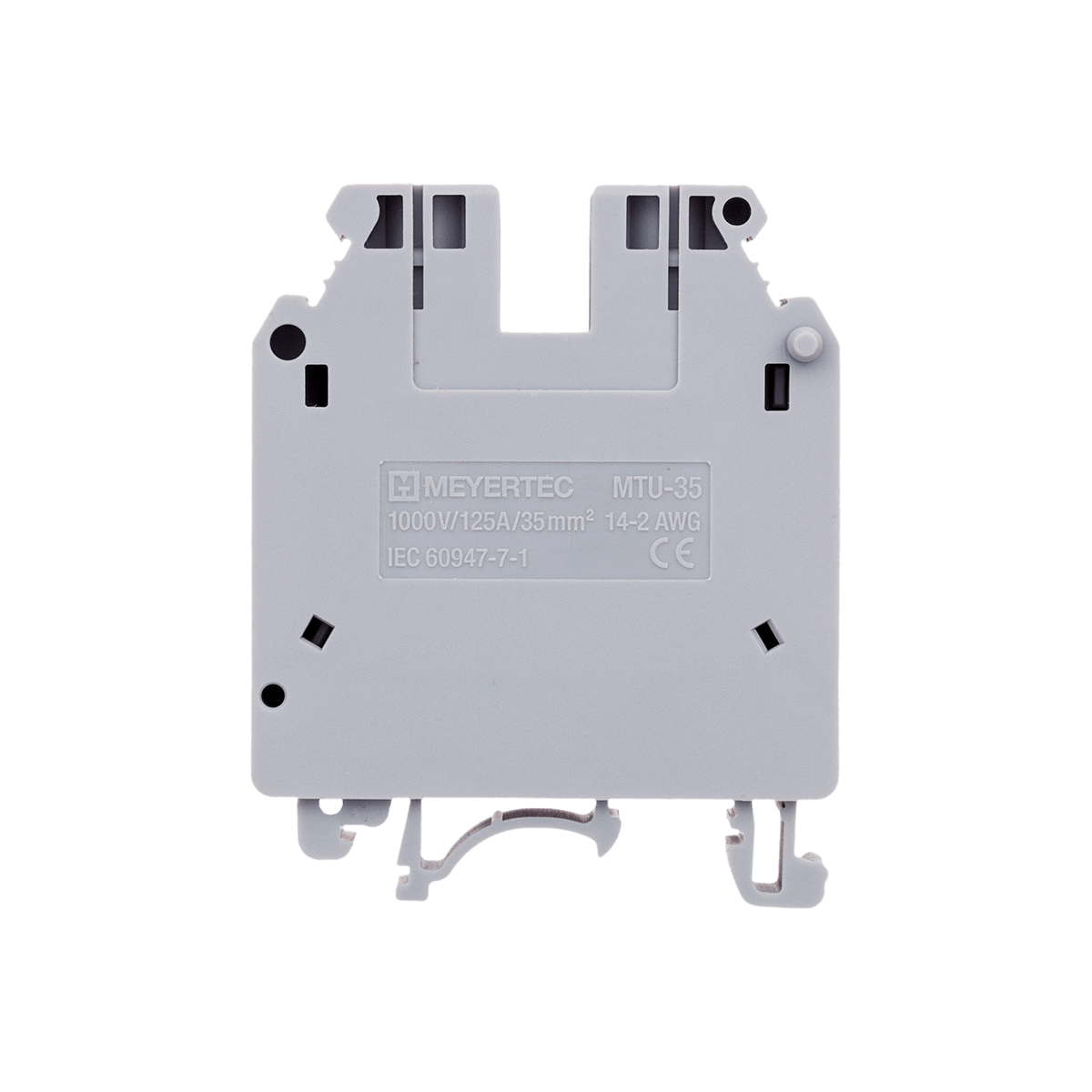

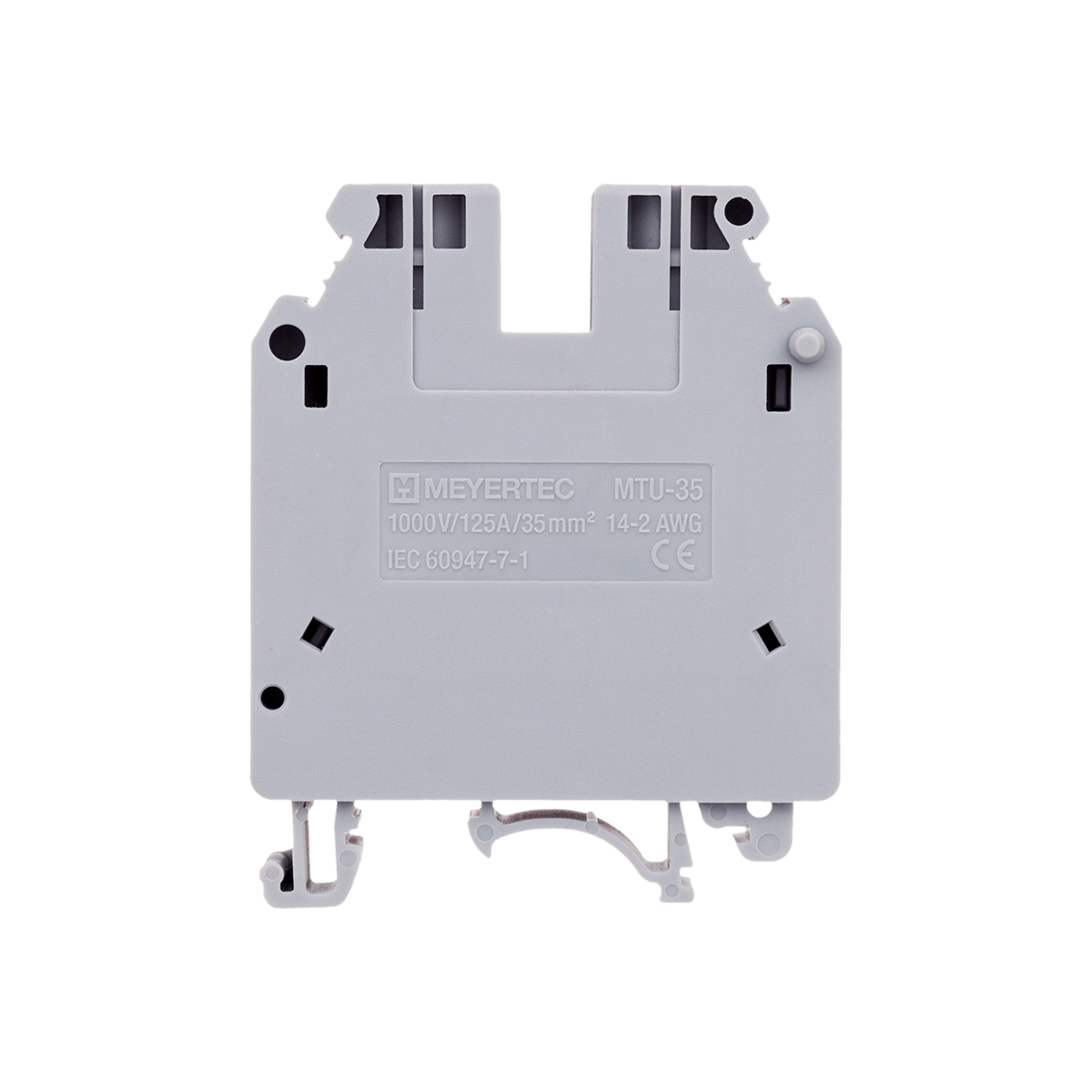

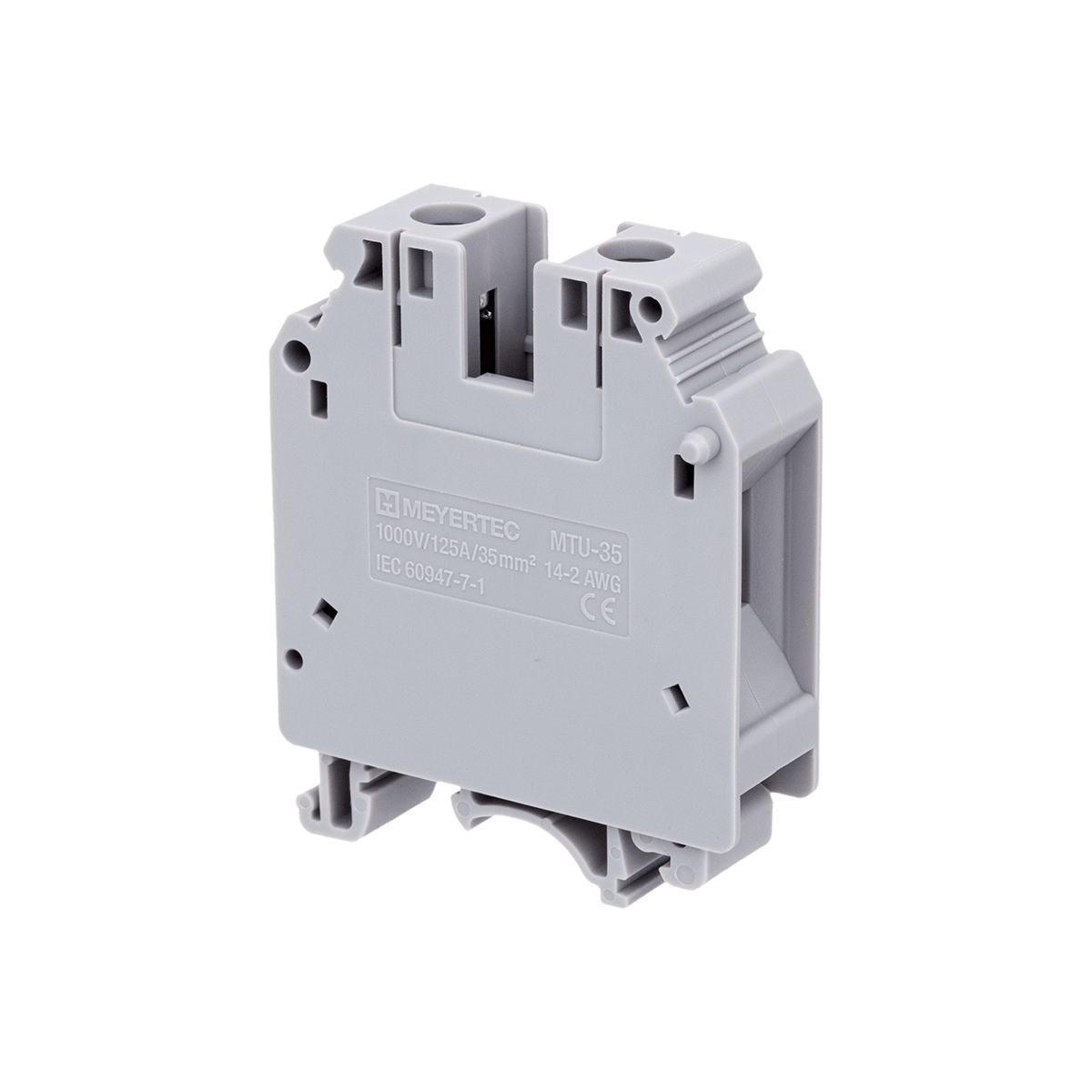

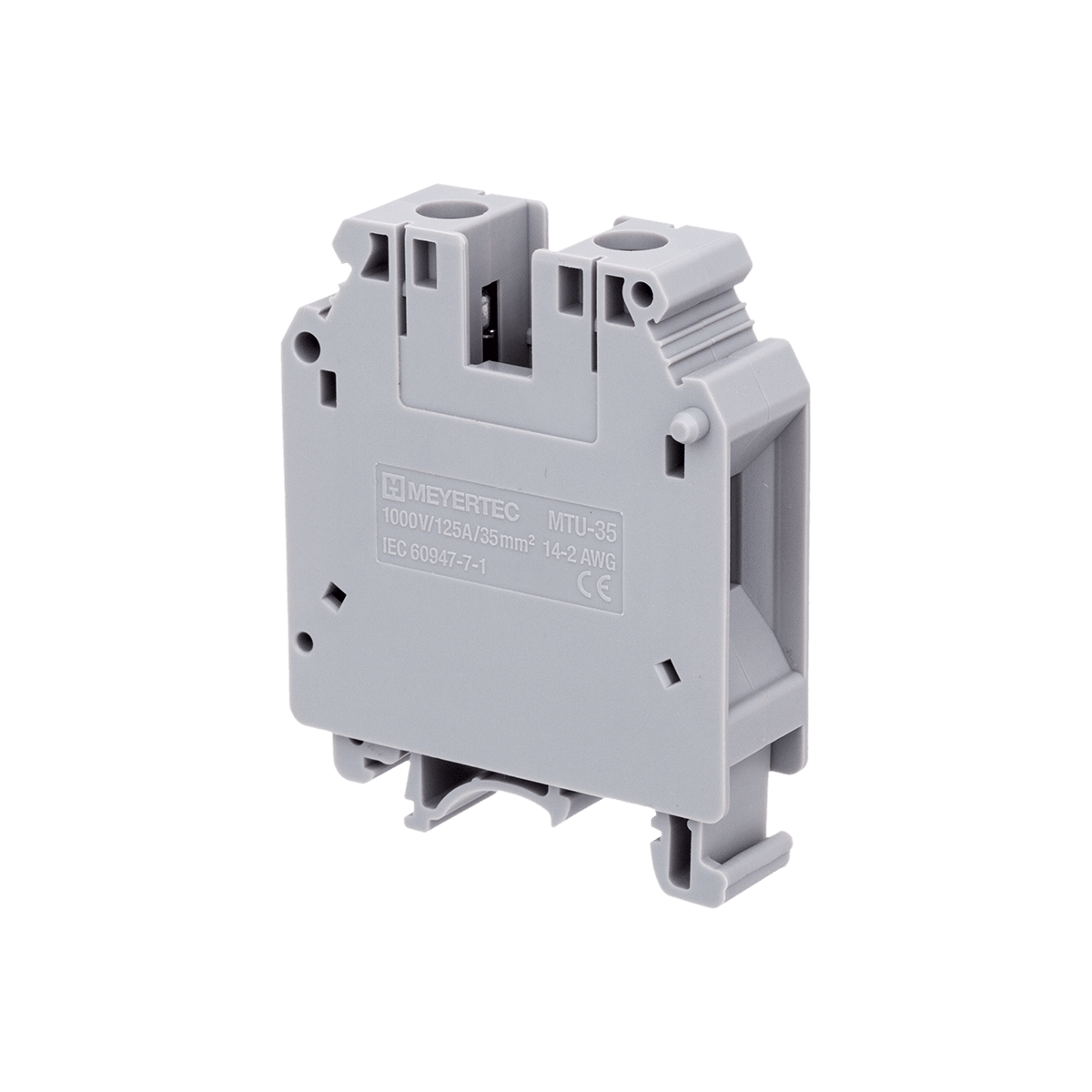

Клемма винтовая проходная, 35 мм², серая
Бесплатная доставка для заказов свыше 50 000 руб.
- Быстрая доставка
- Безопасные платежи
Описание
Проходные винтовые клеммы MTU-35 предназначены для подключения проводников сечением 35 мм² при вводе в электротехнический шкаф, а также для распределения отводящих проводников (линий, фаз) внутри сборочного шкафа (щита). Встроенные винтовые зажимы позволяют достичь надёжного контакта для передачи электроэнергии.
Преимущества
- Стальной винтовой механизм с антикоррозийным покрытием
- Высокая электропроводность
- Закрытая конструкция
- Высокий момент затяжки
- Корпус клемм из негорючего пластика
| Параметр | Значение | |
| Расчетное сечение | мм² | 35 |
| Номинальное напряжение | В | 1000 |
| Номинальный ток | А | 125 |
| Длина × Ширина × Высота | мм | 50 x 15.2 x 61.3 |
| Пиковое (импульсное) напряжение | кВ | 8 |
| Тип винтов | M6 | |
| Момент затяжки, мин/макс | Нм | 3.2-3.7 |
| Тип монтажа (DIN-рейка) | TH (TS) 35×7.5 TH (TS) 35×15 G 32×15 |
|
| Подключение по стандарту | IEC 60947-7-1 | |
| Длина снятия изоляции | мм | 16 |
| Сечение жесткого провода | мм² | 1.5…50 |
| Сечение гибкого провода | мм² | 1.5…35 |
| Сечение гибкого провода с НШВИ | мм² | 1.5…35 |
| Материал изоляции | PA66 | |
| Температура эксплуатации | от -40 до +100 ℃ |
Сертификаты и декларации
|
Сертификат соответствия на клеммы на DIN-рейку MEYERTEC |
Скачать |
| Отказное письмо на аксессуары для клемм | Скачать |
Паспорта и руководства
| Руководство по эксплуатации для винтовых клемм и аксессуаров MTU | Скачать |
Чертежи и 3D модели
Библиотека EPLAN
| Библиотека EPLAN (клеммы на DIN-рейку) | Скачать |
| Размеры единицы, мм | 50 x 15.2 x 62 |
| Вес единицы, грамм | 55,2 |
| Индивидуальный штрих-код EAN13 | 4610095723140 |
| Количество в групповой упаковке, шт. | 8 |
| Размеры групповой упаковки, мм | 124 x 70 x 65 |
| Вес групповой упаковки (брутто), грамм | 470,3 |
| Количество в транспортной упаковке, шт. | 560 |
| Размеры транспортной упаковки, мм | 560 x 380 x 240 |
| Вес транспортной упаковки (брутто), грамм | 33763 |
