MTU-35PE
908.40₽

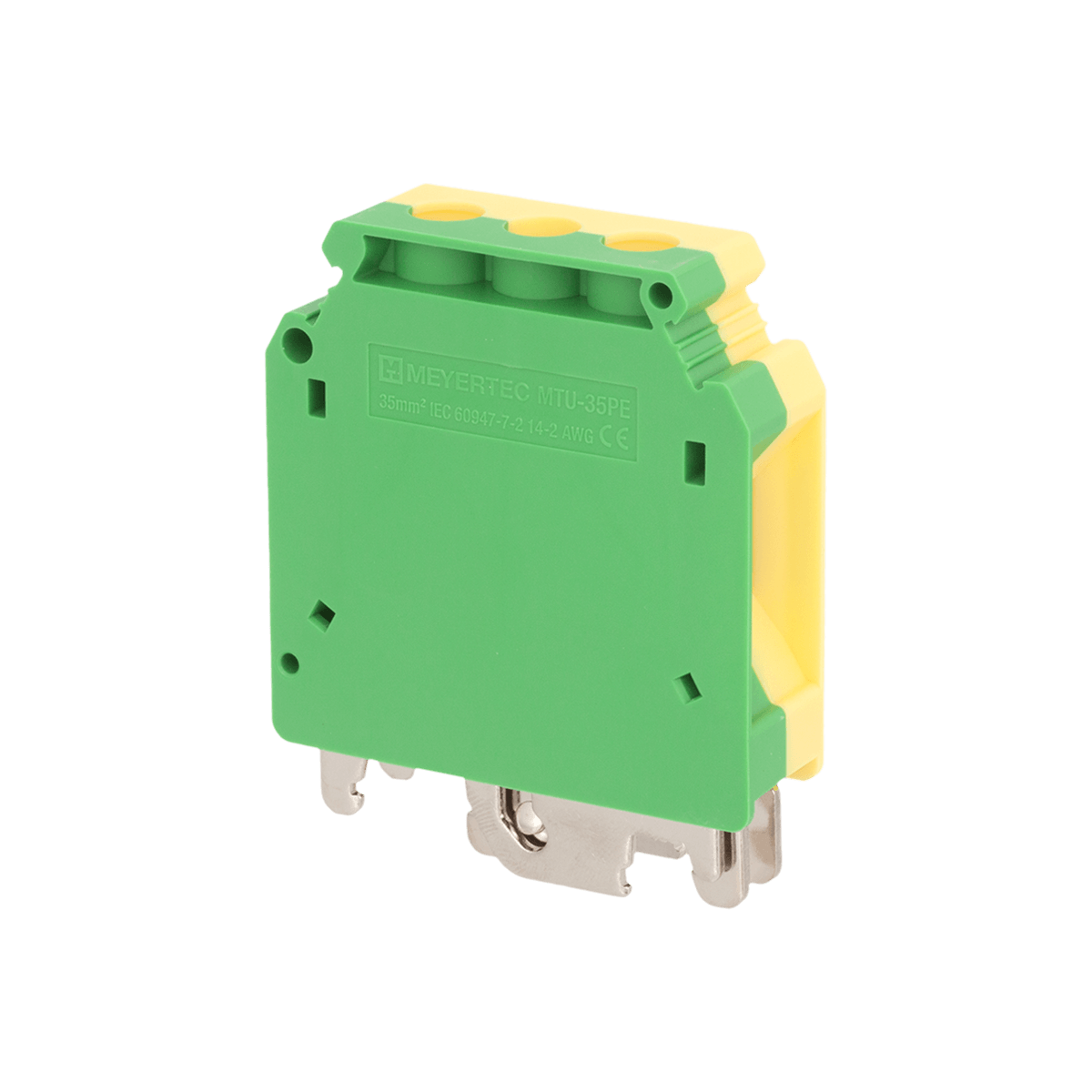

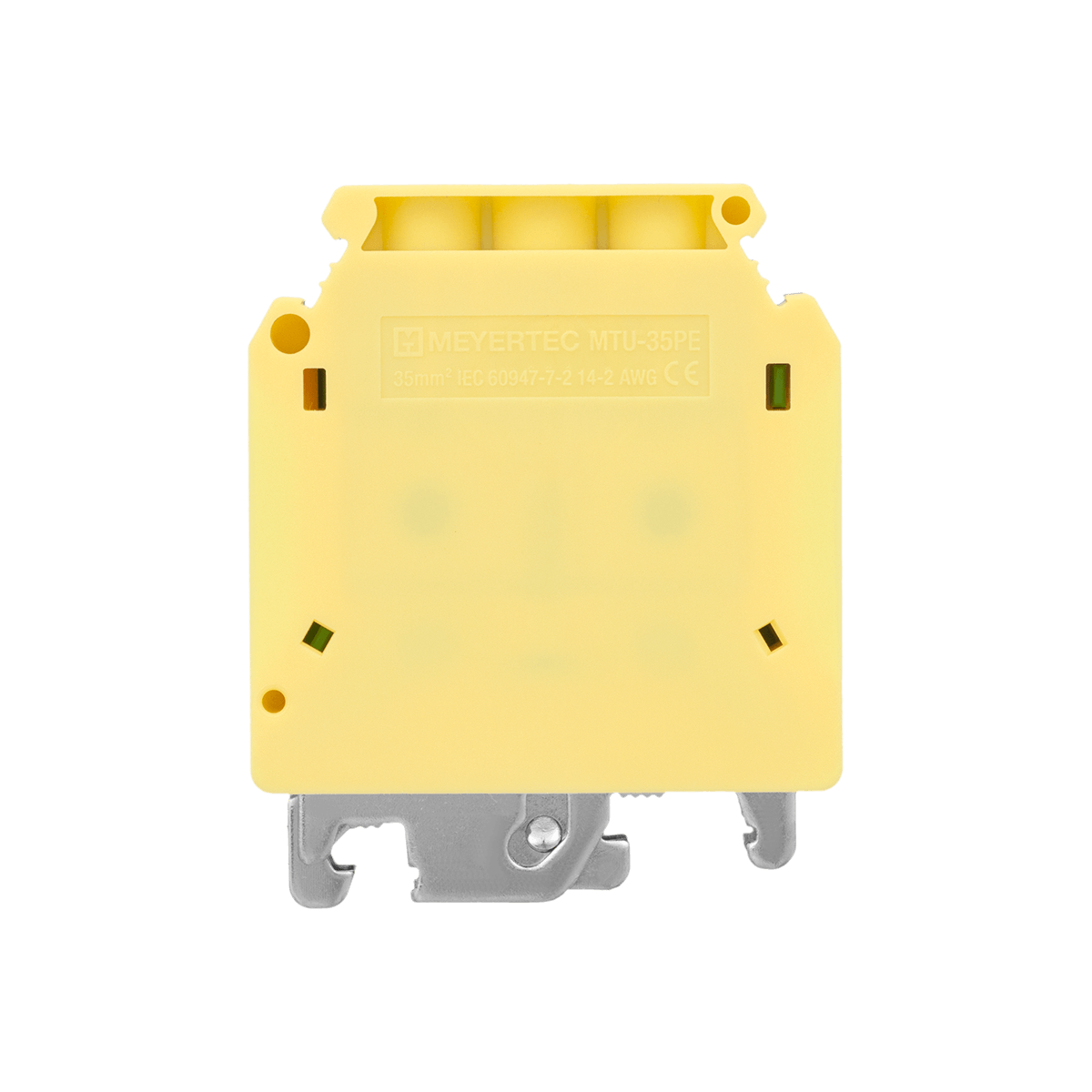

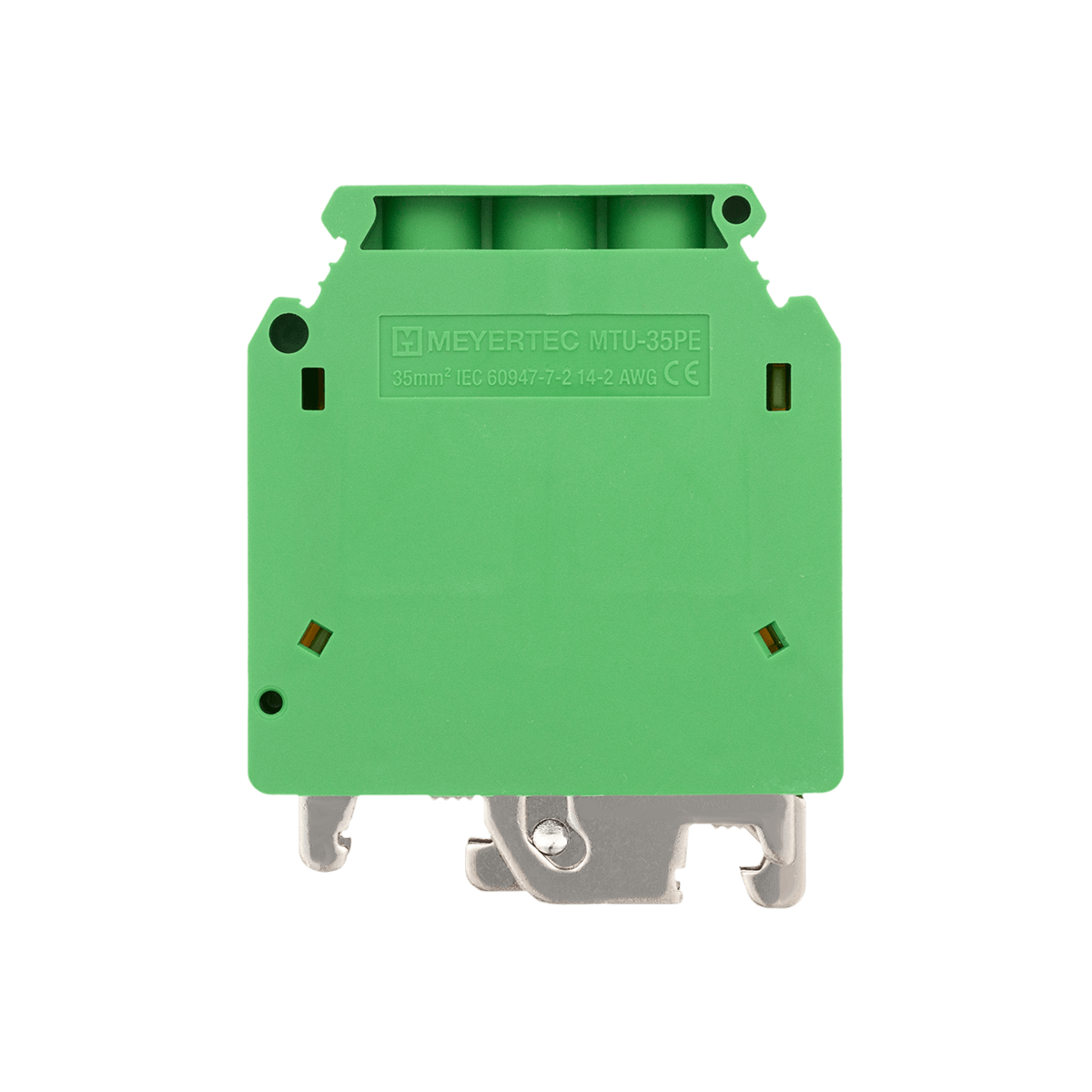

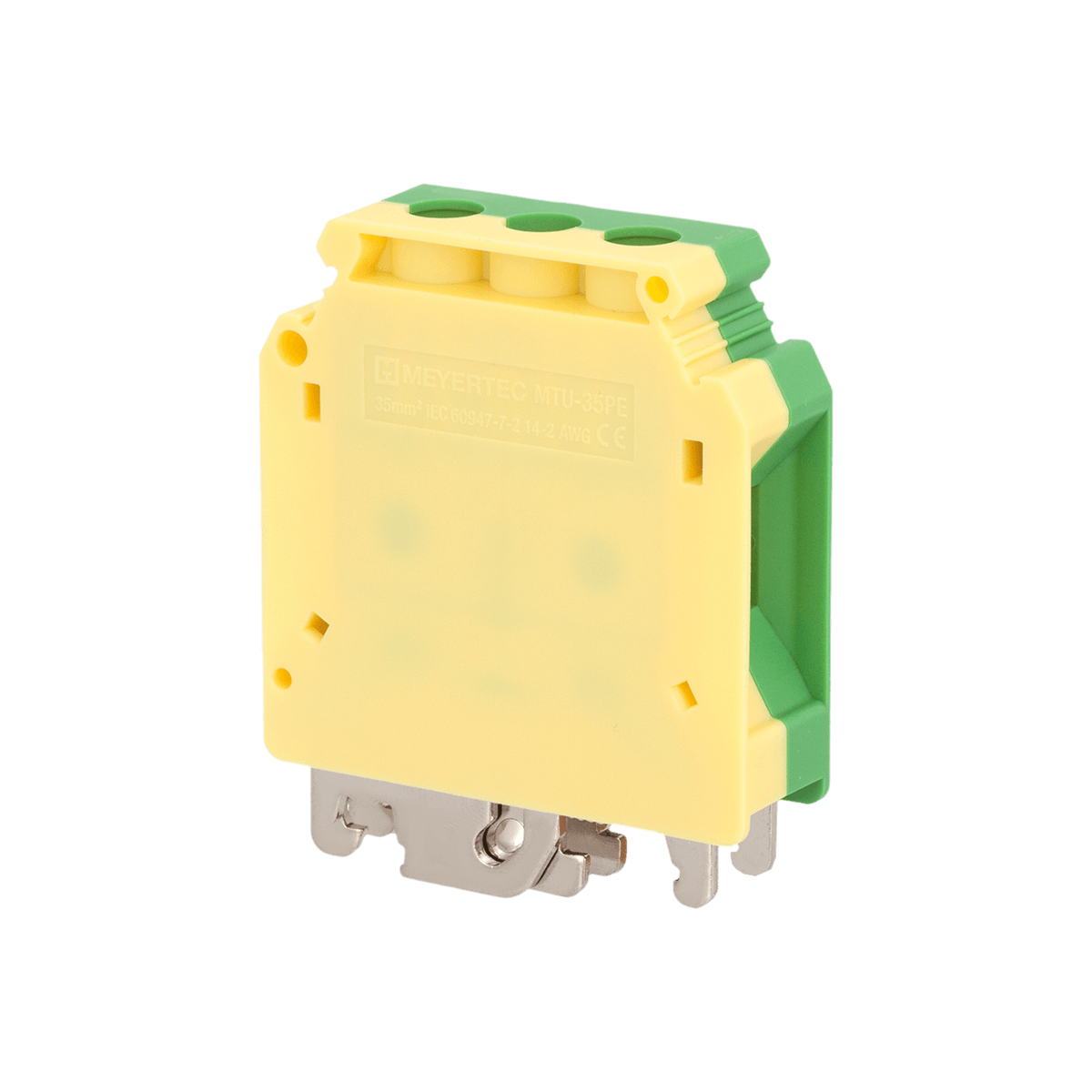

Клемма винтовая «Земля», 35 мм²
Бесплатная доставка для заказов свыше 50 000 руб.
- Быстрая доставка
- Безопасные платежи
Описание
Клеммы «Земля» MTU-35PE обеспечивают заземление проводников благодаря контакту токоведущей шины с DIN-рейкой (при условии заземления монтажной пластины шкафа).
Заземляющие клеммы надежно устанавливаются на DIN-рейке при помощи винтового зажима, что позволяет также использовать их в качестве торцевых фиксаторов клеммного ряда.
Преимущества
- Стальной винтовой механизм с антикоррозийным покрытием
- Высокая электропроводность
- Закрытая конструкция
- Высокий момент затяжки
- Корпус клемм из негорючего пластика
| Параметр | Значение | |
| Расчетное сечение | мм² | 35 |
| Длина × Ширина × Высота | мм | 50 x 15.2 x 61 |
| Пиковое (импульсное) напряжение | кВ | 9.8 |
| Зажимные винты | М6 | |
| Крепежный винт | M5 | |
| Момент затяжки зажимных винтов, мин/макс | Нм | 3.2-3.7 |
| Момент затяжки крепежных зажимов, мин/макс | Нм | 2.5-3.0 |
| Тип монтажа (DIN-рейка) | TH (TS) 35×7.5 TH (TS) 35×15 G 32×15 |
|
| Подключение по стандарту | IEC 60947-7-1 | |
| Длина снятия изоляции | мм | 15 |
| Сечение жесткого провода | мм² | 1.5…50 |
| Сечение гибкого провода | мм² | 1.5…35 |
| Сечение гибкого провода с НШВИ | мм² | 1.5…35 |
| Материал изоляции | PA66 | |
| Температура эксплуатации | от -40 до +100 ℃ |
Сертификаты и декларации
|
Сертификат соответствия на клеммы на DIN-рейку MEYERTEC |
Скачать |
| Отказное письмо на аксессуары для клемм | Скачать |
Паспорта и руководства
| Руководство по эксплуатации для винтовых клемм и аксессуаров MTU | Скачать |
Чертежи и 3D модели
Библиотека EPLAN
| Библиотека EPLAN (клеммы на DIN-рейку) | Скачать |
| Размеры единицы, мм | 50 x 15.2 x 62 |
| Вес единицы, грамм | 81,8 |
| Индивидуальный штрих-код EAN13 | 4610095723201 |
| Количество в групповой упаковке, шт. | 8 |
| Размеры групповой упаковки, мм | 124 x 70 x 65 |
| Вес групповой упаковки (брутто), грамм | 683,1 |
| Количество в транспортной упаковке, шт. | 240 |
| Размеры транспортной упаковки, мм | 360 x 270 x 250 |
| Вес транспортной упаковки (брутто), грамм | 21000 |
