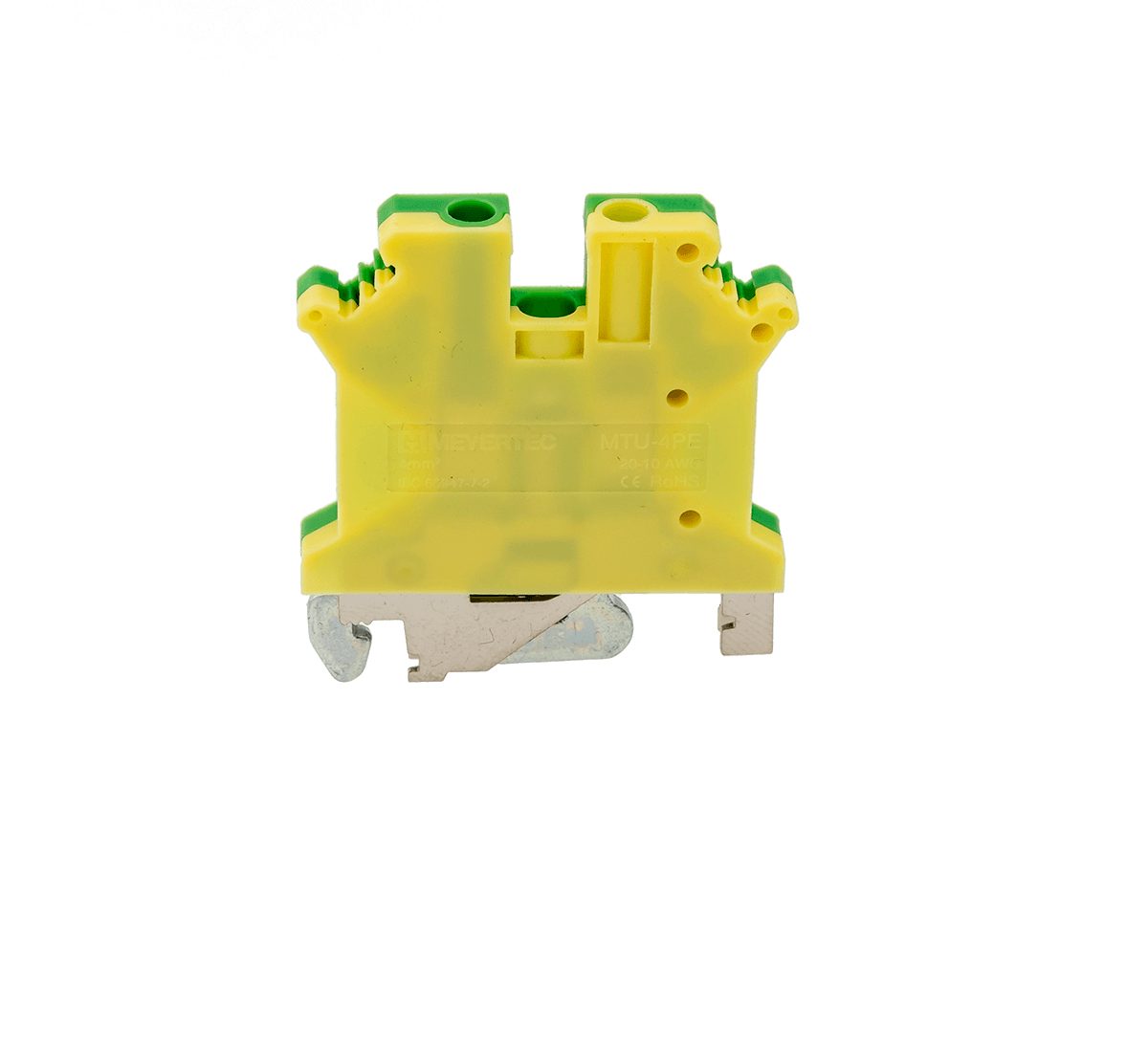

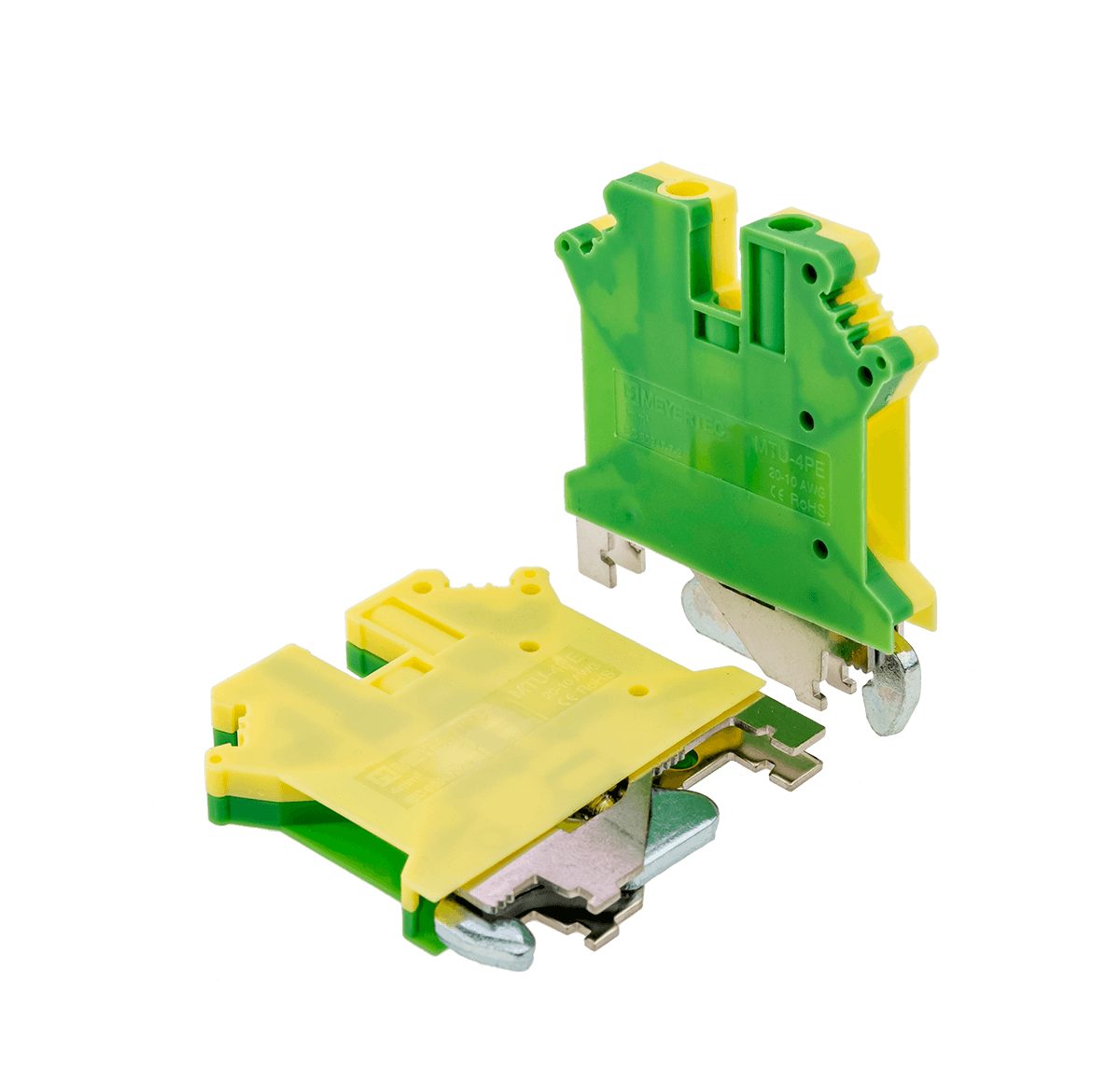

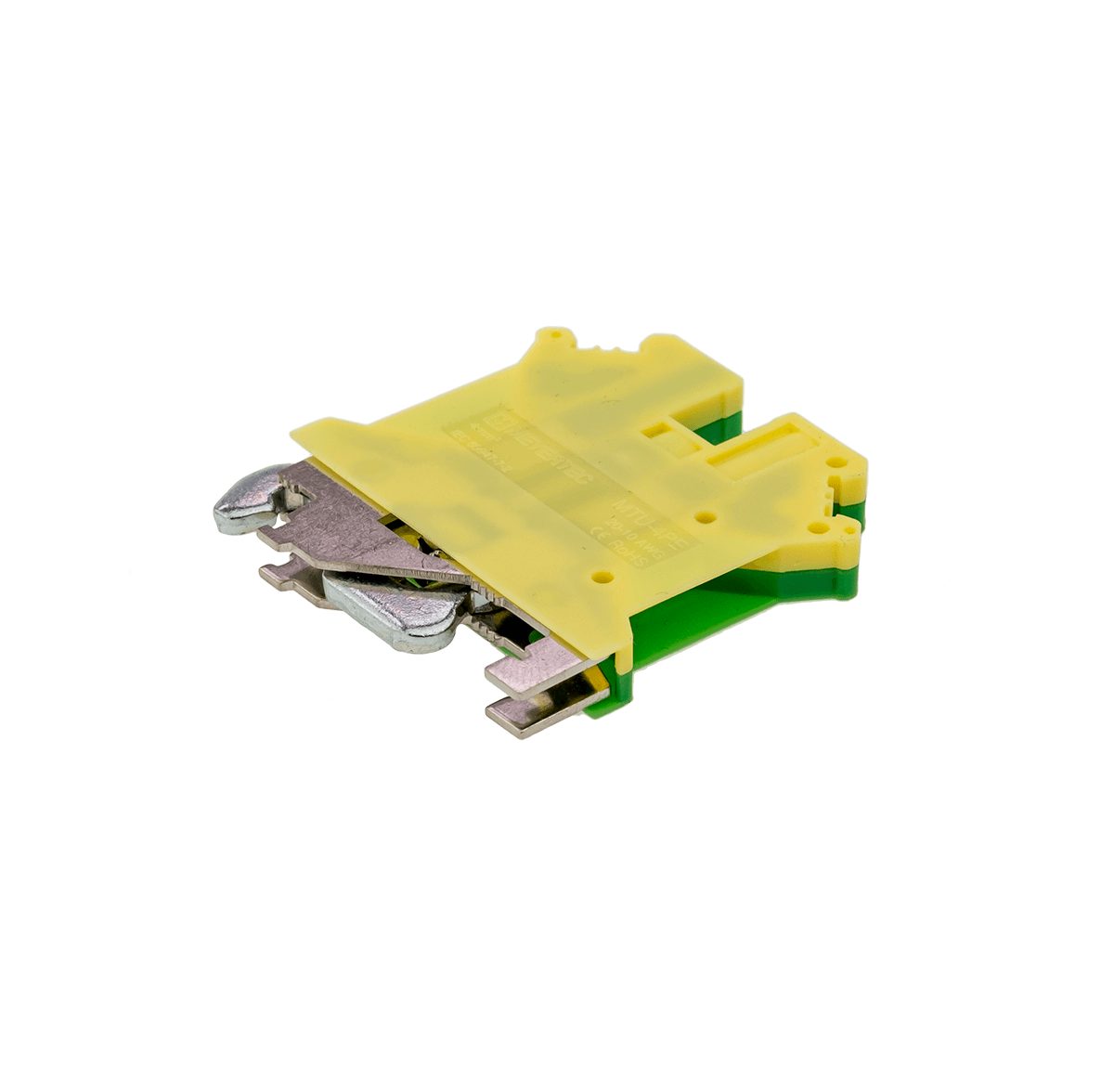

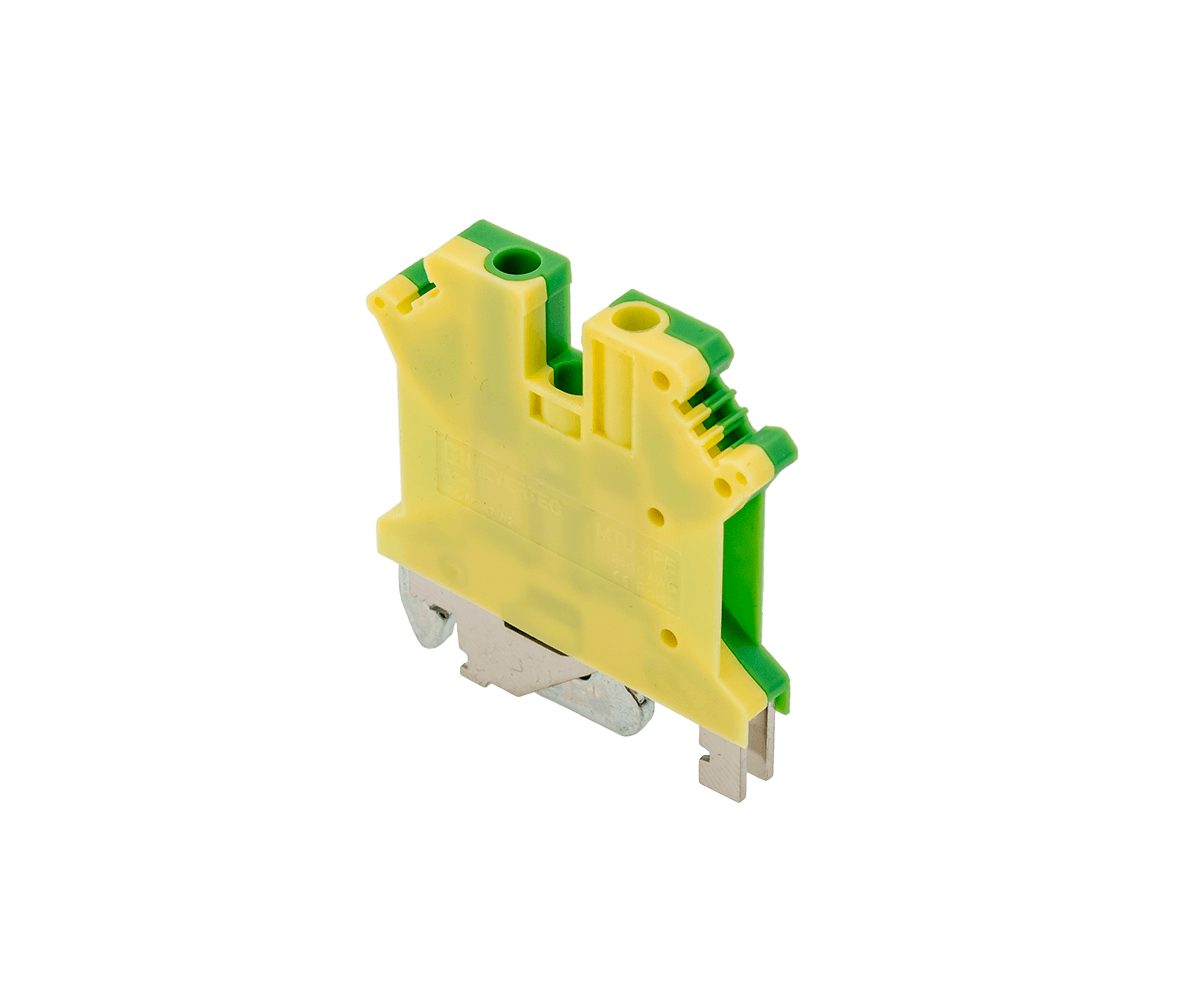

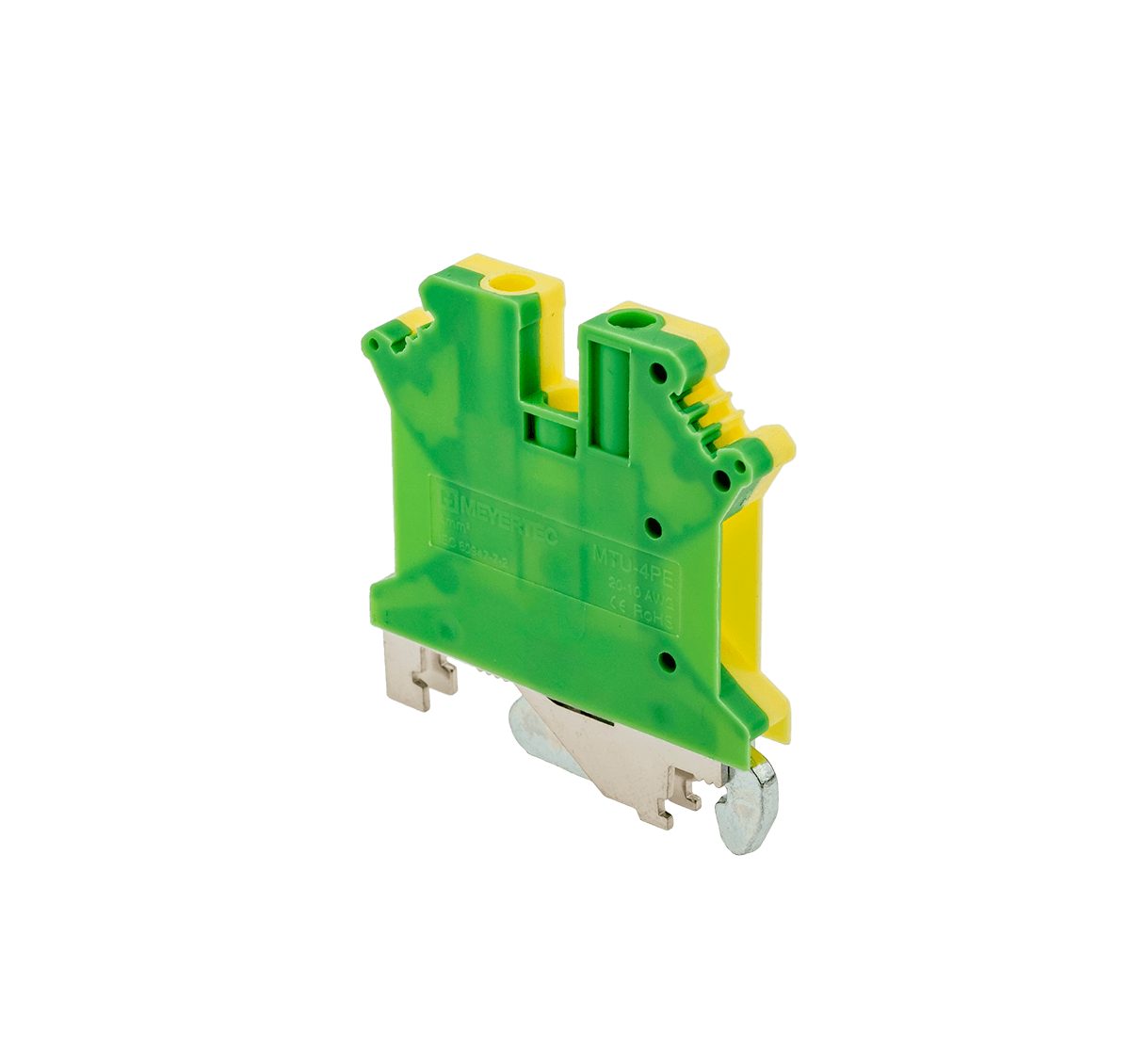

MTU-4PE

Бесплатная доставка для заказов свыше 50 000 руб.

Быстрая доставка
Безопасные платежи

ГАРАНТИРОВАНО БЕЗОПАСНОЕ ОФОРМЛЕНИЕ

Артикул: 54701-p Категории: Силовые и коммутационные устройства, Электротехническое оборудование MEYERTEC, Клеммы на DIN-рейку

Описание

Заземляющие клеммы MTU-4PE обеспечивают заземление проводников благодаря контакту токоведущей шины с DIN-рейкой (при условии заземления монтажной пластины шкафа). Конструкция клемм не требует применения торцевых заглушек. Заземляющие клеммы надежно устанавливаются на DIN-рейке с помощью винта, что позволяет использовать их в качестве торцевых фиксаторов клеммного ряда.

Преимущества

Гильза из стали с антикоррозийным покрытием
Высокая электропроводность
Универсальное крепление на DIN-рейки различных типов
Корпус из первичного полиамида PA66
Широкий ассортимент аксессуаров и маркировок

Видео по продукции

Детали

Тип продукта	Винтовые клеммы
Цвет	Желто-зеленый
Тип клемм	Заземляющая
Сечение	4 мм2
Номинальный ток	32А

Параметр		MTU-4PE
Расчетное сечение	мм²	4
Длина×Ширина×Высота	мм	42,5×6,2×47
Диапазон сечений	AWG	20-10
Максимальный ток	А	41
Пиковое (импульсное) напряжение (изоляции)	кВ	8
Категория загрязненности		3
Стандарт		IEC 60947-7-1
Длина снятия изоляции	мм	9
Тип винтов		M3
Крепежный винт		M3
Момент затяжки мин/макс	Нм	0,6-0,8
Одножильное/ многожильное подключение	мм²	0,2…6 / 0,2…4
Многожильное подключение с наконечником НШВИ	мм²	0,2…2,5
Материал изоляции		PA66
Температура эксплуатации		от -40 до +100 ℃

Сертификаты и декларации

Сертификат соответствия (клеммы винтовые MTU)	Скачать
Отказное письмо на аксессуары	Скачать

Чертежи и 3D модели

3D модель MTU-4PE	Скачать
Габаритный чертеж MTU-4PE	Скачать

Руководство по эксплуатации

Руководство по эксплуатации для винтовых клемм и аксессуаров MTU

Скачать

Количество в групповой упаковке	25 шт.
Количество в транспортной упаковке	2000 шт.
Размеры индивидуальной упаковки, мм	–
Размеры групповой упаковки, мм	158 х 55 х 50
Размеры транспортной упаковки, мм	560 х 305 х 320
Объем индивидуальной упаковки, м3	–
Объем групповой упаковки, м3	0,000435
Объем транспортной упаковки, м3	0,054656
Вес единицы (нетто), грамм	19,5
Штрих-код EAN13	4610015845839
