MTU-D2.5

Name: MTU-D2.5 - ТО «ОВЕН-ЭНЕРГО»
SKU: 57472-p
Price: 105.60 RUB
Availability: InStock

105.60₽

Кратнойсть отгрузки: 20

Единицы измерения: шт

Следующее поступление: 32830 – 10.02.2023

Бесплатная доставка для заказов свыше 50 000 руб.

Быстрая доставка
Безопасные платежи

ГАРАНТИРОВАНО БЕЗОПАСНОЕ ОФОРМЛЕНИЕ

Артикул: 57472-p Категории: Силовые и коммутационные устройства, Электротехническое оборудование MEYERTEC, Клеммы на DIN-рейку

Описание

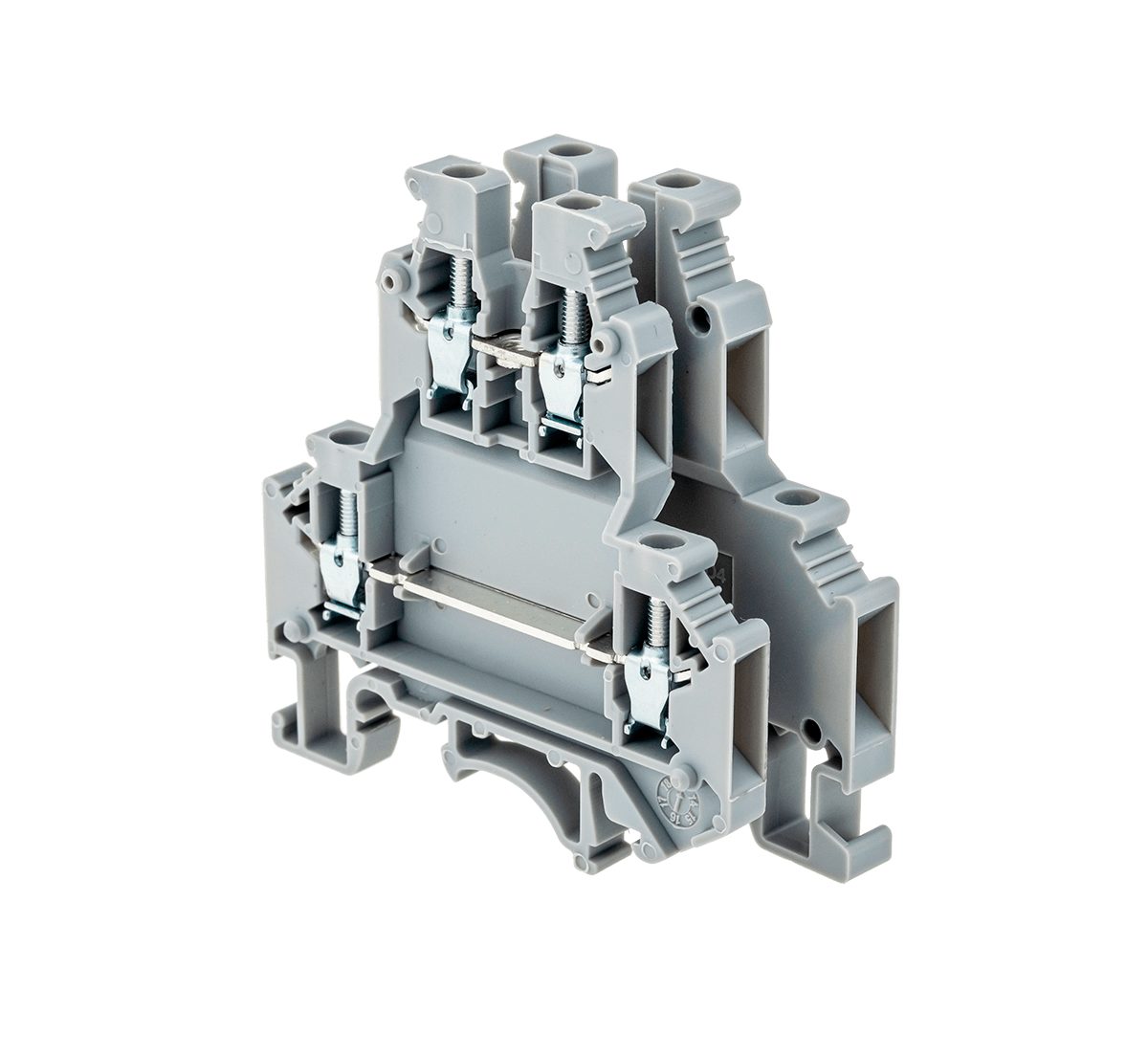

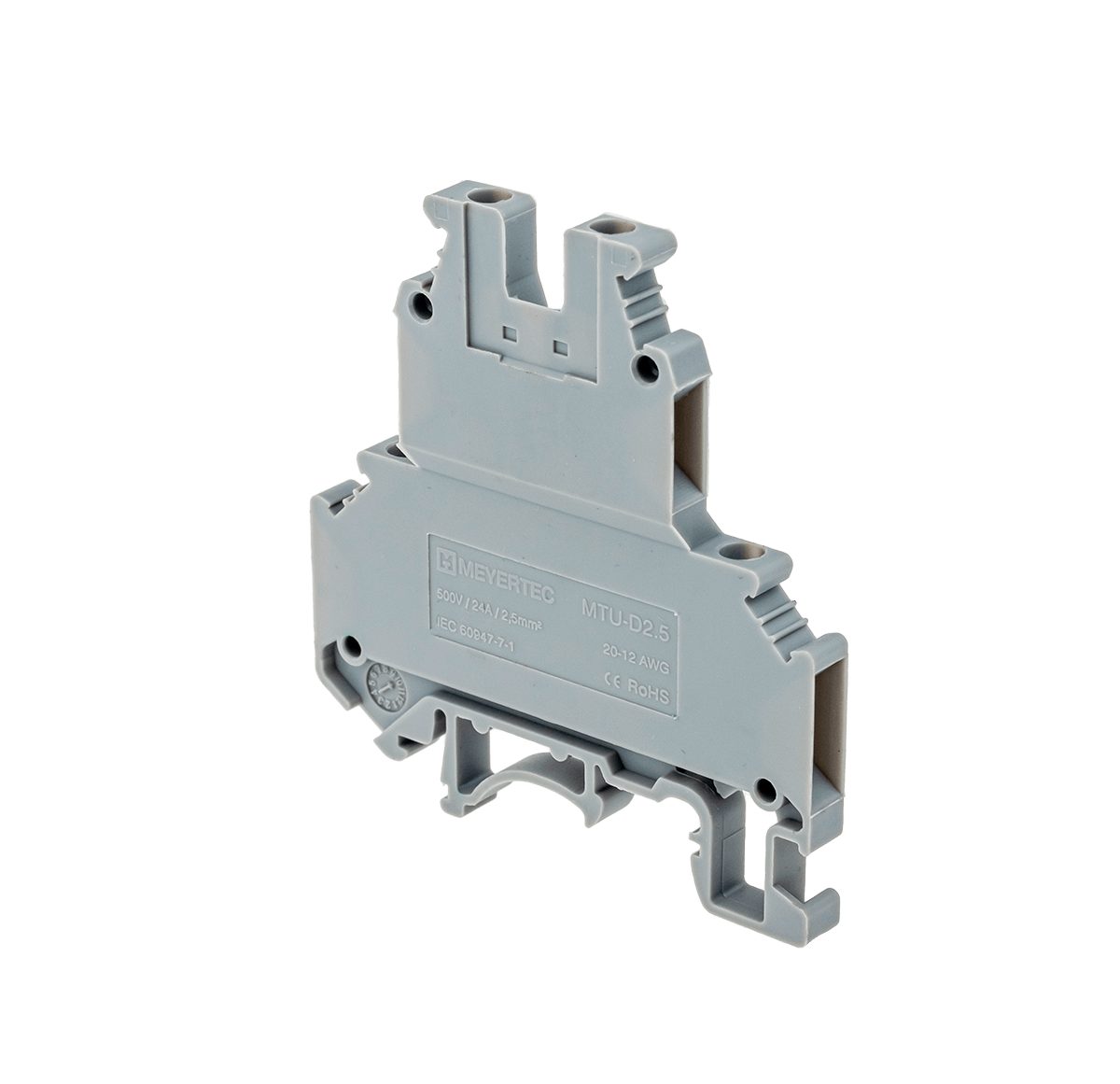

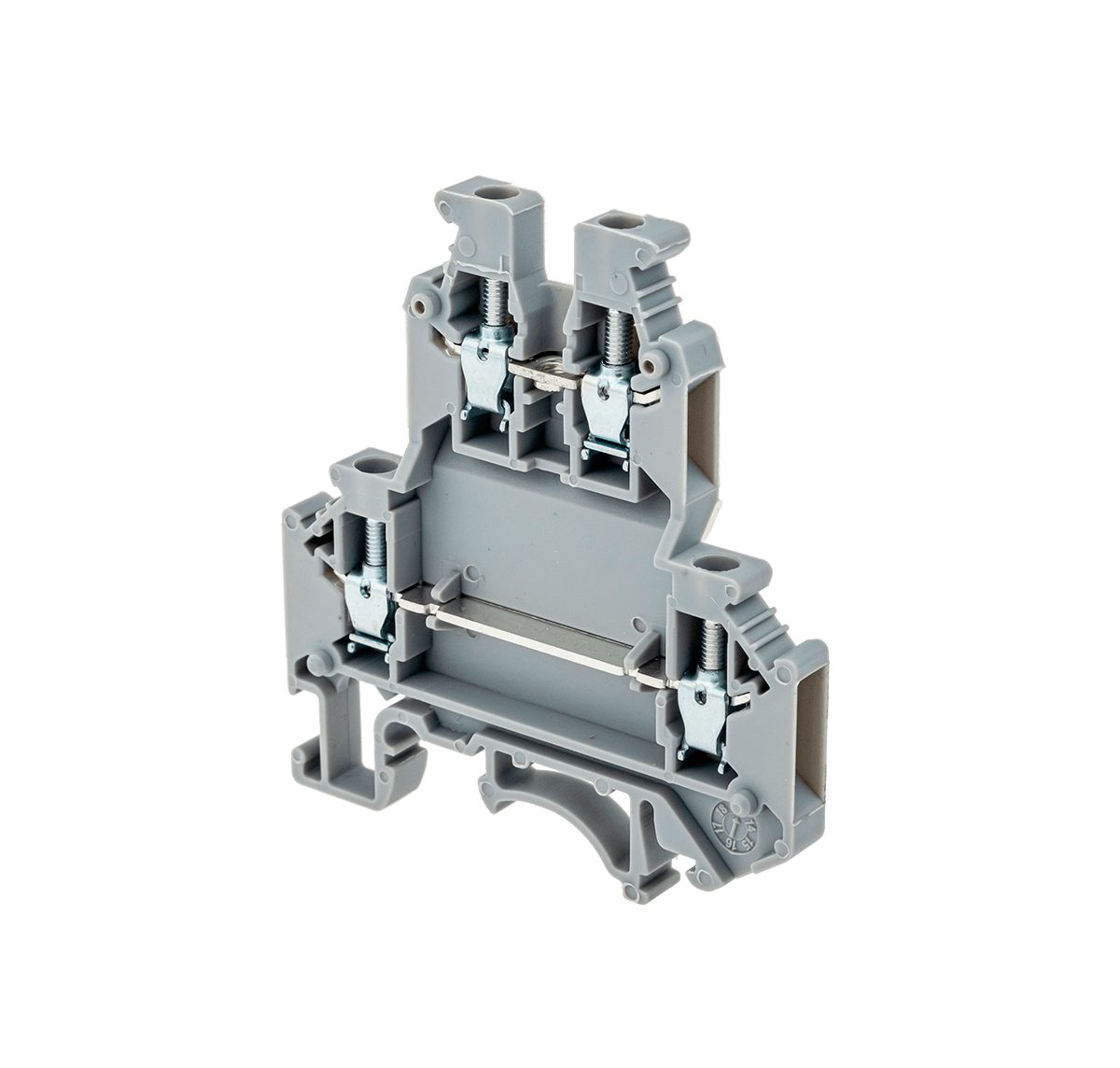

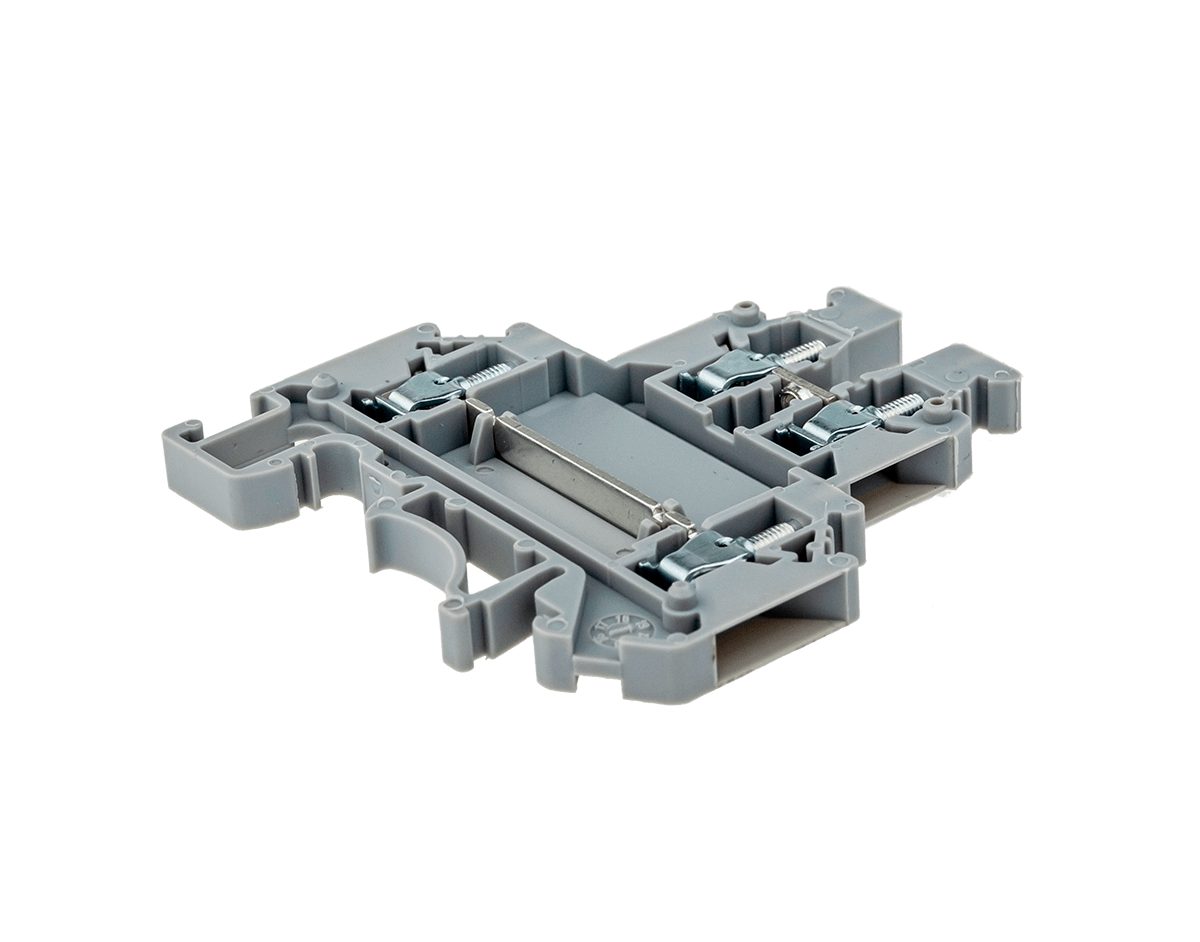

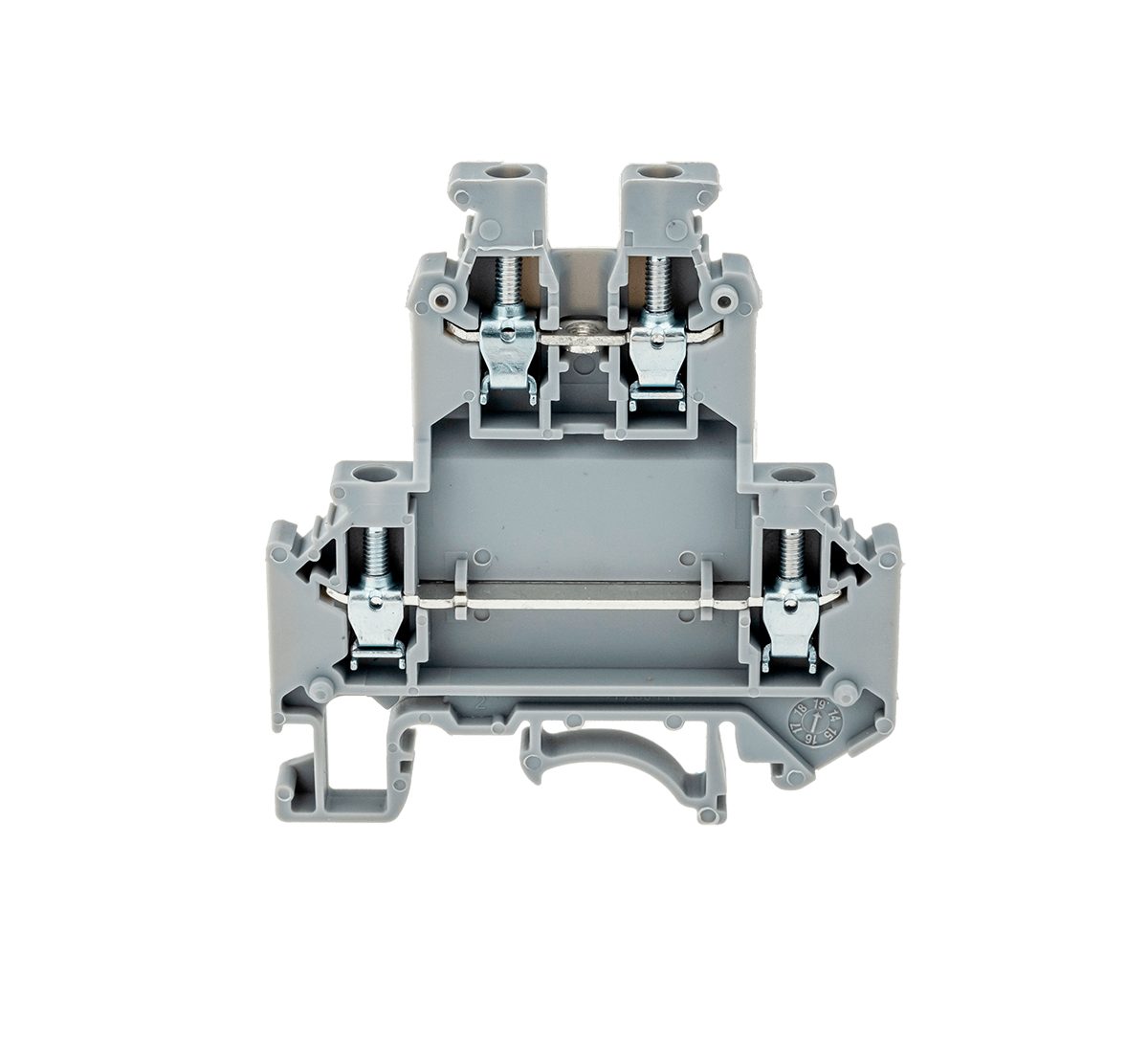

Двухуровневые винтовые клеммы MTU-D2.5 применяются в шкафах автоматики с высокой плотностью монтажа при ограниченном пространстве. Двухуровневые клеммы экономят до 50 % монтажного пространства на DIN-рейке по сравнению с одноуровневыми клеммами. Верхний уровень имеет канал для установки перемычек.

Преимущества

Гильза из стали с антикоррозийным покрытием
Высокая электропроводность
Универсальное крепление на DIN-рейки различных типов
Корпус из первичного полиамида PA66
Широкий ассортимент аксессуаров и маркировок

* в комплекте на упаковку поставляется торцевая заглушка – 1 шт. (арт. MTU-PD).

Видео по продукции

Детали

Тип продукта	Винтовые клеммы
Цвет	Серый
Тип клемм	Двухуровневая
Сечение	2,5 мм2
Номинальный ток	24А

Параметр		MTU-D2.5
Расчетное сечение	мм²	2,5
Расчетное напряжение / Номинальный ток	В/А	500 / 24
Длина×Высота×Ширина	мм	56,4×62×5,2
Диапазон сечений	AWG	20-12
Максимальный ток	А	32
Пиковое (импульсное) напряжение (изоляции)	кВ	6
Категория загрязненности		3
Стандарт		IEC 60947-7-1
Длина снятия изоляции	мм	8
Тип винтов		M3
Одножильное / многожильное подключение	мм²	0,2…4/0,2…2,5
Многожильное подключение с наконечником НШВИ	мм²	0,25…1,5
Материал изоляции		PA66
Температура эксплуатации		от -40 до +100 ℃

Сертификаты и декларации

Сертификат соответствия (клеммы винтовые MTU)	Скачать
Отказное письмо на аксессуары	Скачать

Чертежи и 3D модели

3D модель MTU-D2.5	Скачать
Габаритный чертеж MTU-D2.5	Скачать

Руководство по эксплуатации

Руководство по эксплуатации для винтовых клемм и аксессуаров MTU

Скачать

Количество в групповой упаковке	20 шт.
Количество в транспортной упаковке	1400 шт.
Размеры индивидуальной упаковки, мм	–
Размеры групповой упаковки, мм	110 x 62 x 62
Размеры транспортной упаковки, мм	560 х 305 х 320
Объем индивидуальной упаковки, м3	–
Объем групповой упаковки, м3	0,000423
Объем транспортной упаковки, м3	0,054656
Вес единицы (нетто), грамм	10,1
Штрих-код EAN13	4610015846928
