MTU-TR2.5

Name: MTU-TR2.5 - ТО «ОВЕН-ЭНЕРГО»
SKU: 69598-p
Price: 222.00 RUB
Availability: InStock

222.00₽

Кратнойсть отгрузки: 10

Единицы измерения: шт

Следующее поступление: 35200 – 10.02.2023

Бесплатная доставка для заказов свыше 50 000 руб.

Быстрая доставка
Безопасные платежи

ГАРАНТИРОВАНО БЕЗОПАСНОЕ ОФОРМЛЕНИЕ

Артикул: 69598-p Категории: Силовые и коммутационные устройства, Электротехническое оборудование MEYERTEC, Клеммы на DIN-рейку

Описание

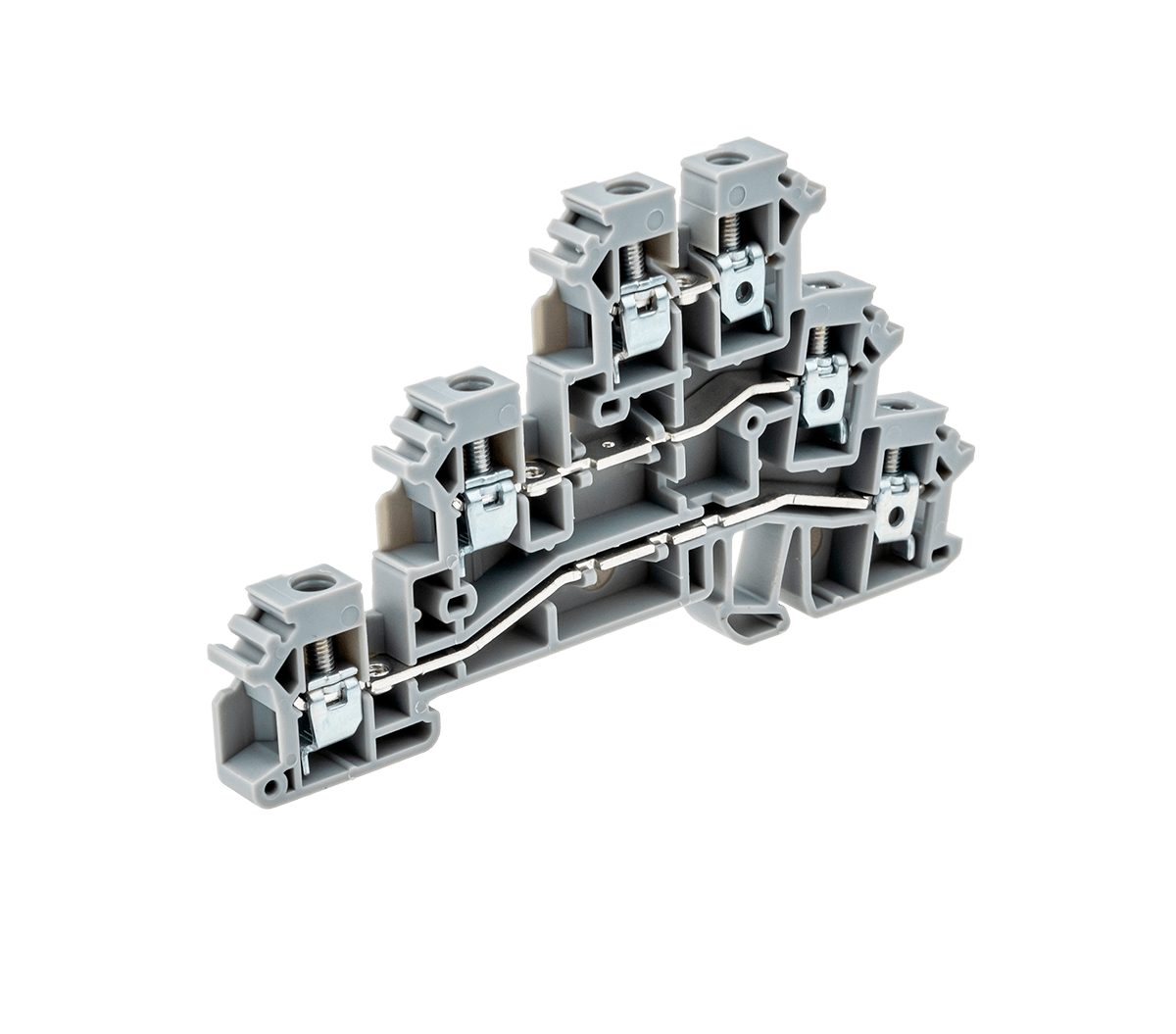

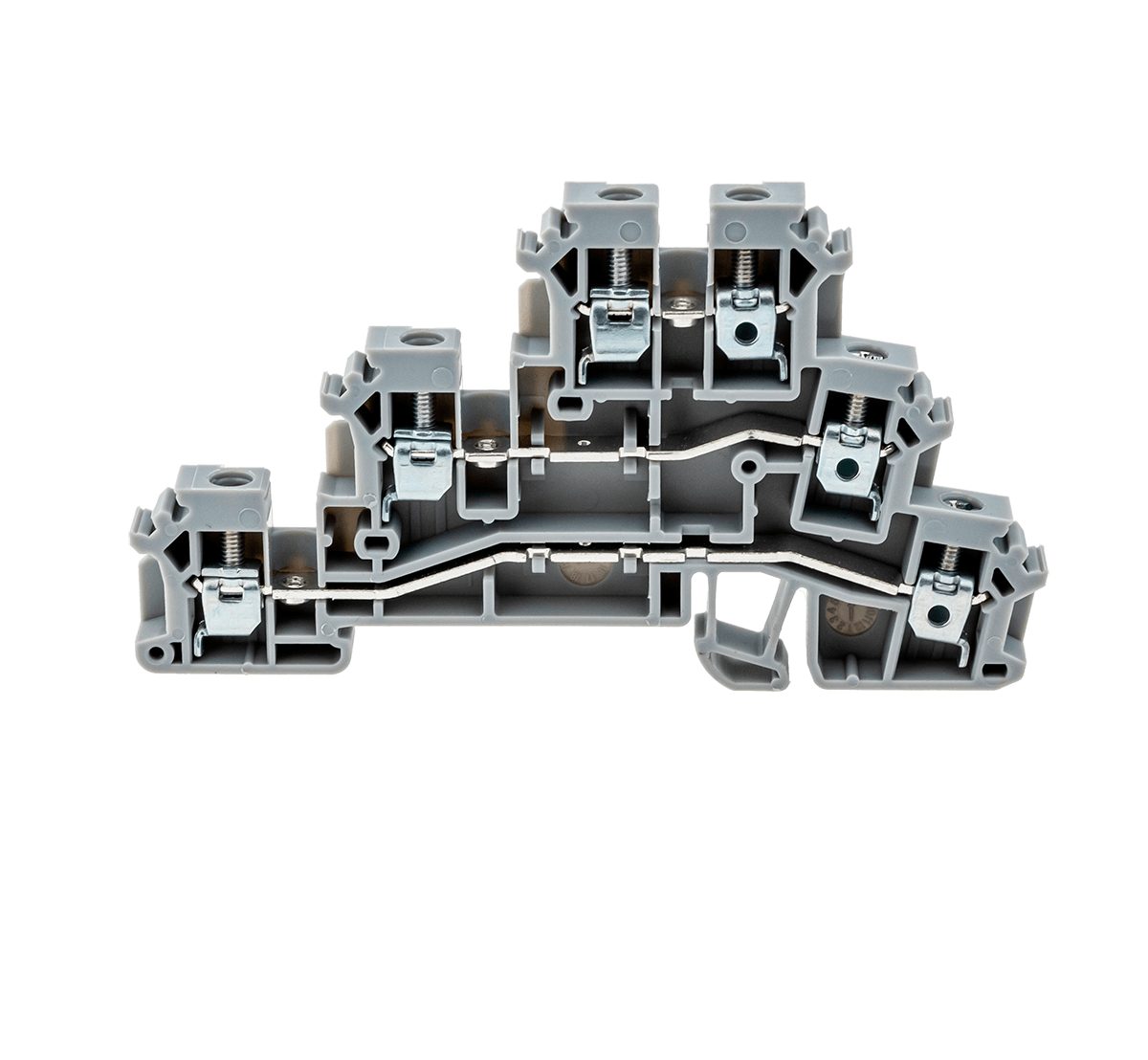

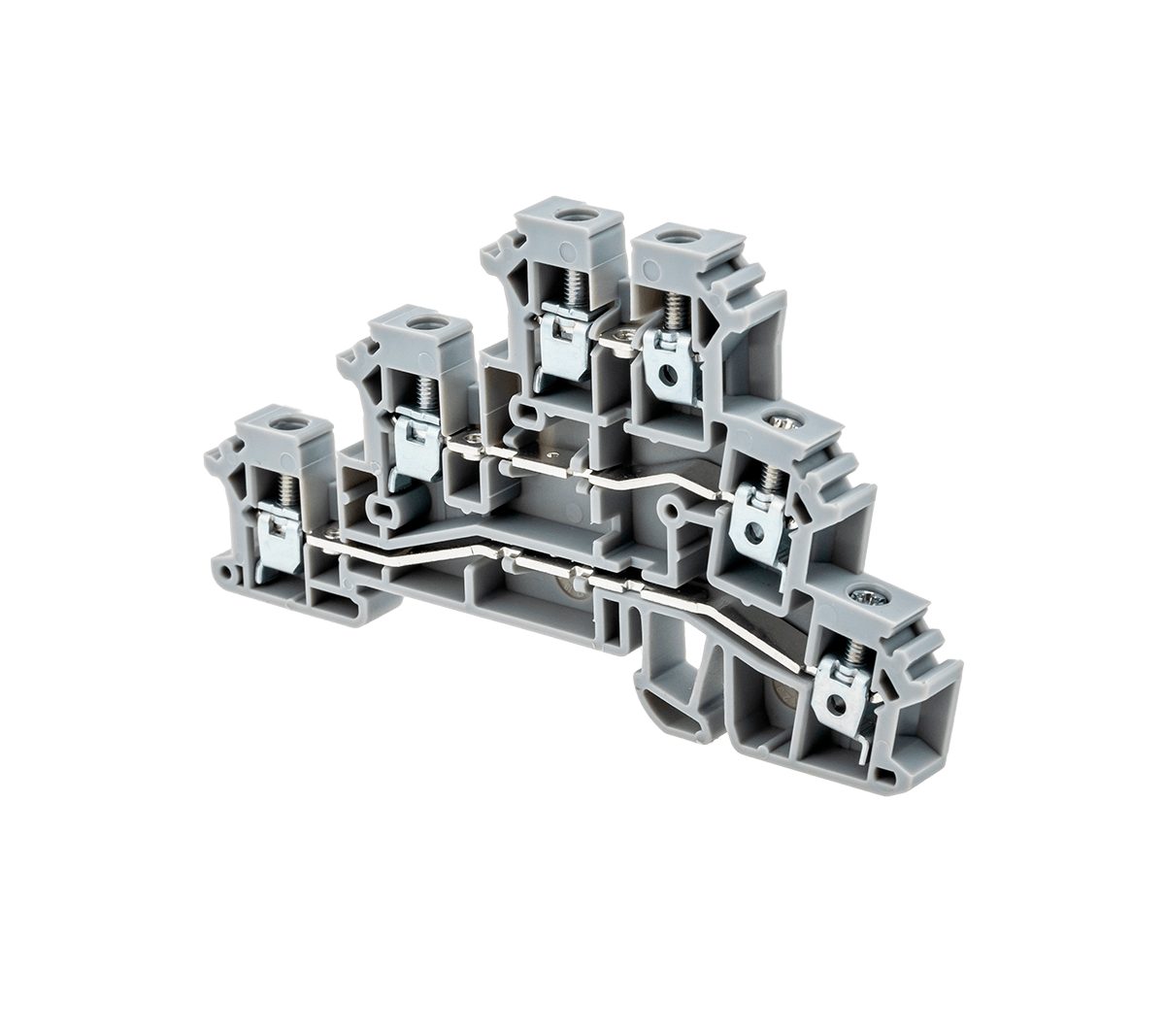

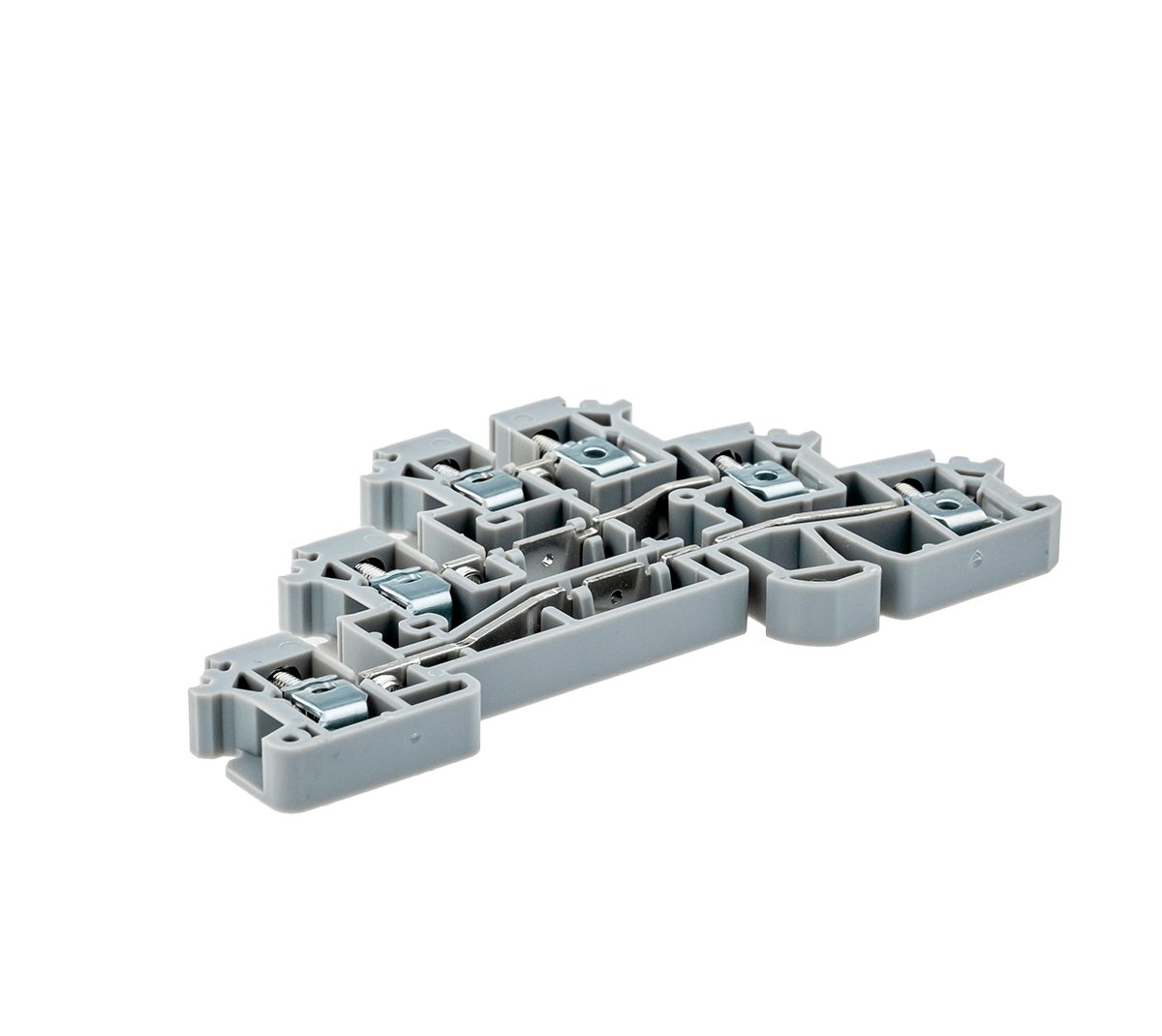

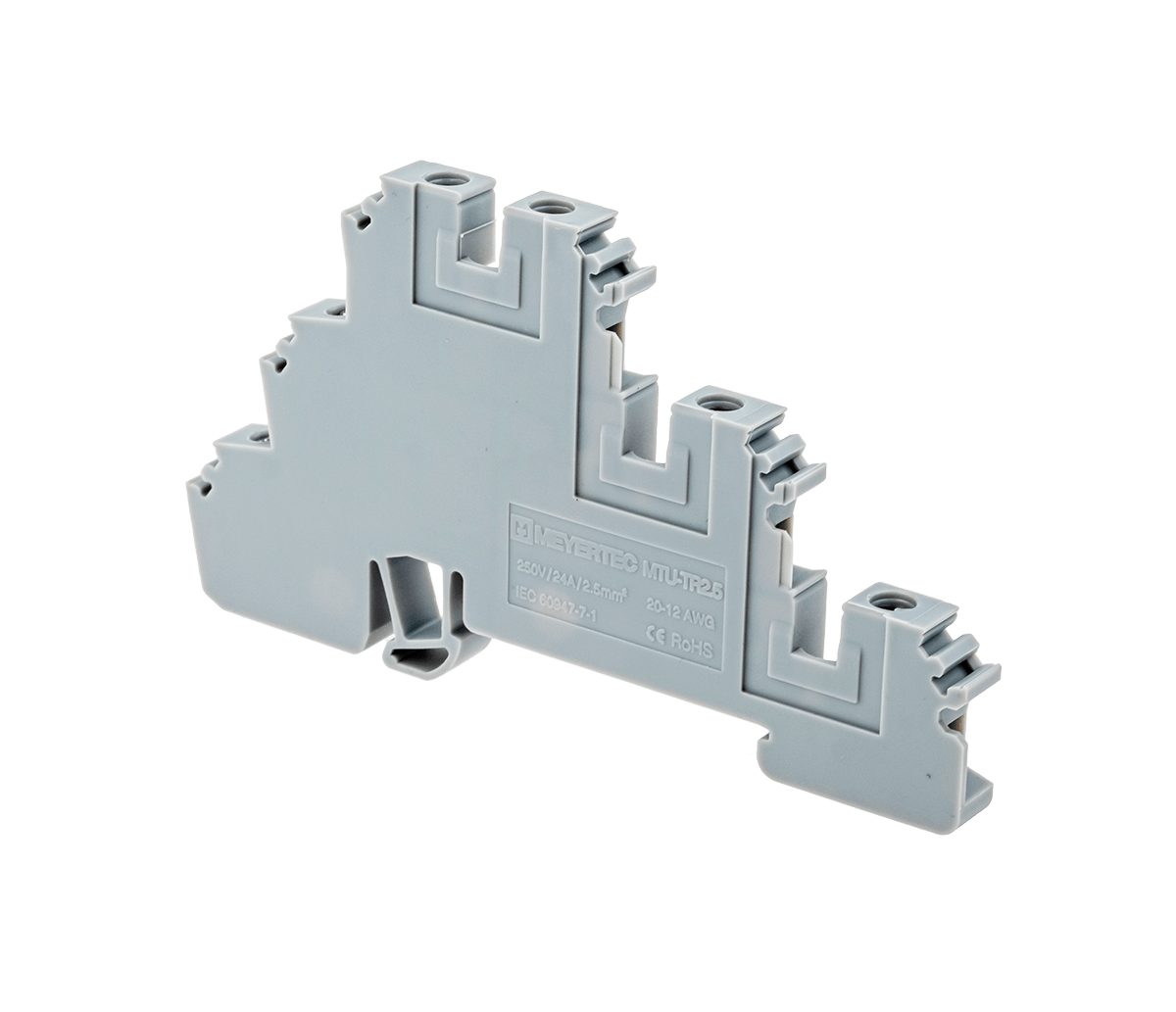

Трехуровневые винтовые клеммы MTU-TR2.5 применяются в шкафах автоматики с высокой плотностью монтажа при ограниченном пространстве. Клеммы применяются для подключения трехпроводных датчиков и других исполнительных механизмов. Сигнал заводится на верхний уровень, питание разводится по нижним уровням при помощи перемычек.

Преимущества

Гильза из стали с антикоррозийным покрытием
Высокая электропроводность
Универсальное крепление на DIN-рейки различных типов
Корпус из первичного полиамида PA66
Широкий ассортимент аксессуаров и маркировок

Видео по продукции

Детали

Тип продукта	Винтовые клеммы
Цвет	Серый
Тип клемм	Трехуровневая
Сечение	2,5 мм2
Номинальный ток	24А

Параметр		MTU-TR2.5
Расчетное сечение	мм²	2,5
Расчетное напряжение / Номинальный ток	В/А	250 / 24
Длина×Высота×Ширина	мм	85×49×6
Диапазон сечений	AWG	20-12
Максимальный ток	А	24
Пиковое (импульсное) напряжение (изоляции)	кВ	4
Категория загрязненности		3
Стандарт		IEC 60947-7-1
Длина снятия изоляции	мм	7
Тип винтов		M2.5
Одножильное / многожильное подключение	мм²	0,5…4/1,5…4
Многожильное подключение с наконечником НШВИ	мм²	0,5…2,5
Материал изоляции		PA66
Температура эксплуатации		от -40 до +100 ℃

Сертификаты и декларации

Сертификат соответствия (клеммы винтовые MTU)	Скачать
Отказное письмо на аксессуары	Скачать

Чертежи и 3D модели

3D модель MTU-TR2.5	Скачать
Габаритный чертеж MTU-TR2.5	Скачать

Руководство по эксплуатации

Руководство по эксплуатации для винтовых клемм и аксессуаров MTU

Скачать

Количество в групповой упаковке	10 шт.
Количество в транспортной упаковке	900 шт.
Размеры индивидуальной упаковки, мм	–
Размеры групповой упаковки, мм	–
Размеры транспортной упаковки, мм	560 х 305 х 320
Объем индивидуальной упаковки, м3	–
Объем групповой упаковки, м3	–
Объем транспортной упаковки, м3	0,054656
Вес единицы (нетто), грамм	15,5
Штрих-код EAN13	4610015848335

Вам также будет интересно…

MTU-2.5MCTR
Быстрый поиск - найдите нужный модификатор или нужную информацию Маркировка MTU-2.5MCTR (без символов) предназначена для удобства визуализации подключения проводников к клеммам. Данная маркировка используется только с трехуровневыми клеммами MTU-TR2.5. Тип монтажа: вставлять, для клемм шириной 5,2 мм, размер маркировочного поля: 5,1×5,9 мм. Маркировка поставляется в упаковках по 10 лент, каждая лента состоит из 10 шт....
Подробнее
MTU-PTR

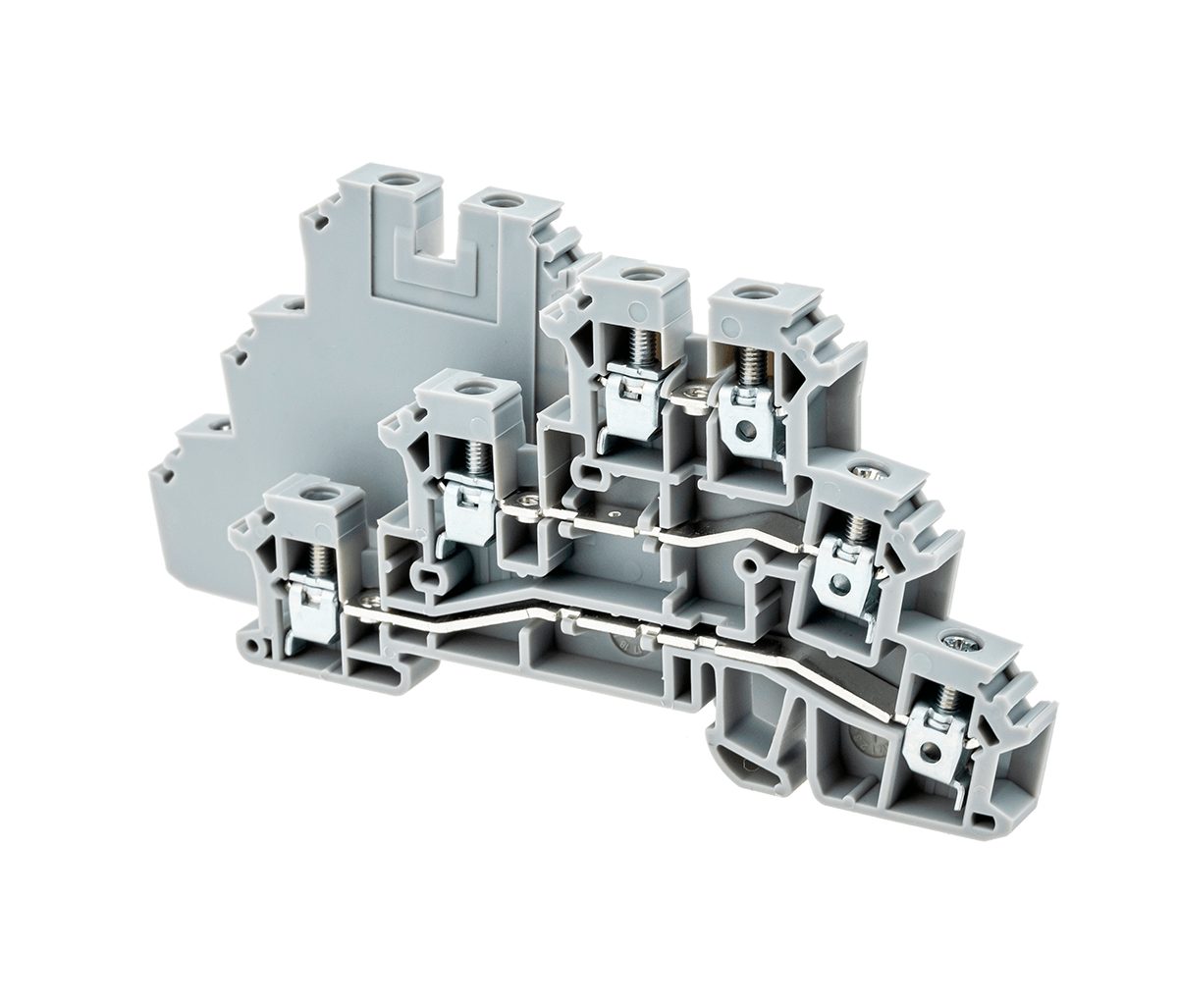

Быстрый поиск - найдите нужный модификатор или нужную информацию Торцевые заглушки MTU-PTR предназначены для закрытия токоведущей части винтовых трехуровневых клемм MTU-TR2.5. Видео по продукции
